本技術涉及信號處理裝置，具體涉及一種模擬量轉化為脈沖信號的裝置。

背景技術：

1、在現有的電子技術應用中，模擬量與脈沖信號之間的轉換是一種常見的需求。模擬量信號因其連續變化的特性，在某些場合下處理起來較為復雜。而脈沖信號則具有穩定、易于處理等優點。

2、目前在繞組線生產過程中已大量使用在線粒子針孔檢測系統，而該系統計米信號的傳輸，傳統是使用霍爾傳感器獲得脈沖信號。但霍爾傳感器互換性差，信號隨溫度變化，非線性輸出。現有漆包中速機因設計的原因，缺少脈沖信號的輸出，不能直接提供穩定、高效的脈沖信號傳輸?shù)皆诰€檢測設備中。

技術實現思路

1、本實用新型所要解決的問題是：提供一種模擬量轉化為脈沖信號的裝置，通過優化信號處理模塊的設計，提高了轉換精度和速度，同時增強了穩定性；此外，通過引入光耦繼電器，保證信號的穩定和傳輸質量。

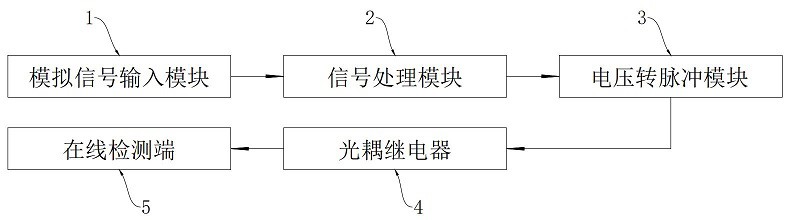

2、本實用新型為解決上述問題所提供的技術方案為：一種模擬量轉化為脈沖信號的裝置，包括：

3、模擬信號輸入模塊，用于接收模擬量信號，并將其轉換為可供處理的數字信號；

4、信號處理模塊，與模擬信號輸入模塊連接，對信號進行采樣和量化，并輸出電壓信號；

5、電壓轉脈沖模塊，與信號處理模塊連接，用于將電壓信號轉換為脈沖信號并輸出；

6、光耦繼電器，與電壓轉脈沖模塊連接，用于對信號隔離和并傳輸?shù)皆诰€檢測端。

7、優選的，所述模擬信號輸入模塊與漆包機plc連接。

8、優選的，所述模擬信號輸入模塊采用差分輸入電路。

9、優選的，所述信號處理模塊采用高速、高精度的模數轉換器，對數字信號進行濾波、放大處理。

10、優選的，所述電壓轉脈沖模塊采用電壓控制振蕩電路。

11、優選的，所述光耦繼電器采用光學耦合器件將輸入信號和輸出信號進行電隔離。

12、與現有技術相比，本實用新型的優點是：本實用新型通過優化信號處理模塊的設計，提高了轉換精度和速度，同時增強了穩定性；此外，通過引入光耦繼電器，保證信號的穩定和傳輸質量。

技術特征：

1.一種模擬量轉化為脈沖信號的裝置，其特征在于，包括：

2.根據權利要求1所述的一種模擬量轉化為脈沖信號的裝置，其特征在于，所述模擬信號輸入模塊與漆包機plc連接。

3.根據權利要求1所述的一種模擬量轉化為脈沖信號的裝置，其特征在于，所述模擬信號輸入模塊采用差分輸入電路。

4.根據權利要求1所述的一種模擬量轉化為脈沖信號的裝置，其特征在于，所述信號處理模塊采用高速、高精度的模數轉換器，對數字信號進行濾波、放大處理。

5.根據權利要求1所述的一種模擬量轉化為脈沖信號的裝置，其特征在于，所述電壓轉脈沖模塊采用電壓控制振蕩電路。

6.根據權利要求1所述的一種模擬量轉化為脈沖信號的裝置，其特征在于，所述光耦繼電器采用光學耦合器件將輸入信號和輸出信號進行電隔離。

技術總結
本技術公開了一種模擬量轉化為脈沖信號的裝置，包括：模擬信號輸入模塊，用于接收模擬量信號，并將其轉換為可供處理的數字信號；信號處理模塊，與模擬信號輸入模塊連接，對信號進行采樣和量化，并輸出電壓信號；電壓轉脈沖模塊，與信號處理模塊連接，用于將電壓信號轉換為脈沖信號并輸出；光耦繼電器，與電壓轉脈沖模塊連接，用于對信號隔離和并傳輸?shù)皆诰€檢測端。本技術通過優化信號處理模塊的設計，提高了轉換精度和速度，同時增強了穩定性；此外，通過引入光耦繼電器，保證信號的穩定和傳輸質量。

技術研發人員：羅波濤,劉紅芳,樂順聰,胡延波,楊國富,邱東興
受保護的技術使用者：江西省江銅臺意特種電工材料有限公司
技術研發日：20240925
技術公布日：2025/4/28
