本技術涉及過濾器，尤其涉及刮板式自清洗過濾器。

背景技術：

1、過濾器是一種在輸送介質管道上廣泛應用的裝置，其主要功能是選擇性地透過或阻擋特定波長、頻率的光、聲波、氣體或液體中的雜質、顆粒或微生物。

2、在使用過濾器主體對氣體或者液體進行過濾處理時，通常會將過濾器主體的兩端接口處連接在氣體或者液體流通路徑的中，再通過過濾器主體內部的過濾網對其進行過濾攔截處理，攔截下來的雜質和顆粒容易會附著在過濾網上，時間久了后，容易導致過濾網上的濾孔發生堵塞，從而影響后期過濾器主體的使用，降低過濾效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的刮板式自清洗過濾器。

2、為了實現上述目的，本實用新型采用了如下技術方案：刮板式自清洗過濾器，包括過濾器主體和過濾網，所述過濾器主體的內部設置有清潔收集裝置，所述過濾器主體的內壁與過濾網之間設置有便于更換裝置，所述清潔收集裝置包括兩個收集盒，所述過濾器主體的內壁對稱開設有滑槽，其中一個所述滑槽的內壁一側固定連接有電動伸縮桿，所述電動伸縮桿的輸出端固定連接有矩形架，所述矩形架的兩端分別與兩個滑槽的內壁滑動連接，所述矩形架的一側對稱固定連接有刮板，所述過濾器主體的內壁兩側均開設有矩形孔，所述矩形孔的內壁固定連接有彈性擋塊，所述過濾器主體的兩側均固定連接有收集架，所述收集架的內壁與矩形孔的內壁相連通，所述收集盒插設在收集架的內壁中，所述收集架的一側轉動連接有限位桿，所述限位桿的一側抵接在收集盒的一側上。

3、上述部件所達到的效果為：通過設置清潔收集裝置，啟動電動伸縮桿帶動矩形架和兩個刮板分別在滑槽的內壁和過濾網的表面上來回運動配合過濾的液體間隔式對過濾網的表面進行自清洗處理，在通過液體時帶動刮板來回運動至一定位置但不推動彈性擋塊，將過濾網上附著的雜質和顆粒刮離下來，當不通過液體時，使刮板將刮離下來的雜質和顆粒推入矩形孔中穿過彈性擋板使其掉落進收集架中的收集盒中進行收集，使其自清洗完成，這樣定期進行清洗就可以避免影響過濾器主體的使用，提高過濾的效率，最后可以定期取出收集盒對其內部收集下來的雜質和顆粒進行處理。

4、優選的，所述限位桿的一側固定連接有防滑凸起，所述防滑凸起設置在限位桿靠近收集架的一側上。

5、上述部件所達到的效果為：通過在限位桿的一側上設置防滑凸起，可以增大限位桿一側的接觸摩擦力，使其抵接在收集盒的一側上時不易發生自轉松動。

6、優選的，所述限位桿的一端外表面固定連接有軸承，所述軸承的外圈與收集盒的一側固定連接。

7、上述部件所達到的效果為：通過設置軸承，可以減少限位桿一端與收集架之間的轉動磨損，提高限位桿的使用壽命。

8、優選的，所述電動伸縮桿的輸出端外表面固定連接有加固桿，所述加固桿的一端與矩形架的一側固定連接。

9、上述部件所達到的效果為：通過設置加固桿，可以增大電動伸縮桿的輸出端與矩形架之間的連接面積，使其連接處更加牢固不易發生斷裂損壞。

10、優選的，所述便于更換裝置包括兩個卡塊，所述過濾器主體的內壁一側開設有卡槽，所述過濾器主體的內壁一側開設有卡孔，所述過濾網的一端外表面貫穿卡孔并插設在卡槽的內壁中，所述過濾器主體的一側對稱固定連接有圓孔塊，所述圓孔塊的內壁與卡塊的一端滑動連接，所述卡塊的一端外表面套設連接有彈簧，所述彈簧的兩端分別與卡塊的一側和圓孔塊的一側固定連接，所述卡塊的一側抵接在過濾網的一側上。

11、上述部件所達到的效果為：通過設置便于更換裝置，在過濾網使用久了后需要對其進行更換時，可以手動握住卡塊的一端將其在圓孔塊的內壁中向外拉動至一定位置，使其另一端從過濾網的一側上移開，這時在握住過濾網的一端將其從卡孔和卡槽的內壁中拔出，就可以將其從過濾器主體的內壁中拆卸下來，便于對其進行更換處理。

12、優選的，所述卡塊的一側固定連接有拉塊，所述拉塊的縱截面呈圓環狀。

13、上述部件所達到的效果為：通過設置拉塊，可以增大卡塊一端的接觸面積，方便手動將其握住并拉動。

14、優選的，所述過濾網的一側固定連接有密封塊，所述密封塊的外表面尺寸比卡孔的內壁尺寸大。

15、上述部件所達到的效果為：通過設置密封塊，再將過濾網貫穿卡孔插設進卡槽的內壁中后，密封塊可以將過濾網與卡孔之間的縫隙密封堵住，使其過濾器主體在對液體進行過濾處理時，液體不易從縫隙中溢出。

16、優選的，所述過濾網的一側固定連接有把手塊，所述把手塊的橫截面呈u字形狀。

17、上述部件所達到的效果為：通過設置把手塊，可以增大過濾網一側的接觸面積，方便對其進行拆卸和安裝。

18、與現有技術相比，本實用新型的優點和積極效果在于：

19、本實用新型中，通過設置清潔收集裝置，啟動電動伸縮桿帶動矩形架和兩個刮板分別在滑槽的內壁和過濾網的表面上來回運動配合過濾的液體間隔式對過濾網的表面進行自清洗處理，在通過液體時帶動刮板來回運動至一定位置但不推動彈性擋塊，將過濾網上附著的雜質和顆粒刮離下來，當不通過液體時，使刮板將刮離下來的雜質和顆粒推入矩形孔中穿過彈性擋板使其掉落進收集架中的收集盒中進行收集，使其自清洗完成，這樣定期進行清洗就可以避免影響過濾器主體的使用，提高過濾的效率，最后可以定期取出收集盒對其內部收集下來的雜質和顆粒進行處理。

技術特征：

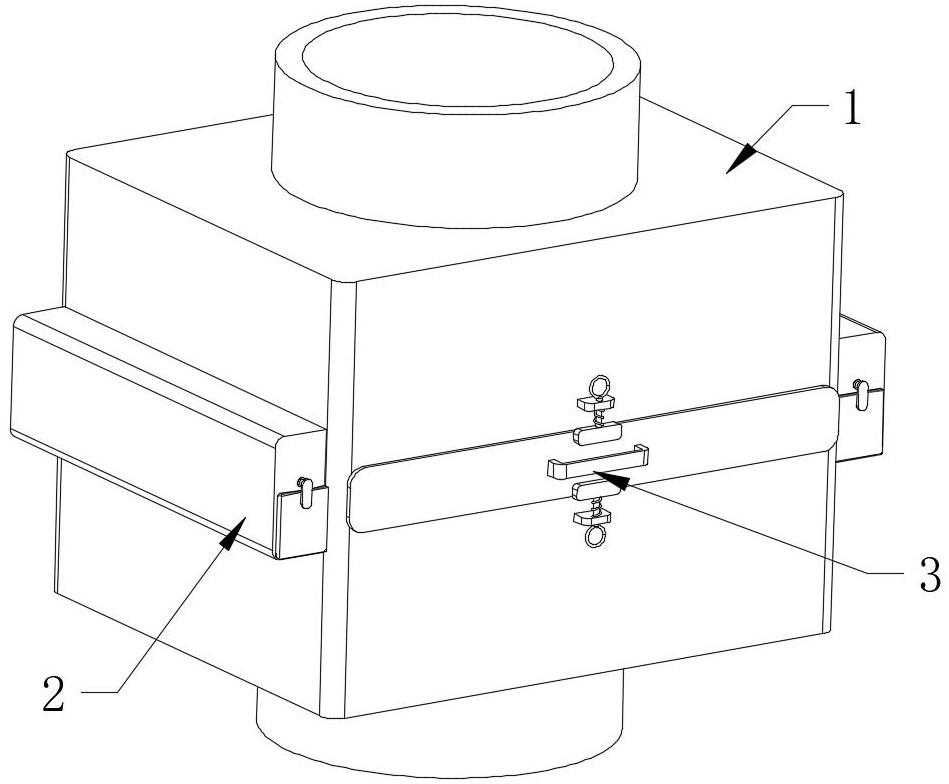

1.刮板（24）式自清洗過濾器，包括過濾器主體（1）和過濾網（4），其特征在于：所述過濾器主體（1）的內部設置有清潔收集裝置（2），所述過濾器主體（1）的內壁與過濾網（4）之間設置有便于更換裝置（3），所述清潔收集裝置（2）包括兩個收集盒（27），所述過濾器主體（1）的內壁對稱開設有滑槽（21），其中一個所述滑槽（21）的內壁一側固定連接有電動伸縮桿（22），所述電動伸縮桿（22）的輸出端固定連接有矩形架（23），所述矩形架（23）的兩端分別與兩個滑槽（21）的內壁滑動連接，所述矩形架（23）的一側對稱固定連接有刮板（24），所述過濾器主體（1）的內壁兩側均開設有矩形孔（25），所述矩形孔（25）的內壁固定連接有彈性擋塊（210），所述過濾器主體（1）的兩側均固定連接有收集架（26），所述收集架（26）的內壁與矩形孔（25）的內壁相連通，所述收集盒（27）插設在收集架（26）的內壁中，所述收集架（26）的一側轉動連接有限位桿（28），所述限位桿（28）的一側抵接在收集盒（27）的一側上。

2.根據權利要求1所述的刮板（24）式自清洗過濾器，其特征在于：所述限位桿（28）的一側固定連接有防滑凸起，所述防滑凸起設置在限位桿（28）靠近收集架（26）的一側上。

3.根據權利要求1所述的刮板（24）式自清洗過濾器，其特征在于：所述限位桿（28）的一端外表面固定連接有軸承（29），所述軸承（29）的外圈與收集盒（27）的一側固定連接。

4.根據權利要求1所述的刮板（24）式自清洗過濾器，其特征在于：所述電動伸縮桿（22）的輸出端外表面固定連接有加固桿（211），所述加固桿（211）的一端與矩形架（23）的一側固定連接。

5.根據權利要求1所述的刮板（24）式自清洗過濾器，其特征在于：所述便于更換裝置（3）包括兩個卡塊（35），所述過濾器主體（1）的內壁一側開設有卡槽（31），所述過濾器主體（1）的內壁一側開設有卡孔（32），所述過濾網（4）的一端外表面貫穿卡孔（32）并插設在卡槽（31）的內壁中，所述過濾器主體（1）的一側對稱固定連接有圓孔塊（34），所述圓孔塊（34）的內壁與卡塊（35）的一端滑動連接，所述卡塊（35）的一端外表面套設連接有彈簧（36），所述彈簧（36）的兩端分別與卡塊（35）的一側和圓孔塊（34）的一側固定連接，所述卡塊（35）的一側抵接在過濾網（4）的一側上。

6.根據權利要求5所述的刮板（24）式自清洗過濾器，其特征在于：所述卡塊（35）的一側固定連接有拉塊，所述拉塊的縱截面呈圓環狀。

7.根據權利要求5所述的刮板（24）式自清洗過濾器，其特征在于：所述過濾網（4）的一側固定連接有密封塊（38），所述密封塊（38）的外表面尺寸比卡孔（32）的內壁尺寸大。

8.根據權利要求5所述的刮板（24）式自清洗過濾器，其特征在于：所述過濾網（4）的一側固定連接有把手塊（33），所述把手塊（33）的橫截面呈u字形狀。

技術總結
本技術提供刮板式自清洗過濾器，涉及過濾器技術領域，本技術包括過濾器主體和過濾網，本技術通過設置清潔收集裝置，啟動電動伸縮桿帶動矩形架和兩個刮板分別在滑槽的內壁和過濾網的表面上來回運動配合過濾的液體間隔式對過濾網的表面進行自清洗處理，在通過液體時帶動刮板來回運動至一定位置但不推動彈性擋塊，將過濾網上附著的雜質和顆粒刮離下來，當不通過液體時，使刮板將刮離下來的雜質和顆粒推入矩形孔中穿過彈性擋板使其掉落進收集架中的收集盒中進行收集，使其自清洗完成，這樣定期進行清洗就可以避免影響過濾器主體的使用，提高過濾的效率，最后可以定期取出收集盒對其內部收集下來的雜質和顆粒進行處理。

技術研發人員：周興俊
受保護的技術使用者：江蘇優耐特過濾裝備有限公司
技術研發日：20240925
技術公布日：2025/4/28
