本發明涉及顯示,更為具體地說,涉及一種顯示面板及顯示裝置。
背景技術:
1、現有的顯示裝置邊框區包括有周邊驅動電路,用于為顯示區像素單元提供驅動信號。在顯示裝置中,其顯示區域設置多個像素單元,每個像素單元均包括有像素電路。各個像素電路分別與邊框區域處的周邊驅動電路電連接,通過周邊驅動電路為像素電路提供掃描控制信號和發光控制信號,以控制像素電路為發光元件提供驅動電流。
2、像素電路中還包括有初始化晶體管,在對像素電路進行初始化時,需要對初始化晶體管施加初始化信號,初始化晶體管則選擇性的將初始化信號傳輸至像素電路中的預設節點。因此,顯示裝置中需要設置單獨的信號線來為初始化晶體管施加初始化信號;現有顯示裝置中初始化信號一般由集成芯片(ic)提供,考慮到信號線上的壓降情況,初始化信號在靠近ic端和遠離ic端存在不一致的情況。
技術實現思路
1、有鑒于此,本發明提供了一種顯示面板及顯示裝置,有效解決了現有技術存在的技術問題,保證顯示面板不同區域處的初始化晶體管接入的初始化信號均一性高。
2、為實現上述目的,本發明提供的技術方案如下:
3、一種顯示面板,包括:
4、像素電路和發光元件;
5、所述像素電路包括驅動晶體管和初始化晶體管,所述初始化晶體管用于為預設節點提供初始化信號,所述預設節點為所述驅動晶體管的柵極或者所述發光元件的陽極;
6、所述像素電路包括氧化物半導體晶體管和硅晶體管,所述氧化物半導體晶體管的有源層包含氧化物半導體,所述硅晶體管的有源層包含硅;

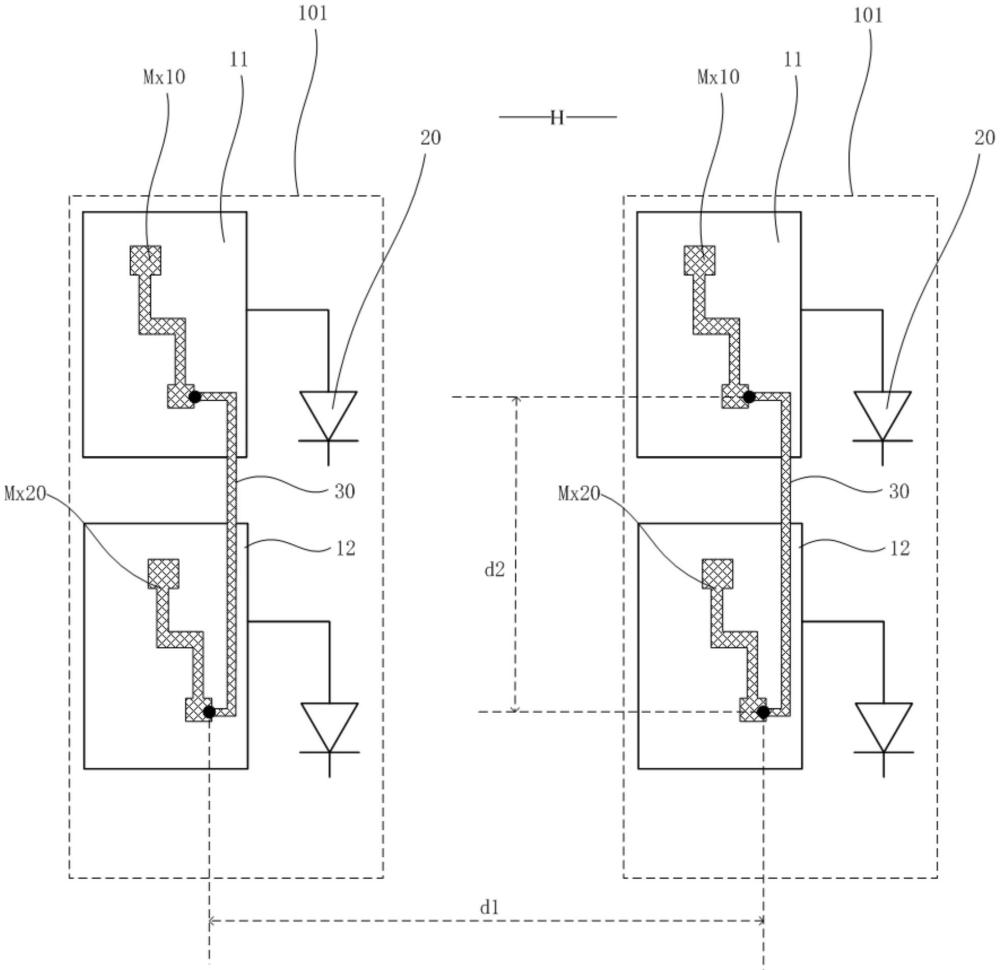

7、所述像素電路包括第一像素電路和第二像素電路,所述第一像素電路包括第一初始化晶體管,所述第二像素電路包括第二初始化晶體管,所述第一初始化晶體管的有源層與所述第二初始化晶體管的有源層通過第一連接線連接,所述第一連接線的至少部分區域與所述氧化物半導體晶體管的有源層位于同一層。
8、相應的,本發明還提供了一種顯示裝置,包括上述的顯示面板。
9、相較于現有技術,本發明提供的技術方案至少具有以下優點:
10、本發明提供了一種顯示面板及顯示裝置,第一像素電路的第一初始化晶體管的有源層,與第二像素電路的第二初始化晶體管的有源層通過第一連接線連接,以將不同區域處初始化晶體管的有源層連接在一起,進而在其中一初始化晶體管接入初始化信號后,能夠將初始化信號通過第一連接線傳遞至另一初始化晶體管,從而避免僅通過具有壓降的信號線來傳遞初始化信號,從而產生的不同區域初始化晶體管接入的初始化信號差異性大的問題,保證顯示面板不同區域處的初始化晶體管接入的初始化信號均一性高。
11、同時,通過第一連接線將第一初始化晶體管的有源層和第二初始化晶體管的有源層相連,能夠適當的減少傳輸初始化信號的信號線的數量,有利于減少顯示面板的線路密度,從而達到提升分辨率的目的。以及,在傳輸初始化信號的信號線出現斷線等情況時,還能夠通過第一連接線將初始化信號傳輸至相連的初始化晶體管,提高線路的靈活性和可靠性。
12、并且,本發明提供的第一連接線的至少部分區域與氧化物半導體晶體管的有源層位于同一層,通過調控第一連接線的電導率,以使第一連接線可以作為走線連接兩個有源層,進而無需單獨制備用于制作第一連接線的導電薄膜,減少制備顯示面板的工藝流程,且避免增大其他導電膜層的走線布局負擔。
1.一種顯示面板,其特征在于,包括:
2.根據權利要求1所述的顯示面板,其特征在于,
3.根據權利要求2所述的顯示面板,其特征在于,
4.根據權利要求1所述的顯示面板,其特征在于,
5.根據權利要求1所述的顯示面板,其特征在于,
6.根據權利要求5所述的顯示面板,其特征在于,
7.根據權利要求5所述的顯示面板,其特征在于,
8.根據權利要求7所述的顯示面板,其特征在于,
9.根據權利要求7所述的顯示面板,其特征在于,
10.根據權利要求1所述的顯示面板,其特征在于,
11.根據權利要求1所述的顯示面板,其特征在于,
12.根據權利要求1所述的顯示面板,其特征在于,
13.根據權利要求1所述的顯示面板,其特征在于,
14.根據權利要求1所述的顯示面板,其特征在于,
15.根據權利要求1所述的顯示面板,其特征在于,
16.根據權利要求1所述的顯示面板,其特征在于,
17.根據權利要求1所述的顯示面板,其特征在于,
18.根據權利要求1所述的顯示面板,其特征在于,
19.根據權利要求18所述的顯示面板,其特征在于,
20.根據權利要求1所述的顯示面板,其特征在于,
21.根據權利要求1所述的顯示面板,其特征在于,
22.一種顯示裝置,其特征在于,包括權利要求1-21任意一項所述的顯示面板。
