本申請涉及半導體，具體地，涉及一種垂直型電容耦合柵控結型場效應晶體管。

背景技術：

1、如圖1所示，專利cn117637854b中的垂直型電容耦合柵控結型場效應晶體管的制備工藝窗口比較小。

2、在偏離工藝窗口的情況下，容易導致耐壓下溝道穿通失效。原因是p型底柵3太淺，無法有效屏蔽漏端(對應漏極13)對溝道(主要是溝道一5)電勢的影響，導致在耐壓下溝道(主要是溝道一5)電勢過高進而導致電子穿過溝道，導致器件無法耐壓關斷。

3、如果依靠提高p型底柵3注入深度提升耐壓能力，這會導致導通電阻變高，導致器件性能很差。因此，專利cn117637854b中的垂直型電容耦合柵控結型場效應晶體管中依靠調節p型底柵3注入深度會使得耐壓與電阻是矛盾的關系。同時，在較小電阻下，耐壓對p型底柵3注入十分敏感，導致制造工藝窗口較小。因此，依靠調節p型底柵3注入深度不是一個有效的提升耐壓的解決方法。

4、其中，襯底1，外延層2，底柵3，第二摻雜類型源區4，溝道一5，溝道二52，源區7，頂柵8，介質層9，耦合電容上電極10，源極12，漏極13。

5、專利cn117637854b中的垂直型電容耦合柵控結型場效應晶體管的存在的問題，在關斷的情況下，容易因耐壓不足而導致的溝道發生穿通。

6、因此，傳統的垂直型電容耦合柵控結型場效應晶體管在關斷的情況下，耐壓不足，是本領域技術人員急需要解決的技術問題。

7、在背景技術中公開的上述信息僅用于加強對本申請的背景的理解，因此其可能包含沒有形成為本領域普通技術人員所知曉的現有技術的信息。

技術實現思路

1、本申請實施例提供了一種垂直型電容耦合柵控結型場效應晶體管，以解決傳統的垂直型電容耦合柵控結型場效應晶體管在關斷的情況下，耐壓不足的技術問題。

2、本申請實施例的一種垂直型電容耦合柵控結型場效應晶體管，包括：

3、漏極、第一摻雜類型的襯底和第二摻雜類型的外延層，所述外延層位于所述襯底的上方，所述漏極形成在所述襯底的背側；

4、兩個第一摻雜類型源區，自所述外延層的上表面向下形成，兩個所述第一摻雜類型源區在橫向方向間隔設置；

5、兩個源區深槽，自所述外延層的上表面向下形成，且兩個所述源區深槽分別形成在兩個所述第一摻雜類型源區的外側；

6、兩個第二摻雜類型源區，分別自所述源區深槽的底面向下形成所述第二摻雜類型源區；

7、柵和溝道，形成在兩個所述第一摻雜類型源區之間；

8、其中，所述第二摻雜類型源區的下表面低于所述溝道的底部，兩個所述第二摻雜類型源區、位于兩個所述第二摻雜類型源區之間的結構形成pn結。

9、本申請實施例由于采用以上技術方案，具有以下技術效果：

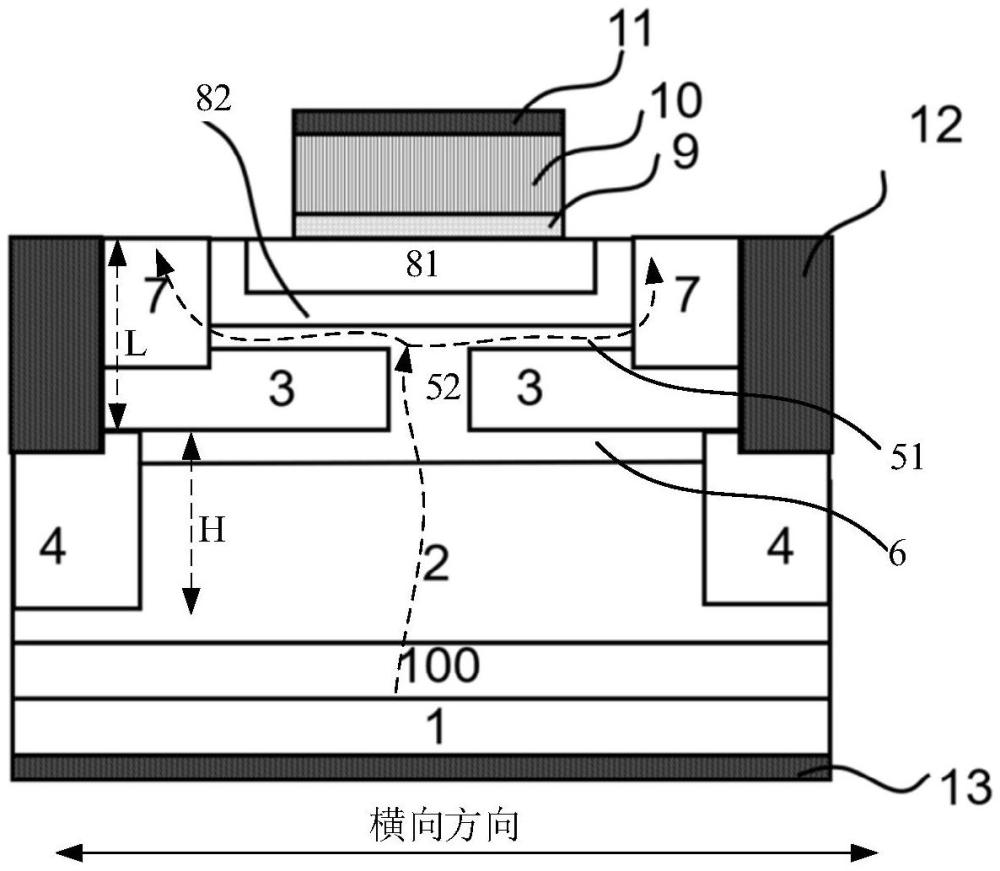

10、本申請實施例的垂直型電容耦合柵控結型場效應晶體管關斷時，漏電流的電流路徑如圖2-b、圖2-c、圖2-d中的虛線所示；漏電流的電流路徑在圖2-a位置與圖2-b中對應。此時，一方面，兩個所述第二摻雜類型源區4、外延層中位于兩個所述第二摻雜類型源區4之間的部分形成的pn結的耗盡區向第二摻雜類型源區4之間的中間擴展(即第二摻雜類型源區4拐角處會聚集電場進而使得耗盡擴展)，兩個第二摻雜類型源區4、兩個第二摻雜類型源區4之間的結構形成的pn結處于反向偏置，承擔部分耐壓作用(即降低了溝道底部的電勢，防止溝道電子穿通)。此時，對垂直型電容耦合柵控結型場效應晶體管進行保護(即減小兩個第二摻雜類型源區4處的電場，防止溝道底部的電場聚集效應)，減小漏電流，提升耐壓，進而改善了垂直型電容耦合柵控結型場效應晶體管因耐壓不足而導致的溝道發生穿通的情況，從而本申請實施例的垂直型電容耦合柵控結型場效應晶體管的可靠性較高。

技術特征：

1.一種垂直型電容耦合柵控結型場效應晶體管，其特征在于，包括：

2.根據權利要求1所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，還包括：

3.根據權利要求2所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，所述第二摻雜類型源區(4)深度h的取值范圍為大于等于1μm小于等于2μm；

4.根據權利要求2所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，所述柵為垂直型電容耦合柵，所述垂直型電容耦合柵包括：

5.根據權利要求4所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，所述頂柵外區(82)的橫截面為u型，所述頂柵外區(82)的內底包裹在所述頂柵內區(81)的底面，頂柵外區(82)的內壁包裹在頂柵內區(81)的側面。

6.根據權利要求5所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，所述頂柵外區(82)的摻雜濃度比所述頂柵內區(81)的摻雜濃度低1～2個數量級。

7.根據權利要求4所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，耦合電容上電極(10)、介質層(9)、頂柵構成場效應晶體管的柵極結構；

8.根據權利要求7所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，還包括：

9.根據權利要求7所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，還包括：

10.根據權利要求7所述的垂直型電容耦合柵控結型場效應晶體管，其特征在于，還包括：

技術總結
本申請的一種垂直型電容耦合柵控結型場效應晶體管，包括：漏極、襯底和外延層，兩個第一摻雜類型源區，自外延層的上表面向下形成，兩個第一摻雜類型源區在橫向方向間隔設置；兩個源區深槽，自外延層的上表面向下形成，且兩個源區深槽分別形成在兩個第一摻雜類型源區的外側；兩個第二摻雜類型源區，分別自源區深槽的底面向下形成第二摻雜類型源區；柵和溝道，形成在兩個第一摻雜類型源區之間；其中，第二摻雜類型源區的下表面低于溝道的底部，兩個第二摻雜類型源區、位于兩個第二摻雜類型源區之間的結構形成PN結。本申請實施例解決了傳統的垂直型電容耦合柵控結型場效應晶體管在關斷的情況下，耐壓不足的技術問題。

技術研發人員：吳同飛,劉秘
受保護的技術使用者：蘇州龍馳半導體科技有限公司
技術研發日：
技術公布日：2025/4/28
