本發明屬于電路板制造，尤其涉及一種電路板上導電孔的成型方法及電路板。

背景技術：

1、電路板（printed?circuit?board，pcb）包括層疊設置的多個電路層，為了連通不同的電路層，電路板上設置有導電孔（via孔），以實現信號傳輸。

2、現有的電路板上，導電孔是一個整體，要么連接電源層，要么連接gnd（電線接地端的簡稱），要么連接具體的一個信號，電路板的應用密度很高，電路層的層數也多，導致導電孔的數量較多，大大降低了電路板的強度，電路板容易在應力和外力作用下失效。而且，導電孔的數量太多，會過多損耗電路層上導電銅箔，導致電路層的通流能力減弱。

技術實現思路

1、本發明所要解決的技術問題是：針對現有的電路板，導電孔的數量較多的問題，提供一種電路板上導電孔的成型方法及電路板。

2、為解決上述技術問題，一方面，本發明實施例提供了一種電路板上導電孔的成型方法，所述成型方法包括：

3、獲取電路板；在所述電路板上的待鉆孔區域沿其厚度方向鉆出基孔；

4、在所述基孔的孔壁上形成導電層；

5、沿所述電路板的厚度方向去除所述導電層的部分材料，得到沿所述基孔的周向相互間隔且沿所述電路板的厚度方向延伸的多條導電走線，以制得導電孔。

6、可選地，沿所述電路板的厚度方向去除所述導電層的部分材料，得到沿所述基孔的周向相互間隔且沿所述芯板的厚度方向延伸的多條導電走線，以制得導電孔，包括：

7、沿所述電路板的厚度方向加工出至少兩個分割孔，在形成所述分割孔的過程中，去除所述導電層的部分材料，得到相互間隔且沿所述芯板的厚度方向延伸的多條導電走線。

8、可選地，所述分割孔采用激光切割或鉆孔加工。

9、另一方面，本發明實施例提供了一種電路板，所述電路板上設置有導電孔，所述導電孔包括基孔和多個導電走線，所述基孔沿所述電路板的厚度方向貫通至少部分所述電路板，多個所述導電走線圍繞所述基孔間隔設置在所述基孔的孔壁上，所述導電走線沿所述電路板的厚度方向延伸，每一所述導電走線能夠電連接所述電路板的至少兩個電路層。

10、可選地，每一所述導電孔處，任意相鄰兩個所述導電走線之間均設置有分割孔，所述分割孔沿所述電路板的厚度貫通所述基孔的孔壁。

11、可選地，所述基孔的橫截面形狀為圓形，所有所述分割孔沿所述基孔的圓周方向等間隔分布。

12、可選地，所述基孔的橫截面形狀為等邊三角形或方形，所有所述分割孔分別設置在所述基孔的頂點處。

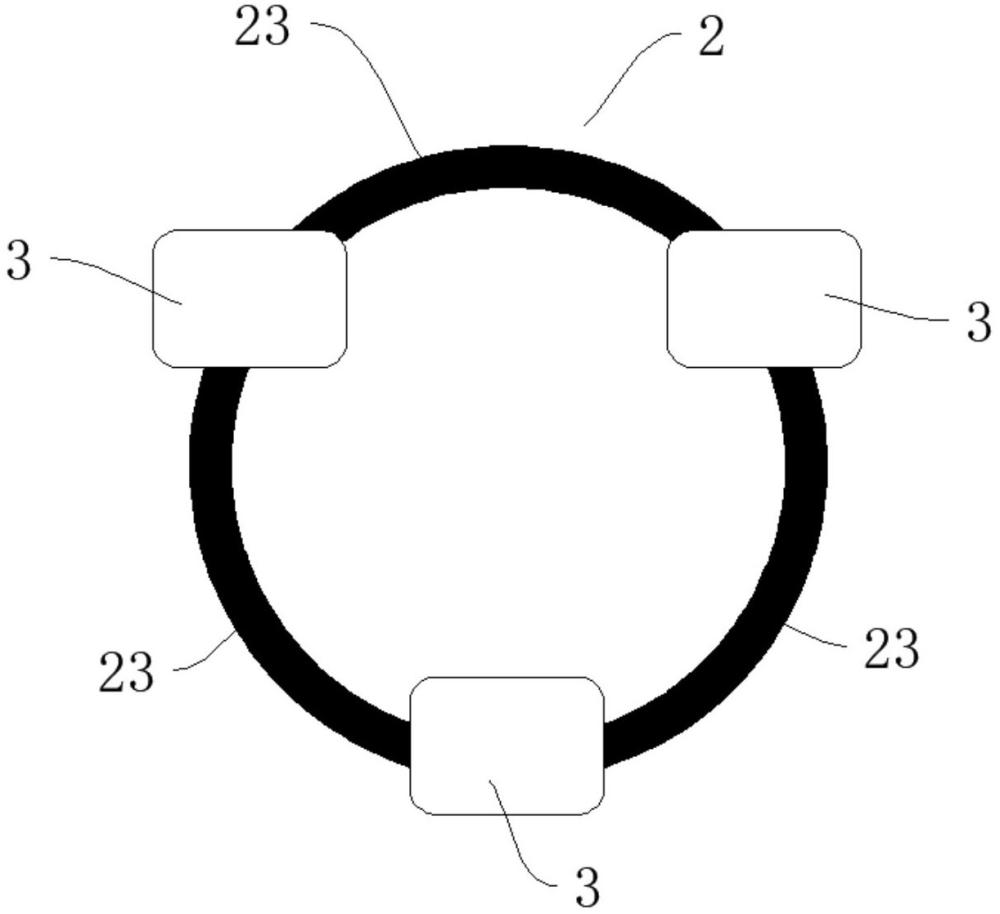

13、可選地，所述基孔的孔壁上設置有寬度相同的三段所述導電走線，三個所述導電走線分別為第一導電走線、第二導電走線和第三導電走線，所述第一導電走線用于連接差分對信號的第一信號，所述第二導電走線用于連接所述差分對信號的第二信號，所述第三導電走線用于連接接地信號，以使一個所述導電孔實現所述差分對信號的換層。

14、可選地，所述基孔內設置有n段所述導電走線，所述導電走線用于連接單端信號，一個所述導電孔最多可傳輸n個單端信號；其中，n≥2。

15、可選地，所述電路板包括沿所述電路板的厚度方向間隔分布的第一信號層、第二信號層和第三信號層，所述第一信號層位于所述電路板的頂層，所述第三信號層位于所述電路板的底層；

16、所述基孔從所述第一信號層貫通至所述第三信號層，所述基孔內設置有四段所述導電走線，所述導電走線用于連接單端信號；在所述第一信號層，四段所述導電走線分別連接所述第一信號層上的四個單端信號，在所述第二信號層，其中兩段所述導電走線分別連接所述第二信號層上的兩個單端信號，在所述第三信號層，另外兩段導電走線分別連接所述第三信號層上的兩個單端信號。

17、本發明的電路板上導電孔的成型方法，相比于現有技術中的導電孔為一個整體時，一個導電孔要么連接一個電源、要么連接一個gnd、要么連接一個具體的信號的情況，本發明中是將常見的一整個導電孔上的一圈導電層去除部分材料，得到相互間隔的多條導電走線，從而一個導電孔能夠連接多個信號，使得一個導電孔能夠同時實現多個信號的換層，利用率較高，能夠減少導電孔的數量，降低成本，提高電路板的強度，減少導電孔的占用空間，從而降低打孔對電路板上銅箔層的損壞程度，提高各個電路層的通流能力。

技術特征：

1.一種電路板上導電孔的成型方法，其特征在于，所述成型方法包括：

2.根據權利要求1所述的電路板上導電孔的成型方法，其特征在于，所述沿所述電路板的厚度方向去除所述導電層的部分材料，得到沿所述基孔的周向相互間隔且沿所述電路板的厚度方向延伸的多條導電走線，以制得導電孔，包括：

3.根據權利要求2所述的電路板上導電孔的成型方法，其特征在于，所述分割孔采用激光切割或鉆孔加工。

4.一種電路板，其特征在于，所述電路板上設置有導電孔，所述導電孔包括基孔和多個導電走線，所述基孔沿所述電路板的厚度方向貫通至少部分所述電路板，多個所述導電走線圍繞所述基孔間隔設置在所述基孔的孔壁上，所述導電走線沿所述電路板的厚度方向延伸，每一所述導電走線能夠電連接所述電路板的至少兩個電路層。

5.根據權利要求4所述的電路板，其特征在于，每一所述導電孔處，任意相鄰兩個所述導電走線之間均設置有分割孔，所述分割孔沿所述電路板的厚度貫通所述基孔的孔壁。

6.根據權利要求5所述的電路板，其特征在于，所述基孔的橫截面形狀為圓形，所有所述分割孔沿所述基孔的圓周方向等間隔分布。

7.根據權利要求5所述的電路板，其特征在于，所述基孔的橫截面形狀為等邊三角形或方形，所有所述分割孔分別設置在所述基孔的頂點處。

8.根據權利要求4至7中任一項所述的電路板，其特征在于，所述基孔的孔壁上設置有寬度相同的三段所述導電走線，三個所述導電走線分別為第一導電走線、第二導電走線和第三導電走線，所述第一導電走線用于連接差分對信號的第一信號，所述第二導電走線用于連接所述差分對信號的第二信號，所述第三導電走線用于連接接地信號，以使一個所述導電孔實現所述差分對信號的換層。

9.根據權利要求4至7中任一項所述的電路板，其特征在于，所述基孔內設置有n段所述導電走線，所述導電走線用于連接單端信號，一個所述導電孔最多可傳輸n個單端信號；其中，n≥2。

10.根據權利要求4至7中任一項所述的電路板，其特征在于，所述電路板包括沿所述電路板的厚度方向間隔分布的第一信號層、第二信號層和第三信號層，所述第一信號層位于所述電路板的頂層，所述第三信號層位于所述電路板的底層；

技術總結
本發明屬于電路板制造技術領域，尤其涉及一種電路板上導電孔的成型方法及電路板。一種電路板上導電孔的成型方法，成型方法包括：獲取電路板；在電路板上的待鉆孔區域沿其厚度方向鉆出基孔；在基孔的孔壁上形成導電層；沿電路板的厚度方向去除導電層的部分材料，得到沿所述基孔的周向相互間隔且沿電路板的厚度方向延伸的多條導電走線，以制得導電孔。本發明中是將常見的一整個導電孔的一圈導電層去除部分材料，得到相互間隔的多條導電走線，一條導電走線能夠傳輸一個信號，從而一個導電孔能夠連接多個信號，利用率較高，能夠減少導電孔的數量。

技術研發人員：賀喜懷
受保護的技術使用者：深南電路股份有限公司
技術研發日：
技術公布日：2025/4/24
