本發明涉及一種裝飾電子照明裝置，尤其涉及一種基于3v電池供電、通過觸摸控制并具備自動關閉功能的紅黃綠三色旋轉閃光燈裝置。

背景技術：

1、傳統led閃光燈常采用機械開關控制，存在功耗高、操作不便等問題。現有技術中雖有觸摸控制led的設計，但缺乏低功耗與定時關閉的結合，且多色led的旋轉動態效果實現方式復雜。

技術實現思路

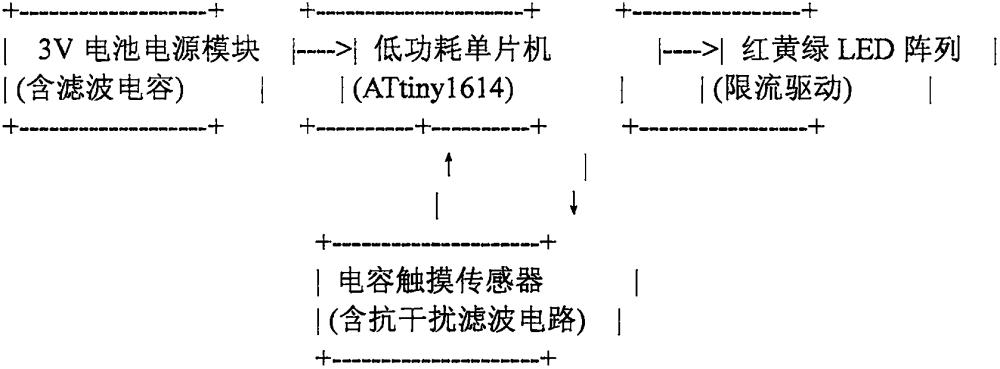

1、本發明通過單片機智能控制，優化電路結構與軟件邏輯，實現低功耗、定時關閉及動態光效，技術方案如下：

2、電源模塊：3v電池(cr2032紐扣電池或兩節aaa電池)供電，配備10μf濾波電容。

3、觸摸檢測模塊：電容式觸摸傳感器，通過單片機的觸摸感應引腳(如attiny85的tca接口)實現，內置軟件去抖算法。

4、控制模塊：低功耗單片機(如attiny系列)，配置定時器中斷與睡眠模式。

5、led驅動模塊：紅、黃、綠三色led，通過gpio引腳串聯限流電阻(47ω)，以旋轉模式依次點亮。

6、定時定時器每1秒觸發中斷，30次后關閉led并進入睡眠模式(功耗＜1μa)。

7、創新點：

8、觸摸與低功耗協同設計：通過電容觸摸喚醒睡眠中的單片機，結合定時關閉實現超低待機功耗。動態光效優化：采用gpio順序控制替代pwm調光，簡化電路并降低編程復雜度。

9、抗干擾設計：硬件rc濾波(10kω上拉電阻+100pf電容)與軟件信號平滑處理結合，提升觸摸穩定性。節能高效：睡眠模式下功耗低于1μa，顯著延長電池壽命。

10、通過上述設計，本發明在低功耗、用戶體驗及成本控制上具備顯著市場競爭力：用戶友好：觸摸即啟，自動關閉免去手動操作。成本低廉：簡化電路設計，適合大規模生產。

1.一種觸摸式紅黃綠旋轉閃光燈裝置，其特征在于包括：3v電池電源模塊；電容式觸摸傳感器，用于喚醒單片機；低功耗單片機，配置為響應觸摸信號后驅動紅黃綠三色led按順序點亮，并在30秒后自動關閉進入睡眠模式。

2.如權利要求1所述裝置，其中led驅動電路采用gpio直驅，各led串聯47ω限流電阻。

3.如權利要求1所述裝置，其中單片機定時器中斷周期為1秒，累計30次后觸發關閉。
