本發明涉及一種電壓頻率轉換器的技術，尤其是一種電壓/頻率傳輸特性曲線優于0.5%，溫度系數小于0.01%℃的低溫漂精密電壓-頻率變換器。

背景技術：

1、電壓頻率轉換器是一種實現模數轉換功能的器件，可以將模擬電壓量轉換為脈沖信號，輸出信號的頻率與輸入電壓的大小成正比，其工作原理是將輸入的模擬電壓信號經過適當比例的運算放大器，輸出到電壓-頻率轉換器中，通過分頻器將脈沖信號頻率與輸入電壓成線性比例地降低，再經過整形電路將方波變?yōu)榫匦尾ǎ詈筝敵鲱l率與輸入電壓成正比的矩形波信號。

2、電壓頻率轉換器廣泛應用于測量、控制、自動化等領域，可以將模擬信號轉換為數字信號，方便后續處理和應用。例如，在電機控制、變頻調速、智能儀表等領域，電壓頻率轉換器可以將轉速、流量、溫度等物理量轉換成相應的脈沖信號，便于計數、測量和控制。此外，在電力系統中，電壓頻率轉換器也可以用于監測和控制系統的工作狀態和運行參數。

3、lm131/lm231/lm331系列電壓頻率比轉換器非常適合用于簡單的低成本電路，用于模數轉換、精確的頻率-電壓轉換、長期集成、線性頻率調制或解調以及許多其他功能，并且易于應用于所有標準電壓-頻率轉換器應用。

4、因此在實際工業生產中，使用lm231/331芯片，可以構建低成本的電壓頻率轉換器，由于其集成度高，應用非常簡便、穩定，當它用作電壓頻率轉換器時，輸出將是頻率線性等于所施加的輸入電壓的脈沖串。為了獲得更高水平的溫度漂移精度，可以使用?lm231a/lm331a，可針對?0-10v?輸入電壓變化提供?10hz?-11khz?的變化，最大非線性度僅為0.03%。

5、當然，在高校的模電和數電教學、實驗中，電壓-頻率變換也是一個比較重要的教學內容，在相關教材和參考資料中，關于電壓-頻率變換電路，最常教授的不是基于lm131/lm231/lm331的vfc電路而是基于555時基電路的vfc電路，因lm131/lm231/lm331集成度高導致理論教學不易舉一反三，該芯片的底層原理沒辦法講授。

6、基于555定時器的電壓頻率轉換器可以將電壓變化轉換為頻率變化，頻率振蕩可以通過改變定時元件來調節，這種基于555時基電路的vfc電路易于從基礎講授，為學生的相關電路知識打好基礎，不過其輸出頻率的容差小于?2%，仍偏高。

7、也可以設計一種只使用兩個運算放大器的精密-頻率變換器，第一個運算放大器ic1用作多諧振蕩器，振蕩信號經積分電路形成直流電壓平均值v2，v2正比于振蕩信號頻率；第二個運放ic2作為比較積分器電路，將外部控制電壓v1與v2比較積分，積分器的輸出將會影響振蕩器的脈沖間隔（非占空），以至于影響壓控振蕩器振蕩頻率，由于電路始終是要達到平衡的，那么v1=v2，由于v2正比于振蕩信號頻率，那么外部控制信號v1也正比于振蕩頻率。

8、該電壓/頻率傳輸特性曲線優于0.5%，溫度系數小于0.01%℃，對比采用555的電壓頻率轉換器，其線性度要高，溫漂效應也減低許多。

技術實現思路

1、本發明所要解決的技術問題是提供一種結構簡單、造價低廉、使用可靠、電壓/頻率傳輸特性曲線優于0.5%，溫度系數小于0.01%℃的低溫漂精密電壓-頻率變換器。

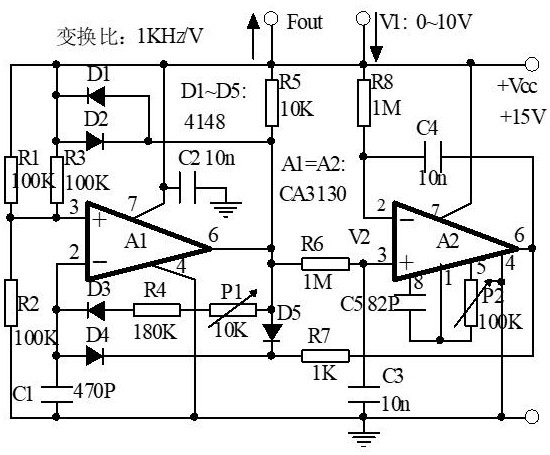

2、為實現上述目的，本發明提供一種低溫漂的精密電壓-頻率變換器，其包括多諧振蕩器電路、溫度系數補償電路、積分電路、積分比較器電路、直流控制電壓、調零電路；運放a1、電阻r1、電阻r2、電阻r3、電阻r4、電阻r7、電位器p1、二極管d3、二極管d4、電容c1構成所述多諧振蕩器電路，運放a1的輸出端輸出的高電平依次通過電位器p1、電阻r4、正向二極管d3為電容c1充電，二極管d5對電容c1的充電電壓反向截止，導致電容c1的充電電壓只能通過正向二極管d4、電阻r7向運放a2的輸出端放電；二極管d1、二極管d2構成所述溫度系數補償電路，運放a1的輸出端依次通過正向二極管d1、電阻r3連接運放a1的同相輸入端，反向二極管d2與正向二極管d1并聯；電阻r6、電容c3構成所述積分電路，運放a2、電容c4構成所述積分比較器電路，運放a1的輸出端通過電阻r6連接運放a2的同相輸入端，運放a2的同相輸入端通過電容c3連接工作地，運放a1輸出的振蕩信號通過所述積分電路產生等于運放a1輸出波形的平均值的直流電壓v2，與運放a1輸出的振蕩信號頻率成正比的直流電壓v2進入運放a2的同相輸入端，電位器p2構成所述調零電路，運放a2的1腳通過電位器p2的電阻體連接運放a2的5腳，電位器p2的滑動端連接工作地；直流控制電壓v1通過電阻r8進入運放a2的反相輸入端，電阻r8阻值為1mω；運放a1的輸出端通過電阻r5輸出振蕩信號fout，fout信號的頻率與直流控制電壓v1成正比關系。

3、所述多諧振蕩器電路，供電+vcc依次通過并聯的電阻r1與電阻r3、電阻r2連接工作地，電阻r1與電阻r2的連接點為運放a1的同相輸入端產生10v參考電壓，運放a1的反相輸入端通過電容c1連接工作地。

4、所述積分比較器電路，若直流控制電壓v1低于v2，則所述積分比較器電路a2的輸出產生正斜率鋸齒信號，電容c1的放電速率逐漸變慢，運放a1輸出的振蕩信號周期變大、頻率變小；若直流控制電壓v1高于v2，則所述積分比較器電路a2的輸出產生負斜率鋸齒信號，電容c1的放電速率逐漸變快，運放a1輸出的振蕩信號周期變小、頻率變大；若直流控制電壓v1等于v2，則所述積分比較器電路a2的輸出電壓保持不變，運放a1輸出的振蕩信號周期不變、頻率不變。

技術特征：

1.一種低溫漂的精密電壓-頻率變換器，其特征在于，所述電壓-頻率變換器包括多諧振蕩器電路、溫度系數補償電路、積分電路、積分比較器電路、直流控制電壓、調零電路；運放a1、電阻r1、電阻r2、電阻r3、電阻r4、電阻r7、電位器p1、二極管d3、二極管d4、電容c1構成所述多諧振蕩器電路，運放a1的輸出端輸出的高電平依次通過電位器p1、電阻r4、正向二極管d3為電容c1充電，二極管d5對電容c1的充電電壓反向截止，導致電容c1的充電電壓只能通過正向二極管d4、電阻r7向運放a2的輸出端放電；二極管d1、二極管d2構成所述溫度系數補償電路，運放a1的輸出端依次通過正向二極管d1、電阻r3連接運放a1的同相輸入端，反向二極管d2與正向二極管d1并聯；電阻r6、電容c3構成所述積分電路，運放a2、電容c4構成所述積分比較器電路，運放a1的輸出端通過電阻r6連接運放a2的同相輸入端，運放a2的同相輸入端通過電容c3連接工作地，運放a1輸出的振蕩信號通過所述積分電路產生等于運放a1輸出波形的平均值的直流電壓v2，與運放a1輸出的振蕩信號頻率成正比的直流電壓v2進入運放a2的同相輸入端，電位器p2構成所述調零電路，運放a2的1腳通過電位器p2的電阻體連接運放a2的5腳，電位器p2的滑動端連接工作地；直流控制電壓v1通過電阻r8進入運放a2的反相輸入端，電阻r8阻值為1mω；運放a1的輸出端通過電阻r5輸出振蕩信號fout，fout信號的頻率與直流控制電壓v1成正比關系。

2.根據權利要求1所述一種低溫漂的精密電壓-頻率變換器，其特征在于，所述多諧振蕩器電路，供電+vcc依次通過并聯的電阻r1與電阻r3、電阻r2連接工作地，電阻r1與電阻r2的連接點為運放a1的同相輸入端產生10v參考電壓，運放a1的反相輸入端通過電容c1連接工作地。

3.根據權利要求1所述一種低溫漂的精密電壓-頻率變換器，其特征在于，所述積分比較器電路，若直流控制電壓v1低于v2，則所述積分比較器電路a2的輸出產生正斜率鋸齒信號，電容c1的放電速率逐漸變慢，運放a1輸出的振蕩信號周期變大、頻率變小；若直流控制電壓v1高于v2，則所述積分比較器電路a2的輸出產生負斜率鋸齒信號，電容c1的放電速率逐漸變快，運放a1輸出的振蕩信號周期變小、頻率變大；若直流控制電壓v1等于v2，則所述積分比較器電路a2的輸出電壓保持不變，運放a1輸出的振蕩信號周期不變、頻率不變。

技術總結
本發明公開了一種低溫漂的精密電壓?頻率變換器，運放A1、電阻R1、R2、R3、R4、R7、電位器P1、二極管D3、D4、電容C1構成多諧振蕩器電路，A1的6腳通過P1、R4、D3為C1充電，C1只能通過D4、R7向A2的輸出端放電；二極管D1、D2構成溫度系數補償電路，R6、C3構成積分電路，A2、C4構成積分比較器電路，A1的6腳通過R6連接A2的3腳，A2的3腳通過C3連接地，A1輸出的信號通過積分電路產生直流電壓V2，進入運放A2的3腳；直流控制電壓V1通過電阻R8進入運放A2的反相輸入端，運放A1的輸出端通過電阻R5輸出振蕩信號Fout，F(xiàn)out信號的頻率與直流控制電壓V1成正比關系。

技術研發人員：寧永香,崔建國
受保護的技術使用者：山西工程技術學院
技術研發日：
技術公布日：2025/4/28
