本發明涉及集中電源設備,尤其是一種應急照明集中電源模塊。
背景技術:
1、現代建筑和各類場所中,應急照明系統是保障人員在緊急情況下安全疏散的關鍵設施,在遇到突發情況出現斷電照明無法維持時,應急照明就顯得格外重要;當受困人群在漆黑中難以逃生時,此時應急照明設備就會亮起,不會因為電網被破壞而無法供應照明。
2、但是,現有的應急照明集中電源模塊在使用過程中,散熱方式相對簡單,多依賴自然散熱或簡易的風扇直吹,當電源模塊長時間高負荷運行或在高溫環境中工作時,無法及時排出內部產生的大量熱量,這導致箱內溫度迅速攀升,電子元件長時間處于高溫環境,性能大幅下降,使應急照明系統無法正常工作,嚴重影響應急照明系統的可靠性。
技術實現思路
1、本發明要解決的技術問題是:提供一種應急照明集中電源模塊,具有確保消防應急電源箱內部的電源模塊產生的熱量能夠及時散發出去,快速有效的降低消防應急電源箱內部的溫度的特點。
2、本發明解決其技術問題所采用的技術方案是:一種應急照明集中電源模塊,包括消防應急電源箱和通過合頁鉸接在所述消防應急電源箱表面的箱門,還包括安裝在所述消防應急電源箱內部兩側的散熱組件;
3、所述散熱組件包括固定在所述消防應急電源箱表面兩側的濾塵網以及固定在所述消防應急電源箱內部靠近濾塵網一側的散熱架和螺釘連接在所述散熱架內部的散熱風機,所述散熱架的內部通過軸承架轉動連接有往復絲桿,所述往復絲桿的表面螺紋連接有螺紋塊,所述螺紋塊的表面固定有清潔板。
4、進一步的說,本發明所述散熱風機的輸出端連接有驅動軸,所述驅動軸的一側設置有傳動軸,所述傳動軸通過軸承架轉動連接在散熱架的內部,且所述傳動軸與驅動軸之間分別通過帶輪連接有傳動帶。
5、進一步的說,本發明所述傳動軸的一端固定有錐齒副,所述錐齒副的錐齒輪內同軸與往復絲桿的一端固定連接。
6、進一步的說,本發明所述清潔板靠近濾塵網的一側固定有清潔毛刷,且所述清潔毛刷與濾塵網相貼合,所述散熱架內部靠近清潔板的兩側對稱固定有定位桿,且所述清潔板通過開設的定位槽滑動連接在定位桿的表面。
7、再進一步的說,本發明還包括安裝在所述消防應急電源箱表面兩側的封閉組件,所述封閉組件包括固定在所述散熱架上下兩側的伸縮氣筒以及滑動連接在所述伸縮氣筒內部的活塞和固定在所述活塞一端的推拉桿,且所述推拉桿滑動連接在伸縮氣筒的內部,所述推拉桿的一端固定有推拉架,所述推拉架的一側固定有封閉板,且所述封閉板貼合在濾塵網的外側表面。
8、進一步的說,本發明所述伸縮氣筒的表面固定有若干組呈等距排列的受熱翅板,所述消防應急電源箱的表面開設有與推拉架相適配的讓位槽。
9、進一步的說,本發明所述封閉板的上下兩側對稱固定有若干組呈等距排列的定位輪,所述消防應急電源箱表面靠近定位輪的一側固定有定位座,且所述定位輪滑動連接在定位座內部開設的輪槽內,所述封閉板的一側固定有兩組連接板,所述消防應急電源箱表面靠近兩組連接板的一側固定有拉力傳感器,且所述連接板與拉力傳感器之間固定有拉簧。
10、本發明的有益效果是,解決了背景技術中存在的缺陷,
11、1、通過設置的散熱組件,能夠使外界冷空氣能順暢通過濾塵網進入消防應急電源箱內,與箱內發熱元件進行熱量交換,實現了對電源模塊的高效散熱降溫,極大的提高了散熱效率,確保消防應急電源箱內部的電源模塊產生的熱量能夠及時散發出去,快速有效的降低消防應急電源箱內部的溫度,確保消防應急電源箱內部的電子元件能夠始終在適宜的溫度范圍內工作,有助于維持電子元件的性能穩定,保障了應急照明系統的正常運行,從而提高了電源模塊的性能穩定性和可靠性。
12、2、通過設置的封閉組件,能夠實現對消防應急電源箱內部溫度變化的智能響應,實現自動開合濾塵網所在位置處的通風口,調節散熱力度,確保消防應急電源箱內部的電源模塊始終在適宜溫度范圍內運行,有效避免因過熱導致的性能下降或故障,增強了整體散熱系統的可靠性,為應急照明系統的穩定運行提供可靠保障,并且,能夠時刻精準感知內部溫度變化,并在溫度過高時迅速做出反應,及時啟動散熱措施,確保電源模塊始終處于適宜的工作溫度環境,有效避免因過熱導致的性能下降、元件損壞甚至火災隱患,極大的提升了應急照明系統的可靠性和穩定性。

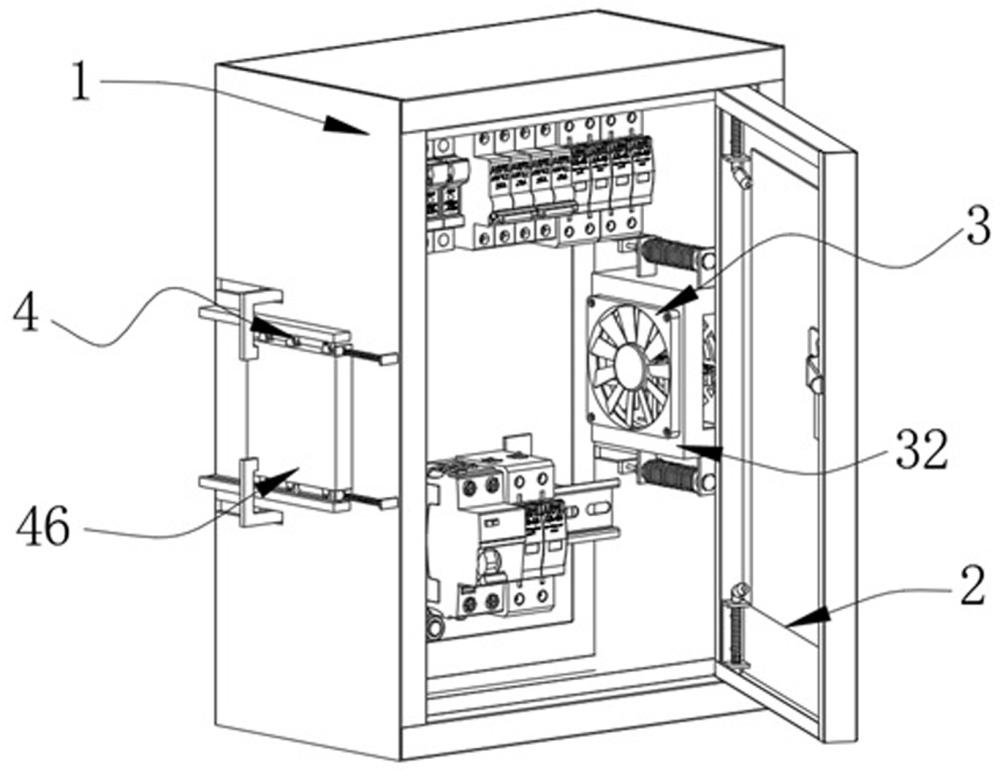

1.一種應急照明集中電源模塊,包括消防應急電源箱(1)和通過合頁鉸接在所述消防應急電源箱(1)表面的箱門(2),其特征在于:還包括安裝在所述消防應急電源箱(1)內部兩側的散熱組件(3);
2.根據權利要求1所述的應急照明集中電源模塊,其特征在于:所述散熱風機(33)的輸出端連接有驅動軸(34),所述驅動軸(34)的一側設置有傳動軸(36),所述傳動軸(36)通過軸承架轉動連接在散熱架(32)的內部,且所述傳動軸(36)與驅動軸(34)之間分別通過帶輪連接有傳動帶(35)。
3.根據權利要求2所述的應急照明集中電源模塊,其特征在于:所述傳動軸(36)的一端固定有錐齒副(37),所述錐齒副(37)的錐齒輪內同軸與往復絲桿(38)的一端固定連接。
4.根據權利要求1所述的應急照明集中電源模塊,其特征在于:所述清潔板(310)靠近濾塵網(31)的一側固定有清潔毛刷(311),且所述清潔毛刷(311)與濾塵網(31)相貼合,所述散熱架(32)內部靠近清潔板(310)的兩側對稱固定有定位桿(312),且所述清潔板(310)通過開設的定位槽滑動連接在定位桿(312)的表面。
5.根據權利要求1所述的應急照明集中電源模塊,其特征在于:還包括安裝在所述消防應急電源箱(1)表面兩側的封閉組件(4),所述封閉組件(4)包括固定在所述散熱架(32)上下兩側的伸縮氣筒(41)以及滑動連接在所述伸縮氣筒(41)內部的活塞(42)和固定在所述活塞(42)一端的推拉桿(43),且所述推拉桿(43)滑動連接在伸縮氣筒(41)的內部,所述推拉桿(43)的一端固定有推拉架(45),所述推拉架(45)的一側固定有封閉板(46),且所述封閉板(46)貼合在濾塵網(31)的外側表面。
6.根據權利要求5所述的應急照明集中電源模塊,其特征在于:所述伸縮氣筒(41)的表面固定有若干組呈等距排列的受熱翅板(44),所述消防應急電源箱(1)的表面開設有與推拉架(45)相適配的讓位槽。
7.根據權利要求5所述的應急照明集中電源模塊,其特征在于:所述封閉板(46)的上下兩側對稱固定有若干組呈等距排列的定位輪(47),所述消防應急電源箱(1)表面靠近定位輪(47)的一側固定有定位座(48),且所述定位輪(47)滑動連接在定位座(48)內部開設的輪槽內,所述封閉板(46)的一側固定有兩組連接板(49),所述消防應急電源箱(1)表面靠近兩組連接板(49)的一側固定有拉力傳感器(411),且所述連接板(49)與拉力傳感器(411)之間固定有拉簧(410)。
