本發明涉及醫療健身機械，具體是指應用電阻力動力箱的健身醫療康復器材及電阻力動力箱。

背景技術：

1、在健身與醫療康復領域，器材的有效性、安全性和適應性一直是重點關注的問題。隨著人們健康意識的提升以及康復需求的日益增長，對健身醫療康復器材的性能提出了更高要求。

2、傳統的健身器材功能較為單一，往往只能提供固定模式的運動訓練，無法根據使用者的個體差異進行針對性的調整。對于醫療康復場景而言，這種“一刀切”的設計嚴重制約了康復效果。不同患者的身體狀況、康復階段和運動能力千差萬別，統一模式的器材既可能因動力過大對身體虛弱的患者造成傷害，又可能因動力過小而無法滿足恢復較好患者的訓練需求，導致康復進程緩慢；在動力傳動方面，傳統器材的傳動結構簡單，傳動方式有限，例如，常見的單一皮帶傳動或齒輪傳動，無法滿足復雜的康復訓練對動力輸出的多樣化要求，單一的傳動方式要么在平穩性上存在不足，產生較大噪音和振動，影響使用者的心理狀態；要么在變速比調節范圍上受限，難以實現根據康復進度對訓練強度進行精細調整。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本發明提供了應用電阻力動力箱的健身醫療康復器材及電阻力動力箱，為了解決上述提出的技術缺陷。

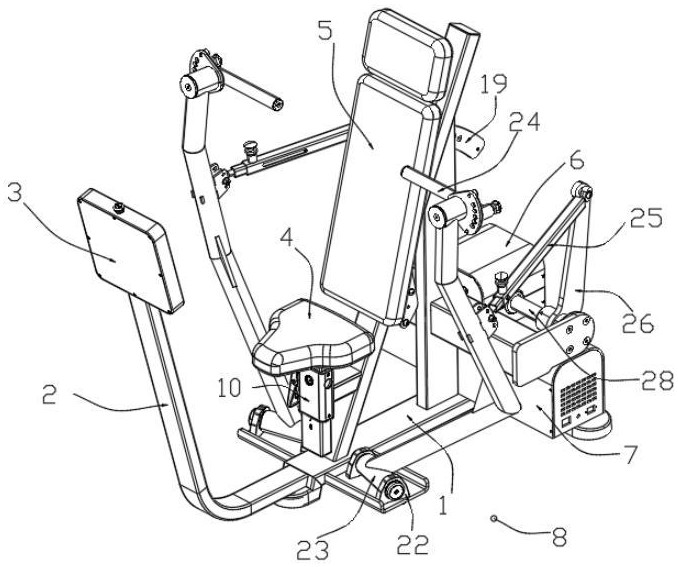

2、為實現以上目的，本發明通過以下技術方案予以實現：應用電阻力動力箱的健身醫療康復器材，包括：

3、固定支架，所述固定支架的左側焊接有安裝部，且安裝部的頂部通過螺栓固定設置有控制面板；

4、升降活動式坐墊，所述升降活動式坐墊位于固定支架的中部活動設置；

5、可調節式靠背，所述可調節式靠背位于固定支架的右側轉動設置，其中，可調節式靠背一側的底部與固定支架的一側之間轉動連接；

6、康復傳動單元，所述康復傳動單元位于固定支架的前后側對稱活動設置，且兩個康復傳動單元的右端均設置有電阻力動力箱，所述電阻力動力箱的一側還固定設置有散熱箱，且散熱箱的內部設置有散熱風機。

7、進一步地，所述固定支架一側設有限位套，限位套內部上下活動設置有連接套桿，連接套桿頂端與升降活動式坐墊底部固定連接，限位套一側設有轉動連接塊，轉動連接塊一側轉動設置有限位彈性塊，限位彈性塊通過彈簧與限位套連接，限位彈性塊一側設有與連接套桿上限位孔配合的限位柱，限位套一側設有通槽。

8、進一步地，所述固定支架一側設有調節電機，調節電機輸出軸連接調節齒輪，可調節式靠背右側設有與固定支架內部滑動連接的背板調節塊，背板調節塊底部設有與調節齒輪嚙合的外齒槽，固定支架一側還設有微型電缸，背板調節塊內部設有與微型電缸驅動軸配合的定位孔。

9、進一步地，所述康復傳動單元包括轉動支架，固定支架前后側均設有轉動連接座，轉動連接座內轉動設置轉動支架，轉動支架頂部設有健身握把，轉動支架右側設有連接活動臂，連接活動臂右端設有轉動部，電阻力動力箱內部轉動設置動力傳動桿，轉動部底部與動力傳動桿兩端固定連接。

10、進一步地，一種電阻力動力箱，用于上述健身醫療康復器材，包括驅動殼體和驅動電機，驅動電機輸出軸延伸至驅動殼體內，動力傳動桿兩端延伸至驅動殼體兩側。

11、進一步地，所述驅動電機輸出軸一端固定設置有皮帶輪二，動力傳動桿表面固定設置有皮帶輪一，皮帶輪一和皮帶輪二之間通過傳動皮帶傳動連接。

12、進一步地，所述驅動電機輸出軸一端固定設置有驅動齒輪，動力傳動桿表面固定設置有從動齒輪，驅動齒輪與從動齒輪嚙合傳動。

13、進一步地，所述驅動殼體內固定設置有安裝架，驅動電機輸出軸一端固定設置有從動齒輪一，從動齒輪一上方轉動設置有傳動齒環一，從動齒輪一與傳動齒環一通過鏈條一嚙合傳動，傳動齒環一內部固定設置同步軸一，同步軸一右端固定設置從動齒輪二，從動齒輪二上方轉動設置傳動齒環二，從動齒輪二與傳動齒環二通過鏈條二嚙合傳動，傳動齒環二內部固定設置同步軸二，同步軸二左端固定設置從動齒輪三，從動齒輪三上方轉動設置傳動齒環三，從動齒輪三與傳動齒環三通過鏈條三嚙合傳動，傳動齒環三內部與動力傳動桿表面固定連接。

14、進一步地，所述從動齒輪一、從動齒輪二和從動齒輪三的直徑依次增大，傳動齒環一、傳動齒環二和傳動齒環三的直徑相同。

15、進一步地，所述電阻力動力箱提供皮帶傳動、齒輪傳動和多鏈條多級傳動三種傳動方式。

16、采用上述結構本發明取得的有益效果如下：

17、1、本發明中升降活動式坐墊的設計充分考慮了不同身高人員的使用需求，其與固定支架之間通過限位套和連接套桿進行連接，在調節高度時，按壓限位彈性塊，使得限位柱從連接套桿的限位孔中退出，此時可以輕松地上下調節連接套桿在限位套內的位置，當調節到合適高度后，松開限位彈性塊，在彈簧的作用下，限位柱重新插入對應的限位孔中，實現精準定位，這種設計不僅操作簡單，而且能夠滿足不同身高人員的使用需求，大大提高了器材的適用性；

18、2、可調節式靠背的角度調節結構同樣充分考慮了不同身高人員的使用需求，調節電機通過輸出軸帶動調節齒輪轉動，與背板調節塊底部的外齒槽嚙合傳動，從而帶動背板調節塊在固定支架內部滑動，實現可調節式靠背的角度變化，當調節到合適角度后，微型電缸的驅動端插入背板調節塊內部的定位孔中，確保靠背在使用過程中不會隨意晃動，能夠穩定地貼合不同身材人員的背部，為使用者提供舒適的支撐，進一步提升了器材的適用性和使用體驗；康復傳動單元的結構設計為康復訓練提供了科學有效的運動方式，固定支架前后側的轉動連接座支撐轉動支架，使其能夠靈活轉動，電阻力動力箱內部的動力傳動桿轉動時，帶動兩端的轉動部轉動，再通過連接活動臂帶動轉動支架左右擺動，使用者雙手持握健身握把，在這個過程中可以進行有針對性的康復訓練；

19、3、本發明中提出的電阻力動力箱提供了皮帶傳動、齒輪傳動和多鏈條多級傳動這三種不同的傳動方式，不同的使用場景和康復訓練需求對傳動特性有著不同的要求；在一些對傳動平穩性要求較高、噪音限制嚴格的環境中，皮帶傳動就是一個很好的選擇；皮帶傳動具有緩沖吸振的作用，能夠減少傳動過程中的振動和噪音，為使用者營造一個安靜舒適的康復訓練環境，而對于需要精確傳動比、傳遞較大扭矩的康復訓練動作，齒輪傳動則更為合適，齒輪傳動的傳動效率高，能夠保證動力的準確傳遞，使康復訓練的動作更加精準有效；多鏈條多級傳動方式則適用于需要進行較大變速比調節且對傳動穩定性和可靠性有較高要求的情況，為復雜的康復訓練方案提供了有力的支持，這種多樣化的傳動方式選擇，使得健身醫療康復器材能夠更好地適應不同用戶的個性化需求，提高了器材的通用性和適用性。

技術特征：

1.應用電阻力動力箱的健身醫療康復器材，其特征在于，包括：

2.根據權利要求1所述的應用電阻力動力箱的健身醫療康復器材，其特征在于，所述固定支架（1）一側設有限位套（10），限位套（10）內部上下活動設置有連接套桿（9），連接套桿（9）頂端與升降活動式坐墊（4）底部固定連接，限位套（10）一側設有轉動連接塊（11），轉動連接塊（11）一側轉動設置有限位彈性塊（12），限位彈性塊（12）通過彈簧（13）與限位套（10）連接，限位彈性塊（12）一側設有與連接套桿（9）上限位孔（16）配合的限位柱（14），限位套（10）一側設有通槽（15）。

3.根據權利要求1所述的應用電阻力動力箱的健身醫療康復器材，其特征在于，所述固定支架（1）一側設有調節電機（17），調節電機（17）輸出軸連接調節齒輪（18），可調節式靠背（5）右側設有與固定支架（1）內部滑動連接的背板調節塊（19），背板調節塊（19）底部設有與調節齒輪（18）嚙合的外齒槽，固定支架（1）一側還設有微型電缸（20），背板調節塊（19）內部設有與微型電缸（20）驅動軸配合的定位孔（21）。

4.根據權利要求1所述的應用電阻力動力箱的健身醫療康復器材，其特征在于，所述康復傳動單元（8）包括轉動支架（23），固定支架（1）前后側均設有轉動連接座（22），轉動連接座（22）內轉動設置轉動支架（23），轉動支架（23）頂部設有健身握把（24），轉動支架（23）右側設有連接活動臂（25），連接活動臂（25）右端設有轉動部（26），電阻力動力箱（6）內部轉動設置動力傳動桿（28），轉動部（26）底部與動力傳動桿（28）兩端固定連接。

5.一種電阻力動力箱，用于權利要求1-4任一項所述的健身醫療康復器材，其特征在于，包括驅動殼體（29）和驅動電機（30），驅動電機（30）輸出軸延伸至驅動殼體（29）內，動力傳動桿（28）兩端延伸至驅動殼體（29）兩側。

6.根據權利要求5所述的電阻力動力箱，其特征在于，所述驅動電機（30）輸出軸一端固定設置有皮帶輪二（32），動力傳動桿（28）表面固定設置有皮帶輪一（31），皮帶輪一（31）和皮帶輪二（32）之間通過傳動皮帶（33）傳動連接。

7.根據權利要求5所述的電阻力動力箱，其特征在于，所述驅動電機（30）輸出軸一端固定設置有驅動齒輪（34），動力傳動桿（28）表面固定設置有從動齒輪（35），驅動齒輪（34）與從動齒輪（35）嚙合傳動。

8.根據權利要求5所述的電阻力動力箱，其特征在于，所述驅動殼體（29）內固定設置有安裝架（36），驅動電機（30）輸出軸一端固定設置有從動齒輪一（37），從動齒輪一（37）上方轉動設置有傳動齒環一（38），從動齒輪一（37）與傳動齒環一（38）通過鏈條一（39）嚙合傳動，傳動齒環一（38）內部固定設置同步軸一（40），同步軸一（40）右端固定設置從動齒輪二（41），從動齒輪二（41）上方轉動設置傳動齒環二（42），從動齒輪二（41）與傳動齒環二（42）通過鏈條二（43）嚙合傳動，傳動齒環二（42）內部固定設置同步軸二（44），同步軸二（44）左端固定設置從動齒輪三（45），從動齒輪三（45）上方轉動設置傳動齒環三（46），從動齒輪三（45）與傳動齒環三（46）通過鏈條三（47）嚙合傳動，傳動齒環三（46）內部與動力傳動桿（28）表面固定連接。

9.根據權利要求8所述的電阻力動力箱，其特征在于，所述從動齒輪一（37）、從動齒輪二（41）和從動齒輪三（45）的直徑依次增大，傳動齒環一（38）、傳動齒環二（42）和傳動齒環三（46）的直徑相同。

10.根據權利要求5-9任一項所述的電阻力動力箱，其特征在于，所述電阻力動力箱（6）提供皮帶傳動、齒輪傳動和多鏈條多級傳動三種傳動方式。

技術總結
本發明涉及醫療健身機械技術領域，具體公開了應用電阻力動力箱的健身醫療康復器材及電阻力動力箱，包括固定支架、升降活動式坐墊、可調節式靠背和康復傳動單元。通過升降活動式坐墊和可調節式靠背，能夠滿足不同身高人員的使用需求，大大提高了器材的適用性；電阻力動力箱提供了皮帶傳動、齒輪傳動和多鏈條多級傳動這三種不同的傳動方式，不同的使用場景和康復訓練需求對傳動特性有著不同的要求，通過多樣化的傳動方式選擇，使得健身醫療康復器材能夠更好地適應不同用戶的個性化需求，提高了器材的通用性和適用性，使用者通過雙手持握健身握把，在這個過程中可以進行有針對性的康復訓練。

技術研發人員：周月明
受保護的技術使用者：山東羅賽羅德健康產業有限公司
技術研發日：
技術公布日：2025/4/28
