本申請中實施例涉及半導體制備工藝，特別涉及一種mos結構及其制備方法。

背景技術：

1、隨著半導體技術的發展，晶體管的尺寸不斷縮小。目前，晶體管的工藝節點已經可以達到2nm甚至0.3nm。

2、工藝節點的縮小，使得單位面積內可以容納更多的晶體管，從而實現更高密度的集成，提升芯片性能，但同時也存在亟待解決的技術問題，如mosfet（金屬-氧化物-半導體場效應晶體管，mos）存在的短溝道效應（short?channel?effect）問題。短溝道效應會影響晶體管的開啟與關閉特性，增加漏電流。隨著mosfet的尺寸縮小，其短溝道效應可能愈發明顯，使得mosfet的性能與可靠性降低。

技術實現思路

1、有鑒于此，本申請多個實施例致力于提供一種mos結構及其制備方法，可以一定程度上改善mos結構的短溝道效應。

2、本申請的一個實施例提供一種mos結構，包括：襯底；所述襯底表面形成有凹陷的下凹部，且所述下凹部在與所述襯底表面鄰接的側面也形成有凹陷；柵極結構；所述柵極結構嵌入所述下凹部；其中，所述柵極結構與所述下凹部的側壁相接觸形成的接觸面為非平面。

3、可選的，所述mos結構的襯底和柵極結構通過對柵極結構初體和襯底初體進行切割得到；其中，所述襯底初體具有被淺溝槽隔離結構定義出的有源區；所述有源區的表面形成有下凹孔，所述柵極結構初體填充于所述下凹孔中；其中，所述下凹部由所述下凹孔被切割后的部分側壁和部分底部形成。

4、可選的，所述接觸面在與所述襯底表面交界處形成有接觸輪廓線，且所述接觸輪廓線具有彎折形貌。

5、可選的，所述接觸面在與所述襯底表面交界處形成有接觸輪廓線，且所述接觸輪廓線為圓弧狀。

6、可選的，所述襯底中還形成有位于所述接觸面兩側的源漏區；其中，源漏區之間的溝道的延伸方向與所述接觸面在源漏區之間的延伸方向一致，以使所述溝道的長度大于源漏區之間的間距。

7、可選的，所述源漏區和所述柵極結構上設置有接觸孔；其中，所述接觸孔中填充有金屬材料，且所述接觸孔的側壁和底部形成有被所述金屬材料覆蓋的連接層；其中，所述源漏區上的接觸孔與所述源漏區之間還設置有接觸銜接層。

8、可選的，所述溝道的延伸方向平行于所述襯底的表面。

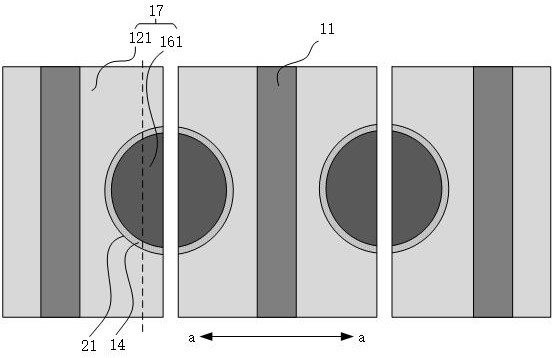

9、本申請的另一個實施例提供一種mos結構的制備方法，所述制備方法用于制備如前所述的mos結構；所述制備方法包括：提供襯底初體；所述襯底初體包括被淺溝槽隔離結構定義出的有源區；在所述有源區的表面制作下凹孔；在所述下凹孔的側壁及底部形成氧化物層，并填充柵極材料，以形成柵極結構初體；垂直于有源區的排布方向，對所述柵極結構初體和所述襯底初體進行切割，得到所述mos結構的柵極結構和襯底；其中，所述下凹孔的部分側壁和部分底部形成所述下凹部。

10、可選的，垂直于有源區的排布方向，對所述柵極結構初體和所述襯底初體進行切割的步驟中，切割面經過所述柵極結構初體的中心。

11、可選的，所述mos結構的制備方法還包括：在所述襯底中形成位于所述接觸面兩側的源漏區；其中，源漏區之間的溝道的延伸方向與所述接觸面在源漏區之間的延伸方向一致，以使所述溝道的長度大于源漏區之間的間距；在所述源漏區的表面形成接觸銜接層，并在所述接觸銜接層的表面和所述柵極結構的表面制作接觸孔；在所述接觸孔的側壁和底部形成連接層，并填充金屬材料；其中，所述連接層被所述金屬材料覆蓋。

12、本申請?zhí)峁┑亩鄠€(gè)實施例，意想不到的效果是，通過在襯底初體的有源區表面形成填充于下凹孔內的柵極結構初體，并在切割后得到由柵極結構和襯底組成的mos結構。由此制備得到的mos結構中，柵極結構嵌入襯底的下凹部中，且柵極結構與襯底的接觸面為下凹孔的部分側壁，使得在占用相同晶圓面積的情況下，提升了mos結構的溝道長度，能夠一定程度上改善短溝道效應。

技術特征：

1.一種mos結構，其特征在于，包括：

2.根據權利要求1所述的mos結構，其特征在于，所述mos結構的襯底和柵極結構通過對柵極結構初體和襯底初體進行切割得到；其中，所述襯底初體具有被淺溝槽隔離結構定義出的有源區；所述有源區的表面形成有下凹孔，所述柵極結構初體填充于所述下凹孔中；其中，所述下凹部由所述下凹孔被切割后的部分側壁和部分底部形成。

3.根據權利要求1所述的mos結構，其特征在于，所述接觸面在與所述襯底表面交界處形成有接觸輪廓線，且所述接觸輪廓線具有彎折形貌。

4.根據權利要求1所述的mos結構，其特征在于，所述接觸面在與所述襯底表面交界處形成有接觸輪廓線，且所述接觸輪廓線為圓弧狀。

5.根據權利要求1～4任一項所述的mos結構，其特征在于，所述襯底中還形成有位于所述接觸面兩側的源漏區；其中，源漏區之間的溝道的延伸方向與所述接觸面在源漏區之間的延伸方向一致，以使所述溝道的長度大于源漏區之間的間距。

6.根據權利要求5所述的mos結構，其特征在于，所述源漏區和所述柵極結構上設置有接觸孔；其中，所述接觸孔中填充有金屬材料，且所述接觸孔的側壁和底部形成有被所述金屬材料覆蓋的連接層；其中，所述源漏區上的接觸孔與所述源漏區之間還設置有接觸銜接層。

7.根據權利要求5所述的mos結構，其特征在于，所述溝道的延伸方向平行于所述襯底的表面。

8.一種mos結構的制備方法，其特征在于，用于制備如權利要求1～7中任一項所述的mos結構；所述制備方法包括：

9.根據權利要求8所述的mos結構的制備方法，其特征在于，垂直于有源區的排布方向，對所述柵極結構初體和所述襯底初體進行切割的步驟中，切割面經過所述柵極結構初體的中心。

10.根據權利要求9所述的mos結構的制備方法，其特征在于，所述mos結構的制備方法還包括：

技術總結
本申請涉及半導體制備工藝技術領域，提供了一種MOS結構及其制備方法，所述MOS結構的制備方法包括：提供襯底初體；所述襯底初體包括被淺溝槽隔離結構定義出的有源區；在所述有源區的表面制作下凹孔；在所述下凹孔的側壁及底部形成氧化物層，并填充柵極材料，以形成柵極結構初體；垂直于有源區的排布方向，對所述柵極結構初體和所述襯底初體進行切割，得到所述MOS結構的柵極結構和襯底；其中，所述下凹孔的部分側壁和部分底部形成所述下凹部；其中，所述柵極結構與所述下凹部的側壁相接觸形成的接觸面為非平面。如此，能夠一定程度上改善MOS結構的短溝道效應。

技術研發人員：王文智,劉哲儒
受保護的技術使用者：晶芯成（北京）科技有限公司
技術研發日：
技術公布日：2025/4/28
