本發明涉及一種無線通信系統，并且更加具體地，涉及一種在無線通信系統中中繼用于設備到設備通信(D2D)的發現信號的方法和裝置。

背景技術：

將描述作為本發明可以應用于的無線通信系統的示例的3GPP LTE(第三代合作伙伴計劃長期演進，在下文中，被稱為“LTE”)系統的結構。

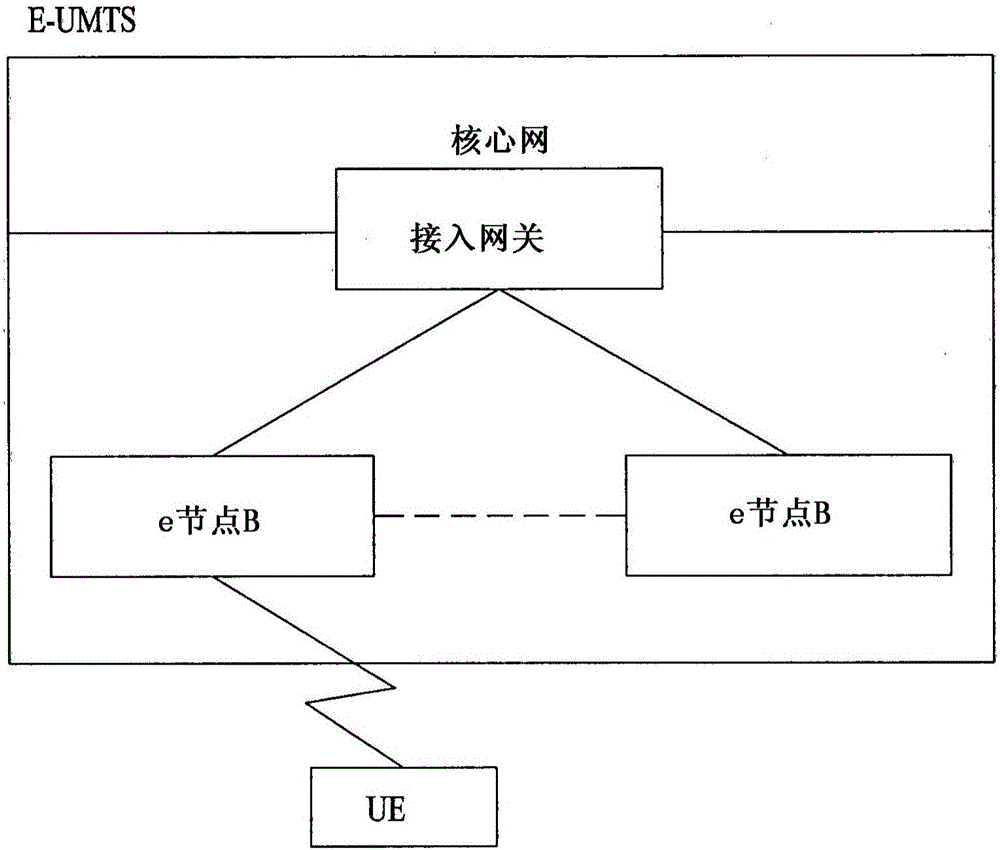

圖1圖示演進的通用移動電信系統(E-UMTS)的網絡結構的簡略結構。E-UMTS系統是UMTS系統的演進版本，并且在第三代合作伙伴計劃(3GPP)之下其基本標準化正在進行中。E-UMTS也稱為長期演進(LTE)系統。對于UMTS和E-UMTS的技術規范的細節，參見“3rd Generation Partnership Project；Technical Specification Group Radio Access Network(第三代合作伙伴計劃；技術規范組無線電接入網絡)”的版本7和版本8。

參考圖1，E-UMTS包括用戶設備(UE)、基站(或者eNB或者e節點B)和接入網關(AG)，其位于網絡(E-UTRAN)的一端，并且被連接到外部網絡。通常，eNB可以同時地發送用于廣播服務、多播服務和/或單播服務的多個數據流。

對于一個BS可以存在一個或多個小區。小區使用1.25、2.5、5、10、15和20MHz帶寬的任何一個對幾個UE提供下行鏈路或者上行鏈路傳輸服務。不同的小區可以被設置為提供不同的帶寬。BS控制向多個UE的數據發送或者來自多個UE的數據接收。BS將關于下行鏈路(DL)數據的下行鏈路調度信息發送給UE，以便通知UE時間/頻率域、編碼、數據大小、要被發送的數據的混合自動重傳請求(HARQ)相關信息等等。BS將關于上行鏈路(UL)數據的上行鏈路調度信息發送給UE，以便通知UE時間/頻率域、編碼、數據大小、由UE使用的HARQ相關信息等等。用于傳送用戶業務或者控制業務的接口可以被在BS之間使用。核心網(CN)可以包括AG、用于UE的用戶注冊的網絡節點等等。AG在跟蹤區(TA)基礎上管理UE的移動。一個TA包括多個小區。

無線通信技術已經基于寬帶碼分多址(WCDMA)被開發到LTE，但是，用戶和提供商的需求和期望持續地增長。此外，由于無線接入技術的其他的方面繼續演進，需要新的改進以保持在未來具有競爭力。存在對于每比特成本減少、服務可利用性增加、靈活的頻帶使用、簡單結構和開放型接口、UE適當的功耗等等的需要。

技術實現要素：

技術問題

本發明的目的是為了提供一種在無線通信系統中中繼用于D2D通信的發現信號的方法和裝置。

技術方案

能夠通過提供一種在無線通信系統中允許用戶設備(UE)中繼用于設備到設備通信(D2D)的發現信號的方法來實現本發明的目的，包括：檢測從相同源用戶設備(UE)發送的多個發現信號；基于多個發現信號中包含的第一跳數來確定是否將中繼多個發現信號中的一個；以及如果一個發現信號的中繼被確定，則將一個發現信號中繼到另一用戶設備(UE)，其中基于第一跳數，一個中繼的發現信號中包含的第二跳數被增加或者減少。

確定是否一個發現信號將被中繼可以包括：如果多個發現信號中包含的所有第一跳數彼此相同，則決定中繼發現信號。確定是否一個發現信號將被中繼可以包括：從多個發現信號之中選擇具有最低接收質量的發現信號作為單個中繼的發現信號。

在本發明的另一方面中，一種在無線通信系統中執行設備到設備通信(D2D)的用戶設備(UE)，包括：射頻(RF)通信模塊，該射頻(RF)通信模塊被配置成將信號發送到另一UE或者網絡/從另一UE或者網絡接收信號；以及處理器，該處理器被配置成處理信號。處理器檢測從相同源UE發送的多個發現信號；基于多個發現信號中包含的第一跳數來決定中繼多個發現信號中的一個；以及控制RF通信模塊以將單個發現信號中繼到另一UE。該處理器基于第一跳數來增加或者減少單個中繼的發現信號中包含的第二跳數。

如果多個發現信號中包含的所有第一跳數彼此相同，則處理器可以決定中繼發現信號。處理器可以從多個發現信號之中選擇具有最低接收質量的發現信號作為單個中繼的發現信號。

可以彼此分離地建立用于發送發現信號的第一資源和用于中繼發現信號的第二資源；以及可以獨立地建立通過第一資源的發現信號的傳輸次數的最大數目和通過第二資源的發現信號的中繼次數的最大數目。

可以使用在所有UE中共同使用的資源來中繼單個中繼的發現信號，以及根據時間可以改變公共資源。單個中繼的發現信號可以包括單個發現信號的接收質量信息。

有益效果

如從上面的描述中顯然的是，本發明的實施例能夠更加有效率地中繼和發送用于D2D通信的發現信號。

本領域技術人員將理解，通過本發明能夠實現的效果不限于上文具體描述的效果，并且從結合附圖進行的下面詳細描述中，本發明的其他優點將被更清晰地理解。

附圖說明

圖1是示意性地圖示作為示例性的無線通信系統的E-UMTS的網絡結構的圖。

圖2是圖示基于3GPP無線電接入網絡規范的UE和E-UTRAN之間的無線電接口協議的控制平面和用戶平面的結構的圖。

圖3是圖示在3GPP系統中使用的物理信道和使用該物理信道的一般信號傳輸方法的圖。

圖4是圖示在LTE系統中使用的無線電幀的圖。

圖5是圖示在LTE系統中使用的下行鏈路(DL)無線電幀的結構的圖。

圖6是圖示LTE系統中的上行鏈路(UL)子幀的結構的圖。

圖7是圖示D2D通信的概念圖。

圖8是圖示根據本發明的實施例的發現信號的中繼過程的概念圖。

圖9是圖示根據本發明的實施例的從源UE接收到的發現信號的跳數彼此相同的概念圖。

圖10是圖示從源UE接收到的不同發現信號的概念圖。

圖11是圖示根據本發明的實施例的通信設備的框圖。

具體實施方式

在下面的描述中，通過參考附圖解釋的本發明的實施例能夠容易地理解本發明的組成、本發明的效果和其他特征。在下面的描述中解釋的實施例是被應用于3GPP系統的本發明的技術特征的示例。

在本說明書中，使用LTE系統和LTE-A系統解釋本發明的實施例，其僅是示例性的。本發明的實施例可應用于與上述定義相對應的各種通信系統。具體地，雖然基于FDD在本說明書中描述了本發明的實施例，但是這僅是示例性的。本發明的實施例可以被容易地修改并且被應用于H-FDD或者TDD。

并且，在本發明中，能夠通過諸如RRH(射頻拉遠頭)、eNB、TP(傳輸點)、RP(接收點)、中繼站等等的全面術語命名基站。

圖2是示出基于3GPP無線電接入網絡標準的在UE和E-UTRAN之間的無線電接口協議的控制平面和用戶平面的結構的示意圖。控制平面指的是用于管理UE和E-UTRAN的呼叫的控制消息經由其被發送的路徑。用戶平面指的是在應用層上產生的數據，例如，語音數據、互聯網分組數據等等經由其被發送的路徑。

物理層，其是第一層，使用物理信道對高層提供信息傳輸服務。物理層經由傳輸信道與位于高層的媒體訪問控制(MAC)層連接，并且數據在MAC層和物理層之間經由傳輸信道傳送。數據被經由物理信道在發送側和接收側的物理層之間傳送。物理信道將時間和頻率作為無線電資源使用。詳細地，物理信道在下行鏈路中使用正交頻分多址(OFDMA)方案調制，并且在上行鏈路中使用單載波頻分多址(SC-FDMA)方案調制。

第二層的MAC層經由邏輯信道對作為高層的無線電鏈路控制(RLC)層提供服務。第二層的RLC層允許可靠的數據傳輸。RLC層的功能被包括作為MAC層的功能塊。第二層的分組數據匯聚協議(PDCP)層執行報頭壓縮功能，其減小包含具有相對大的大小的不必要的控制信息的互聯網協議(IP)分組報頭的大小，以便經具有有限帶寬的無線電接口有效率地發送IP分組，諸如IPv4或者IPv6分組。

位于第三層的最低部分上的無線電資源控制(RRC)僅僅在控制平面中定義。RRC層操縱用于配置、重新配置和無線電承載(RB)釋放的邏輯信道、傳輸信道和物理信道。在這里，RB指的是由第二層提供的用于UE和網絡之間數據傳輸的服務。UE和網絡的RRC層互相交換RRC消息。如果UE和網絡的RRC層被RRC連接，則UE處于RRC連接模式之中，并且如果不是這樣，則處于RRC空閑模式之中。位于比RRC層更高的層的非接入層(NAS)層執行諸如會話管理和移動性管理的功能。

配置基站(eNB)的一個小區使用1.25、2.5、5、10、15和20MHz帶寬的任何一個對幾個UE提供下行鏈路或者上行鏈路傳輸服務。不同的小區可以被設置為提供不同的帶寬。

用于從網絡到UE發送數據的下行鏈路傳輸信道的示例包括用于發送系統信息的廣播信道(BCH)、用于發送尋呼消息的尋呼信道(PCH)，或者用于發送用戶業務或者控制消息的下行鏈路共享信道(SCH)。廣播服務的業務或者控制消息或者下行鏈路多播可以經由下行鏈路SCH、或者單獨的下行鏈路多播信道(MCH)發送。用于從UE到網絡發送數據的上行鏈路傳輸信道的示例包括用于發送初始控制消息的隨機接入信道(RACH)，和用于發送用戶業務或者控制消息的上行鏈路SCH。位于傳輸信道以上的層上、并且被映射到傳輸信道的邏輯信道的示例包括廣播控制信道(BCCH)、尋呼控制信道(PCCH)、公共控制信道(CCCH)、多播控制信道(MCCH)、多播業務信道(MTCH)等等。

圖3是用于解釋被用于3GPP系統的物理信道和使用該物理信道的一般信號傳輸方法的示意圖。

如果用戶設備的電源被接通或者用戶設備進入新的小區，則用戶設備可以執行用于匹配與e節點B的同步的初始小區搜索工作等[S301]。為此，用戶設備可以從e節點B接收主同步信道(P-SCH)和輔同步信道(S-SCH)，可以與e節點B同步并且然后能夠獲得諸如小區ID等的信息。隨后，用戶設備可以從e節點B接收物理廣播信道，并且然后能夠獲得小區內廣播信息。同時，用戶設備可以在初始小區搜索步驟中接收下行鏈路參考信號(DL RS)并且然后能夠檢查DL信道狀態。

完成初始小區搜索之后，用戶設備可以根據物理下行鏈路控制信道(PDCCH)和物理下行鏈路控制信道(PDCCH)上承載的信息，接收物理下行鏈路共享控制信道(PDSCH)。然后用戶設備能夠獲得更詳細的系統信息[S302]。

同時，如果用戶設備初始接入e節點B或者不具有用于發送信號的無線電資源，則用戶設備能夠執行隨機接入過程以完成對e節點B的接入[S303至S306]。為此，用戶設備可以在物理隨機接入信道(PRACH)上發送特定序列作為前導[S303/S305]，并且然后能夠接收響應于前導的在PDCCH的響應消息和相應的PDSCH[S304/306]。在基于競爭的隨機接入過程(RACH)的情況下，能夠另外執行競爭解決過程。

執行完上述過程后，用戶設備能夠執行PDCCH/PDSCH接收[S307]和PUSCH/PUCCH(物理上行鏈路共享信道/物理上行鏈路控制信道)發送[S308]作為一般上行鏈路/下行鏈路信號傳輸過程。具體地，用戶設備在PDCCH上接收DCI(下行鏈路控制信息)。在這種情況下，DCI包含諸如關于對于用戶設備的資源分配的信息的控制信息。DCI的格式根據其用途而不同。

同時，經由UL從用戶設備發送到e節點B的控制信息或者通過用戶設備從e節點B接收到的控制信息包括下行鏈路/上行鏈路ACK/NACK信號、CQI(信道質量指示符)、PMI(預編碼矩陣索引)、RI(秩指示符)等。在3GPP LTE系統的情況下，用戶設備能夠在PUSCH和/或PUCCH上發送諸如CQI/PMI/RI的前述控制信息。

圖4是LTE系統的無線電幀的結構的圖。

參考圖4，一個無線電幀具有10ms(327,200×T_S)的長度，并由10個大小相同的子幀構成。每個子幀具有1ms的長度，并由兩個時隙構成。每個時隙具有0.5ms(15,360×T_S)的長度。在這種情況下，T_S指示采樣時間，并且被表示為T_S＝1/(15kHz×2048)＝3.2552×10^-8(即，大約33ns)。時隙在時域中包括多個OFDM符號，并且在頻域中也包括多個資源塊(RB)。在LTE系統中，一個資源塊包括“12個子載波×7個或6個OFDM符號”。傳輸時間間隔(TTI)是發送數據的單位時間，其能夠由至少一個子幀單元確定。無線電幀的前述結構僅是示例性的。并且，能夠以各種方式修改在無線電幀中包括的子幀的數量、在子幀中包括的時隙的數量和在時隙中包括的OFDM符號的數量。

圖5是示出被包括在DL無線電幀的單個子幀的控制區域中的控制信道的示例的圖。

參考圖5，子幀由14個OFDM符號組成。根據子幀配置，前面的1個至3個OFDM符號被用于控制區域，并且其他13～11個OFDM符號被用于數據區域。在附圖中，R1至R4可以指示參考信號(在下文中被簡寫為RS)或者用于天線0至3的導頻信號。RS在子幀中被固定為恒定圖案(pattern)，不考慮控制區域和數據區域。控制信道被指配給在控制區域中RS沒有被指配到的資源，并且業務信道也被指配給在數據區域中RS沒有被指配到的資源。被指配給控制區域的控制信道可以包括物理控制格式指示符信道(PCFICH)、物理混合-ARQ指示符信道(PHICH)、物理下行鏈路控制信道(PDCCH)等等。

PCFICH(物理控制格式指示符信道)通知用戶設備在每個子幀上被用于PDCCH的OFDM符號的數目。PCFICH位于第一OFDM符號處，并且被配置在PHICH和PDCCH之前。PCFICH由4個資源元素組(REG)組成，并且基于小區ID(小區標識)在控制區域中分布每個REG。一個REG由4個資源元素(RE)組成。RE可以指示被定義為“一個子載波×一個OFDM符號”的最小物理資源。根據帶寬，PCFICH的值可以指示1至3或者2至4的值，并且被調制成QPSK(正交相移鍵控)。

PHICH(物理HARQ(混合自動重傳請求)指示符信道)被用于承載用于UL傳輸的HARQ ACK/NACK。具體地，PHICH指示為了UL HARQ DL ACK/NACK信息被發送到的信道。PHICH是由單個REG組成并且被小區特定地加擾。ACK/NACK被1個比特指示，并且被調制成BPSK(二進制相移鍵控)。被調制的ACK/NACK被擴展成擴展因子(SF)2或者4。被映射到相同資源的多個PHICH組成PHICH組。根據擴展碼的數目確定通過PHICH組復用的PHICH的數目。PHICH(組)被重復三次，以在頻域和/或時域上獲得分集增益。

PDCCH(物理下行鏈路控制信道)被指配給子幀的前面n個OFDM符號。在這樣的情況下，n是大于1的整數，并且通過PCFICH指示。PDCCH由至少一個CCE組成。PDCCH通知每個用戶設備或者用戶設備組關于作為傳輸信道的PCH(尋呼信道)和DL-SCH(下行鏈路共享信道)的資源指配的信息、上行鏈路調度許可、HARQ信息等等。在PDSCH上發送PCH(尋呼信道)和DL-SCH(下行鏈路共享信道)。因此，除了特定控制信息或者特定服務數據之外，通常e節點B和用戶設備經由PDSCH發送和接收數據。

關于接收PDSCH的數據的用戶設備(一個或者多個用戶設備)的信息、通過用戶設備執行的接收和解碼PDSCH數據的方法的信息等等以被包括在PDCCH中的方式被發送。例如，假定通過被稱為“A”的RNTI(無線電網絡臨時標識)來CRC掩蔽特定PDCCH，并且關于使用被稱為“B”的無線電資源(例如，頻率位置)所發送的數據的信息和DCI格式，即，被稱為“C”的傳輸格式信息(例如，輸送塊大小、調制方案、編譯信息等等)經由特定子幀被發送。在這樣的情況下，小區中的用戶設備使用其自己的RNTI信息監控PDCCH，如果存在至少一個或者多個具有“A”RNTI的用戶設備，則用戶設備接收PDCCH和經由在PDCCH上接收到的信息接收通過“B”和“C”指示的PDSCH。

圖6是在LTE系統中使用的上行鏈路子幀的結構的圖。

參考圖6，UL子幀能夠被劃分為承載控制信息的物理上行鏈路控制信道(PUCCH)所被指配到的區域、以及承載用戶數據的物理上行鏈路共享信道(PUSCH)所被指配到的區域。在頻域中子幀的中間部分被指配給PUSCH，并且數據區域的兩側被指配給PUCCH。在PUCCH上發送的控制信息包括被用于HARQ的ACK/NACK、指示DL信道狀態的CQI(信道質量指示符)、用于MIMO的RI(秩指示符)、與UL資源分配請求相對應的SR(調度請求)等等。用于單個UE的PUCCH使用一個資源塊，其在子幀內在每個時隙中占用彼此不同的頻率。具體地，被指配給PUCCH的2個資源塊在時隙邊界上跳頻。具體地，圖6示出滿足條件(例如，m＝0,1,2,3)的PUCCH被指配給子幀的示例。

圖7是用于設備到設備直接通信的概念圖。

參考圖7，在UE執行與不同的UE的直接無線通信的D2D(設備到設備)通信中，eNB能夠發送用于指示在設備到設備直接通信中的D2D發送和接收的調度消息。參與D2D通信的UE從eNB接收D2D調度消息并且執行由D2D調度消息指示的發送和接收操作。在這樣的情況下，盡管UE指示用戶的終端，但如果諸如eNB的網絡實體在UE之間根據通信方案發送或者接收信號，則網絡實體可以被視為一種UE。在下面，在UE之間直接地鏈接的鏈路和用于UE和eNB之間通信的鏈路分別被稱為D2D鏈路和NU鏈路。

同時，指示用戶設備(UE)的存在的發現信號可以被用作一種D2D信號。此發現信號包括UE標識符(ID)，已經檢測到UE ID的接收(Rx)UE能夠識別已經發送相應的發現信號的UE存在于可檢測的區域(即，發現覆蓋范圍)中。

UE的Tx功率、與Rx UE有關的路由狀態、以及Rx UE的干擾水平限制通過射頻(RF)信道發送的發現信號的發現覆蓋范圍。具體地，假定由于與在相同時間點使用不同的頻率資源發送的一般NU鏈路信號有關的干擾問題限制發現信號的Tx功率，在大小上大大地減小發現覆蓋范圍。因此，雖然期待發現彼此的兩個UE是彼此相對連續的，但是發現覆蓋范圍被限制，使得發現過程可能失敗或者可能消耗長的時間段來成功地執行發現過程(即，在數個發現信號的發送和接收之后成功地執行檢測)。

當另一UE執行發現信號的中繼時可以解決上述問題。

圖8是圖示根據本發明的實施例的發現信號的中繼過程的概念圖。

參考圖8，當UE1發送發現信號時，已經接收到發現信號的UE2執行中繼使得位于其中UE3在直接地接收發現信號中具有困難的地點中的UE3能夠發現UE1。為了有助于這樣的發現中繼，存在定義各種UE操作(例如，決定是否發現信號是中繼的信號、選擇是否要中繼發現信號、要被用于發現信號的中繼的資源的決定、以及用于檢測被中繼的發現信號的操作)的需求。

為了描述的方便起見，如在圖8中所示，當UE2執行從UE1中初始地發送的UE1發現信號的中繼時，在下文中UE1將被稱為相應的發現信號的源UE。

<用于確定是否發現信號是中繼的信號的方法>

首先，在下文中將詳細地描述用于確定是否發現信號是中繼的信號的方法。通過另一UE中繼的發現信號可以與相應的UE直接地發送的發現信號相區分。結果，已經接收到發現信號的UE可以識別是否相應的源UE在1-跳的發現范圍內，因為從最初的源UE直接地接收相應的發現信號，或者可以識別是否源UE位于1-跳的發現范圍外，因為從另一UE中繼相應的發現信號。

更加詳細地，假定由跳數#0表示從源UE最初發送的發現信號，與跳數#n相對應的發現信號的中繼可以被定義為跳數#n+1。為了防止發現信號在多跳期間被中繼，跳數的上限可以被限于N。這意指具有“跳數＝N”的發現信號不再被中繼。

作為用于指定發現信號的跳數的方法，可以使用下述方法1)至4)中的一個或者多個組合。

1)使用發現消息內的一些比特可以指定跳數。

2)根據跳數可以以不同的方式確定通過被應用于發現消息的以CRC掩蔽的比特流。因此，Rx UE可以以不同的方式對每一跳執行掩蔽CRC，并且可以執行CRC檢查過程。最后，假定與當經過CRC過程時假定的掩蔽相對應的跳數是相應的發現消息的跳數。

3)根據跳數可以以不同的方式確定DM-RS序列的種子值和/或發現消息的加擾序列。

4)根據跳數分離用于發現信號的資源池，使得在相應的資源池內能夠僅發送特定跳數的發現信號。

具體地，每個發現信號可以具有唯一跳數的上限，因為對于被配置成發送發現信號的每個UE，發現的覆蓋范圍可以具有不同的大小。為了支持在上面提及的操作，每個發現信號可以將最大跳數值添加到當前跳數。即，假定相應的信號的當前跳數與在特定UE接收特定發現信號之后的最大跳數相同，相應的信號不再被中繼。

可替選地，跳數被逐一減少，無論何時發現信號被中繼。即，源UE可以建立跳數的最大跳數(N)，并且可以發送建立的跳數。其后，已經接收到具有“跳數＝N”的發現信號的UE可以將跳數設置為“跳數＝N-1”，無論何時發現信號被中繼。具有“跳數＝0”的發現信號不再被中繼。在這樣的情況下，跳數可以指示在未來要被中繼的剩余跳數。

同時，基于發現信號的Rx信號質量，到源UE的近似距離可以被測量。即，假定通過特定UE檢測到的發現信號的信號功率高，則能夠識別到已經發送相應的發現信號的源UE的距離相對短的事實。為了甚至在發現信號的中繼情形下執行上述操作，被配置成執行發現信號的中繼的UE可以包括當UE在發現信號中接收相應的信號時獲得的信號質量信息。

參考圖8，當UE2檢測與源UE相對應的UE1發現信號時，當將UE1發現信號中繼到UE3時，UE2可以包括通過UE2接收到的UE1傳輸發現信號的功率信息。UE3可以基于通過UE2中繼的發現信號的Rx功率估計UE2和UE3之間的距離，并且基于相應的發現信號中包含的UE2Rx功率信息，可以估計UE1和UE2之間的距離。通過上述結果的組合，可以估計UE1和UE3之間的近似距離。雖然在上面提及的示例已經公開發現信號的Rx功率被用作指示UE和另一UE之間的距離的信息，但如果UE能夠直接地測量到另一UE的距離，則測量到的距離可以被添加到中繼信號并且然后被發送。假定UE2能夠測量到UE1的距離，則測量值被添加使得UE1發現信號能夠被中繼。

雖然下面的描述假定當被中繼時跳數逐一增加，但是本發明的范圍或者精神不限于此，并且應注意的是，跳數被適當地修改以當被中繼時被逐一減少(例如，最小跳數被修改成最大跳數)。

<關于是否發現信號被中繼的信息>

在下文中將描述用于選擇要被中繼的發現信號的方法。簡言之，雖然沒有達到最大跳數的所有檢測的發現信號被中繼，但是此方法遇到大量的發現信號的中繼的發生，使得UE功耗和發現信號資源消耗被不可避免地增加。因此，需要一種調節要被中繼適當的次數的每個發現信號的方法。

為了描述的方便，假定UE A檢測其中UE B被用作源UE的發現信號。如有必要，UE A可以在預先確定的時間區段期間重復地檢測其中相同UE B被用作源UE的發現信號。雖然所有檢測到的發現信號具有相同跳數，但是發現信號的一些部分的跳數值可以不同于一些其他部分的跳數值。在這樣的情況下，UE A可以使用在相應的時間區段期間檢測到的發現信號的跳數的分布作為用于確定是否將中繼UE B的發現信號的參考。

首先，下述描述假定所有檢測到的UE B的發現信號的跳數與“n”相同。

圖9是圖示根據本發明的實施例的從源UE接收到的發現信號的跳數彼此相等的概念圖。

參考圖9，所有檢測到的UE B的發現信號具有相同跳數“1”，并且在UE B發現信號的中繼期間UE A可以位于跳(n)的外邊界的附近。因此，UE A可以確定僅UE A能夠中繼發現信號并且其他的UE不能夠中繼發現信號，使得UE A可以決定中繼相應的發現信號使得擴展到下一跳，并且可以將中繼的信號的跳數設置為(n+1)。

假定通過“n”表示檢測到UE B的發現信號的一些部分，并且通過“n+1”表示檢測到的UE B的發現信號的一些其他部分。

圖10是圖示根據本發明的實施例的從源UE接收到的不同發現信號的概念圖。

參考圖10，假定檢測到的UE B的發現信號的跳數的數目是1或者2，則確定UE A可以位于兩個跳數之間。因此，發現信號不需要被中繼，因為期待位于跳數(n)與跳數(n+1)之間的邊界處的另一UE能夠中繼相應的信號。例如，更優選的，UE E或者UE G可以執行中繼，如在圖10中所示。

同時，雖然檢測另一UE的發現信號指示相應的信號被成功地解碼，但是這意指相應的信號的Rx功率等于或者高于預先確定的功率水平使得兩個UE的位置彼此靠近。

作為在上面提及的基于跳數分布的決定方法的可替選方法或者對策，基于發現信號的Rx質量可以確定中繼或者非中繼。例如，UE A可以臨時地確定來自于在預先確定的時間區段內檢測到的UE-B發現信號之中的最小跳數的中繼，并且可以基于最小跳數信號的Rx質量最終確定中繼或者非中繼。當然，當數個信號作為最小跳數被檢測時，最強的Rx信號可以被用作參考。

更加詳細地，UE A可以隨機地確定UE B的發現信號的中繼或者非中繼。在這樣的情況下，可以與增加Rx信號質量成比例地減少中繼的概率。如果Rx信號具有高質量，則UE A可以確定更遠的UE被調度以執行中繼并且減少中繼概率。在這樣的情況下，用于隨機地執行中繼的操作可以指示在每個中繼時間點以預先確定的概率確定中繼信號的傳輸或者非傳輸。在這樣的情況下，可以基于資源池定義中繼時間，或者可以指示資源池內的發現信號的傳輸時間。即使當UE A確定UE B的發現信號中繼時間時，也可以應用相同原理。即，隨著Rx信號質量變得更高，中繼嘗試開始時間被更多地延遲。

在一系列的在上面提及的操作的執行期間，假定UE A檢測具有在中繼信號中要被建立的跳數的UE-B發現信號，確定更加遠離UE A的另一UE執行相應的發現信號的中繼，并且可以取消被調度的中繼。

同時，要通過一個UE中繼的發現信號的數目可能是過分高的數目。在這樣的情況下，一個UE可以限制在一個發現時段內中繼的信號的數目，使得在發現資源池內的整個干擾水平能夠被保持。如果通過特定的UE要被中繼的信號的數目超過預先確定的閾值，則UE必須選擇信號的一些部分。雖然此選擇被隨機地實現，但最近要被中繼的發現信號可以被首先排除，并且/或者具有更加優異的信號質量的發現信號可以被首先地排除。具體地，參與中繼的UE的數目與增長的跳數的數目成比例地增加，并且根據跳數以不同的方式建立指示中繼或者非中繼的概率，使得以相對低的概率可以中繼具有高的跳數的發現信號。

<確定要被用于發現信號的中繼的資源的方法>

在下文中將描述確定要被用于發現信號的中繼的資源的方法。通常，存在確定要被用于發現信號的傳輸的資源的兩種方法。第一種方法可以允許發送(Tx)UE自主地確定通過eNB指定的資源池內的合適的資源。在下文中第一方法將被稱為UE自主選擇。第二種方法可以允許eNB使用UE特定信令指示哪些資源將被直接地用于每個Tx UE。在下文中第二種方法將被稱為eNB分配。根據兩種方法也可以設計發現信號的中繼操作。

根據UE自主選擇方法，某一UE可以中繼發現信號。關于哪一個發現信號作為中繼信號將被選擇的信息可以以在上面提及的操作為基礎。通常，被配置成不執行中繼操作的UE可以允許在單個發現資源時段內資源池中的最多N個傳輸行為。在這樣的情況下，N個傳輸行為可以被用于發送其中UE被用作源UE的發現信號。如果通過單獨的資源池最初發送的發現信號和中繼的發現信號被彼此分離，則可以選擇下述方法中的一種。

a)每個UE可以具有在單個資源池內具有最大數目(N)的傳輸(Tx)次數，無論中繼或者非中繼。在傳輸次數的最大數目的限制內，UE能夠適當地分布其自己的發現信號的初始傳輸和另一UE的發現信號的中繼傳輸。此方法具有通過UE消耗的資源的數量被保持的優點。然而，參與中繼操作的UE可能失去發送其自己的信號的機會。

b)每個UE可以具有關于其自己的信號的傳輸次數的數目的第一限制(L)和關于另一UE的信號的中繼次數的數目的第二限制(M)。優選地，與發現信號傳輸次數的總數目相對應的L+M可以高于N。當然，L可以與N相同，使得其中UE被用作源UE的發現信號的傳輸次數的數目可以被恒定地保持，無中繼或者非中繼。

如果以僅一跳(1跳)或者更長中繼發現信號，則通過一個UE中繼的所有發現信號的傳輸次數的總數目被限于M。然而，單獨的限制被指配給每個跳數，跳數(n)的中繼次數的數目被限于Mn，并且M可以被視為Mn值的總和。如果后述方法被選擇，則每個跳數的中繼次數的數目可以被調節。

不言而喻的是，假定通過單獨的資源池最初發送的發現信號和中繼的發現信號被彼此分離，在每個資源池內的傳輸次數的數目可以被限制，并且根據跳數要被使用的發現信號中繼資源池可以被獨立地指定。

同時，根據eNB分配方法，eNB可以將資源分配給每個UE，并且UE可以使用相應的資源來發送發現信號。即使在此情況下，也可以以相似的方式使用下述方法。

1)eNB可以在eNB使用中沒有差別地將一系列發現資源分配給特定UE。然而，eNB可以命令特定UE確定是否將中繼發現信號。UE可以使用發現資源的一些部分以最初地發送其中UE被用作源UE的發現信號，并且發現資源的剩余部分可以被用于中繼另一UE的發現信號。每個使用的使用次數的數目可以被限制，如上所述。

2)eNB不僅可以指定被用于其中UE被用作源UE的發現信號的初始傳輸的資源，而且可以指定被用于另一UE的發現信號的中繼的資源，兩者彼此分離。不言而喻的是，當以1跳或者更長中繼發現信號時，要被用于每個跳數的資源也可以被單獨地指定。

另外，假定不同的UE使用不同的資源執行相同發現信號的中繼，則這樣的中繼所消耗的資源的數目可能過高。在這樣的情況下，當不同的UE中繼相同的發現信號時，可以通過不同的UE使用相同資源。在這樣的情況下，相同的發現信號可以指示不僅具有關于源UE的相同信息而且具有相同跳數的信號。

在這樣的情況下，在射頻(RF)信道上組合從兩個UE發送的信號。從接收(Rx)UE的觀點來看，接收(Rx)UE可以認為一個UE通過多個天線發送信號。具體地，為了在UE自主選擇中執行上述操作，需要從發現信號中導出當中繼特定發現信號被中繼時使用的資源的位置。

即，假定特定UE檢測和中繼特定發現信號，則通過相應的發現信號發送的信息比特串可以被用于應用預先確定的特定功能，并且相應的輸出值可以被用于確定中繼資源的位置。在這樣的情況下，如果雖然基于相同源UE比特串與發現信號有關但使用不同的跳數，則使用不同的資源比特串可以被中繼。

通常，因為在一個發現資源池中的資源的數目被限制，所以可用發現信號的比特串的總數目可能高于發現信號資源的數目。(假定一個發現信號發送K個比特的消息，通過2K表示可用比特串的數目。)因此，可以以多對一函數的形狀構造用于從發現信號的比特串導出發現信號的位置的功能。在這樣的情況下，為了防止使用相同資源連續地中繼不同的發現信號，用于從發現信號的比特串導出發現信號的資源位置的功能必須具有時間變量屬性。

更加詳細地，可以根據發現資源池的SFN(系統幀號)或者索引和相同時間資源索引改變發現信號的資源位置。例如，用于導出發現信號的資源位置的多個功能可以被事先確定，并且在特定的時間選擇特定的功能使得能夠導出資源位置。

<用于檢測中繼的發現信號的操作>

同時，當在單個發現時段中具有不同的跳數時可以檢測相同源UE的發現信號。在這樣的情況下，當在從接收(Rx)UE的下層(例如，物理層或者MAC層)到上層(例如，應用層)的方向中報告檢測到的發現信號時，用于執行多個相等的源UE的報告的操作可能引起不必要的上層處理。

因此，跳數具有關于到源UE的距離的信息，使得僅報告一個代表性的跳數可以被報告。更加優選地，僅與對應于到源UE的最短跳的最小數目的跳數相對應的發現信號可以被報告。如果發現信號的接收質量也被報告以使用Rx信號的功率測量到發現信號傳輸UE的距離，則與跳數的最小數目相對應的發現信號的質量可以被報告。

雖然已經圍繞具有相對少量的開銷并且被間歇地發送使得通過這樣的中繼引起的資源消耗和功率消耗被限制的發現信號公開了在上面提及的D2D信號中繼操作，但是本發明的范圍或者精神不限于此。然而一般用戶數據如在指示緊急情形的通知消息中一樣具有少量的開銷并且被間歇地發送，根據在上面提及的原理具有要被快速地擴展的覆蓋范圍的D2D數據的中繼可以被視為更加有效的。

圖11是圖示根據本發明的實施例的通信設備的框圖。

在圖11中，通信設備1100包括處理器1120、存儲器1120、射頻(RF)模塊1130、顯示模塊1140以及用戶接口(UI)模塊1150。

通信設備1100被公開僅用于說明性目的，并且必要時還可以從通信設備1100中省略某些模塊。此外，通信設備1100可以進一步包括必要的模塊。通信設備1100的一些模塊可以被標識為更詳細的模塊。處理器1110被配置成執行本發明的實施例的操作。關于處理器1110的詳細操作，可以參考圖1至10。

存儲器1120被連接到處理器1110，并且存儲操作系統、應用、程序代碼以及數據等等。RF模塊1130被連接到處理器1110并且將基帶信號轉換成射頻(RF)信號或者將RF信號轉換成基帶信號。對于這些操作，RF模塊1130依次執行模擬轉換、放大、濾波以及上變頻或者以相反的順序執行這樣的操作。顯示模塊1140被連接到處理器1110并且顯示各種信息。本發明的顯示模塊1140的范圍或精神不限于此，并且顯示模塊1140可以是眾所周知的元件，例如液晶顯示器(LCD)、發光二極管(LED)、有機發光二極管(OLED)等等中的任何一個。用戶接口(UI)模塊1150被連接到處理器1110，并且可以被實現為諸如鍵區、觸摸屏等的用戶接口的組合。

在上面描述的實施例以規定的形式對應于本發明的要素和特征的組合。并且，可以選擇性的考慮各個要素或者特征，除非他們被明確地提及。每個要素或者特征可以在無需與其他要素或者特征結合的形式下被實現。此外，可以通過組合要素和/或特征的一部分而實現本發明的實施例。可以修改解釋用于本發明的每個實施例的操作順序。一個實施例的一些結構或特征可以被包括在另一個實施例中，或者可以以另一個實施例的相應結構或特征來替換。顯然可理解的是，通過將在所附權利要求書中沒有明確引用關系的權利要求組合在一起來配置實施例，或者在提交申請之后，通過后續的修改作為新的權利要求而被包括。

在本公開中，在一些情況下通過e節點B的上節點可以執行被解釋為通過e節點B執行的特定操作。具體地，在由包括e節點B的多個網絡節點組成的網絡中，顯然的是，通過e節點B或者通過e節點B之外的其他網絡可以執行為了與用戶設備的通信而執行的各種操作。“e節點B(eNB)”可以被替換成諸如固定站、節點B、基站(BS)、接入點(AP)等等的術語。

能夠使用各種手段實現本發明的實施例。例如，能夠使用硬件、固件、軟件和/或其任何組合來實現本發明的實施例。在通過硬件的實現中，能夠通過從以下所組成的組中選擇的至少一個來實現根據本發明的每個實施例的方法：ASIC(專用集成電路)、DSP(數字信號處理器)、DSPD(數字信號處理器件)、PLD(可編程邏輯器件)、FPGA(現場可編程門陣列)、處理器、控制器、微控制器、微處理器等。

在通過固件或軟件實現的情況下，可以通過用于執行上述功能或操作的模塊、過程和/或功能來實現根據本發明的每個實施例的方法。軟件代碼被存儲在存儲器單元中，并且然后可以由處理器驅動。存儲器單元被設置在處理器內或外部，以通過各種公知手段與處理器交換數據。

雖然參考本發明的優選實施例已經描述并圖示了本發明，但是對于本領域技術人員而言顯然的是，在不脫離本發明精神和范圍的情況下，可以做出各種修改和變化。因此，本發明旨在涵蓋落入所附權利要求書及其等同物范圍內的本發明的修改和變化。

工業實用性

從上面的描述顯然的是，雖然基于對3GPP LTE的應用已經公開在無線通信系統中中繼用于D2D通信的發現信號的方法和裝置，但是本發明的發明概念不僅可應用于3GPP LTE，而且可應用于其他的移動通信系統。
