本發明是有關于一種顯示技術，且特別是有關于一種投影系統、投影裝置及其控制方法。

背景技術：

1、目前的投影機的控制方式是使用者借由手動操作投影機的遙控器或操作投影機上的人機界面來調整投影機所投射的投影畫面(例如梯形校正(keystone?correction))，因此傳統的投影機的投影畫面的調整方式較不便。

2、“背景技術”段落只是用來幫助了解本
技術實現要素：
，因此在“背景技術”段落所揭露的內容可能包含一些沒有構成所屬技術領域中的技術人員所知道的已知技術。在“背景技術”段落所揭露的內容，不代表該內容或者本發明一個或多個實施例所要解決的問題，在本發明申請前已被所屬技術領域中的技術人員所知曉或認知。

技術實現思路

1、本發明提供一種投影系統、投影裝置及其控制方法，可實現校正投影畫面功能。

2、本發明的其他目的和優點可以從本發明所揭露的技術特征中得到進一步的了解。

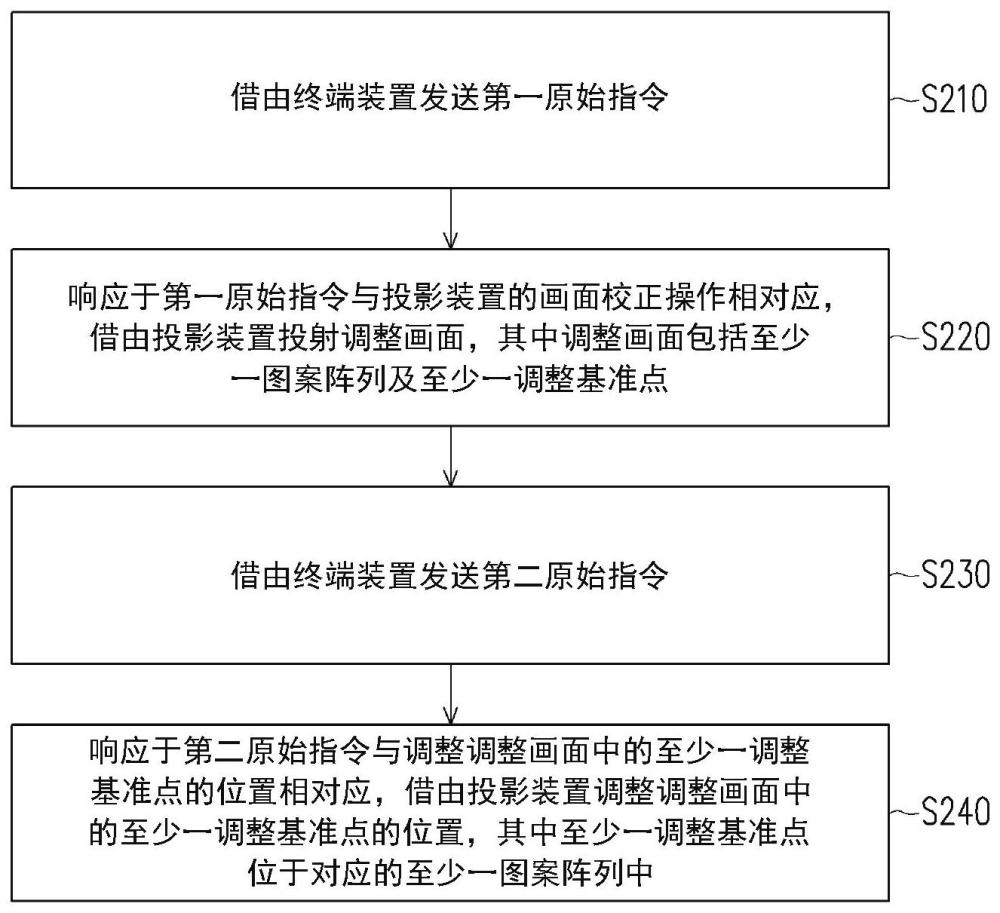

3、為達上述之一或部分或全部目的或是其他目的，本發明的投影裝置的控制方法包括步驟如下：借由終端裝置發送第一原始指令；響應于第一原始指令與投影裝置的畫面校正操作相對應，借由投影裝置投射調整畫面，其中調整畫面包括至少一圖案陣列及至少一調整基準點；借由終端裝置發送第二原始指令；以及響應于第二原始指令與調整調整畫面中的至少一調整基準點的位置相對應，借由投影裝置調整調整畫面中的至少一調整基準點的位置，其中至少一調整基準點位于對應的至少一圖案陣列中。

4、為達上述之一或部分或全部目的或是其他目的，本發明的投影系統包括終端裝置以及投影裝置。終端裝置用以發送第一原始指令以及第二原始指令。投影裝置耦接終端裝置。響應于第一原始指令與投影裝置的畫面校正操作相對應，投影裝置用以投射調整畫面。調整畫面包括至少一圖案陣列及至少一調整基準點。響應于第二原始指令與調整調整畫面中的至少一調整基準點的位置相對應，投影裝置用以調整調整畫面中的至少一調整基準點的位置。至少一調整基準點位于對應的至少一圖案陣列中。

5、為達上述之一或部分或全部目的或是其他目的，本發明的投影裝置包括投影模塊、通信界面以及處理器。投影模塊用以投射調整畫面。通信界面用以接收第一原始指令以及第二原始指令。處理器耦接投影模塊以及通信界面。處理器經配置以執行：響應于第一原始指令與投影裝置的畫面校正操作相對應，控制投影模塊投射調整畫面，其中調整畫面包括至少一圖案陣列及至少一調整基準點；以及響應于第二原始指令與調整調整畫面中的至少一調整基準點的位置相對應，控制投影模塊調整調整畫面中的至少一調整基準點的位置，其中至少一調整基準點位于對應的至少一圖案陣列中。

6、基于上述，本發明的投影系統、投影裝置及其控制方法，可即時辨識使用者輸入的指令，并自動生成對應的指令以控制投影裝置，以實現校正投影畫面的功能。

7、為讓本申請的上述特征和優點能更明顯易懂，下文特舉實施例，并配合附圖作詳細說明如下。

技術特征：

1.一種投影裝置的控制方法，其特征在于，所述投影裝置的控制方法包括步驟如下：

2.根據權利要求1所述的投影裝置的控制方法，其特征在于，所述至少一圖案陣列包括至少一方格圖案陣列，所述至少一調整基準點可被調整至所述至少一方格圖案陣列中的任一方格圖案上，或所述至少一圖案陣列包括至少一圓點圖案陣列，并且所述至少一調整基準點可被調整至所述至少一圓點圖案陣列中的任一圓點圖案。

3.根據權利要求1所述的投影裝置的控制方法，其特征在于，所述投影裝置的控制方法還包括步驟如下：

4.根據權利要求3所述的投影裝置的控制方法，其特征在于，借由所述終端裝置發送所述第一原始指令以及借由所述終端裝置發送所述第二原始指令的步驟包括：

5.根據權利要求3所述的投影裝置的控制方法，其特征在于，將所述第一原始指令以及所述第二原始指令輸入至所述自然語言模型的步驟包括：

6.根據權利要求3所述的投影裝置的控制方法，其特征在于，所述投影裝置的控制方法還包括步驟如下：

7.根據權利要求6所述的投影裝置的控制方法，其特征在于，借由所述終端裝置根據所述第一標準指令控制所述投影裝置的步驟包括：

8.根據權利要求3所述的投影裝置的控制方法，其特征在于，借由所述云端伺服器接收所述第一標準指令的步驟還包括：

9.根據權利要求8所述的投影裝置的控制方法，其特征在于，根據所述第一標準指令控制所述投影裝置的步驟還包括：

10.根據權利要求1所述的投影裝置的控制方法，其特征在于，借由所述投影裝置調整所述調整畫面中的所述至少一調整基準點的所述位置的步驟還包括：

11.根據權利要求1所述的投影裝置的控制方法，其特征在于，所述調整畫面還包括外框以及內框，所述至少一圖案陣列位于所述外框以及所述內框之間，所述至少一調整基準點為所述外框的頂點，其中借由所述投影裝置調整所述調整畫面中的所述至少一調整基準點的所述位置的步驟還包括：

12.一種投影系統，其特征在于，所述投影系統包括終端裝置以及投影裝置，其中：

13.根據權利要求12所述的投影系統，其特征在于，所述至少一圖案陣列包括至少一方格圖案陣列，所述至少一調整基準點可被調整至所述至少一方格圖案陣列中的任一方格圖案上，或所述至少一圖案陣列包括至少一圓點圖案陣列，并且所述至少一調整基準點可被調整至所述至少一圓點圖案陣列中的任一圓點圖案。

14.根據權利要求12所述的投影系統，其特征在于，所述投影系統還包括云端伺服器，用以接收所述第一原始指令以及所述第二原始指令，并將所述第一原始指令以及所述第二原始指令輸入至自然語言模型，其中所述自然語言模型用以根據所述第一原始指令生成第一標準指令，并且用以根據所述第二原始指令生成第二標準指令，所述云端伺服器用以接收所述第一標準指令，以控制所述投影裝置投射所述調整畫面，并且所述云端伺服器用以接收所述第二標準指令，以控制所述投影裝置調整所述調整畫面中的所述至少一調整基準點的所述位置。

15.根據權利要求14所述的投影系統，其特征在于，所述終端裝置用以將所述第一原始指令以及所述第二原始指令發送至所述投影裝置，并且所述投影裝置用以發送所述第一原始指令以及所述第二原始指令至所述云端伺服器。

16.根據權利要求14所述的投影系統，其特征在于，所述云端伺服器用以將所述第一原始指令以及規則指令一并輸入至所述自然語言模型，以使所述自然語言模型根據所述第一原始指令以及所述規則指令輸出所述第一標準指令，

17.根據權利要求14所述的投影系統，其特征在于，所述云端伺服器用以將所述第一標準指令發送至所述終端裝置，并且所述終端裝置用以根據所述第一標準指令控制所述投影裝置。

18.根據權利要求17所述的投影系統，其特征在于，所述終端裝置用以根據投影裝置資訊將所述第一標準指令轉換為第一投影機控制碼，以控制所述投影裝置。

19.根據權利要求14所述的投影系統，其特征在于，所述云端伺服器用以根據投影裝置資訊將所述第一標準指令轉換為第一投影機控制碼。

20.根據權利要求19所述的投影系統，其特征在于，所述投影裝置用以接收來自所述云端伺服器的所述第一投影機控制碼；或是

21.根據權利要求12所述的投影系統，其特征在于，所述自然語言模型儲存于所述云端伺服器或借由無線網路與所述云端伺服器連接。

22.一種投影裝置，其特征在于，所述投影裝置包括投影模塊、通信界面以及處理器，其中：

23.根據權利要求22所述的投影裝置，其特征在于，所述通信界面還用以發送所述第一原始指令以及所述第二原始指令至云端伺服器，并且用以接收由所述云端伺服器發送的第一投影機控制碼以及第二投影機控制碼。

24.根據權利要求22所述的投影裝置，其特征在于，所述通信界面還用以發送所述第一原始指令以及所述第二原始指令至云端伺服器，并且用以接收由所述云端伺服器發送的第一標準指令以及第二標準指令，所述處理器用以根據投影裝置資訊將所述第一標準指令以及所述第二標準指令轉換為第一投影機控制碼以及第二投影機控制碼，以控制所述投影模塊以及調整所述調整畫面。

25.根據權利要求22所述的投影裝置，其特征在于，所述處理器經配置以執行：根據所述第二原始指令計算調整所述調整畫面的調整角度以及變形量。

26.根據權利要求22所述的投影裝置，其特征在于，所述調整畫面還包括外框以及內框，所述至少一圖案陣列位于所述外框以及所述內框之間，所述至少一調整基準點為所述外框的頂點，其中所述處理器經配置以執行：控制所述投影模塊以將所述調整畫面調整至投影目標上的校正框位于所述外框與所述內框之間，或是將所述調整畫面調整至所述外框與所述投影目標上的所述校正框重疊。

技術總結
本發明提出一種投影系統、投影裝置及其控制方法。投影裝置的控制方法包括步驟如下：借由終端裝置發送第一原始指令；響應于第一原始指令與投影裝置的畫面校正操作相對應，借由投影裝置投射調整畫面，其中調整畫面包括至少一圖案陣列及至少一調整基準點；借由終端裝置發送第二原始指令；以及響應于第二原始指令與調整調整畫面中的至少一調整基準點的位置相對應，借由投影裝置調整調整畫面中的至少一調整基準點的位置，其中至少一調整基準點位于對應的至少一圖案陣列中。本發明提供的投影系統、投影裝置及其控制方法可實現校正投影畫面的功能。

技術研發人員：鐘至怡,陳思名,賴歆雅,蔡文瑋
受保護的技術使用者：中強光電股份有限公司
技術研發日：
技術公布日：2025/4/28
