本技術的實施例涉及通信領域，尤其涉及一種通信裝置、通信方法、通信設備以及無源光纖網絡。

背景技術：

1、傳統網絡架構中的接入網(radio?access?network,ran)主要包括：室內基帶單元(baseband?unit，bbu)、射頻拉遠單元(radio?remote?unit，rru)和天線(antenna?unit，au)。5g場景下傳輸信號頻率升高，帶寬和信道數量也大幅增加，多個bbu被集中在一個中心機房(centralized?office，co)內，rru則被部署在遠端的信號塔或桿上，c0中的每個bbu通過一根或多根光纖與rru相連，此種部署方案稱為集中式無線接入網(centralized?radioaccess?network，cran)。采用cran部署方案時，rru不在中心機房內部，而被部署在遠端的信號塔上，rru與au的距離更近，兩者可以被整合為大規模有源天線單元(active?antennaunit，aau)。

2、通常，在實際應用場景中，rru多通過傳統宏站(例如鐵塔站)實現部署。但存在大量場景難以部署傳統宏站。以古鎮景區為例，由于其建筑的年代久遠，承重能力有限，安裝空間小，且對于所部署設備的美化要求較高，因此傳統宏站難以部署?；谏鲜鲈?，目前在商業街、居民區、廣場等場景，已逐漸采用桿微站(例如桿微站easymacro、桿微站bookrru)實現rru的部署，桿微站通常采用居民區外覆蓋方案或者居民區內覆蓋方案實現。其中，居民區外覆蓋方案通過在居民區外部署桿微站，使得信號覆蓋范圍能夠合圍居民區，從而提升居民區的信號覆蓋情況。但是，桿微站部署于居民區外，信號需要多次穿墻(每次穿墻均產生一定程度的損耗)的損耗較高，且桿微站的覆蓋范圍有限，因此該方案信號覆蓋的室內深度不足。居民區內覆蓋方案則將桿微站部署在居民區內部，能夠提升信號的覆蓋深度。但是，由于rru與bbu(即桿微站)之間需要通過光纖連接，因此采用該方案需要部署光纖，其施工難度大(例如老小區部署光纖需破土動工)、且部署成本較高。

技術實現思路

1、本技術提供一種通信裝置、通信方法、通信設備以及無源光纖網絡，能夠從接收到的通信協議對應的信號中解析出報文，將其轉換為另一種通信協議對應的信號并輸出。

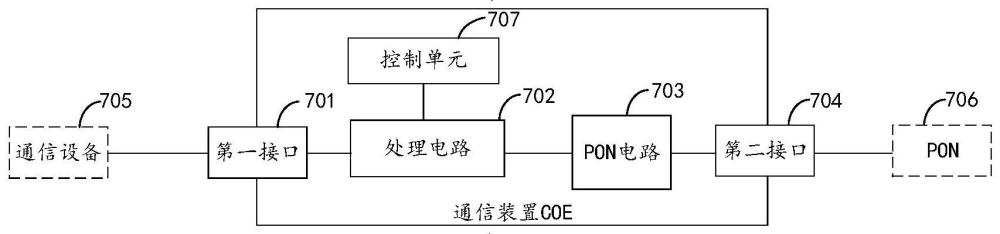

2、第一方面，提供一種通信裝置。該通信裝置，包括：第一接口、處理電路、pon電路以及第二接口；處理電路分別耦合第一接口以及pon電路，pon電路耦合第二接口；第一接口，用于通信設備，具體用于接收通信設備傳輸的第一信號，并從第一信號中解析第一報文，第一報文包括第一通信協議的報文；處理電路，用于將第一報文轉換為第二報文，第二報文包括第二通信協議的報文；pon電路，用于將第二報文轉換為第二信號；第二接口，用于耦合無源光纖網絡，具體用于將第二信號傳輸至無源光纖網絡。

3、那么，上述方案中的通信裝置能夠從接收自通信設備的信號中解析出包括的第一通信協議的報文，再將解析出的報文轉換為包括第二通信協議的報文的新的報文，并將新的報文轉換為相應的信號輸出至無源光纖網絡。具體的，該方案中的通信裝置能夠將對應于通信設備的通信協議的報文轉換為無源光纖網絡對應的通信協議的報文，實現報文的協議轉換。一般來說，通信設備之間主要通過線纜或無線的方式實現信號傳輸，而無源光纖網絡則通過光纖作為傳輸介質實現信號傳輸。因此，通信設備與無源光纖網絡的傳輸介質是不同的，其各自對應的通信協議是不同的，無法實現信號傳輸。那么，通過上述方案中的通信裝置，能夠通過通信協議轉換，將通信設備所傳輸的信號中的報文轉換為無源光纖網絡所傳輸信號中的報文，使得通信設備與無源光纖網絡之間能夠進行信號傳輸，實現通信，提升了信號傳輸的質量和效率。通常，無源光纖網絡已經完成相應的網絡架構的部署。進一步地，通過該方案，通信設備與通信設備之間的信號傳輸，能夠依靠現有的無源光纖網絡的網絡架構實現，無需進行更多設備及線纜的部署，兼容性更高，且能夠有效降低通信網絡的部署成本。

4、在一種可能的實現方式中，第一通信協議和第二通信協議不同。

5、那么，上述方案能夠將一種通信協議的報文轉換為另一種通信協議的報文，實現報文的通信協議轉換?；谕瓿赏ㄐ艆f議轉換的報文，不同通信協議所對應的設備或網絡之間能夠實現信號傳輸。同時，兩種不同的設備或網絡之間的信號傳輸，能夠依賴其中一種設備或網絡對應的網絡架構實現。那么，通過上述方案，首先能夠完成兩種不同的通信協議之間的報文轉換，使得兩種通信協議各自對應的設備或網絡之間能夠實現信號傳輸，并且基于一種網絡架構能夠實現兩種通信協議的信號傳輸，提升了設備或網絡的兼容性。

6、在一種可能的實現方式中，第一通信協議，包括：通用公共無線接口協議；第二通信協議，包括：以太網協議。

7、那么，上述方案能夠將通用公共無線接口協議的報文轉換為以太網協議的報文，實現報文的通信協議轉換。進一步地，通過公共無線接口協議以及以太網協議所對應的設備或網絡，能夠實現兩種通信協議之間的信號傳輸。同時，由于公共無線接口協議和以太網協議分別包括不同的設備或網絡，通過上述方案，公共無線接口協議以及以太網協議的信號傳輸，能夠依賴公共無線接口協議或以太網協議所對應任一種網絡架構實現。那么，通過上述方案，能夠完成公共無線接口協議以及以太網協議之間的報文轉換，使得兩種通信協議之間能夠實現信號傳輸，并且基于公共無線接口協議或以太網協議中的一種網絡架構能夠實現兩種通信協議的信號傳輸。

8、在一種可能的實現方式中，通信設備包括室內基帶單元或射頻拉遠單元。

9、那么，上述方案能夠應用于室內基帶單元或射頻拉遠單元。通常，接入網的架構中包括室內基帶單元、射頻拉遠單元，兩者之間需要通過光纖連接，實現信號傳輸。那么，通過上述方案，室內基帶單元與射頻拉遠單元之間的信號傳輸，依賴無源光纖網絡的網絡架構能夠實現，無需再進行光纖的部署，降低了施工難度或部署成本。例如，部署光纖往往需要在小區內破土動工，難度較大且成本較高。

10、在一種可能的實現方式中，通信設備包括室內基帶單元，pon電路具體用于執行光線路終端功能，將第二報文轉換為第二信號。

11、那么，上述方案能夠應用于室內基帶單元，通過通信裝置中的pon電路執行光線路終端功能，將報文轉換為相應信號。例如，當通信裝置已經對室內基帶單元發送的信號中的報文完成通信協議轉換，即將室內基帶單元發送的信號中解析出的公共無線接口協議的報文轉換為以太網協議的報文。但是，該報文無法直接輸出至無源光纖網絡，通信設備與無源光纖網絡之間難以實現信號傳輸。因此，需要通過通信裝置中的pon電路執行光線路終端功能，將以太網協議的報文轉換為相應的信號，再輸出至無源光纖網絡，從而實現兩種通信協議之間的信號傳輸。其中，pon電路執行的光線路終端功能包括：支持點到多點(point?tomultiple?point，p2mp)傳送技術、對用戶端設備控制、管理以及測距等(例如對用戶端設備進行上行信道帶寬調度)。那么，上述方案通過通信裝置中的pon電路的光線路終端功能，能夠將所轉換的以太網協議的報文，再轉換為相應的信號，從而實現兩種通信協議之間的信號傳輸。

12、在一種可能的實現方式中，通信設備包括射頻拉遠單元，pon電路具體用于執行光網絡單元功能，將第二報文轉換為第二信號。

13、那么，上述方案能夠應用于射頻拉遠單元，通過通信裝置中的pon電路執行光網絡單元功能，將報文轉換為相應信號。例如，當通信裝置已經對射頻拉遠單元發送的信號中的報文完成通信協議轉換，即將射頻拉遠單元發送的信號中解析的公共無線接口協議的報文轉換為以太網協議的報文。但是，該報文無法直接輸出至無源光纖網絡，通信設備與無源光纖網絡之間難以實現信號傳輸。因此，需要通過通信裝置中的pon電路執行光網絡單元功能，將以太網協議的報文轉換為相應的信號，再輸出至無源光纖網絡，從而實現兩種通信協議之間的信號傳輸。那么，上述方案通過通信裝置中的pon電路的光網絡單元功能，能夠將所轉換的以太網協議的報文，再轉換為相應的信號，從而實現兩種通信協議之間的信號傳輸。此外，僅通過復用相應的網絡架構，通常實現的是點到點的信號傳輸。例如，一個bbu通過復用相應的網絡架構能夠與一個rru點到點地進行信號傳輸。但是，基于上述方案的通信裝置，通過在bbu側部署一個上述方案提供的通信裝置執行光線路終端功能，在rru側部署多個上述方案所提供的通信裝置執行光網絡單元功能，通過復用相應的網絡架構就能夠實現點到多點的傳輸，即一個bbu能夠與多個rru進行點到多點的信號傳輸。

14、在一種可能的實現方式中，通信裝置還包括：控制電路；控制電路連接于處理電路，用于控制通信裝置實現以下中的一項或多項功能：啟動、軟件加載、升級。

15、那么，上述方案中還可以通過處理電路連接的控制電路，控制通信裝置的啟動、軟件加載、升級。在一種可能的實現方式中，僅在某一固定時間段，通信設備與無源光纖網絡之間需要進行信號傳輸。那么，通過通信裝置中的控制電路，能夠控制該通信裝置在該固定時間段啟動，保證通信設備與無源光纖網絡之間能夠進行信號傳輸，且有效降低了能耗。又例如，基于通信協議的更新、通信設備的技術更新等，通信裝置還需要進行相應的軟件加載、升級。那么，通過通信裝置中的控制電路，能夠控制該通信裝置進行相應的軟件加載、升級，保證通信裝置的兼容性。

16、第二方面，提供一種通信裝置。該通信裝置，包括：第一接口、處理電路、pon電路以及第二接口；處理電路分別耦合第一接口以及pon電路，pon電路耦合所述第二接口；第二接口，用于耦合無源光纖網絡，具體用于接收無源光纖網絡傳輸的第二信號，并從第二信號中解析第二報文，第二報文包括第二通信協議的報文；處理電路，用于將第二報文轉換為第一報文，第一報文包括第一通信協議的報文；pon電路，用于將第一報文轉換為第一信號；第一接口，用于耦合通信設備，具體用于將第一信號傳輸至通信設備。

17、那么，上述方案中的通信裝置能夠從接收自無源光纖網絡的信號中解析出包括的第二通信協議的報文，再將解析出的報文轉換為包括第一通信協議的報文的新的報文，并將新的報文轉換為相應的信號輸出至通信設備。具體的，該方案中的通信裝置能夠將對應于無源光纖網絡的通信協議的報文轉換為通信設備對應的通信協議的報文，實現報文的協議轉換。由于通信設備與無源光纖網絡的傳輸介質是不同，其各自對應的通信協議是不同，通常無法直接進行信號傳輸。那么，通過上述方案中的通信裝置，能夠通過通信協議轉換，將無源光纖網絡所傳輸的信號中的報文轉換為通信設備所傳輸信號中的報文，使得通信設備與無源光纖網絡之間能夠實現信號傳輸。

18、在一種可能的實現方式中，第一通信協議與第二通信協議不同。

19、在一種可能的實現方式中，第一通信協議，包括：通用公共無線接口協議；第二通信協議，包括：以太網協議。

20、在一種可能的實現方式中，通信設備包括室內基帶單元或射頻拉遠單元。

21、在一種可能的實現方式中，通信設備包括室內基帶單元，pon電路具體用于執行光線路終端功能，將第二報文轉換為第二信號。

22、在一種可能的實現方式中，通信設備包括射頻拉遠單元，pon電路具體用于執行光網絡單元功能，將第二報文轉換為第二信號。

23、在一種可能的實現方式中，通信裝置還包括：控制電路；控制電路連接于處理電路，用于控制通信裝置實現以下中的一項或多項功能：啟動、軟件加載、升級。

24、第三方面，提供一種通信方法。該通信方法，包括：接收通信設備傳輸的第一信號，并從第一信號中解析第一報文，第一報文包括第一通信協議的報文；第一報文轉換為第二報文，第二報文包括第二通信協議的報文；將第二報文轉換為第二信號；將第二信號傳輸至無源光纖網絡。

25、在一種可能的實現方式中，第一通信協議和第二通信協議不同。

26、在一種可能的實現方式中，第一通信協議，包括：通用公共無線接口協議；第二通信協議，包括：以太網協議。

27、在一種可能的實現方式中，通信設備包括室內基帶單元，將第二報文轉換為第二信號，包括：執行光線路終端功能，將第二報文轉換為第二信號。

28、在一種可能的實現方式中，通信設備包括射頻拉遠單元，將第二報文轉換為第二信號，包括：執行光網絡單元功能，將第二報文轉換為第二信號。

29、第四方面，提供一種通信方法。該通信方法，包括：接收無源光纖網絡傳輸的第二信號，并從第二信號中解析第二報文，第二報文包括第二通信協議的報文；將第二報文轉換為第一報文，第一報文包括第一通信協議的報文；將第一報文轉換為第一信號；將第一信號傳輸至通信設備。

30、在一種可能的實現方式中，第一通信協議與第二通信協議不同。

31、在一種可能的實現方式中，第一通信協議，包括：通用公共無線接口協議；第二通信協議，包括：以太網協議。

32、在一種可能的實現方式中，通信設備包括室內基帶單元，將第一報文轉換為第一信號，包括：執行光線路終端功能，將第一報文轉換為第一信號。

33、在一種可能的實現方式中，通信設備包括射頻拉遠單元，將第一報文轉換為第一信號，包括：執行光網絡單元功能，將第一報文轉換為第一信號。

34、第五方面，提供一種通信設備。該通信設備，包括：電路板，以及設置于電路板上的如第一方面或第二方面中任一項所述的通信裝置。

35、在一種可能的實現方式中，上述的通信設備包括以下中的任一：室內基帶單元、射頻拉遠單元、光線路終端、光網絡單元。

36、第六方面，提供一種無源光纖網絡。該無源光纖網絡，包括：包括光線路終端和至少一個光網絡單元，以及至少一個如第一方面或第二方面中任一項所述的通信裝置。

37、在一種可能的實現方式中，上述的光線路終端包括如第一方面或第二方面中任一項所述的通信裝置，和/或,所述光網絡單元包括如第一方面或第二方面中任一項所述的通信裝置。

38、其中，第三方面至第六方面中任一種設計方式所帶來的技術效果可參見上述第一方面至第二方面中不同設計方式所帶來的技術效果，此處不再贅述。
