本技術涉及地漏，更具體地說，涉及一種防臭效果好的地漏。

背景技術：

1、排水地溝通常是大型廚房必備的設施，排水地溝能夠收集廚房中的各種廢水，包括洗滌污水、清洗水以及流失的食物殘?jiān)龋@些污水通過地溝被導入到污水處理系統或者污水管道中，確保及時和有效的處理和排放，現有的大型廚房的冷庫因水汽較大，污水從排水地溝排出是因來不及排出常常會溢到外面，并且排水地溝通常不能有效隔絕污水的臭氣。

2、針對上述問題，關于排水地溝通常不能有效隔絕污水臭氣的技術問題而言，經過大量的檢索，查詢到專利公告號cn208633237u的冷庫用排水地溝，包括蓋板、集水槽、排水緩沖件和排水管，其特征在于：所述集水槽和排水緩沖件之件設置有密封圈，所述排水緩沖件內設置有碗狀存水槽，所述集水槽的一側延伸有污水緩存槽。本實用新型的冷庫用排水地溝在集水槽的一側延伸有污水緩存槽，冷庫中的水汽較大，當污水來不及排出時，污水緩存槽能夠起到污水緩存的作用，從而能夠保證污水不溢到外面；密封圈和碗狀存水槽的設計能夠有效阻隔臭氣；水平調節桿的設計使得排水地溝安裝更便捷；但是該專利所提供的技術方案存在以下問題：

3、（1）碗狀存水槽雖然能夠儲存部分污水起到防臭作用，但是碗狀存水槽的頂端和底端均需要通過額外的固定結構進行組裝，使得在需要拆卸維護時不夠方便，且其增添了地漏內部空間，使得污水排出效率也會受到一定影響；

4、（2）污水通過地漏中的過濾網排出時，會持續有過濾后的雜物蓄積在過濾網上，因此易造成過濾網堵塞，使得需要用戶頻繁拆卸維護，不夠方便。

5、本實用新型將現有的碗狀存水槽設置成環形凹槽，且設置額外的溢流口，使得碗狀存水槽與溢流口一體設置且可直接與排水管組裝，不需要額外結構進行固定，使得地漏內部空間更加寬敞，且拆卸維護更加快捷。

技術實現思路

1、本實用新型旨在于解決上述背景技術提出的技術問題，提供一種防臭效果好的地漏。

2、為實現上述目的，本實用新型提供如下技術方案：一種防臭效果好的地漏，包括：托架、排水管和網蓋，所述托架的底端安裝有排水管，所述托架的頂端安裝有網蓋，所述托架的底端安裝有排水斗，所述排水斗的頂端中間安裝有過濾網兜，所述過濾網兜的內部中間轉動連接有貫穿至網蓋表面的轉桿，所述轉桿的底端設置有防堵機構，所述排水斗的外表面四周設置有防臭機構。

3、進一步的優選方案：所述防臭機構包括：防臭內筒、溢流口和積水槽；

4、防臭內筒套設于排水斗的外表面四周，防臭內筒的外表面四周分別貫穿有溢流口，防臭內筒的底部開設有積水槽。

5、進一步的優選方案：所述防堵機構包括：連接套、推料板和疏通桿；

6、連接套固裝于轉桿的外表面下端，連接套的一側固裝有推料板，推料板的頂端固裝有疏通桿。

7、進一步的優選方案：所述積水槽的頂部中間呈圓臺形設置，排水斗的底端固定有延伸至積水槽內部的出水口。

8、進一步的優選方案：所述疏通桿設置有三個，三個疏通桿的高度由內向外逐步增加，三個疏通桿的呈圓形設置。

9、進一步的優選方案：所述排水斗的頂端四周安裝有與托架內壁相貼合的密封環，密封環采用橡膠制成。

10、進一步的優選方案：所述網蓋有多個橫向設置和豎向設置的柵欄板卡接而成，柵欄板的頂端開設有導流槽。

11、有益效果

12、1、通過設置防臭機構，在地漏使用時，污水通過出水口流下后會先儲存在積水槽中，隨著后續污水流入可通過溢流口溢出；而當污水不再流入時，則會有部分污水積存在積水槽中，從而隔絕地漏中的臭氣回流，起到防臭作用；且由于防臭內筒、溢流口和積水槽一體設置并直接與排水管組裝，不需要額外結構進行固定，使得地漏內部空間更加寬敞，且拆卸維護更加快捷；

13、2、通過設置防堵機構，用戶如發現地漏排水緩慢時，可用手握住轉桿并進行轉動；從而可讓推料板以及推料板上的三個疏通桿以轉桿為圓心在過濾網兜內部四周轉動；進而可讓推料板以及推料板上的三個疏通桿推動過濾網兜攔截的雜質，防止雜質積聚導致堵塞；當?shù)芈┬枰S護時，用戶還可直接向上提起轉桿，從而將過濾網兜向上拉起，且拉起的過濾網兜還可進一步帶動網蓋脫離托架的頂端，以便拆卸維護，操作簡便；

14、3、綜上所述，該種防臭效果好的地漏，防臭機構通過設置積水槽、溢流口和防臭內筒，有效阻止污水中的臭氣回流到地漏內部和室內空間；防堵機構通過轉桿、推料板和疏通桿，用于處理地漏因雜質堵塞而排水緩慢的問題。

技術特征：

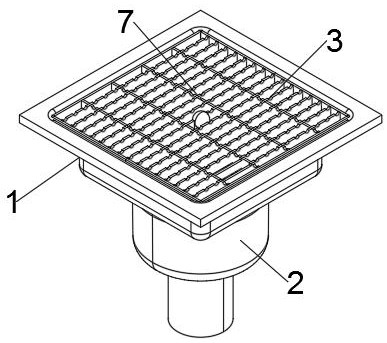

1.一種防臭效果好的地漏，包括：托架（1）、排水管（2）和網蓋（3），其特征在于：所述托架（1）的底端安裝有排水管（2），所述托架（1）的頂端安裝有網蓋（3），所述托架（1）的底端安裝有排水斗（5），所述排水斗（5）的頂端中間安裝有過濾網兜（6），所述過濾網兜（6）的內部中間轉動連接有貫穿至網蓋（3）表面的轉桿（7），所述轉桿（7）的底端設置有防堵機構，所述排水斗（5）的外表面四周設置有防臭機構。

2.根據權利要求1所述的一種防臭效果好的地漏，其特征在于：所述防臭機構包括：防臭內筒（4）、溢流口（401）和積水槽（402）；

3.根據權利要求1所述的一種防臭效果好的地漏，其特征在于：所述防堵機構包括：連接套（8）、推料板（9）和疏通桿（10）；

4.根據權利要求2所述的一種防臭效果好的地漏，其特征在于：所述積水槽（402）的頂部中間呈圓臺形設置，排水斗（5）的底端固定有延伸至積水槽（402）內部的出水口（501）。

5.根據權利要求3所述的一種防臭效果好的地漏，其特征在于：所述疏通桿（10）設置有三個，三個疏通桿（10）的高度由內向外逐步增加，三個疏通桿（10）的呈圓形設置。

6.根據權利要求1所述的一種防臭效果好的地漏，其特征在于：所述排水斗（5）的頂端四周安裝有與托架（1）內壁相貼合的密封環（502），密封環（502）采用橡膠制成。

7.根據權利要求1所述的一種防臭效果好的地漏，其特征在于：所述網蓋（3）有多個橫向設置和豎向設置的柵欄板卡接而成，柵欄板的頂端開設有導流槽。

技術總結
本技術提供了一種防臭效果好的地漏，包括：托架、排水管和網蓋，托架的底端安裝有排水管，托架的頂端安裝有網蓋，托架的底端安裝有排水斗，排水斗的頂端中間安裝有過濾網兜，過濾網兜的內部中間轉動連接有貫穿至網蓋表面的轉桿，轉桿的底端設置有防堵機構，排水斗的外表面四周設置有防臭機構。該種防臭效果好的地漏，防臭機構通過設置積水槽、溢流口和防臭內筒，有效阻止污水中的臭氣回流到地漏內部和室內空間；防堵機構通過轉桿、推料板和疏通桿，用于處理地漏因雜質堵塞而排水緩慢的問題。

技術研發人員：古兆霖
受保護的技術使用者：建研科技發展（深圳）有限公司
技術研發日：20240712
技術公布日：2025/4/28
