本發明涉及可穿戴設備，尤其涉及一種穿戴設備及其鎖緊裝置。

背景技術：

1、如今，對講機、執法記錄儀等電子終端設備功能越來越多樣化。市場傳統的便攜穿戴設備，僅僅通過磁吸的固定方式，即該便攜設備安裝磁吸固定件，電子終端設備安裝磁吸固定件，通過磁吸方式將終端設備固定在便攜穿戴設備上。此種固定方式往往并不牢靠，容易導致電子設備脫落，影響用戶體驗。在許多使用場景中，需要將設備便捷快速的固定在腰帶上，并且需要牢靠，不能輕易掉落。

技術實現思路

1、本發明要解決的技術問題在于，提供一種穿戴設備及其鎖緊裝置。

2、本發明解決其技術問題所采用的技術方案是：構造一種鎖緊裝置，包括第一殼體、第二殼體以及套殼，所述第一殼體包括板狀主體以及形成于所述板狀主體一側的容置部，所述容置部呈柱狀，且所述容置部內腔形成容置腔，所述容置部的周向側壁設有若干通槽，所述通槽內設有活動扣；

3、所述套殼用于套設在所述容置部的外周，且所述套殼的內側壁設有與所述通槽相對設置的凹槽，所述套殼與所述板狀主體之間還設有彈性件；

4、所述第二殼體包括板狀部以及形成于所述板狀部一側的置入部，所述置入部用于置入所述容置腔，所述板狀部與所述套殼之間通過驅動結構連接；

5、所述鎖緊裝置包括解鎖狀態和鎖定狀態，所述鎖緊裝置處于解鎖狀態時，所述活動扣位于所述通槽和所述凹槽內，不抵緊所述置入部的外周；所述鎖緊裝置處于鎖定狀態時，所述驅動結構驅動所述套殼下壓，使所述活動扣脫離所述凹槽而朝向所述置入部的外周移動，以抵緊所述置入部的外周。

6、在一些實施例中，所述置入部的外周設有限位槽，以供所述活動扣的部分置入其中，以使所述鎖緊裝置處于所述鎖定狀態。

7、在一些實施例中，所述驅動結構包括：在所述套殼朝向所述板狀部的一端形成的插槽部與平面部，以及在所述板狀部朝向所述套殼一側延伸的插接部；

8、其中，所述鎖緊裝置處于解鎖狀態時，所述插接部位于所述插槽部內；所述鎖緊裝置處于鎖定狀態時，所述插接部抵接在所述平面部上，以驅動所述套殼向下運動。

9、在一些實施例中，所述插槽部沿周向的兩側為斜面，所述插接部沿周向的兩側為斜面。

10、在一些實施例中，所述插槽部內設有第一定位槽，所述平面部上設有第二定位槽，所述插接部設有與所述第一定位槽或第二定位槽相配合的凸起。

11、在一些實施例中，所述容置腔內設有至少一組第一磁吸件；

12、所述置入部內設有與所述第一磁吸件相配合的至少一組第二磁吸件。

13、在一些實施例中，所述板狀主體位于所述容置部一側設有環狀槽；

14、所述套殼朝向所述板狀主體一側設有安裝槽，所述彈性件位于所述安裝槽內與所述環狀槽內。

15、在一些實施例中，所述容置部的外側壁設有若干凸部，所述凸部沿所述容置部的高度方向延伸設置；

16、所述套殼的內側壁設有若干與所述凸部相卡合的凹部。

17、在一些實施例中，所述板狀部背離所述置入部一側設有用于與終端連接的接口。

18、本發明還構造一種穿戴設備，包括上述任一實施例所述的鎖緊裝置，以及與所述板狀主體背離所述容置部的一側連接的卡夾。

19、實施本發明具有以下有益效果：該鎖緊裝置可實現第一殼體與第二殼體的開合連接，二者連接穩固，第二殼體不容易脫出該第一殼體，該鎖緊裝置結構可靠性高，且裝配簡單，工藝成本低。

技術特征：

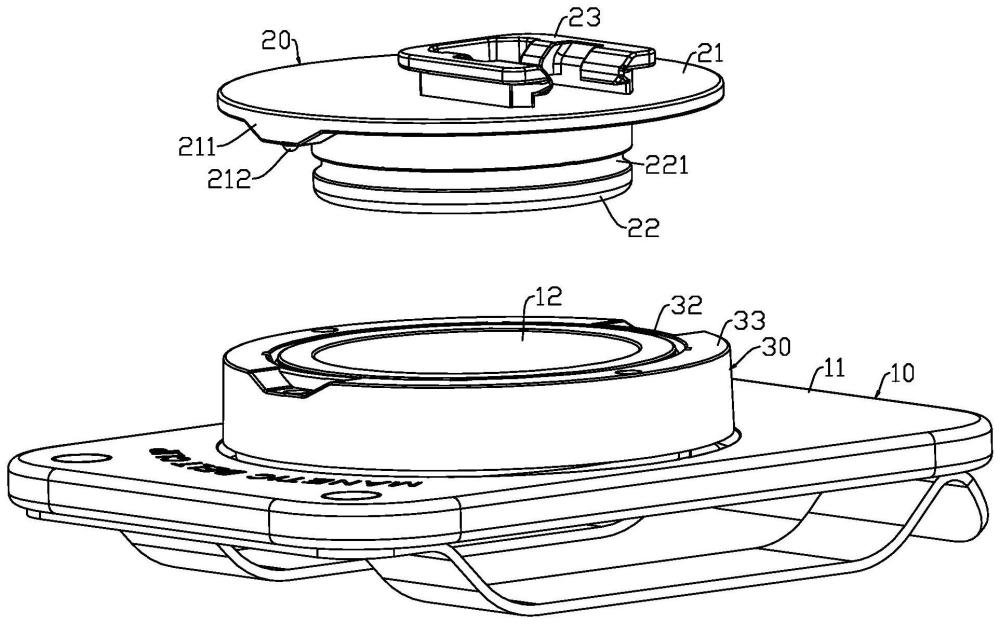

1.一種鎖緊裝置，其特征在于，包括第一殼體(10)、第二殼體(20)以及套殼(30)，所述第一殼體(10)包括板狀主體(11)以及形成于所述板狀主體(11)一側的容置部(12)，所述容置部(12)呈柱狀，且所述容置部(12)內腔形成容置腔，所述容置部(12)的周向側壁設有若干通槽(121)，所述通槽(121)內設有活動扣(40)；

2.根據權利要求1所述的鎖緊裝置，其特征在于，所述置入部(22)的外周設有限位槽(221)，以供所述活動扣(40)的部分置入其中，以使所述鎖緊裝置處于所述鎖定狀態。

3.根據權利要求1所述的鎖緊裝置，其特征在于，所述驅動結構包括：在所述套殼(30)朝向所述板狀部(21)的一端形成的插槽部(32)與平面部(33)，以及在所述板狀部(21)朝向所述套殼(30)一側延伸的插接部(211)；

4.根據權利要求3所述的鎖緊裝置，其特征在于，所述插槽部(32)沿周向的兩側為斜面，所述插接部(211)沿周向的兩側為斜面。

5.根據權利要求4所述的鎖緊裝置，其特征在于，所述插槽部(32)內設有第一定位槽(321)，所述平面部(33)上設有第二定位槽(331)，所述插接部(211)設有與所述第一定位槽(321)或第二定位槽(331)相配合的凸起(212)。

6.根據權利要求1所述的鎖緊裝置，其特征在于，所述容置腔內設有至少一組第一磁吸件；

7.根據權利要求1所述的鎖緊裝置，其特征在于，所述板狀主體(11)位于所述容置部(12)一側設有環狀槽(111)；

8.根據權利要求1所述的鎖緊裝置，其特征在于，所述容置部(12)的外側壁設有若干凸部(122)，所述凸部(122)沿所述容置部(12)的高度方向延伸設置；

9.根據權利要求1所述的鎖緊裝置，其特征在于，所述板狀部(21)背離所述置入部(22)一側設有用于與終端連接的接口(23)。

10.一種穿戴設備，其特征在于，包括上述權利要求1至9任一項所述的鎖緊裝置，以及與所述板狀主體(11)背離所述容置部(12)的一側連接的卡夾。

技術總結
本發明公開一種穿戴設備及其鎖緊裝置，鎖緊裝置包括第一殼體、第二殼體以及套殼，第一殼體包括板狀主體以及形成于板狀主體一側的容置部，容置部呈柱狀，且容置部內腔形成容置腔，容置部的周向側壁設有若干通槽，通槽內設有活動扣；套殼的內側壁設有凹槽，套殼與板狀主體之間還設有彈性件；第二殼體包括板狀部與置入部，板狀部與套殼之間通過驅動結構連接；鎖緊裝置包括解鎖狀態和鎖定狀態，鎖緊裝置處于解鎖狀態時，活動扣不抵緊置入部的外周；鎖緊裝置處于鎖定狀態時，活動扣抵緊置入部的外周。該鎖緊裝置可實現第一殼體與第二殼體的開合連接，二者連接穩固，第二殼體不容易脫出該第一殼體，該鎖緊裝置結構可靠性高，且裝配簡單，工藝成本低。

技術研發人員：周云浩,孔凡磷,吳玉中
受保護的技術使用者：海能達通信股份有限公司
技術研發日：
技術公布日：2025/4/28
