本申請涉及通信，尤其涉及一種射頻處理電路、信號處理方法及射頻處理設備。

背景技術：

1、隨著通信技術的發展，通信設備工作頻率逐步升高，導致電磁波空間傳播損耗增加，需要宏站側具有更高的等效全向輻射功率(equivalent?isotropic?radiated?power，eirp)來補償路徑損耗。當前主要利用混合波束成型(hybrid?beamforming，hbf)架構的相關技術通過增大天線增益的技術手段來增大eirp。然而，通過hbf架構來增大天線增益的技術手段，需要單個射頻通道驅動更多的天線陣元，會導致波束寬度變窄。在更窄的波束寬度下，需要更多的波束進行時間輪循才能實現全空域覆蓋，進而導致網絡系統性能損失增大。

2、因此，如何減少全空域覆蓋時的波束輪循時間，降低網絡系統性能損失成為亟待解決的技術問題。

技術實現思路

1、本申請實施例提供一種射頻處理電路、信號處理方法及射頻處理設備，減少全空域覆蓋時的波束輪循時間，降低網絡系統性能損失。

2、為達到上述目的，本申請的實施例采用如下技術方案：

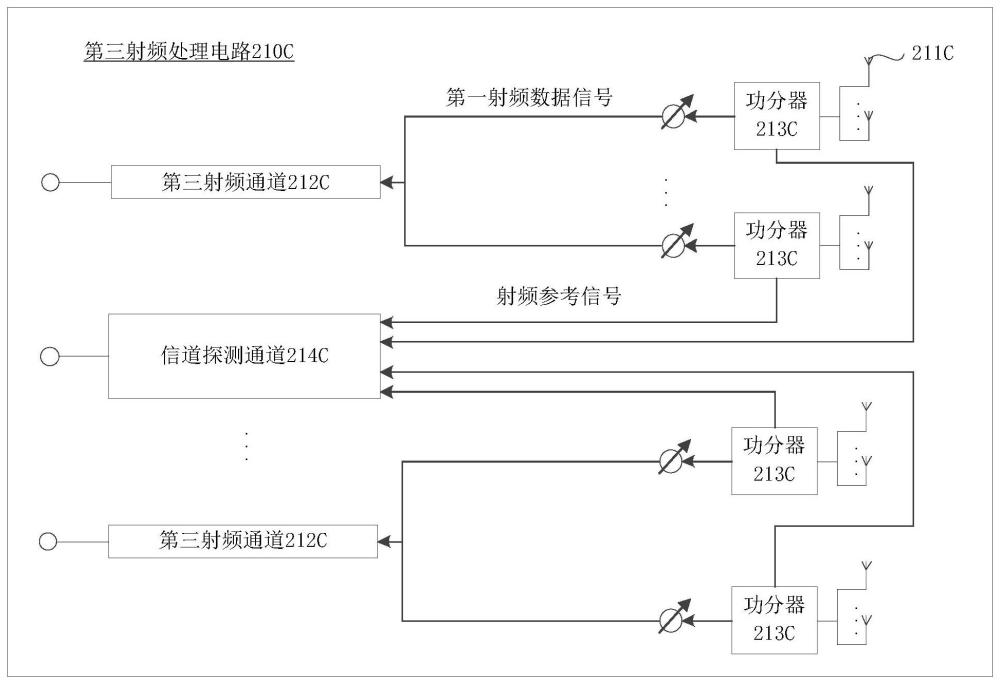

3、第一方面，提供了一種射頻處理電路，該方射頻處理電路包括射頻通道、多個功分器和信道探測通道。多個功分器的合路端與多個天線陣元對應耦合；多個功分器的第一分路端與射頻通道的輸入端耦合；多個功分器的第二分路端與信道探測通道的輸入端耦合。多個功分器用于：從多個天線陣元處獲取對應的多個射頻信號，對多個射頻信號進行分路處理，得到多個第一射頻數據信號和多個射頻參考信號。射頻通道用于：輸入多個第一射頻數據信號。信道探測通道用于：輸入多個射頻參考信號；多個射頻參考信號用于實現獲取天線陣元級信道信息。

4、在本申請實施例中，通過一個射頻通道與多個天線陣元的映射，實現射頻通道數量與天線陣元數量的解耦，即相同的天線陣元需要的射頻通道數減少，提升射頻通道與天線陣元之間的收斂比，從而實現在相同的物理口徑面下，容納更多的天線陣元，達到增大天線增益，增強覆蓋的目的。但是，這種實施方式下，單個射頻通道驅動更多的天線陣元，會導致波束寬度變窄，在更窄的波束寬度下，需要更多的波束進行時間輪循才能實現全空域覆蓋，進而導致網絡系統性能損失增大。因此，可以在射頻處理電路中設置功分器和專用信道探測通道，功分器從天線陣元處獲取對應的射頻信號，并對射頻信號進行分路處理，得到天線陣元級的第一射頻數據信號和射頻參考信號。專用信道探測通道輸入天線陣元級的射頻參考信號，由于單個天線陣元波束寬度大，可全空域接收信道信息，從而可以通過信道探測通道輸入的天線陣元級信道信息，在一次或者較少次數的波束輪循后實現獲取天線陣元級信道信息或者全空域信道信息，從而減少全空域覆蓋時的波束輪循時間、縮短信道測量周期、降低時間開銷、降低網絡系統性能損失和延緩信道老化，提高數據傳輸性能。分析可知本申請方案提供的射頻處理電路在增大天線增益的同時實現了減少全空域覆蓋時的波束輪循時間，降低網絡系統性能損失的目的。

5、在一種可能的實施方式中，射頻處理電路還包括選通電路。多個功分器的第二分路端與選通電路的分路端耦合。選通電路的公共端與信道探測通道的輸入端耦合。本實施例通過信道探測通道與選通電路的配合可動態獲取不同天線陣元級信道信息。

6、在一種可能的實施方式中，選通電路為單刀多擲開關。

7、在一種可能的實施方式中，射頻處理電路還包括多個低噪聲放大器。多個低噪聲放大器的輸入端與多個天線陣元對應耦合，多個低噪聲放大器的輸出端與多個功分器的合路端耦合。通過將功分器設置于低噪聲放大器的輸出端，用于接收經過低噪聲放大器處理后的信號，降低由天線陣元端引入的噪聲對射頻參考信號的影響，從而提高功分器側所接收信號的質量。

8、在一種可能的實施方式中，射頻處理電路還包括功率放大器。信道探測通道為功率放大器對應的功率放大器的預失真反饋通道。本實施例通過將信道探測通道與功率放大器的預失真反饋通道共用，減少了射頻電路硬件消耗、降低硬件成本。

9、第二方面，本申請實施例還提供了一種信號處理方法，應用于射頻處理電路，射頻處理電路包括射頻通道、多個功分器和信道探測通道。方法包括：多個功分器從多個天線陣元處獲取對應的多個射頻信號，對多個射頻信號進行分路處理，得到多個第一射頻數據信號和多個射頻參考信號。射頻通道輸入多個第一射頻數據信號。信道探測通道輸入多個射頻參考信號，多個射頻參考信號用于實現獲取天線陣元級信道信息。

10、在一種可能的實施方式中，輸入多個射頻參考信號包括：輸入控制信號。控制信號用于指示對多個射頻參考信號中的一個或多個進行選擇。響應于控制信號，輸入多個射頻參考信號中的一個或多個。

11、在一種可能的實施方式中，射頻處理電路還包括功率放大器。信道探測通道為功率放大器對應的功率放大器的預失真反饋通道。方法還包括：在第一時隙時，射頻通道通過天線陣元發射第二射頻數據信號。輸入多個射頻參考信號中的一個或多個，還包括：在第二時隙時，信道探測通道輸入多個射頻參考信號中的一個或多個。第一時隙與第二時隙為間隔的時隙。

12、第三方面，本申請實施例還提供了一種射頻處理設備，包括電路板及第一方面中任一射頻處理電路，射頻處理電路設置在電路板上。

13、第四方面，本申請實施例還提供了一種通信系統，包括基帶處理設備和如第三方面中的射頻處理設備。基帶處理設備與射頻處理設備耦合。射頻處理設備用于：向基帶處理設備輸出多個射頻參考信號，多個射頻參考信號用于實現獲取天線陣元級信道信息。

14、在一種可能的實施方式中，基帶處理設備用于：根據射頻參考信號獲取射頻處理電路的天線陣元級信道信息。

15、在一種可能的實施方式中，射頻處理設備包括控制器；控制器用于：根據射頻參考信號獲取射頻處理電路的天線陣元級信道信息。

16、關于第二方面、第三方面和第四方面的技術原理和有益效果，可以參考上述第一方面的相關說明，在此不再贅述。

技術特征：

1.一種射頻處理電路，其特征在于，包括射頻通道、多個功分器和信道探測通道；所述多個功分器的合路端與多個天線陣元對應耦合；所述多個功分器的第一分路端與所述射頻通道的輸入端耦合；所述多個功分器的第二分路端與所述信道探測通道的輸入端耦合；

2.根據權利要求1所述的射頻處理電路，其特征在于，所述射頻處理電路還包括選通電路；

3.根據權利要求2所述的射頻處理電路，其特征在于，所述選通電路為單刀多擲開關。

4.根據權利要求1至3任一項所述的射頻處理電路，其特征在于，所述射頻處理電路還包括多個低噪聲放大器；

5.根據權利要求1至4任一項所述的射頻處理電路，其特征在于，所述射頻處理電路還包括功率放大器；

6.一種信號處理方法，其特征在于，應用于射頻處理電路，所述射頻處理電路包括射頻通道、多個功分器和信道探測通道；所述方法包括：

7.根據權利要求6所述的信號處理方法，其特征在于，所述輸入所述多個射頻參考信號，包括：

8.根據權利要求6或7所述的信號處理方法，其特征在于，所述射頻處理電路還包括功率放大器；所述信道探測通道為所述功率放大器對應的功率放大器反饋通道；

9.一種射頻處理設備，其特征在于，包括電路板及權利要求1至5中任一項所述射頻處理電路，所述射頻處理電路設置在所述電路板上。

10.一種通信系統，其特征在于，包括：基帶處理設備和如權利要求9所述的射頻處理設備；所述基帶處理設備與所述射頻處理設備耦合；所述射頻處理設備用于：向所述基帶處理設備輸出多個射頻參考信號；所述多個射頻參考信號用于實現獲取天線陣元級信道信息。

11.根據權利要求10所述的通信系統，其特征在于，所述基帶處理設備用于：根據所述射頻參考信號獲取射頻處理電路的天線陣元級信道信息。

12.根據權利要求10所述的通信系統，其特征在于，所述射頻處理設備包括控制器；所述控制器用于：根據所述射頻參考信號獲取射頻處理電路的天線陣元級信道信息。

技術總結
本實施例提供了一種射頻處理電路、信號處理方法及射頻處理設備，應用于通信技術領域。該射頻處理電路包括射頻通道、多個功分器和信道探測通道。多個功分器的合路端與多個天線陣元對應耦合。多個功分器的第一分路端與射頻通道的輸入端耦合。多個功分器的第二分路端與信道探測通道的輸入端耦合。多個功分器用于：從多個天線陣元處獲取對應的多個射頻信號，對多個射頻信號進行分路處理，得到多個第一射頻數據信號和多個射頻參考信號。射頻通道用于：輸入多個第一射頻數據信號。信道探測通道用于：輸入多個射頻參考信號。多個射頻參考信號用于實現獲取天線陣元級信道信息。本實施例可減少全空域覆蓋時的波束輪循時間，降低網絡系統性能損失。

技術研發人員：楊博,夏欣,林華炯
受保護的技術使用者：華為技術有限公司
技術研發日：
技術公布日：2025/4/28
