本技術涉及通信，特別是涉及一種信令傳輸方法、網元、網絡功能及存儲介質。

背景技術：

1、隨著通信技術的發展，出現了無線接入網(radio?access?network,ran)服務化技術，ran服務化后，ran與核心網側的網絡功能(network?function，nf)間可以通過服務化接口靈活的互相訪問。

2、ran服務化帶來nf選擇靈活性的同時，也帶來了需要解決的路由優化問題。例如，當ue初始注冊時由于ran可以選擇全網的接入和移動性管理功能(access?and?mobilitymanagement?function，amf)，因此可能無法選擇出對ue或ran來說路由優化的amf；又例如，在尋呼處于空閑(cm_idle)狀態的ue時，amf按照當前尋呼區域?qū)ず魎e失敗后，amf如果通過ue注冊區域內全部ran節點執行全網尋呼，在ran服務化的情況下會導致網絡資源耗費較多且尋呼效率較低。

3、為解決前述上下行信令路由優化問題，亟需提供適配ran服務化的信令傳輸機制。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種能夠適配ran服務化的信令傳輸方法、網元、網絡功能及存儲介質。

2、第一方面，本技術提供了一種信令傳輸方法，應用于目標網元，包括：

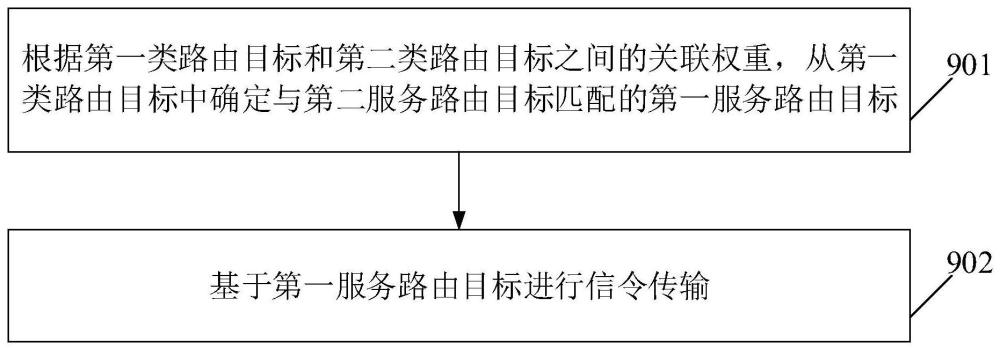

3、根據第一類路由目標和第二類路由目標之間的關聯權重，從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標；

4、基于所述第一服務路由目標進行信令傳輸；

5、其中，所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標。

6、在其中一個實施例中，所述第一服務路由目標與所述第二服務路由目標之間的關聯權重處于預設權重范圍。

7、在其中一個實施例中，所述第一類路由目標為核心網中的第一網絡功能nf，所述第二類路由目標為跟蹤區域ta，或者，所述第一類路由目標為ta，所述第二類路由目標為核心網中的第一nf。

8、在其中一個實施例中，所述第一類路由目標為核心網中的第一nf，所述第二類路由目標為ta，所述第一服務路由目標為第一目標nf；所述基于所述第一服務路由目標進行信令傳輸，包括：向所述第一目標nf發送上行信令。

9、在其中一個實施例中，所述第二服務路由目標為用戶設備ue當前接入的接入網元所屬的ta，或者，所述第二服務路由目標為ue即將接入的接入網元所屬的ta。

10、在其中一個實施例中，所述第二服務路由目標為ue當前接入的接入網元所屬的ta，所述目標網元為所述ue當前接入的接入網元。

11、在其中一個實施例中，所述上行信令用于獲取所述第一目標nf的初始服務。

12、在其中一個實施例中，所述第二服務路由目標為ue即將接入的接入網元所屬的ta；所述目標網元包括：ue當前接入的接入網元，或，核心網中的任一種nf。

13、在其中一個實施例中，所述核心網中的任一種nf包括以下的一種：

14、接入和移動性管理功能amf、會話管理功能smf、位置管理功能lmf。

15、在其中一個實施例中，所述從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標，包括：在滿足執行條件時，從至少一個第一nf中確定第一目標nf；

16、其中，所述執行條件包括以下至少一項：

17、當前ue接入的第一nf無法為所述ue提供服務；

18、接收源接入網元發送的目標重定位指示，所述目標重定位指示用于表征重定位所述第一nf；

19、目標接入網元距離所述當前ue接入的第一nf之間的距離大于或等于距離閾值。

20、在其中一個實施例中，所述從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標，包括：從所述第一類路由目標中確定與所述第二服務路由目標匹配的至少一個服務路由目標，每個所述服務路由目標與所述第二服務路由目標之間的關聯權重大于預設權重；從所述至少一個服務路由目標中確定所述第一服務路由目標，所述第一服務路由目標為所述至少一個服務路由目標中所述關聯權重最大的一個服務路由目標。

21、在其中一個實施例中，所述第一nf包括以下任一種：接入和移動性管理功能amf、會話管理功能smf、位置管理功能lmf。

22、在其中一個實施例中，所述第一類路由目標為ta，所述第二類路由目標為核心網中的第一nf，所述第一服務路由目標為目標ta；所述基于所述第一服務路由目標進行信令傳輸，包括：根據所述目標ta和當前尋呼區域內的至少一個ta，確定目標尋呼區域；向所述目標尋呼區域內ta所在的接入網元發送尋呼消息，以尋呼處于空閑狀態的ue。

23、在其中一個實施例中，所述第一類路由目標為ta，所述第二類路由目標為核心網中的第一nf，所述第一服務路由目標為目標ta；所述基于所述第一服務路由目標進行信令傳輸，包括：若基于當前尋呼區域?qū)ず籼幱诳臻ecm_idle狀態的ue失敗，則向所述目標ta所在的接入網元發送尋呼消息，以尋呼所述處于cm_idle狀態的ue。

24、在其中一個實施例中，所述第二服務路由目標為第一目標nf，所述根據第一類路由目標和第二類路由目標之間的關聯權重，從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標，包括：

25、確定為所述當前尋呼區域內的至少一個ta提供服務的第一目標nf；

26、根據所述關聯權重，從所述第一目標nf關聯的ta中確定至少一個第一ta，所述第一ta與所述第一目標nf之間的關聯權重處于預設權重范圍；

27、從所述至少一個第一ta中確定所述目標ta；

28、其中，所述目標ta中包括所述至少一個第一ta中與所述當前尋呼區域內的至少一個ta不重復的ta，和/或，所述目標ta與所述ue歷史最近所處ta之間的距離小于預設距離。

29、在其中一個實施例中，所述預設權重范圍根據所述關聯權重和權重差確定，所述權重差根據周期性注冊更新間隔內估算的所述ue的移動距離確定。

30、在其中一個實施例中，所述預設距離根據周期性注冊更新間隔內估算的所述ue的移動距離確定。

31、在其中一個實施例中，所述目標網元為amf。

32、在其中一個實施例中，所述根據第一類路由目標和第二類路由目標之間的關聯權重，從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標，包括：

33、向第二nf發送預設權重范圍和所述第二服務路由目標的標識；

34、接收所述第二nf發送的第一服務路由目標的標識；

35、其中，所述第二nf中保存有所述關聯權重，所述第一服務路由目標與所述第二服務路由目標之間的關聯權重處于所述預設權重范圍內，所述第一服務路由目標的標識為根據所述預設權重范圍、所述第二服務路由目標的標識，以及所述關聯權重確定的。

36、在其中一個實施例中，所述關聯權重包括以下形式：

37、至少一個第一類路由目標的標識；

38、與每個所述第一類路由目標的標識對應的至少一個所述第二類路由目標的標識，以及每個所述第二類路由目標與所述第一類路由目標之間的關聯權重。

39、在其中一個實施例中，所述第二nf包括以下至少一種：

40、網絡存儲功能nrf、統一數據管理udm、統一數據存儲udr。

41、在其中一個實施例中，所述關聯權重與路由距離相關，所述路由距離為所述第一服務路由目標與所述第二服務路由目標之間的距離；

42、在其中一個實施例中，所述關聯權重與所述第一nf的服務優先級相關。

43、第二方面，本技術還提供了一種信令傳輸方法，應用于源接入網元，包括：

44、若源接入網元距離當前接入的第一nf之間的距離大于或等于距離閾值，則向所述當前接入的第一nf發送目標重定位指示，所述目標重定位指示用于表征重定位所述第一nf。

45、在其中一個實施例中，所述第一nf包括以下任一種：接入和移動性管理功能amf、會話管理功能smf、位置管理功能lmf。

46、第三方面，本技術還提供了一種信令傳輸方法，應用于第二nf，包括：

47、接收目標網元發送的預設權重范圍和第二服務路由目標的標識，其中，所述第二nf中保存有第一類路由目標和第二類路由目標之間的關聯權重；

48、根據所述預設權重范圍、所述第二服務路由目標的標識，以及所述關聯權重，確定所述第一服務路由目標的標識，所述第一服務路由目標與所述第二服務路由目標之間的關聯權重處于所述預設權重范圍內；

49、向所述目標網元發送所述第一服務路由目標的標識，所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標。

50、第四方面，本技術還提供了一種目標網元，包括：存儲器，收發機，處理器；

51、存儲器，用于存儲計算機程序；收發機，用于在所述處理器的控制下收發數據；處理器，用于讀取所述存儲器中的計算機程序并執行以下操作：

52、根據第一類路由目標和第二類路由目標之間的關聯權重，從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標；所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標；

53、基于所述第一服務路由目標進行信令傳輸。

54、第五方面，本技術還提供了一種源接入網元，包括：存儲器，收發機，處理器；

55、存儲器，用于存儲計算機程序；收發機，用于在所述處理器的控制下收發數據；處理器，用于讀取所述存儲器中的計算機程序并執行以下操作：

56、若源接入網元距離當前接入的第一nf之間的距離大于或等于距離閾值，則向所述當前接入的第一nf發送目標重定位指示，所述目標重定位指示用于表征重定位所述第一nf。

57、第六方面，本技術還提供了一種第二nf，包括：存儲器，收發機，處理器；

58、存儲器，用于存儲計算機程序；收發機，用于在所述處理器的控制下收發數據；處理器，用于讀取所述存儲器中的計算機程序并執行以下操作：

59、接收目標網元發送的預設權重范圍和第二服務路由目標的標識，其中，所述第二nf中保存有第一類路由目標和第二類路由目標之間的關聯權重；

60、根據所述預設權重范圍、所述第二服務路由目標的標識，以及所述關聯權重，確定所述第一服務路由目標的標識，所述第一服務路由目標與所述第二服務路由目標之間的關聯權重處于所述預設權重范圍內；

61、向所述目標網元發送所述第一服務路由目標的標識，所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標。

62、第七方面，本技術還提供了一種目標網元，包括：

63、確定模塊，用于根據第一類路由目標和第二類路由目標之間的關聯權重，從所述第一類路由目標中確定與第二服務路由目標匹配的第一服務路由目標；

64、傳輸模塊，用于基于所述第一服務路由目標進行信令傳輸；

65、其中，所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標。

66、第八方面，本技術還提供了一種源接入網元，包括：

67、發送模塊，用于若源接入網元距離當前接入的第一nf之間的距離大于或等于距離閾值，則向所述當前接入的第一nf發送目標重定位指示，所述目標重定位指示用于表征重定位所述第一nf。

68、第九方面，本技術還提供了一種第二nf，包括：

69、接收模塊，用于接收目標網元發送的預設權重范圍和第二服務路由目標的標識，其中，所述第二nf中保存有第一類路由目標和第二類路由目標之間的關聯權重；

70、確定模塊，用于根據所述預設權重范圍、所述第二服務路由目標的標識，以及所述關聯權重，確定所述第一服務路由目標的標識，所述第一服務路由目標與所述第二服務路由目標之間的關聯權重處于所述預設權重范圍內；

71、發送模塊，用于向所述目標網元發送所述第一服務路由目標的標識，所述第二服務路由目標為所述第二類路由目標中的至少一個路由目標，所述第一服務路由目標為所述第一類路由目標中的至少一個路由目標。

72、第十方面，本技術還提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如下至少之一所述的方法：

73、如第一方面或其實施例中所述的信令傳輸方法；

74、如第二方面或其實施例中所述的信令傳輸方法；

75、如第三方面或其實施例中所述的信令傳輸方法。

76、第十一方面，本技術還提供了一種計算機程序產品，包括計算機程序，該計算機程序被處理器執行時實現如下至少之一所述的方法：

77、如第一方面或其實施例中所述的信令傳輸方法；

78、如第二方面或其實施例中所述的信令傳輸方法；

79、如第三方面或其實施例中所述的信令傳輸方法。

80、上述信令傳輸方法、網元、網絡功能及存儲介質，可以根據第一類路由目標和第二類路由目標之間的關聯權重，進行上下行路由目標的選擇，并基于選擇的路由目標進行信令傳輸。這樣的信令傳輸方法可以適配ran服務化，因此該信令傳輸方法提供了適配ran服務化的信令傳輸機制。
