本技術涉及穩壓器檢修，特別涉及一種穩壓器折疊式檢修平臺。

背景技術：

1、核電廠穩壓器是一種立式圓筒形高壓容器，容器由上封頭、下封頭和三節筒體組裝焊接而成。上封頭為半球形，上封頭有一根噴淋接管，兩根安全閥接管和一根泄壓閥接管，噴淋接管上接有噴淋器，同時上封頭上還設置有人孔。由于穩壓器內部空間寬度不大而高度卻很高，導致工作人員進入其內部對多個接管及噴淋頭進行安裝難度系數較大。特別是噴淋器在滿功率運行時容易堵或損壞，對在役的噴淋器進行維修顯得異常困難，目前并沒有合適的工具來對噴淋器的安裝維修提供平臺。

2、中國專利文獻cn206519937u公開了一種穩壓器折疊式檢修平臺，尤其適用于核電站穩壓器，用于對噴淋器進行安裝和維修。該實用新型包括爬梯、踏板、限位角塊、連架桿、扶手桿；爬梯固定在穩壓器上；踏板與爬梯通過銷釘連接，踏板能夠繞著銷釘上下轉動；爬梯的下端背面設置有限位角塊，當踏板與限位角塊卡住時，限定踏板與爬梯夾角為90°；連架桿、扶手桿、爬梯、踏板組成典型的四連桿機構，在爬梯與踏板折疊起來的過程中，扶手桿和連架桿也會折疊起來，使得整個檢修梯收攏成“一”字形。本實用新型能夠簡便地折疊成為“一”字形結構，從而輕松地將其由直徑有限的人孔伸到穩壓器內部；在穩壓器內部展開后，提供一個方便穩壓器內部檢修的工作平臺。

3、針對現有技術存在以下問題：

4、該維修平臺上的用于防護的扶手處于活動狀態，同時該扶手僅在踏板的一側設置，致使該扶手的自身強度不高，可能造成底部連接處彎曲形變，同時其他側未設有扶手，導致防護能力降低。

技術實現思路

1、本實用新型提供一種穩壓器折疊式檢修平臺，以解決上述背景技術中提出的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種穩壓器折疊式檢修平臺，包括爬梯，所述爬梯的前側靠近底部的位置轉動連接有踏板，所述踏板的左右兩側轉動連接有防護機構，所述爬梯的后側靠近上側的位置固定連接有兩個左右對稱的吊耳，所述踏板的左右兩側靠近前端的位置轉動連接有左右對稱分布的兩個支撐機構，所述爬梯的下端固定連接有左右對稱分布的兩個限制板。

4、優選的，所述防護機構包括前圍擋，所述前圍擋的左右兩側靠近底部的位置轉動連接在爬梯的前側，所述前圍擋的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第一連桿，所述第一連桿的下端轉動連接在踏板的左右兩側靠近前側的位置，所述前圍擋的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第二連桿，所述第二連桿的下端轉動連接在爬梯的左右兩側靠近下端的位置，所述前圍擋的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第三連桿，所述爬梯的左右兩側靠近底部的位置開設有兩個左右對稱的滑槽，所述第三連桿的后端滑動連接在滑槽的內側。

5、優選的，所述爬梯的左右兩側內側活動套接有四個矩形分布的插桿，且插桿位于滑槽上下兩端的位置，所述爬梯的左右兩側內側活動套接有四個矩形分布的彈簧，且彈簧位于插桿相互靠近的一側，所述插桿的外側活動套接在第三連桿的后端內側。

6、優選的，兩個所述第三連桿的后端內側均開設有兩個環形分布的限制槽，兩個所述第三連桿的后端內側均活動套接有限位板，且限位板位于插桿遠離彈簧的一側。

7、優選的，所述支撐機構包括套桿，所述套桿的上端轉動連接在爬梯的左右兩側靠近上側的位置，所述套桿的內側活動套接有滑桿，所述套桿的下端轉動連接在踏板的左右兩側靠近前側的位置，所述套桿的前端固定連接有若干個環形分布的夾爪，且滑桿位于夾爪的內側，所述套桿的外壁靠近下端的位置螺紋連接有限制套，且夾爪位于限制套的內側。

8、優選的，所述限制套的外側設有摩擦紋。

9、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

10、1、本實用新型提供一種穩壓器折疊式檢修平臺，采用踏板、防護機構、前圍擋、第一連桿、第二連桿、滑槽、第三連桿和插桿的配合，通過插桿和踏板的限制，致使前圍擋、第一連桿、第二連桿和第三連桿對踏板的三側進行防護，其在踏板固定的情況下不發生活動，自身強度增高，防護能力大大增強，用于對使用者提供更有效的安全防護。

11、2、本實用新型提供一種穩壓器折疊式檢修平臺，采用踏板、支撐機構、套桿、滑桿、夾爪、限制套和限制板的配合，通過轉動踏板使其呈豎直狀態，然后轉動限制套，使得夾爪進入到限制套的內側對其進行固定，由于此時支撐機構的總長度不變，致使踏板不能再轉動，便于收納整理。

技術特征：

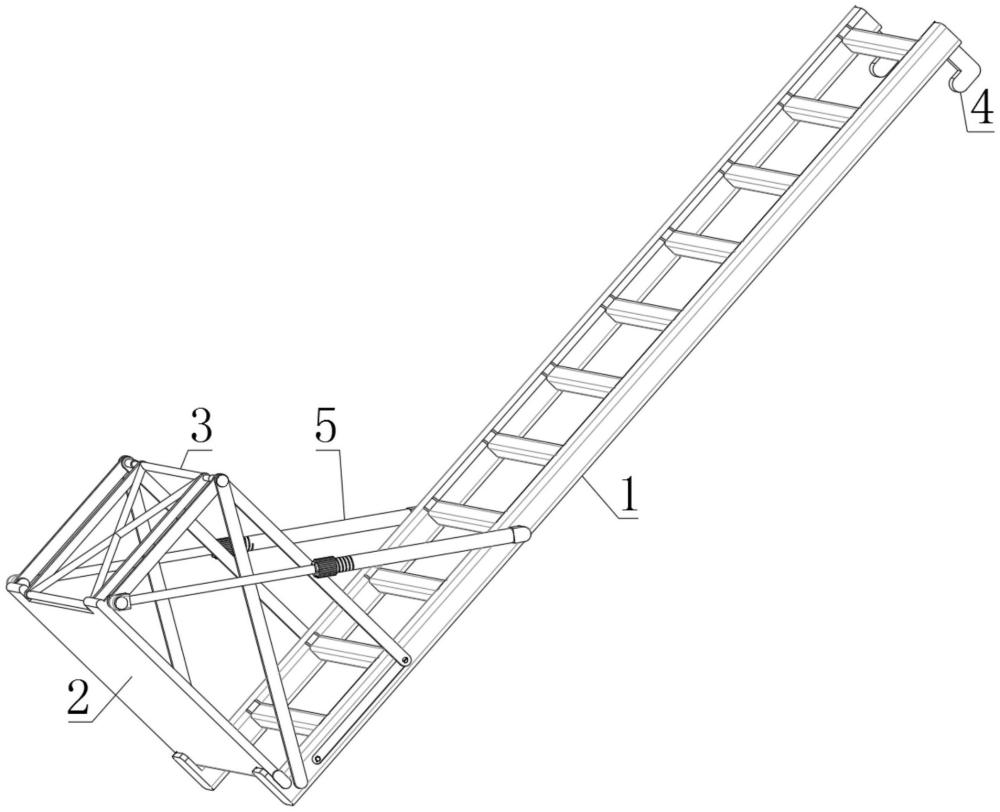

1.一種穩壓器折疊式檢修平臺，包括爬梯(1)，其特征在于：所述爬梯(1)的前側靠近底部的位置轉動連接有踏板(2)，所述踏板(2)的左右兩側轉動連接有防護機構(3)，所述爬梯(1)的后側靠近上側的位置固定連接有兩個左右對稱的吊耳(4)，所述踏板(2)的左右兩側靠近前端的位置轉動連接有左右對稱分布的兩個支撐機構(5)，所述爬梯(1)的下端固定連接有左右對稱分布的兩個限制板(6)。

2.根據權利要求1所述的一種穩壓器折疊式檢修平臺，其特征在于：所述防護機構(3)包括前圍擋(31)，所述前圍擋(31)的左右兩側靠近底部的位置轉動連接在爬梯(1)的前側，所述前圍擋(31)的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第一連桿(32)，所述第一連桿(32)的下端轉動連接在踏板(2)的左右兩側靠近前側的位置，所述前圍擋(31)的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第二連桿(33)，所述第二連桿(33)的下端轉動連接在爬梯(1)的左右兩側靠近下端的位置，所述前圍擋(31)的左右兩側靠近上端的位置轉動連接有左右對稱分布的兩個第三連桿(35)，所述爬梯(1)的左右兩側靠近底部的位置開設有兩個左右對稱的滑槽(34)，所述第三連桿(35)的后端滑動連接在滑槽(34)的內側。

3.根據權利要求2所述的一種穩壓器折疊式檢修平臺，其特征在于：所述爬梯(1)的左右兩側內側活動套接有四個矩形分布的插桿(37)，且插桿(37)位于滑槽(34)上下兩端的位置，所述爬梯(1)的左右兩側內側活動套接有四個矩形分布的彈簧(38)，且彈簧(38)位于插桿(37)相互靠近的一側，所述插桿(37)的外側活動套接在第三連桿(35)的后端內側。

4.根據權利要求3所述的一種穩壓器折疊式檢修平臺，其特征在于：兩個所述第三連桿(35)的后端內側均開設有兩個環形分布的限制槽(36)，兩個所述第三連桿(35)的后端內側均活動套接有限位板(39)，且限位板(39)位于插桿(37)遠離彈簧(38)的一側。

5.根據權利要求1所述的一種穩壓器折疊式檢修平臺，其特征在于：所述支撐機構(5)包括套桿(51)，所述套桿(51)的上端轉動連接在爬梯(1)的左右兩側靠近上側的位置，所述套桿(51)的內側活動套接有滑桿(52)，所述套桿(51)的下端轉動連接在踏板(2)的左右兩側靠近前側的位置，所述套桿(51)的前端固定連接有若干個環形分布的夾爪(53)，且滑桿(52)位于夾爪(53)的內側，所述套桿(51)的外壁靠近下端的位置螺紋連接有限制套(54)，且夾爪(53)位于限制套(54)的內側。

6.根據權利要求5所述的一種穩壓器折疊式檢修平臺，其特征在于：所述限制套(54)的外側設有摩擦紋。

技術總結
本技術公開了一種穩壓器折疊式檢修平臺，涉及穩壓器檢修技術領域，包括爬梯，所述爬梯的前側靠近底部的位置轉動連接有踏板，所述踏板的左右兩側轉動連接有防護機構，所述爬梯的后側靠近上側的位置固定連接有兩個左右對稱的吊耳，所述踏板的左右兩側靠近前端的位置轉動連接有左右對稱分布的兩個支撐機構，所述爬梯的下端固定連接有左右對稱分布的兩個限制板。本技術所述的一種穩壓器折疊式檢修平臺，通過插桿和踏板的限制，致使前圍擋、第一連桿、第二連桿和第三連桿對踏板的三側進行防護，其在踏板固定的情況下不發生活動，自身強度增高，防護能力大大增強，用于對使用者提供更有效的安全防護。

技術研發人員：魏瑞玲
受保護的技術使用者：佛山市京保機電科技有限公司
技術研發日：20240702
技術公布日：2025/4/28
