本公開整體涉及電子器件和無線通信。例如，本公開的各方面涉及毫米波通信以及用于mmw接收器中的載波聚合的架構。

背景技術：

1、無線通信設備和技術正變得越來越普遍。無線通信設備通常發送和接收通信信號。通信信號通常由多種不同組件和電路處理。在一些現代通信系統中，可在單個設備中使用許多不同波長的電磁波，并且可使用專門的發送和接收配置以在相同無線路徑中生成和接收正交信號。在此類環境中提供質量足以滿足通信性能目標的一致信號可涉及無線通信系統中的附加復雜性。

技術實現思路

1、所附權利要求書的范圍內的系統、方法和設備的各種具體實施各自具有若干方面，這些若干方面中沒有任何單個一個方面完全負責本文中描述的期望屬性。在不限制所附權利要求書的范圍的情況下，在本文中描述了某些支配性的特征。

2、在一些方面，提供了一種無線通信裝置。該無線通信裝置包括：高頻帶毫米波載波聚合接收端口；高頻帶混頻器，該高頻帶混頻器耦合到該高頻帶mmw?ca接收端口；可調諧高通濾波器，該可調諧高通濾波器耦合到該高頻帶混頻器；低頻帶mmw?ca接收端口；低頻帶混頻器，該低頻帶混頻器耦合到該低頻帶mmw?ca接收端口；可調諧低通濾波器，該可調諧低通濾波器耦合到該低頻帶混頻器；和中頻接收信號多路復用器，該中頻接收信號多路復用器包括耦合到該可調諧高通濾波器的第一輸入、耦合到該可調諧低通濾波器的第二輸入、以及合并if?ca信號輸出。

3、在另一方面，提供了一種方法。該方法包括：在高頻帶毫米波載波聚合接收端口處接收第一無線數據信號；使用高頻帶混頻器來將該第一無線數據信號下變頻為高頻帶中頻信號，該高頻帶混頻器包括射頻接收信號輸入、本地振蕩器輸入和if信號輸出，其中該rf接收信號輸入耦合到該高頻帶mmw?ca接收端口以接收該第一無線數據信號；使用可調諧高通濾波器來對該高頻帶if信號進行濾波，該可調諧高通濾波器包括輸入和輸出，其中該輸入耦合到該高頻帶混頻器的該if信號輸出；在低頻帶mmw?ca接收端口處接收第二無線數據信號；使用包括rf接收信號輸入、lo輸入和if信號輸出的低頻帶混頻器將該第二無線數據信號下變頻為低頻帶if信號，其中該rf接收信號輸入耦合到該低頻帶mmw?ca接收端口以接收該第二無線數據信號；使用可調諧低通濾波器來對該低頻帶if信號進行濾波，該可調諧低通濾波器包括輸入和輸出，其中該輸入耦合到該低頻帶混頻器的該if信號輸出，并且其中該輸出耦合到該if接收信號多路復用器的該第二輸入；以及使用if接收信號多路復用器來復用該高頻帶if信號和該低頻帶if信號以生成合并if?ca信號，該if接收信號多路復用器包括合并if?ca信號輸出、第一輸入和第二輸入，其中該第一輸入耦合到該可調諧高通濾波器的該輸出以接收該高頻帶if信號，并且其中該第二輸入耦合到該可調諧低通濾波器的該輸出以接收該低頻帶if信號。

4、在另一方面，提供了另一種無線通信裝置。該無線通信裝置包括：高頻帶毫米波載波聚合接收端口；高頻帶混頻器，該高頻帶混頻器包括射頻接收信號輸入、本地振蕩器輸入和if信號輸出，其中該rf接收信號輸入耦合到該高頻帶mmw?ca接收端口；可調諧高通濾波器，該可調諧高通濾波器包括輸入和輸出，其中該輸入耦合到該高頻帶混頻器的該if信號輸出；中頻接收信號多路復用器，該中頻接收信號多路復用器包括合并if?ca信號輸出、第一輸入和第二輸入，其中該第一輸入耦合到該可調諧高通濾波器的該輸出；低頻帶mmw?ca接收端口；低頻帶混頻器，該低頻帶混頻器包括rf接收信號輸入、lo輸入和if信號輸出，其中該rf接收信號輸入耦合到該低頻帶mmw?ca接收端口；可調諧低通濾波器，該可調諧低通濾波器包括輸入和輸出，其中該輸入耦合到該低頻帶混頻器的該if信號輸出，并且其中該輸出耦合到該if接收信號多路復用器的該第二輸入。

5、一些此類方面還包括mmw發送路徑，該mmw發送路徑耦合到該if接收信號多路復用器的該輸出。其他方面還包括if集成電路；其中該高頻帶混頻器、該可調諧高通濾波器、該if接收信號多路復用器、該低頻帶混頻器和該可調諧低通濾波器被構造為rf集成電路的一部分；并且其中該mmw發送路徑將該if接收信號多路復用器的該合并if?ca信號輸出耦合到該if集成電路。

6、一些此類方面進一步操作，其中該高頻帶mmw?ca接收端口被配置為在ca系統的高頻帶信道中接收第一無線數據信號；并且其中該低頻帶mmw?ca接收端口被配置為在該ca系統的低頻帶信道中接收第二無線數據信號。

7、一些此類方面進一步操作，其中該高頻帶混頻器被配置為使用lo信號來將該第一無線數據信號下變頻為高頻帶if信號；其中該低頻帶混頻器被配置為使用該lo信號來將該第二無線數據信號下變頻為低頻帶if信號；并且其中該if接收信號多路復用器被配置為將該低頻帶if信號和該高頻帶if信號合并成合并if?ca信號以用于經由該mmw發送路徑發送到該if集成電路。

8、一些此類方面進一步與耦合到該可調諧高通濾波器和該可調諧低通濾波器的控制電路一起操作，其中該控制電路被配置為動態地確定與該低頻帶信道相關聯的低頻帶頻率范圍和與該高頻帶信道相關聯的高頻帶頻率范圍，并且基于該低頻帶頻率范圍和該高頻帶頻率范圍來動態地調整該可調諧低通濾波器和該可調諧高通濾波器。

9、在其他方面，該控制電路耦合到該可調諧高通濾波器和該可調諧低通濾波器，其中該控制電路被配置為動態地調整該可調諧低通濾波器以抑制將干擾該高頻帶if信號的該第二無線數據信號的帶內阻斷信號；并且該控制電路被配置為動態地調整該可調諧高通濾波器以抑制將干擾該低頻帶if信號的該第一無線數據信號的帶內阻斷信號。

10、在一些此類方面，該閾值信號抑制量是30分貝，并且其中該閾值頻率距離是2千兆赫。在其他方面，該低頻帶信道的該端頻率可被配置為從8.8ghz的頻率到10ghz的頻率。在其他方面，該高頻帶信道的該端頻率可被配置為從10.8ghz的頻率到12ghz的頻率。在一些方面，該ca系統的該高頻帶信道的該端頻率可在第一頻率范圍中配置，并且其中該ca系統的該低頻帶信道的該端頻率可在第二頻率范圍中配置，其中該第一頻率范圍與該第二頻率范圍重疊。

11、一些此類方面還包括調制解調器電路，該調制解調器電路耦合到該if集成電路，其中該if集成電路被配置為從該合并if?ca信號分離該低頻帶if信號和該高頻帶if信號并且將該低頻帶if信號和該高頻帶if信號下變頻到對應基帶頻率以供傳達到該調制解調器電路。

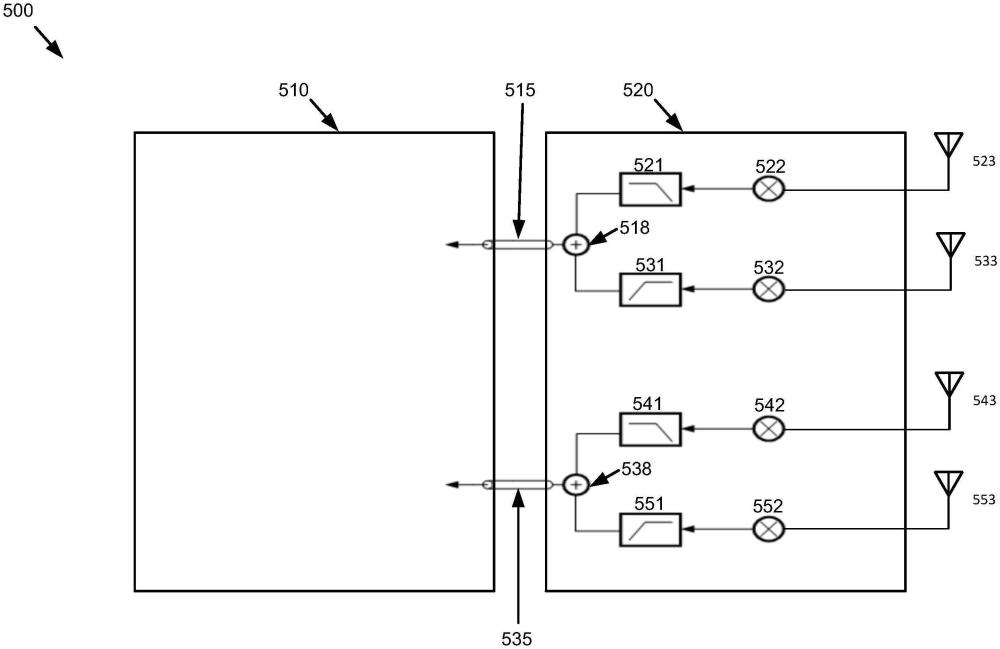

12、一些此類方面還包括第一信號路徑和第二信號路徑，該第一信號路徑和第二信號路徑用于接收用于波束形成的對應無線信號；其中該高頻帶mmw?ca接收端口、該低頻帶mmwca接收端口、該高頻帶混頻器、該可調諧高通濾波器、該if接收信號多路復用器、該低頻帶混頻器和該可調諧低通濾波器被構造為該第一信號路徑的一部分，并且可操作，其中該第二信號路徑包括：第二高頻帶mmw?ca接收端口；第二高頻帶混頻器，該第二高頻帶混頻器包括rf接收信號輸入、本地振蕩器輸入和if信號輸出，其中該rf接收信號輸入耦合到該第二高頻帶mmw?ca接收端口；第二可調諧高通濾波器，該第二可調諧高通濾波器包括輸入和輸出，其中該第二輸入耦合到該第二高頻帶混頻器的該if信號輸出；第二if接收信號多路復用器，該第二if接收信號多路復用器包括合并if?ca信號輸出、第一輸入和第二輸入，其中該第一輸入耦合到該第二可調諧高通濾波器的該輸出；第二低頻帶mmw?ca接收端口；第二低頻帶混頻器，該第二低頻帶混頻器包括rf接收信號輸入、lo輸入和if信號輸出，其中該rf接收信號輸入耦合到該第二低頻帶mmw?ca接收端口；和第二可調諧低通濾波器，該第二可調諧低通濾波器包括輸入和輸出，其中該輸入耦合到該第二低頻帶混頻器的該if信號輸出，并且其中該輸出耦合到該第二if接收信號多路復用器的該第二輸入。

13、一些方面還包括高頻帶天線，該高頻帶天線耦合到該高頻帶mmw?ca接收端口；低頻帶天線，該低頻帶天線耦合到該低頻帶mmw?ca接收端口；控制電路，該控制電路耦合到該可調諧高通濾波器和該可調諧低通濾波器；和顯示器，該顯示器耦合到該控制電路。

14、前述內容以及其他特征和實施方案將在參考以下說明書、權利要求書和附圖時變得更明顯。
