本公開涉及蓄電裝置用電極板和蓄電裝置。

背景技術：

1、以往，已知有用于二次電池等蓄電裝置的蓄電裝置用電極板(例如專利文獻1)。專利文獻1的蓄電裝置用電極板具備大致矩形的集電體和設置在集電體的至少一個表面上的活性物質層，該表面在集電體的長度方向的一部分區域中的寬度方向的一端部具有未設置活性物質層的未涂布部(無涂料部)。未涂布部包括與集電體的外緣的一部分一致的外側邊緣、與外側邊緣的兩端部連接的兩條寬度方向延伸邊緣、以及與兩條寬度方向延伸邊緣連接的內側邊緣。

2、在先技術文獻

3、專利文獻1：日本特開2018-206465號公報

技術實現思路

1、發明要解決的課題

2、如專利文獻1的圖3等所示，活性物質層與未涂布部的內側邊緣鄰接。在沿著集電體的長度方向壓縮活性物質層的工序中，在未涂布部和與其鄰接的活性物質層之間產生伸長率差，有可能在未涂布部產生褶皺。如果在未涂布部產生褶皺，則難以對未涂布部適當地安裝電極接片。在這樣的狀況下，本公開的目的之一在于抑制未涂布部的褶皺產生。

3、用于解決課題的手段

4、本公開的一個方面涉及一種蓄電裝置用電極板。該蓄電裝置用電極板具備具有第1主面和第2主面的長條片狀的集電體、以及設置在所述第1主面的第1活性物質層，所述第1主面具有至少一個在所述集電體的寬度方向的一端部未設置所述第1活性物質層的第1未涂布部，所述第1未涂布部包括與所述集電體的一部分外緣一致的第1長度方向邊緣、從所述第1長度方向邊緣的兩端起沿著所述寬度方向延伸的一對第1寬度方向邊緣、以及將所述一對第1寬度方向邊緣的端部連接的第1連接邊緣，所述第1連接邊緣的一半以上相對于所述集電體的長度方向傾斜地延伸。

5、本公開的另一個方面涉及一種蓄電裝置。該蓄電裝置具備：將第1電極板和第2電極板隔著隔膜卷繞而成的電極體；收納所述電極體且在一端具有開口的有底筒狀的殼體；以及將所述殼體的所述開口封口的封口體，所述第1電極板是上述的蓄電裝置用電極板，所述蓄電裝置還具備安裝在所述第1未涂布部、將所述第1電極板與所述封口體電連接的第1電極接片。

6、發明的效果

7、根據本公開，能夠抑制未涂布部的褶皺產生。

8、在所附權利要求書中記述了本發明的新穎特征，關于結構和內容這兩方面，結合本申請的其他目的和特征，通過參照附圖的以下詳細說明，可以更好地理解本發明。

技術特征：

1.一種蓄電裝置用電極板，具備具有第1主面和第2主面的長條片狀的集電體、以及設置在所述第1主面的第1活性物質層，

2.根據權利要求1所述的蓄電裝置用電極板，還具備設置在所述第2主面的第2活性物質層，

3.根據權利要求2所述的蓄電裝置用電極板，

4.根據權利要求2所述的蓄電裝置用電極板，

5.根據權利要求1～4中任一項所述的蓄電裝置用電極板，

6.根據權利要求1～4中任一項所述的蓄電裝置用電極板，

7.一種蓄電裝置，具備：

技術總結

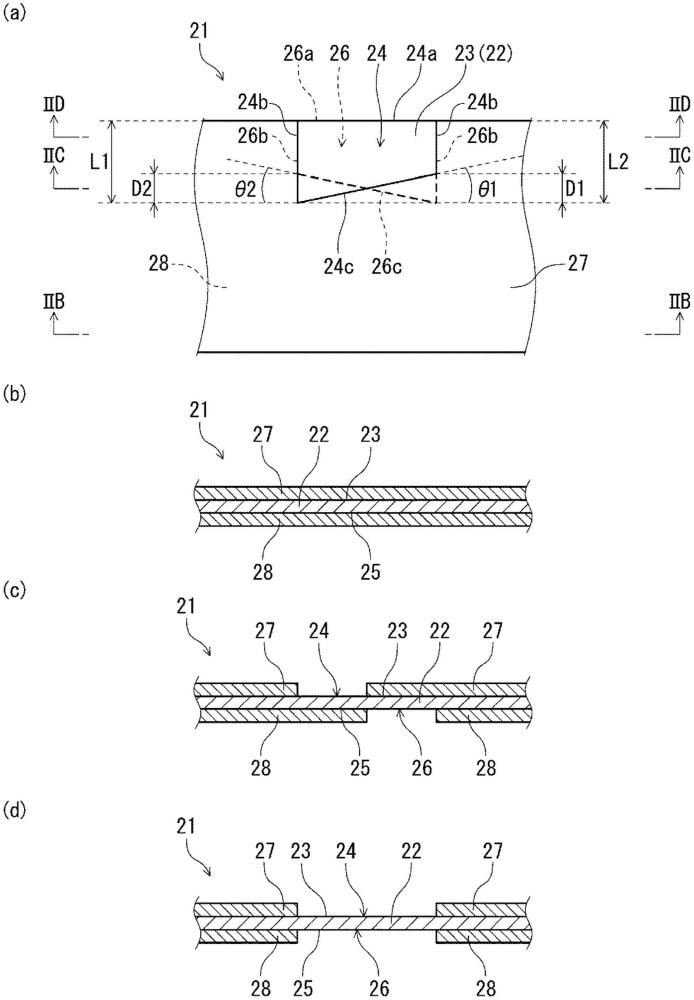

公開的蓄電裝置用電極板(21)，具備具有第1主面(23)和第2主面(25)的長條片狀的集電體(22)、以及設置在第1主面(23)的第1活性物質層(27)。第1主面(23)具有至少一個在集電體(22)的寬度方向的一端部未設置第1活性物質層(27)的第1未涂布部(24)。第1未涂布部(24)包括與集電體(22)的一部分外緣一致的第1長度方向邊緣(24a)、從第1長度方向邊緣(24a)的兩端起沿著寬度方向延伸的一對第1寬度方向邊緣(24b)、以及將一對第1寬度方向邊緣(24b)的端部連接的第1連接邊緣(24c)。第1連接邊緣(24c)的一半以上相對于集電體(22)的長度方向傾斜地延伸。由此，能夠抑制未涂布部的褶皺產生。

技術研發人員：福富雄太,佐藤榮祐,林憲孝
受保護的技術使用者：松下新能源株式會社
技術研發日：
技術公布日：2025/4/24
