本發明涉及p2p流媒，具體涉及一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統。

背景技術：

1、隨著多媒體行業的快速發展，直播和點播等業務場景逐漸增多，音視頻網絡數據量不斷增加。對于流媒體提供商和運營商來說，降低網絡帶寬費用和提升服務質量成為亟待解決的問題。現有的直播，點播服務都會采用p2p技術來降低帶寬費用和提升速度(網絡加速)，通過播放器碼率自適應來提升播放質量，目前p2p流媒體系統核心點包括:1.sourceservice提供點播文件唯一的音視頻切片；2.vod?service提供詳細點播切片信息；3.liveservice提供直播流4.tracker?service提供穿透打洞服務；4.p2p-sdk完成音視頻數據的獲取，分享以及生成本地加速地址對接播放器。

2、現有的p2p流媒體系統雖然在一定程度上通過p2p技術降低了帶寬費用并提升了速度，但仍存在諸多不足：

3、1、現有p2p流媒體系統對于直播和點播節目都是單一支持，沒有做到系統統一支持，p2p-sdk統一適配；

4、2、tracker?service大多都是集成了ice，stun服務，增加了sdk對接的成本

5、3、p2p-sdk需要同時支持直播和點播節目，對于hls和dash協議需要完成碼率自適應效果，本地加速地址需要支持多種協議。

技術實現思路

1、為了解決現有技術中存在的問題，本發明的目的在于提供一種更加高效、靈活、成本更低的支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，該系統通過統一的系統架構和高效的切片與拉流機制，旨在降低帶寬費用、提升服務質量、降低sdk對接成本，并實現多平臺集成和自適應播放解決方案。

2、本發明通過以下技術方案來實現上述目的：

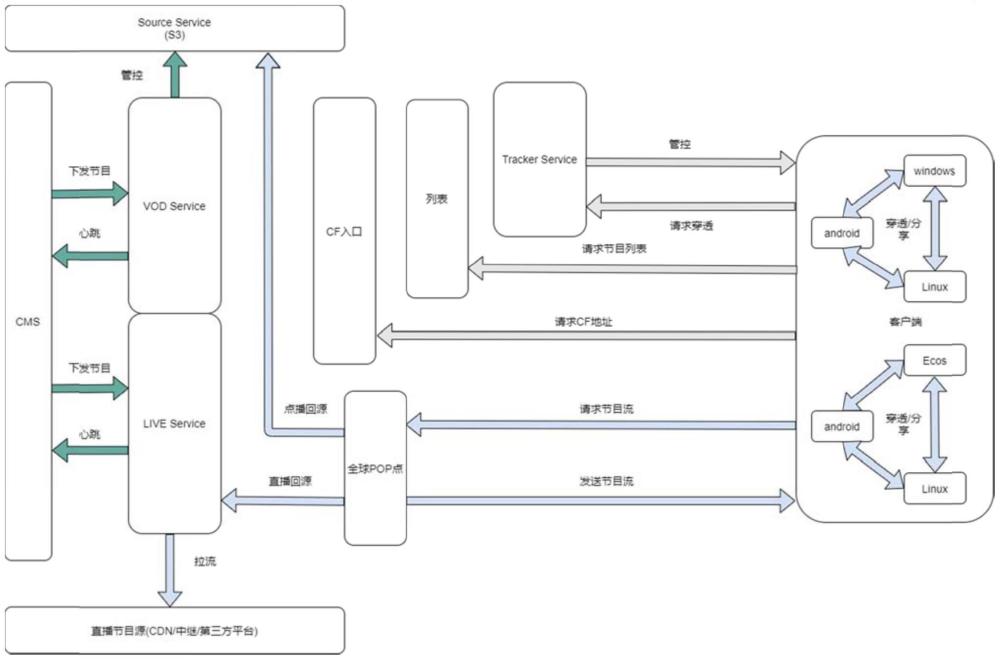

3、一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，包括：

4、內容管理系統cms，用于提供一個運維配置節目的界面，允許進行直播和點播節目的上線下線操作，在配置成功后更新節目信息，客戶端通過請求列表服務獲取到最新配置且支持觀看的節目；

5、內容存儲服務器source?server，用于存儲所有點播音視頻資源文件；

6、節目點播服務器vod?service，與所述內容存儲服務器source?server和內容管理系統cms連接，用于存儲節目點播文件的詳細列表信息，包括影片名稱、影片類型、影片切片信息；

7、節目直播服務器live?service，用于接收內容管理系統cms下發的直播節目源，并從直播節目源獲取節目音視頻切片信息，同時不斷更新存儲最新的切片信息；

8、tracker服務器，用于提供客戶端之間的穿透打洞服務和nat類型檢測；

9、多個p2p客戶端，每個p2p客戶端均集成有p2p-sdk，所述p2p客戶端通過所述節目點播服務器vod?service、節目直播服務器live?service通信，以獲取點播和直播節目的播放地址；所述p2p客戶端支持將多個文件作為數據源，通過p2p-sdk進行封裝和推流，以便將文件內容分發給其他p2p客戶端；所述p2p客戶端能夠同時處理多個分塊內容，通過p2p-sdk實現合并與分發；

10、列表服務器，用于生成客戶端可訪問的節目鏈接，包括內容分發網絡入口地址、影片類型、p2p分享標志以及tracker?service的地址信息。

11、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，所述節目點播服務器包括：

12、接收模塊，用于接收內容管理系統cms下發的點播節目信息；

13、處理模塊，用于處理接收到的點播節目信息，獲取節目詳細信息，并存儲至數據庫；

14、信息生成模塊，用于根據存儲的節目詳細信息生成客戶端可訪問的節目鏈接。

15、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，所述p2p-sdk支持基于http協議的點播視頻切片，包括：

16、根據預設的塊大小，計算將待傳輸?shù)奈募謮K范圍；

17、為每個數據塊分配唯一的id，并記錄每個塊的起始字節和結束字節，確定range范圍；

18、將每個數據塊的id、起始字節和結束字節信息記錄在一個或多個索引文件中，以便在傳輸和接收過程中快速定位和重組數據塊；

19、使用http協議中的range頭部字段，在客戶端請求時指定所需數據塊的range范圍，從而實現按需下載和播放視頻；

20、在傳輸過程中，若某個數據塊傳輸失敗，客戶端可根據索引文件中的信息重新請求該數據塊，實現斷點續傳和錯誤恢復。

21、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，當不同平臺的p2p客戶端對接p2p-sdk時，通過tracker服務器實現p2p客戶端之間的穿透，包括：

22、客戶端a建立socket并通過udp協議向tracker?service發起穿透請求；

23、tracker?service接收所述穿透請求后，通過tcp協議將所述請求轉發給客戶端b；

24、客戶端b接收到tracker?service轉發的穿透請求后，建立socket并通過udp協議向tracker?service發起確認穿透的請求；

25、tracker?service接收客戶端b的確認穿透請求后，通過tcp協議將所述確認請求轉發給客戶端a；

26、客戶端a和客戶端b在接收到對方的確認信息后，分別開啟穿透線程，相互發送測試信息；

27、客戶端a和客戶端b在確認能夠正確接收對方發送的測試信息后，穿透成功，脫離tracker服務器進行直接通信。

28、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，當不同平臺的p2p客戶端對接p2p-sdk時，從列表服務器獲取包含多個節目列表信息的節目列表，其中每個節目列表信息至少包括一個節目的播放地址；

29、播放器從節目列表中選擇一個節目，并訪問對應的播放地址；

30、對播放地址進行域名解析，以獲取一個或多個可用的pop點地址，其中pop點地址是指內容分發網絡中的邊緣節點地址；

31、從解析得到的pop點地址中獲取所選節目的切片數據；若在pop點上命中了所選節目的切片數據，則直接將該切片數據傳送給播放器進行播放；

32、若在pop點上未命中所選節目的切片數據，則回源到節目直播服務器liveservice，從節目直播服務器live?service獲取切片數據，并將獲取的切片數據傳送給播放器進行播放。

33、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，所述p2p-sdk支持http流模式點播節目的拉流，包括：

34、向列表服務發起請求，以獲取包含節目鏈接、類型及是否支持p2p分享等信息的節目列表詳細信息；

35、根據節目列表中的信息，對于支持p2p分享的點播節目，向內容分發網絡cf入口發起請求，獲取該節目的切片詳細信息；

36、根據獲取的切片詳細信息，按照切片id依次自增的順序，重新計算每個切片的range數據范圍；

37、根據計算出的range數據范圍，向內容分發網絡的邊緣節點pop點發起get請求，以獲取對應范圍內的音視頻數據；

38、在獲取音視頻數據的過程中，p2p-sdk根據節目的鏈接信息判斷是否需要開啟p2p服務，對于支持p2p分享的節目，啟動p2p功能以實現數據的共享與加速。

39、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，在判斷是否需要開啟p2p服務時，包括：

40、接收并解析節目鏈接，以識別節目是直播節目或點播節目，并確定是否支持p2p分享功能；其中，該節目鏈接包含節目的唯一標識符和/或類型信息；

41、根據解析結果請求對應的播放地址；接收并解析所述播放地址，根據url中的特定參數或格式，進一步確認是否需要開啟p2p服務；

42、若確定需要開啟p2p服務，則配置p2p-sdk以啟用p2p數據分享功能，否則，配置p2p-sdk以常規模式進行數據傳輸。

43、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，range數據范圍的計算公式為：

44、id*size-(id+1)*size-1

45、其中，id為當前切片的標識符，size為每個切片的大小。

46、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，所述p2p-sdk提供點播回退和快進的解決方案，具體包括：

47、對于http點播，當用戶進行回退或快進操作時，由播放器發起新的http請求，該http請求包含數據開始節點的信息，p2p-sdk在接收到http請求后通過二分查找算法在本地緩存列表中查找數據塊id，若本地緩存未命中則向服務器發起請求并將獲取的數據發給播放器；若本地緩存命中，則直接定位到具體的數據塊，并將其返回給播放器；

48、其中，無論是從本地緩存還是服務器獲取數據，拉流端都會按照最新的id自增來繼續拉流。

49、根據本發明提供的一種支持直播點播以及多種流媒體傳輸協議的p2p流媒體系統，所述p2p-sdk提供點播回退和快進的解決方案，具體包括：

50、對于hls和dash點播，當用戶進行回退或快進操作時，由播放器發起新的切片請求，接收到播放器的請求后，p2p-sdk本地服務同樣通過二分查找算法處理，若本地緩存未命中則回復播放器302重定向響應，讓播放器回源至服務器獲取切片；若本地緩存命中，直接定位到具體的數據塊，并將其返回給播放器。

51、由此可見，相比于現有技術，本發明提供的系統具有以下有益效果：

52、1、本發明提供整體p2p流媒體服務的搭建與實現，包括直播、點播服務以及資源的切片劃分方案，能夠同時支持直播和點播服務，而無需為兩種服務分別搭建和維護獨立的系統，從而降低了系統復雜性和運維成本。

53、2、本發明自建tracker服務器，去除ice、stun等服務的集成，降低了sdk對接成本。tracker服務器提供穿透打洞服務和nat類型檢測，有助于p2p客戶端之間建立直接連接，減少數據傳輸對服務器的依賴，提高數據傳輸效率和系統可擴展性

54、3、本發明實現http點播節目的p2p-sdk?range請求切片方案，支持多種流媒體協議和多平臺集成。

55、4、本發明提供用戶回退、快進等自適應的解決方案，增強用戶觀看體驗。同時，內容管理系統cms提供直觀的運維配置界面，方便節目上線下線操作。

56、5、本發明系統采用模塊化設計，各組件之間松耦合，便于系統的擴展和升級。同時，內容管理系統cms和列表服務器的引入，使得節目信息的管理和分發更加高效和靈活。

57、6、p2p-sdk支持多平臺集成，使得系統能夠在不同的操作系統和設備上運行，提高系統的普及率和市場份額。

58、下面結合附圖和具體實施方式對本發明作進一步詳細說明。
