本技術涉及塑膠殼加工，具體為一種塑膠殼加工固定吸取裝置。

背景技術：

1、塑膠殼是一種由塑料材料制成的外殼或覆蓋物，具有輕便、耐用、防水、防塵等特點。它廣泛應用于電子產品、玩具、汽車零部件等多個領域，用于保護內部部件、增強產品外觀和提供額外的功能。塑膠殼不僅具有優良的物理性能，還易于加工和成型，可根據不同需求定制形狀和顏色，是現代工業生產中不可或缺的重要材料之一。

2、而塑膠殼在生產完成后，需要對其進行多道加工工序，如打磨、切割以及鉆孔等，而在對塑膠殼進行切割加工時，由于塑膠殼其內部為中空設置，因此夾持裝置夾持的力過大則可能導致其產生變形，加持力過小則又會導致夾持不穩定，易在切割加工時出現加工事故，從而影響塑膠殼的生產加工，而為了解決上述問題，在改變塑膠殼加工夾持方式的同時，保證固定塑膠殼時的穩定性，避免出現塑膠殼變形的問題，便于塑膠殼在切割以及后續加工時的使用，為此我們提出了一種塑膠殼加工固定吸取裝置。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種塑膠殼加工固定吸取裝置，解決了上述的問題。

3、(二)技術方案

4、為實現上述所述目的，本實用新型提供如下技術方案：一種塑膠殼加工固定吸取裝置，包括基座，所述基座的頂部固定安裝有安裝架，所述安裝架的頂部設置有有用于進行驅動升降的活塞氣缸，所述活塞氣缸的底部推桿末端均固定安裝在安裝板的頂部，還包括：

5、吸附組件，所述吸附組件設置在安裝板的底部，所述吸附組件用于對需要進行加工的殼體進行吸附固定；

6、調節組件，所述調節組件設置在安裝架與活塞氣缸之間，所述調節組件用于對吸附組件進行橫向的位置調節。

7、優選的，所述調節組件包括絲桿、調節框、滑槽以及滑動端塊，所述絲桿轉動安裝在安裝架的頂部，且所述絲桿共有兩組，其端部均與驅動電機的輸出端固定連接在一起，所述絲桿上均螺紋連接有調節框，所述調節框的頂部兩端均固定安裝有滑動端塊，所述安裝架的底部對應滑動端塊的位置上均開設有與其相對應的滑槽，所述滑動端塊與滑槽滑動安裝在一起，所述活塞氣缸均固定安裝在調節框的底部。

8、優選的，所述吸附組件包括安裝盒、真空泵以及真空吸盤，所述安裝盒固定安裝在安裝板的底部，所述安裝盒的內部等距固定安裝有若干真空泵，所述真空泵的端部均固定連接有真空吸盤，所述真空吸盤用于吸附固定塑膠殼。

9、優選的，所述基座的一側固定安裝有側邊板，所述側邊板上等距固定安裝有若干霧化噴頭，且所述霧化噴頭的另一端均通過管路與水箱相連通。

10、優選的，所述安裝盒的底部對應真空吸盤的位置上均開設有與其相對應的凹槽。

11、優選的，所述真空吸盤的底部向外擴散式固定安裝有用于加強貼合面積的密封裙邊。

12、優選的，所述真空吸盤的底部等距固定安裝有若干用于加強吸附效果的密封圈。

13、(三)有益效果

14、與現有技術相比，本實用新型提供了一種塑膠殼加工固定吸取裝置，具備以下有益效果：

15、1、該塑膠殼加工固定吸取裝置，通過側邊板以及霧化噴頭的設置，在進行吸附前殼向塑膠殼的表面噴灑水霧，從而通過水霧加強真空吸盤與塑膠殼之間的密封性，從而提升吸附處的連接性，提升固定效果，更加實用。

16、2、該塑膠殼加工固定吸取裝置，通過密封裙邊的設置，可以加強真空吸盤邊緣處的密封性，從而提升吸附連接時的效果，更加實用。

17、3、該塑膠殼加工固定吸取裝置，通過密封圈的設置，可以有效加強吸附后真空吸盤底部與塑膠殼頂部之間的連接性，從而提升吸附固定的效果，更加實用。

技術特征：

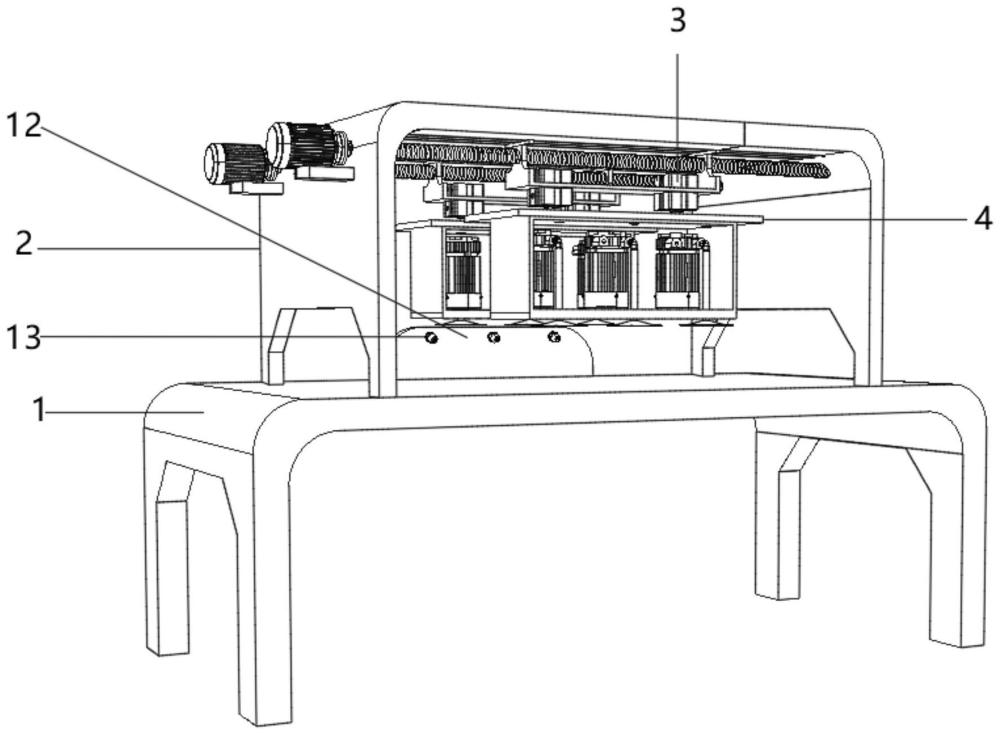

1.一種塑膠殼加工固定吸取裝置，包括基座(1)，所述基座(1)的頂部固定安裝有安裝架(2)，所述安裝架(2)的頂部設置有有用于進行驅動升降的活塞氣缸(3)，所述活塞氣缸(3)的底部推桿末端均固定安裝在安裝板(4)的頂部，其特征在于：還包括：

2.根據權利要求1所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述調節組件包括絲桿(5)、調節框(6)、滑槽(7)以及滑動端塊(8)，所述絲桿(5)轉動安裝在安裝架(2)的頂部，且所述絲桿(5)共有兩組，其端部均與驅動電機的輸出端固定連接在一起，所述絲桿(5)上均螺紋連接有調節框(6)，所述調節框(6)的頂部兩端均固定安裝有滑動端塊(8)，所述安裝架(2)的底部對應滑動端塊(8)的位置上均開設有與其相對應的滑槽(7)，所述滑動端塊(8)與滑槽(7)滑動安裝在一起，所述活塞氣缸(3)均固定安裝在調節框(6)的底部。

3.根據權利要求1所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述吸附組件包括安裝盒(9)、真空泵(10)以及真空吸盤(11)，所述安裝盒(9)固定安裝在安裝板(4)的底部，所述安裝盒(9)的內部等距固定安裝有若干真空泵(10)，所述真空泵(10)的端部均固定連接有真空吸盤(11)，所述真空吸盤(11)用于吸附固定塑膠殼。

4.根據權利要求1所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述基座(1)的一側固定安裝有側邊板(12)，所述側邊板(12)上等距固定安裝有若干霧化噴頭(13)，且所述霧化噴頭(13)的另一端均通過管路與水箱相連通。

5.根據權利要求3所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述安裝盒(9)的底部對應真空吸盤(11)的位置上均開設有與其相對應的凹槽(14)。

6.根據權利要求3所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述真空吸盤(11)的底部向外擴散式固定安裝有用于加強貼合面積的密封裙邊(15)。

7.根據權利要求3所述的一種塑膠殼加工固定吸取裝置，其特征在于：所述真空吸盤(11)的底部等距固定安裝有若干用于加強吸附效果的密封圈(16)。

技術總結
本技術涉及塑膠殼加工技術領域，且公開了一種塑膠殼加工固定吸取裝置，包括基座，所述基座的頂部固定安裝有安裝架，所述安裝架的頂部設置有有用于進行驅動升降的活塞氣缸，所述活塞氣缸的底部推桿末端均固定安裝在安裝板的頂部，還包括吸附組件以及調節組件，本裝置通過上述結構之間的相互配合，在改變塑膠殼加工夾持方式的同時，保證固定塑膠殼時的穩定性，避免出現塑膠殼變形的問題，從而便于塑膠殼在切割以及后續加工時的使用，更加方便實用。
