本發明涉及車載攝像頭，特別涉及一種車載攝像頭圖像效果調整方法、系統、設備及存儲介質。

背景技術：

1、車載攝像頭通常安裝在汽車的不同位置，如前擋風玻璃、后視鏡、車尾等，用于捕捉車輛周圍的環境信息。這些攝像頭一般具備高分辨率的圖像傳感器，能夠提供清晰的圖像畫面。它們不僅在行車安全方面發揮著關鍵作用，例如輔助駕駛系統依靠車載攝像頭來識別道路標志、車道線以及其他車輛和障礙物，從而為駕駛員提供及時的警示和決策支持。而且在記錄功能上也表現出色，能夠記錄車輛行駛過程中的各種情況，為事故責任判定提供有力證據。

2、然而，目前車載攝像頭依賴汽車廠零部件供應商調試的圖像效果，雖然專業的圖像效果調試覆蓋了絕大部分的使用場景，如夜晚、雨天、黃昏等等，但仍無法滿足個性化用戶的需求，尤其是目前智能化的汽車領域，用戶使用汽車上的高清攝像頭記錄旅途的風景、美好事物。自拍等每個人有自己對于照片的特有的喜好。而汽車廠裝備的車載攝像頭在圖像效果上只能呈現一種風格，無法滿足用戶多元化的需求。

技術實現思路

1、本發明提供了一種車載攝像頭圖像效果調整方法、系統、設備及存儲介質，能夠實現用戶能夠自主地根據不同情況對車載攝像頭的圖像風格進行調整，無需依賴汽車廠零部件供應商調試的單一圖像效果，提升了用戶體驗。具體技術方案如下：

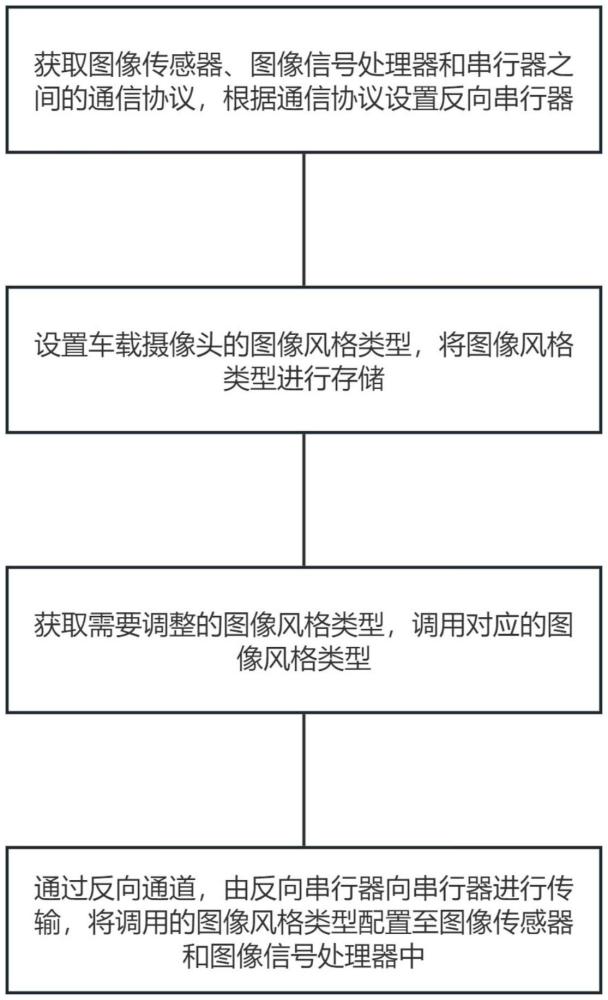

2、一種車載攝像頭圖像效果調整方法，包括以下步驟：

3、獲取圖像傳感器、圖像信號處理器和串行器之間的通信協議，根據通信協議設置解串器；

4、設置車載攝像頭的圖像風格類型，將圖像風格類型進行存儲；

5、獲取需要調整的圖像風格類型，調用對應的圖像風格類型；

6、通過反向通道，由解串器向串行器進行傳輸，將調用的圖像風格類型配置至圖像傳感器和圖像信號處理器中。

7、優選的，所述將圖像風格類型進行存儲時，通過寄存器的方式將圖像風格類型存儲在flash中。

8、優選的，所述通過反向通道，由解串器向串行器進行傳輸時，通過低頻反向通道由解串器傳輸信號給串行器。

9、優選的，所述由解串器向串行器進行傳輸，通過poc單端傳輸的方式進行數據傳輸。

10、優選的，所述獲取需要調整的圖像風格類型，還包括以下步驟：

11、獲取用戶調用的圖像風格類型，獲取車載攝像頭調整圖像風格前拍攝的圖像信息；

12、根據用戶調用的圖像風格類型與車載攝像頭調整圖像風格前拍攝的圖像信息，生成自動圖像風格類型調整指令；

13、根據自動圖像風格類型調整指令調用對應的圖像風格。

14、優選的，所述設置車載攝像頭的圖像風格類型，包括對車載攝像頭的曝光、白平衡、亮度、色彩平衡和伽瑪參數進行調整。

15、一種車載攝像頭圖像效果調整系統，包括第一處理單元，用于獲取圖像傳感器、圖像信號處理器和串行器之間的通信協議，根據通信協議設置解串器；

16、第二處理單元，用于設置車載攝像頭的圖像風格類型，將圖像風格類型進行存儲；

17、第三處理單元，用于獲取需要調整的圖像風格類型，調用對應的圖像風格類型；

18、第四處理單元，用于通過反向通道，由解串器向串行器進行傳輸，將調用的圖像風格類型配置至圖像傳感器和圖像信號處理器中。

19、一種車載攝像頭圖像效果調整設備，所述設備包括處理器以及存儲器；所述存儲器用于存儲程序代碼，并將所述程序代碼傳輸給所述處理器；

20、所述處理器用于根據所述程序代碼中的指令，執行以上所述的車載攝像頭圖像效果調整方法的步驟。

21、一種計算機可讀存儲介質，所述計算機可讀存儲介質用于存儲程序代碼，所述程序代碼用于執行以上所述的車載攝像頭圖像效果調整方法的步驟。

22、與現有技術相比，本發明的有益效果為：

23、本發明通過獲取圖像傳感器、圖像信號處理器和串行器之間的通信協議來設置解串器，實現與車載的圖像傳感器、圖像信號處理器和串行器進行通訊，設置并存儲不同的圖像風格類型，滿足了用戶在各種場景下的個性化需求。同時，利用反向通道進行傳輸，將調用的圖像風格類型配置至圖像傳感器和圖像信號處理器中，使得用戶無需依賴汽車廠零部件供應商調試的單一圖像效果，能夠自主地根據不同情況進行調整，提升了用戶體驗。這種個性化的圖像效果調整功能為用戶提供了更多的樂趣和價值，豐富了汽車的使用功能，滿足了用戶多元化的需求。

技術特征：

1.一種車載攝像頭圖像效果調整方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種車載攝像頭圖像效果調整方法，其特征在于，所述將圖像風格類型進行存儲時，通過寄存器的方式將圖像風格類型存儲在flash中。

3.根據權利要求1所述的一種車載攝像頭圖像效果調整方法，其特征在于，所述通過反向通道，由解串器向串行器進行傳輸時，通過低頻反向通道由解串器傳輸信號給串行器。

4.根據權利要求1所述的一種車載攝像頭圖像效果調整方法，其特征在于，所述由解串器向串行器進行傳輸，通過poc單端傳輸的方式進行數據傳輸。

5.根據權利要求1所述的一種車載攝像頭圖像效果調整方法，其特征在于，所述獲取需要調整的圖像風格類型，還包括以下步驟：

6.根據權利要求1所述的一種車載攝像頭圖像效果調整方法，其特征在于，所述設置車載攝像頭的圖像風格類型，包括對車載攝像頭的曝光、白平衡、亮度、色彩平衡和伽瑪參數進行調整。

7.一種車載攝像頭圖像效果調整系統，其特征在于，包括第一處理單元，用于獲取圖像傳感器、圖像信號處理器和串行器之間的通信協議，根據通信協議設置解串器；

8.一種車載攝像頭圖像效果調整，其特征在于，所述設備包括處理器以及存儲器；所述存儲器用于存儲程序代碼，并將所述程序代碼傳輸給所述處理器；

9.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質用于存儲程序代碼，所述程序代碼用于執行權利要求1-6所述的車載攝像頭圖像效果調整方法的步驟。

技術總結
本發明公開了一種車載攝像頭圖像效果調整方法、系統、設備及存儲介質，主要包括以下內容：獲取圖像傳感器、圖像信號處理器和串行器之間的通信協議，根據通信協議設置解串器；設置車載攝像頭的圖像風格類型，將圖像風格類型進行存儲；獲取需要調整的圖像風格類型，調用對應的圖像風格類型；通過反向通道，由解串器向串行器進行傳輸，將調用的圖像風格類型配置至圖像傳感器和圖像信號處理器中。本發明能夠實現用戶能夠自主地根據不同情況對車載攝像頭的圖像風格進行調整，無需依賴汽車廠零部件供應商調試的單一圖像效果，提升了用戶體驗。

技術研發人員：吳延明,王文祥,施應,羅家龍,趙文
受保護的技術使用者：廣西盛百匯電子股份有限公司
技術研發日：
技術公布日：2025/4/28
