本技術涉及管線飲水機領域，具體涉及一種帶制冷的管線飲水機。

背景技術：

1、管線飲水機一般是用于家庭、辦公室、學校等，配合凈水設備使用，其內置有蓄水pe水箱，清潔的水提前放在pe水箱，再通過加熱膽加熱制熱水供人飲用。市面上的管線飲水機主要分為機械式出水和電磁閥控制出水。機械式出水指的是通過機械按鈕進行出水控制，按鈕按下出水，停止按壓即停止出水，機械式出水隨使用方便，但需要在出水口附近設置復雜的機械結構，使得管線飲水機的體積較大，不適用于桌面或掛壁式管線飲水機。電磁閥控制則是通過控制電磁閥的通斷進行出水控制，而電磁閥可設置在管線飲水機內部，使得結構更加集中化扁平化，從而便于放置在桌面或掛設在墻壁上。但現有的冷熱式管線飲水機通常是指有冷熱出水口，因此需要設置多個電磁閥對冷水管路和熱水管路進行分別控制，成本較高、占用空間較大，且現有的管線飲水機的直冷效果不理想。為此本實用新型提出一種帶制冷的管線飲水機。

技術實現思路

1、本實用新型所要解決的技術問題是：提出一種結構簡單，有效減少零部件以及成本，且制冷效果較好的管線飲水機。

2、為了解決上述技術問題，本實用新型通過下述技術方案得以解決：

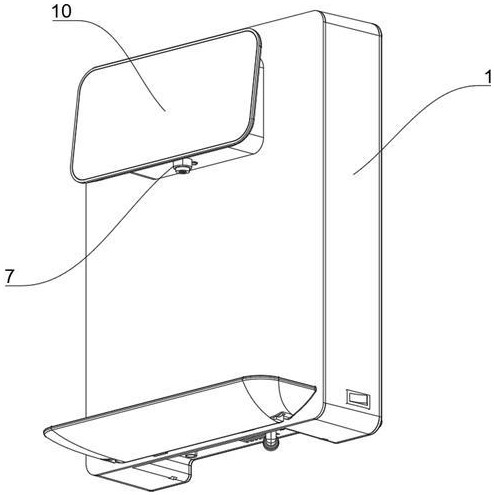

3、一種帶制冷的管線飲水機，包括殼體，設置在殼體內的儲水箱，以及設置在殼體外側的出水嘴，還包括水泵、二位三通閥、加熱組件和制冷組件，所述儲水箱的進水管路與外界相連通用于向儲水箱內注水，所述的儲水箱通過抽水管路與水泵相連接，所述的水泵通過增壓管路與二位三通閥的進水口相連通，所述二位三通閥的第一出水口連接有熱管路，所述的熱管路經過加熱組件后與出水嘴相連通，所述二位三通閥的第二出水口連接有冷管路，所述的冷管路經過制冷組件后與出水嘴相連通，所述的制冷組件包括冰膽、制冷器和排風扇，所述的冰膽固定設置在殼體內，所述的制冷器與冰膽相固定，所述的制冷器設置有散熱板，所述的排風扇與散熱板相固定，且所述的殼體開設有與排風扇相對應的出風口。

4、優選地，所述的排風扇與殼體相固定，且排風扇的側壁與殼體密封配合；優點在于通過將排風扇與殼體密封固定可有效提高排風扇將殼體內部熱量向外帶出的效率，從而減少氣流從排風扇與殼體之間的間隙進入到殼體內。

5、優選地，所述的殼體內設置有進水電磁閥，所述進水電磁閥的進水口與外界相連通，所述進水電磁閥的出水口與進水管路相連通；優點在于通過設置的進水電磁閥可實現對進水管的控制，避免外界泵入的水量超標導致儲水箱內的水外溢。

6、更進一步地，所述的殼體內設置有集成控制電路板，所述的集成控制電路板用于控制二位三通閥、進水電磁閥、加熱組件和制冷組件；優點在于通過設置的二位三通閥可實現一閥多控，即通過二位三通閥控制熱管路和冷管路進行冷熱出水，從而減少元器件降低空間占用。優選地，所述的加熱組件包括厚膜纏絲加熱體，所述的熱管路穿過所述的厚膜纏絲加熱體；優點在于通過設置的厚膜纏絲加熱體可實現對熱管路流經的水進行快速加熱，同時可對加熱體產生熱量進行保溫。

7、優選地，所述的儲水箱位于殼體的上部，所述的加熱組件位于儲水箱的側邊部，所述的制冷組件位于所述儲水箱的下方；優點在于通過將制冷組件設置在殼體的下部可降低冷氣流對上方加熱組件的影響，利用熱氣流上升冷氣流下沉的原理進行冷熱分隔。

8、優選地，所述殼體前側面的上部設置有安裝座，所述的出水嘴與所述的安裝座相固定，所述出水嘴的下側伸出所述的安裝座；優點在于通過設置的安裝座可便于出水嘴的安裝組合，提高裝配便利性，同時便于用戶取水。

9、優選地，所述的出水嘴包括水嘴本體，所述的水嘴本體設置有兩個中空的進水柱，兩所述的進水柱分別與對應的熱管路、冷管路相連通，所述的水嘴本體的下部設置有出水口，所述的出水口內設置有中空的導流柱；優點在于通過設置兩個進水柱可便于熱管路和冷管路進行組裝連接，同時設置的導流柱可對出水嘴流出的水流進行導流，使得出水更加穩定減少氣泡產生。

10、更進一步地，所述的導流柱的周側一體成型設置有多個導流板，所述的導流板上部與出水口的內側邊相固定；優點在于通過設置的導流板可對沿導流柱流下的水流進行分隔導流，對大氣泡進行粉碎，從而減少水流因氣泡破裂而飛濺現行，同時提高導流柱的穩定性和強度。更進一步地，所述的水嘴本體內設置有兩個導流擋板，兩所述的導流擋板與對應的進水柱相對設置，且兩所述的導流擋中部一體設置有匯流擋板，所述的匯流擋板下部與導流柱相固定，且與導流柱的中空部相對齊；優點在于通過設置的匯流擋板可將兩進水柱流入水嘴本體內的水流進行匯流至出水口并沿導流柱流下。

11、與現有技術相比，本實用新型具有如下有益效果：

12、通過設置的水泵可將儲水箱內的水泵入至二位三通閥，通過控制二位三通閥進行冷熱水出水控制，從而減少傳統的多閥門設計，減少成本以及空間占用。同時制冷組件的冰膽對飲用水進行降溫，從而獲取溫度較低的冰水，便于用戶取用；設置的排風扇便于制冷組件中散熱板上的熱量向外帶出。

技術特征：

1.一種帶制冷的管線飲水機，包括殼體，設置在殼體內的儲水箱，以及設置在殼體外側的出水嘴，其特征在于，還包括水泵、二位三通閥、加熱組件和制冷組件，所述儲水箱的進水管路與外界相連通用于向儲水箱內注水，所述的儲水箱通過抽水管路與水泵相連接，所述的水泵通過增壓管路與二位三通閥的進水口相連通，所述二位三通閥的第一出水口連接有熱管路，所述的熱管路經過加熱組件后與出水嘴相連通，所述二位三通閥的第二出水口連接有冷管路，所述的冷管路經過制冷組件后與出水嘴相連通，所述的制冷組件包括冰膽、制冷器和排風扇，所述的冰膽固定設置在殼體內，所述的制冷器與冰膽相固定，所述的制冷器設置有散熱板，所述的排風扇與散熱板相固定，且所述的殼體開設有與排風扇相對應的出風口。

2.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述的排風扇與殼體相固定，且排風扇的側壁與殼體密封配合。

3.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述的殼體內設置有進水電磁閥，所述進水電磁閥的進水口與外界相連通，所述進水電磁閥的出水口與進水管路相連通。

4.根據權利要求3所述的一種帶制冷的管線飲水機，其特征在于，所述的殼體內設置有集成控制電路板，所述的集成控制電路板用于控制二位三通閥、進水電磁閥、加熱組件和制冷組件。

5.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述的加熱組件包括厚膜纏絲加熱體，所述的熱管路穿過所述的厚膜纏絲加熱體。

6.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述的儲水箱位于殼體的上部，所述的加熱組件位于儲水箱的側邊部，所述的制冷組件位于所述儲水箱的下方。

7.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述殼體前側面的上部設置有安裝座，所述的出水嘴與所述的安裝座相固定，所述出水嘴的下側伸出所述的安裝座。

8.根據權利要求1所述的一種帶制冷的管線飲水機，其特征在于，所述的出水嘴包括水嘴本體，所述的水嘴本體設置有兩個中空的進水柱，兩所述的進水柱分別與對應的熱管路、冷管路相連通，所述的水嘴本體的下部設置有出水口，所述的出水口內設置有中空的導流柱。

9.根據權利要求8所述的一種帶制冷的管線飲水機，其特征在于，所述的導流柱的周側一體成型設置有多個導流板，所述的導流板上部與出水口的內側邊相固定。

10.根據權利要求9所述的一種帶制冷的管線飲水機，其特征在于，所述的水嘴本體內設置有兩個導流擋板，兩所述的導流擋板與對應的進水住相對設置，且兩所述的導流擋中部一體設置有匯流擋板，所述的匯流擋板下部與導流柱相固定，且與導流柱的中空部相對齊。

技術總結
本技術公開了一種帶制冷的管線飲水機，包括殼體、儲水箱、出水嘴水泵、二位三通閥、加熱組件和制冷組件，儲水箱的進水管路與外界相連通，儲水箱通過抽水管路與水泵相連接，水泵通過增壓管路與二位三通閥的進水口相連通，二位三通閥的第一出水口連接有熱管路，熱管路經過加熱組件后與出水嘴相連通，二位三通閥的第二出水口連接有冷管路，冷管路經過制冷組件后與出水嘴相連通，制冷組件包括冰膽、制冷器和排風扇，冰膽固定設置在殼體內，制冷器與冰膽相固定，制冷器設置有散熱板，排風扇與散熱板相固定，且殼體開設有與排風扇相對應的出風口。水泵可將儲水箱內的水泵入至二位三通閥，通過控制二位三通閥進行冷熱水出水控制，從而減少成本以及空間占用，同時制冷組件的冰膽對飲用水進行降溫。

技術研發人員：王綺漫,王梓宇
受保護的技術使用者：寧波萬泓科技有限公司
技術研發日：20240313
技術公布日：2025/4/28
