本發明涉及電力自動化領域，具體是一種電力自動化設備遠程監控裝置。

背景技術：

1、電力系統自動化對電能生產、傳輸和管理實現自動控制、自動調度和自動化管理。電力系統?是一個地域分布遼闊，由發電廠、變電站、輸配電網絡和用戶組成的統一調度和運行的復雜大系統。

2、電力系統自動化的領域包括生產過程的自動檢測、調節和控制，系統和元件的自動安全保護，網絡信息的自動傳輸，系統生產的自動調度，以及企業的自動化經濟管理等。電力系統自動化的主要目標是保證供電的電能質量（頻率和電壓），保證系統運行的安全可靠，提高經濟效益和管理效能。

3、在電力自動化設備的監控過程中，通常使用攝像頭對現場畫面進行監測，而傳統的監控裝置多采用固定式的攝像頭，這樣在實際使用過程中，攝像頭難免會存在死角，雖然現在的攝像頭均帶有轉動功能，但范圍有限，從而會影響操作人員獲取異常信息的時效性。

技術實現思路

1、本發明的目的在于提供一種電力自動化設備遠程監控裝置，以解決上述問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種電力自動化設備遠程監控裝置，包括：

4、控制中心；

5、監控模塊，由多個監控單元構成，用于向控制中心傳輸現場的實時監控畫面，每個所述監控單元包括基座、安裝于基座上且可在基座平面上移動的監控?cái)z像頭以及用于驅動監控?cái)z像頭移動的驅動機構；

6、傳感器模塊，由多個用于檢測不同參數的傳感器構成，用于檢測現場的環境參數以及電力設備的運行參數，多個所述傳感器對應的位置信息記錄于所述控制中心；

7、當至少一個所述傳感器檢測到的參數超過閾值時，所述控制中心標記該傳感器對應的位置信息以獲取目標區域，同時向所述驅動機構發出驅動指令，以使至少一個所述監控?cái)z像頭移動至可以監控到目標區域的位置。

8、在上述技術方案的基礎上，本發明還提供以下可選技術方案：

9、在進一步的方案中：所述驅動機構包括移動座和安裝座，其中所述移動座滑動設置在基座的正面凹槽中且能夠沿著豎向來回移動，所述基座的正面凹槽內設置有與移動座螺紋連接的豎向絲桿，所述豎向絲桿轉動連接在基座的正面凹槽中，所述豎向絲桿由安裝于基座上的豎向驅動電機驅動；所述監控?cái)z像頭安裝在所述安裝座上，所述安裝座滑動設置在移動座的凹槽內且能夠沿著橫向來回移動，所述移動座的凹槽內設置有與安裝座螺紋連接的橫向絲桿，所述橫向絲桿轉動連接在轉動座的凹槽中，所述橫向絲桿由安裝于移動座上的橫向驅動電機驅動。

10、在進一步的方案中：所述豎向絲桿設置有兩個且相對于基座的豎向?qū)ΨQ分布，所述豎向驅動電機的輸出端通過傳動皮帶與兩個所述豎向絲桿傳動連接，即由豎向驅動電機通過傳動皮帶帶動豎向絲桿轉動。

11、在進一步的方案中：所述安裝座上還固定有指示桿，所述基座?的正面凹槽內設置有與指示桿相對應的標識。

12、在進一步的方案中：所述指示桿靠近基座的一端還固定有主動磁塊，所述基座的背面設置有從動磁塊，所述從動磁塊滑動設置在基座的背面凹槽中，所述主動磁塊和所述從動磁塊的相對面磁極相反，所述從動磁塊呈方形且豎向和橫向位置上均固定有感應器，所述基座的背面凹槽槽壁上固定有與感應器相適配的感應條，所述感應條包括豎向感應條和橫向感應條，所述基座上還安裝有警報器，所述警報器與所述感應器以及所述感應條電性連接，當所述感應器移動至與所述感應條感應的位置時，所述警報器向所述控制中心發出報警信息。

13、在進一步的方案中：所述基座與安裝面之間通過卡扣結構連接，所述卡扣結構包括固定于基座背面的子扣以及固定于安裝面的母扣。

14、在進一步的方案中：所述母扣呈橫條狀且設置有多個，多個所述母扣沿安裝面縱向分布。

15、在進一步的方案中：所述母扣包括固定部和轉動連接于固定部的轉動部，所述固定部和轉動部之間還連接有彈簧，所述轉動部的中間位置一體成型有用于支撐子扣的支撐面；所述子扣的尾部一體成型有凸起，所述凸起的兩側為圓弧面，所述轉動部的頂部設置有與凸起相對應的導向面，所述導向面為圓弧面。

16、相較于現有技術，本發明的有益效果如下：

17、本發明實施例中，通過設置由控制中心、監控模塊和傳感器模塊構成的監控裝置，能夠在現場發生異常情況時保證工作人員能夠?qū)崟r(shí)獲取有效的監控畫面，從而保障了工作安全性，避免由于盲區的存在影響操作人員獲取異常信息的時效性；通過設置由移動座和安裝座構成的驅動機構，能夠?qū)崿F(xiàn)監控?cái)z像頭的平面移動，極大的擴大了監控范圍；通過設置感應器和感應條，在出現監控?cái)z像頭移動到豎向或者橫向的最大行程仍無法監控到目標區域的情況時，使得工作人員能夠?qū)υ撉闆r進行了解，從而做出對應處理；通過設置卡扣結構實現基座與安裝面的連接，從而使得監控單元可以進行拆卸，方便維修管理，同時由子扣和母扣構成的卡扣結構操作起來方便快捷。

技術特征：

1.一種電力自動化設備遠程監控裝置，其特征在于，包括：

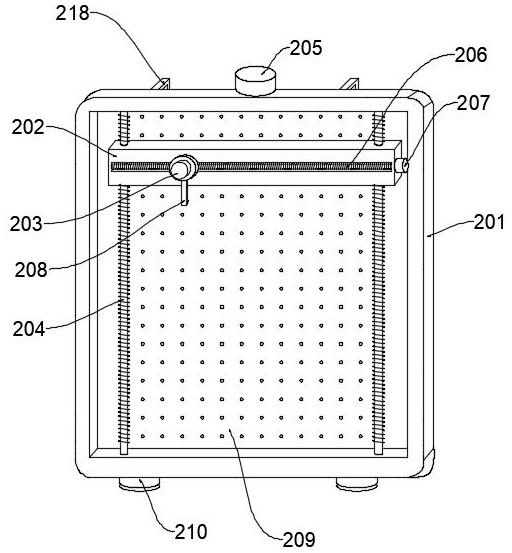

2.根據權利要求1所述的電力自動化設備遠程監控裝置，其特征在于，所述驅動機構包括移動座（202）和安裝座（211），其中所述移動座（202）滑動設置在基座（201）的正面凹槽中且能夠沿著豎向來回移動，所述基座（201）的正面凹槽內設置有與移動座（202）螺紋連接的豎向絲桿（204），所述豎向絲桿（204）轉動連接在基座（201）的正面凹槽中，所述豎向絲桿（204）由安裝于基座（201）上的豎向驅動電機（205）驅動；所述監控?cái)z像頭（203）安裝在所述安裝座（211）上，所述安裝座（211）滑動設置在移動座（202）的凹槽內且能夠沿著橫向來回移動，所述移動座（202）的凹槽內設置有與安裝座（211）螺紋連接的橫向絲桿（206），所述橫向絲桿（206）轉動連接在轉動座（202）的凹槽中，所述橫向絲桿（206）由安裝于移動座（202）上的橫向驅動電機（207）驅動。

3.根據權利要求2所述的電力自動化設備遠程監控裝置，其特征在于，所述豎向絲桿（204）設置有兩個且相對于基座（201）的豎向?qū)ΨQ分布，所述豎向驅動電機（205）的輸出端通過傳動皮帶（212）與兩個所述豎向絲桿（204）傳動連接。

4.根據權利要求3所述的電力自動化設備遠程監控裝置，其特征在于，所述安裝座（211）上還固定有指示桿（208），所述基座（201）?的正面凹槽內設置有與指示桿（208）相對應的標識（209）。

5.根據權利要求4所述的電力自動化設備遠程監控裝置，其特征在于，所述指示桿（208）靠近基座（201）的一端還固定有主動磁塊（213），所述基座（201）的背面設置有從動磁塊（214），所述從動磁塊（214）滑動設置在基座（201）的背面凹槽中，所述主動磁塊（213）和所述從動磁塊（214）的相對面磁極相反，所述從動磁塊（214）呈方形且豎向和橫向位置上均固定有感應器（215），所述基座（201）的背面凹槽槽壁上固定有與感應器（215）相適配的感應條，所述感應條包括豎向感應條（216）和橫向感應條（217），所述基座（201）上還安裝有警報器（210），所述警報器（210）與所述感應器（215）以及所述感應條電性連接，當所述感應器（215）移動至與所述感應條感應的位置時，所述警報器（210）向所述控制中心（10）發出報警信息。

6.根據權利要求2所述的電力自動化設備遠程監控裝置，其特征在于，所述基座（201）與安裝面之間通過卡扣結構連接，所述卡扣結構包括固定于基座（201）背面的子扣（218）以及固定于安裝面的母扣（219）。

7.根據權利要求6所述的電力自動化設備遠程監控裝置，其特征在于，所述母扣（219）呈橫條狀且設置有多個，多個所述母扣（219）沿安裝面縱向分布。

8.根據權利要求6所述的電力自動化設備遠程監控裝置，其特征在于，所述母扣（219）包括固定部（220）和轉動連接于固定部（220）的轉動部（221），所述固定部（220）和轉動部（221）之間還連接有彈簧（223），所述轉動部（221）的中間位置一體成型有用于支撐子扣（218）的支撐面（224）；所述子扣（218）的尾部一體成型有凸起（222），所述凸起（222）的兩側為圓弧面，所述轉動部（221）的頂部設置有與凸起（222）相對應的導向面（225），所述導向面（225）為圓弧面。

技術總結
本發明公開了一種電力自動化設備遠程監控裝置，該裝置包括控制中心；監控模塊，由多個監控單元構成，用于向控制中心傳輸現場的實時監控畫面，每個所述監控單元包括基座、監控?cái)z像頭以及驅動機構；傳感器模塊，由多個用于檢測不同參數的傳感器構成；當至少一個所述傳感器檢測到的參數超過閾值時，所述標記該傳感器對應的位置信息以獲取目標區域，同時向所述驅動機構發出驅動指令。本發明通過設置由控制中心、監控模塊和傳感器模塊構成的監控裝置，能夠在現場發生異常情況時保證工作人員能夠?qū)崟r(shí)獲取有效的監控畫面，從而保障了工作安全性，避免由于盲區的存在影響操作人員獲取異常信息的時效性。

技術研發人員：單曉晨,王磊,蔡淏,單元程
受保護的技術使用者：射陽縣電氣實業有限公司
技術研發日：
技術公布日：2025/4/24
