本發明涉及資源管理，尤其涉及一種基于數據互聯的資源分配管理系統及伺服控制器。

背景技術：

1、工廠內因其廠房數量較多，各功能區域較為分散，各功能區域之間會因人員流動數據流量產生實時變化。

2、中國專利公開號：cn116915724a公開了一種基于流量預測單元的資源分配系統及方法，資源分配系統包括：數據流量獲取單元、流量預測單元和資源分配單元，數據流量獲取單元獲取各網絡切片在過去一定單位時間段的歷史數據流量需求值，網絡切片指通信網絡劃分的多個邏輯獨立網絡切片；流量預測單元根據歷史數據流量需求值預測t時刻后的預測數據流需求值；資源分配單元基于預測數據流需求值對各網絡切片進行動態化資源分配。

3、現有技術中，工廠對網絡流量的分配不合理，導致部分廠房出現網絡擁塞，進而無法滿足實際用網需求，影響用網體驗。

技術實現思路

1、為此，本發明提供一種基于數據互聯的資源分配管理系統及伺服控制器，用以克服現有技術中由于工廠對網絡流量的分配不合理，導致部分廠房出現網絡擁塞，進而無法滿足實際用網需求，影響用網體驗的問題。

2、為實現上述目的，本發明提供一種基于數據互聯的資源分配管理系統，包括，

3、網絡接入點監控單元，用于監測工廠內各區域入網端口數量；

4、數據狀態感知單元，用于檢測工廠內各區域數據流量分配情況；

5、數據流量調控單元，用于對工廠內各區域數據流量分配進行調節；

6、異常警報單元，用于對異常區域數據流量進行報警；

7、反饋收集單元，用于收集工廠內人員使用調節后的數據流量效果滿意度評價；

8、核心分析控制單元，其與所述網絡接入點監控單元、所述數據狀態感知單元、所述數據流量調控單元、所述異常警報單元和所述反饋收集單元連接，用于對各模塊采集的數據進行分析并控制各模塊工作；

9、所述網絡接入點監控單元對各區域內入網端口數量進行檢測，所述核心分析控制單元通過本地必有接口數量與所述入網端口數量對區域內人員數量進行預估，并通過預估人員數量對各區域數據流量需求進行分析根據分析結果控制所述數據流量調控單元進行對應區域數據流量調節，所述反饋收集單元通過工廠內人員對數據流量分配效果滿意度評價對調節后的數據流量效果進行收集，所述核心分析控制單元根據所述滿意度評價對是否控制數據流量調控單元調節數據流量進行判定。

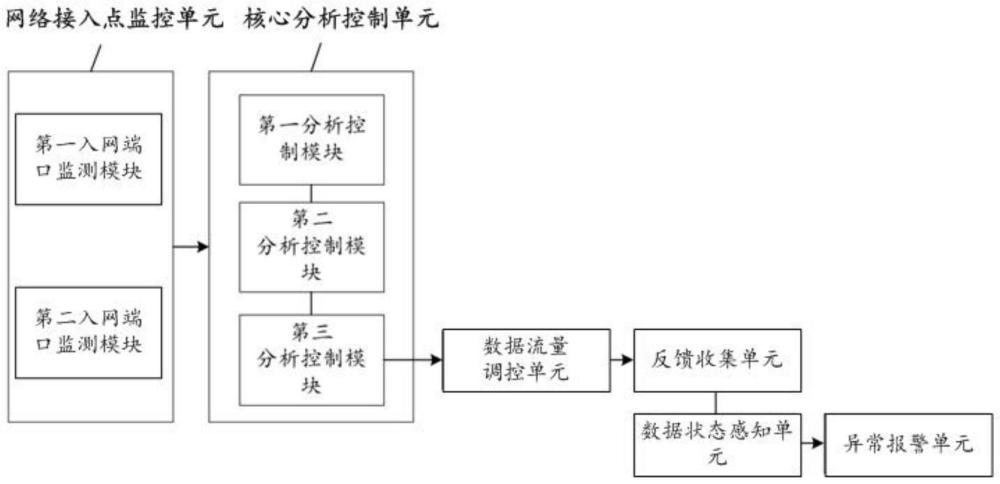

10、進一步地，所述核心分析控制單元，包括，

11、第一分析控制模塊，基于所述網絡接入點監控單元數據對工廠內人員分布情況進行計算；

12、第二分析控制模塊，根據所述第一分析控制模塊計算結果，對各區域內數據流量情況進行分析；

13、第三分析控制模塊，根據所述第二分析控制模塊分析結果與所述反饋收集單元收集的評價結果對各區域內數據流量進行調節。

14、進一步地，所述第一分析控制模塊，基于所述網絡接入點監控單元數據對工廠內人員分布情況進行計算；

15、第二分析控制模塊，根據所述第一分析控制模塊計算結果，對各區域內數據流量情況進行分析；

16、第三分析控制模塊，根據所述第二分析控制模塊分析結果與所述反饋收集單元收集的評價結果對各區域內數據流量進行調節。

17、進一步地，所述第一分析控制模塊將工廠分為若干區域，根據各區域實際入網端口數量對人員分布情況進行分析判定。

18、進一步地，所述第二分析控制模塊根據工廠內各區域使用功能與其人員分布情況對該區域內數據流量是否需要調節進行判定。

19、進一步地，所述第三分析控制模塊對需要調節數據流量的區域控制所述數據流量調控單元進行數據流量調節。

20、進一步地，所述第三分析控制模塊根據所述滿意度評價值與其內設置的滿意度評價值區間對是否調節數據流量進行二次判定；所述數據流量調控單元根據二次判定結果對數據流量進行二次調節。

21、進一步地，所述數據狀態感知單元內設置有流量值區間，所述數據狀態感知單元對所述數據流量調控單元調節的數據流量進行監測，所述異常警報單元對異常區域數據流量進行報警。

22、進一步地，所述第三分析控制模塊根據所述報警結果控制所述數據流量調控單元進行調節。

23、本發明還提供一種應用于資源分配管理系統的伺服控制器，包括，

24、接口板，其設置有若干接口，用于連接外部設備；

25、控制板，其與所述接口板連接，用于控制伺服控制器的運行；

26、功率板，其與所述控制板連接，用于放大控制信號；

27、散熱板，其與所述功率板連接，用于散發電子元件熱量，由若干帶有蜂窩狀孔洞的散熱片組成。

28、與現有技術相比，本發明的有益效果在于，通過第一入網端口監測模塊對區域內設備端口接口數量進行監測，避免出現在工廠機房培訓樓中，因接口數量過多導致預估人數過多，加大該區域帶寬，造成網絡資源浪費，供需不平衡等問題，能夠對不同區域的人數進行較準確評估，增加該系統可靠性。

29、進一步地，所述第一分析控制模塊通過所述網絡接入點監控單元采集的數據進行分析能夠預估對應區域的人員數量，若該區域人員數量過多，所述數據流量調控單元能夠調節該區域帶寬升高，滿足該區域人員用網需求，若人員數量少，數據流量調控單元能夠調節該區域帶寬降低，合理利用網絡資源。

30、進一步地，人員數量對數據流量的影響補償參數能夠根據不同人員數量進行取值，當人員數量小于一點二倍第二人員數量值時選取對應值作為人員數量對數據流量的影響補償參數，能夠保證在人員數量在上述區間內時，數據流量的穩定性，保證人員用網需求，當人員數量大于等于一點二倍第二人員數量值時選取對應值作為人員數量對數據流量的影響補償參數，能夠保證人員數量很多時，帶寬不會無限大，保護網絡系統，保證其他區域的基本帶寬，保證其用網需求。

31、進一步地，第二分析控制模塊設置有第一人員數量值和第二人員數量值，其根據預估人員數量與第一人員數量值和第二人員數量值的對比結果，能夠對該區域的帶寬進行調節，有效保證工廠內數據流量分配合理性，若預估人員數量小于第一人員數量值，則所述第三分析控制模塊控制所述數據流量調控單元對該區域帶寬進行限制，避免帶寬過高導致其他區域帶寬過低影響人員使用網絡資源，若預估人員數量大于第二人員數量值，則所述第三分析控制模塊控制所述數據流量調控單元對該區域帶寬進行限制，避免因帶寬不足導致網絡擁塞。

32、進一步地，所述第三分析控制模塊設置有初始滿意度評價值，根據調節帶寬后人員用網滿意度評價值與初始滿意度評價值比較，若人員用網滿意度評價值小于初始滿意度評價值，則第三分析控制模塊對評價值內容進行分析，當評價內容為網絡太卡或沒有網，第三分析控制模塊控制所述數據流量調控單元對該區域進行帶寬升高調節，有效解決由于人員過多導致需求流量激增，帶寬不足的問題。

33、進一步地，所述數據狀態感知單元內設置有流量值區間，分別為第一流量值，其為維持工廠任一區域正常運行時帶寬最低值對應的數據流量，第二流量值其為工廠任一區域網絡系統的最大帶寬值對應的數據流量，若實際數據流量小于第一流量值，則所述第三分析控制模塊控制數據流量調控單元停止對該區域帶寬的限制操作并將該區域帶寬升高至第一流量值對應的帶寬，避免因該區域帶寬過低導致網絡擁堵無法用網，提升該系統實用性，若實際數據流量大于第二流量值，則所述第三分析控制模塊控制數據流量調控單元對該區域帶寬的限制操作，并逐步將該區域帶寬調至第二流量值對應的帶寬，避免因該區域帶寬過高導致網絡資源浪費。
