本技術涉及通信，尤其是涉及一種物理層協議數據單元傳輸方法及裝置。

背景技術：

1、現有無線局域網(wireless?local?area?network，wlan)通信系統從802.11a/b/g標準開始，歷經多代，如802.11n標準、802.11ac標準、802.11ax標準和802.11be標準。其中，802.11ax標準和802.11be標準中引入了基于觸發幀(trigger?frame)的調度式上行傳輸方法，該方法中，發送端通信裝置可以通過向一個或多個接收端通信裝置發送觸發幀，以調度該一個或多個接收端通信裝置發送物理層協議數據單元(physical?layer?protocol?dataunit，ppdu)，進行上行傳輸。

2、其中，觸發幀可以包括用于指示發送端通信裝置分配給接收端通信裝置的資源單元(resource?unit，ru)的資源單元分配子字段和用于指示接收端通信裝置進行載波偵聽的指示字段。接收端通信裝置根據該觸發幀，可以在資源單元分配子字段指示的資源單元所在的一個或多個子信道上進行載波偵聽，當資源單元分配子字段指示的資源單元所在的各個子信道的信道狀態均為空閑時，接收端通信裝置可以通過該各個子信道發送ppdu，否則，當資源單元分配子字段指示的資源單元對應的子信道中存在至少一個子信道的信道狀態為繁忙時，接收端通信裝置不發送ppdu，以避免對其他傳輸造成干擾。

3、但是，當資源單元分配子字段指示的資源單元對應的子信道中存在至少一個子信道的信道狀態為繁忙時，即使資源單元分配子字段指示的資源單元對應的子信道存在其他信道狀態為空閑的子信道，接收端通信裝置也不發送ppdu，導致頻譜資源被浪費。

技術實現思路

1、有鑒于此，本技術提供了一種物理層協議數據單元傳輸方法及裝置，能夠改善當資源單元分配子字段指示的資源單元對應的子信道中存在至少一個子信道的信道狀態為繁忙時，接收端通信裝置不發送物理層協議數據單元，導致頻譜資源被浪費的技術問題。

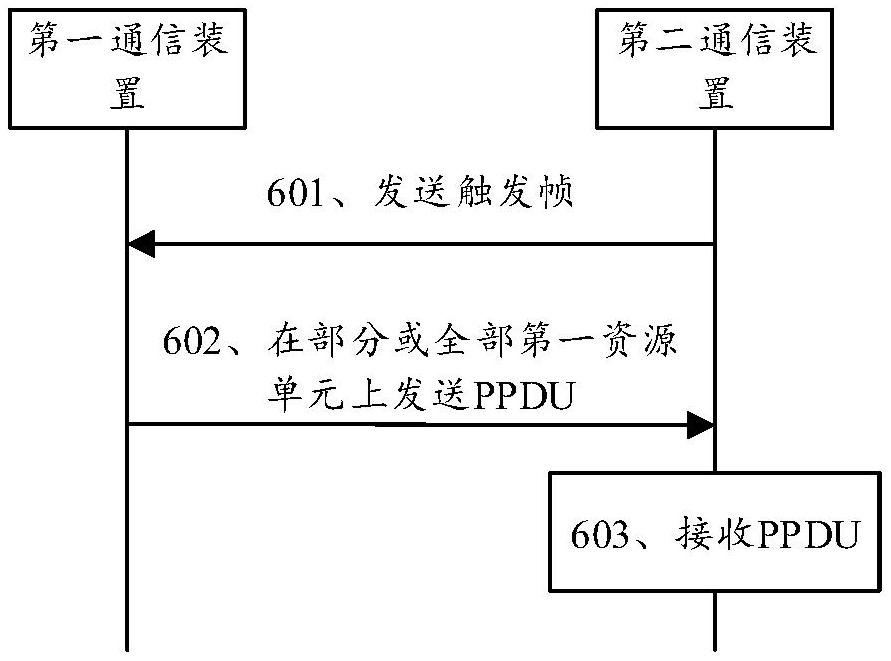

2、第一方面，本技術實施例提供了一種物理層協議數據單元傳輸方法，該方法可以包括：第一通信裝置接收用于指示分配的第一資源單元的觸發幀，在部分或全部第一資源單元上發送物理層協議數據單元ppdu；其中，第一資源單元為一個子載波數量大于996的資源單元，或者，第一資源單元為多資源單元mru，mru包括至少一個子載波數量大于或等于996的資源單元。

3、基于第一方面，第一通信裝置可以在子信道的信道狀態為空閑的部分或全部第一資源單元發送ppdu，避免頻譜資源被浪費，提高頻譜利用率。

4、一種可能的設計中，ppdu包括第一指示信息；該第一指示信息用于指示在第一資源單元中的部分資源單元上發送ppdu；或者，第一指示信息用于指示在第一資源單元中的全部資源單元上發送ppdu。

5、基于該可能的設計，第一通信裝置還可以在ppdu中攜帶第一指示信息，以指示第一通信裝置是在部分第一資源單元還是全部第一資源單元上傳輸的ppdu，相比于ru傳輸指示信息，可以節省比特數，降低信令冗余度。

6、一種可能的設計中，當第一資源單元為一個子載波數量大于996的資源單元時，在部分或全部第一資源單元上發送的ppdu中的物理層服務數據單元psdu的數量小于或等于第一數量；其中，第一數量為第一資源單元中996子載波資源單元996-tone?ru的數量；或者，當第一資源單元為mru時，在全部第一資源單元上發送的ppdu中的psdu的數量等于第二數量；其中，第二數量為第三數量和第四數量的和，第三數量為mru中子載波數量小于996的資源單元的數量，第四數量為mru中996-tone?ru的數量；或者，當第一資源單元為mru時，在部分第一資源單元上發送的ppdu中的psdu的數量小于或等于第四數量；其中，第四數量為mru中996-tone?ru的數量。

7、基于該可能的設計，第一通信裝置可以在發送ppdu之前，根據第一資源單元預先準備多個版本的psdu，便于后續在部分或全部第一資源單元上發送適應該部分或全部第一資源單元的psdu。

8、一種可能的設計中，ppdu在相同80mhz內的通用信令u-sig字段相同，ppdu在不同80mhz內的通用信令u-sig字段相同。

9、基于該可能的設計，第一通信裝置在相同的80mhz內發送的ppdu的u-sig字段相同，可以保證第二通信裝置在該80mhz內針對不同20mhz的子信道進行合并接收，增加可靠性。另外，第一通信裝置在不同的80mhz內發送的ppdu的u-sig字段也可以相同，可以降低第一通信裝置準備前導碼的復雜度，簡化發送流程。

10、一種可能的設計中，當第一資源單元的部分資源單元為空閑且部分資源單元的子載波數量大于或等于996，第一通信裝置在部分資源單元中，子載波數量為n乘以996的資源單元上發送ppdu；其中，n大于或等于1。

11、基于該可能的設計，第一通信裝置可以在上述部分資源單元中，子載波數量為n乘以996的資源單元上發送ppdu，以避免80mhz內不同20mhz上的u-sig字段內容不同。

12、一種可能的設計中，第一指示信息為預先設置的比特值；或者，第一指示信息為觸發幀中特殊用戶信息字段的默認值。

13、基于該可能的設計，第一指示信息可以是預先設置的比特值，也可以是上述默認值，為第一指示信息提供了多種可行性方案。

14、一種可能的設計中，第一指示信息還用于指示發送ppdu的資源單元對應的80mhz的數量。

15、基于該可能的設計，第一指示信息還可以用于指示發送ppdu的資源單元對應的80mhz的數量，以使第二通信裝置根據該第一指示信息在第一資源單元上接收ppdu，可以降低第二通信裝置的功耗。

16、一種可能的設計中，第一指示信息位于ppdu的通用信令u-sig字段。

17、基于該可能的設計，第一指示信息位于ppdu的u-sig字段，為第一指示信息的設置提供了可行性方案。

18、一種可能的設計中，ppdu的通用信令u-sig字段還包括下述一種或多種：第二指示信息、第三指示信息；其中，第二指示信息用于指示調制編碼方式mcs，mcs是根據在部分或全部第一資源單元上發送ppdu確定的；其中，第三指示信息用于指示傳輸功率，傳輸功率是根據在部分或全部第一資源單元上發送ppdu確定的。

19、基于該可能的設計，當第一通信裝置在第一資源單元的部分資源單元上發送ppdu時，第一通信裝置實際用于發送ppdu的mcs與第二通信裝置分配給第一通信裝置的mcs可能不同，此時，第一通信裝置可以將實際用于發送ppdu的mcs通過第二指示信息指示給第二通信裝置。當第一通信裝置在第一資源單元的部分資源單元上發送ppdu時，第一通信裝置實際用于發送ppdu的傳輸功率與第二通信裝置分配給第一通信裝置的傳輸功率可能不同，此時，第一通信裝置可以將實際用于發送ppdu的傳輸功率通過第三指示信息指示給第二通信裝置。

20、一種可能的設計中，觸發幀包括第四指示信息；其中，第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu。

21、基于該可能的設計，觸發幀還可以包括第四指示信息，當第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu時，第一通信裝置可以在第一資源單元的部分資源單元上發送ppdu。

22、一種可能的設計中，當第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu時，第一資源單元不用于調度多用戶多輸入多輸出mu-mimo傳輸。

23、基于該可能的設計，當第四指示信息用于指示允許第一通信裝置在第一資源單元中的部分資源單元上發送ppdu時，第一資源單元不用于調度mu-mimo傳輸?；蛘?，也可以描述為若第一資源單元用于調度mu-mimo傳輸，則不允許第一通信裝置在第一資源單元中的部分資源單元上發送ppdu。

24、第二方面，本技術實施例提供了一種物理層協議數據單元傳輸方法，該方法包括：第二通信裝置發送觸發幀，在部分或全部第一資源單元上接收ppdu；其中，觸發幀用于指示分配的第一資源單元，第一資源單元為一個子載波數量大于996的資源單元，或者，第一資源單元為多資源單元mru，mru包括至少一個子載波數量大于或等于996的資源單元。

25、基于第二方面，第二通信裝置可以在子信道的信道狀態為空閑的部分或全部第一資源單元接收ppdu，避免頻譜資源被浪費，提高頻譜利用率。

26、一種可能的設計中，ppdu包括第一指示信息，第一指示信息用于指示在第一資源單元中的部分資源單元上發送ppdu，或者，第一指示信息用于指示在第一資源單元中的全部資源單元上發送ppdu。

27、基于該可能的設計，ppdu還可以包括第一指示信息，以指示第一通信裝置是在部分第一資源單元還是全部第一資源單元上傳輸的ppdu，相比于ru傳輸指示信息，可以節省比特數，降低信令冗余度。

28、一種可能的設計中，當第一資源單元為一個子載波數量大于996的資源單元時，在部分或全部第一資源單元上接收的ppdu中的物理層服務數據單元psdu的數量小于或等于第一數量；其中，第一數量為第一資源單元中996子載波資源單元996-tone?ru的數量；或者，當第一資源單元為mru時，在全部第一資源單元上接收的ppdu中的psdu的數量等于第二數量；其中，第二數量為第三數量和第四數量的和，第三數量為mru中子載波數量小于996的資源單元的數量，第四數量為mru中996-tone?ru的數量；或者，當第一資源單元為mru時，在部分第一資源單元上接收的ppdu中的psdu的數量小于或等于第四數量；其中，第四數量為mru中996-tone?ru的數量。

29、基于該可能的設計，第一通信裝置可以在發送ppdu之前，根據第一資源單元預先準備多個版本的psdu，便于后續在部分或全部第一資源單元上發送適應該部分或全部第一資源單元的psdu。

30、一種可能的設計中，ppdu在相同80mhz內的通用信令u-sig字段相同，ppdu在不同80mhz內的通用信令u-sig字段相同。

31、基于該可能的設計，第一通信裝置在相同的80mhz內發送的ppdu的u-sig字段相同，可以保證第二通信裝置在該80mhz內針對不同20mhz的子信道進行合并接收，增加可靠性。另外，第一通信裝置在不同的80mhz內發送的ppdu的u-sig字段也可以相同，可以降低第一通信裝置準備前導碼的復雜度，簡化發送流程。

32、一種可能的設計中，當第一資源單元的部分資源單元為空閑且部分資源單元的子載波數量大于或等于996，在部分資源單元中，子載波數量為n乘以996的資源單元上發送ppdu；其中，n大于或等于1。

33、基于該可能的設計，第一通信裝置可以在上述部分資源單元中，子載波數量為n乘以996的資源單元上發送ppdu，以避免80mhz內不同20mhz上的u-sig字段內容不同。

34、一種可能的設計中，第一指示信息為預先設置的比特值；或者，第一指示信息為觸發幀中特殊用戶信息字段的默認值。

35、基于該可能的設計，第一指示信息可以是預先設置的比特值，也可以是上述默認值，為第一指示信息提供了多種可行性方案。

36、一種可能的設計中，第一指示信息還用于指示發送ppdu的資源單元對應的80mhz的數量。

37、基于該可能的設計，第一指示信息還可以用于指示發送ppdu的資源單元對應的80mhz的數量，以使第二通信裝置根據該第一指示信息在第一資源單元上接收ppdu，可以降低第二通信裝置的功耗。

38、一種可能的設計中，第一指示信息位于ppdu的通用信令u-sig字段。

39、基于該可能的設計，第一指示信息位于ppdu的u-sig字段，為第一指示信息的設置提供了可行性方案。

40、一種可能的設計中，ppdu的通用信令u-sig字段還包括下述一種或多種：第二指示信息、第三指示信息；其中，第二指示信息用于指示調制編碼方式mcs，mcs是根據在部分或全部第一資源單元上發送ppdu確定的；其中，第三指示信息用于指示傳輸功率，傳輸功率是根據在部分或全部第一資源單元上發送ppdu確定的。

41、基于該可能的設計，當第一通信裝置在第一資源單元的部分資源單元上發送ppdu時，第一通信裝置實際用于發送ppdu的mcs與第二通信裝置分配給第一通信裝置的mcs可能不同，此時，第一通信裝置可以將實際用于發送ppdu的mcs通過第二指示信息指示給第二通信裝置。當第一通信裝置在第一資源單元的部分資源單元上發送ppdu時，第一通信裝置實際用于發送ppdu的傳輸功率與第二通信裝置分配給第一通信裝置的傳輸功率可能不同，此時，第一通信裝置可以將實際用于發送ppdu的傳輸功率通過第三指示信息指示給第二通信裝置。

42、一種可能的設計中，觸發幀包括第四指示信息；其中，第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu。

43、基于該可能的設計，觸發幀還可以包括第四指示信息，當第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu時，第一通信裝置可以在第一資源單元的部分資源單元上發送ppdu。

44、一種可能的設計中，當第四指示信息用于指示允許在第一資源單元中的部分資源單元上發送ppdu時，第一資源單元不用于調度多用戶多輸入多輸出mu-mimo傳輸。

45、基于該可能的設計，當第四指示信息用于指示允許第一通信裝置在第一資源單元中的部分資源單元上發送ppdu時，第一資源單元不用于調度mu-mimo傳輸?；蛘?，也可以描述為若第一資源單元用于調度mu-mimo傳輸，則不允許第一通信裝置在第一資源單元中的部分資源單元上發送ppdu。

46、第三方面，本技術實施例提供了一種通信裝置，通信裝置包括：收發模塊。收發模塊，用于接收用于指示分配的第一資源單元的觸發幀，還用于在部分或全部第一資源單元上發送物理層協議數據單元ppdu；其中，第一資源單元為一個子載波數量大于996的資源單元，或者，第一資源單元為多資源單元mru，mru包括至少一個子載波數量大于或等于996的資源單元。

47、需要說明的是，第三方面中對ppdu的具體描述可參考上述第一方面或第一方面的任一種可能的設計提供的物理層協議數據單元傳輸方法中對ppdu的相關描述，第三方面中通信裝置的具體實現方式可參考上述第一方面或第一方面的任一種可能的設計提供的物理層協議數據單元傳輸方法中第一通信裝置的行為功能，不予贅述。

48、第四方面，本技術實施例提供了一種通信裝置，通信裝置包括：收發模塊。處理模塊，用于發送觸發幀，還用于在部分或全部第一資源單元上接收ppdu；其中，觸發幀用于指示分配的第一資源單元，第一資源單元為一個子載波數量大于996的資源單元，或者，第一資源單元為多資源單元mru，mru包括至少一個子載波數量大于或等于996的資源單元。

49、需要說明的是，第四方面中對ppdu的具體描述可參考上述第二方面或第二方面的任一種可能的設計提供的物理層協議數據單元傳輸方法中對ppdu的相關描述，第四方面中通信裝置的具體實現方式可參考上述第二方面或第二方面的任一種可能的設計提供的物理層協議數據單元傳輸方法中第二通信裝置的行為功能，不予贅述。

50、第五方面，本技術實施例提供了一種通信裝置，所述通信裝置包括處理器和與所述處理器內部連接通信的收發器；所述收發器用于接收觸發幀；所述處理器用于生成ppdu；所述收發器還用于發送ppdu。

51、需要說明的是，第五方面提供的通信裝置用于執行上述第一方面或第一方面任意可能的實現方式，具體細節可參見上述第一方面或第一方面任意可能的實現方式，此處不再贅述。

52、第六方面，本技術實施例提供了一種通信裝置，所述通信裝置包括處理器和與所述處理器內部連接通信的收發器；所述處理器用于生成觸發幀；所述收發器用于發送觸發幀，還用于接收ppdu。

53、需要說明的是，第六方面提供的通信裝置用于執行上述第二方面或第二方面任意可能的實現方式，具體細節可參見上述第二方面或第二方面任意可能的實現方式，此處不再贅述。

54、第七方面，本技術實施例提供一種通信裝置，所述通信裝置包括處理電路和與所述處理電路內部連接通信的輸入輸出接口，所述輸入輸出接口用于接收觸發幀；所述處理電路用于生成ppdu，所述輸入輸出接口還用于發送ppdu。

55、需要說明的是，第七方面提供的通信裝置用于執行上述第一方面或第一方面任意可能的實現方式，具體細節可參見上述第一方面或第一方面任意可能的實現方式，此處不再贅述。

56、第八方面，本技術實施例提供一種通信裝置，所述通信裝置包括處理電路和與所述處理電路內部連接通信的輸入輸出接口，所述處理電路用于生成觸發幀；所述輸入輸出接口用于發送觸發幀，還用于接收ppdu。

57、需要說明的是，第八方面提供的通信裝置用于執行上述第二方面或第二方面任意可能的實現方式，具體細節可參見上述第二方面或第二方面任意可能的實現方式，此處不再贅述。

58、第九方面，本技術實施例提供一種計算機可讀存儲介質，用于存儲計算機程序，所述計算機程序包括用于執行上述第一方面或第一方面任意可能的實現方式的指令；或者包括用于執行上述第二方面或第二方面任意可能的實現方式的指令。

59、第十方面，本技術實施例提供一種計算機程序產品，所述計算機程序產品包括用于執行上述第一方面或第一方面任意可能的實現方式的指令；或者包括用于執行上述第二方面或第二方面任意可能的實現方式的指令。

60、第十一方面，本技術實施例提供一種通信系統，所述通信系統包括上述第三方面所示的第一通信裝置和第四方面所提供的第二通信裝置。
