本申請涉及手機支架,尤其涉及一種手機支撐架。
背景技術:
1、磁吸支架主要配合內置磁鐵的手機來使用,內置磁鐵的手機背部有內置的磁鐵,內置磁鐵的手機可以直接吸附固定在磁吸支架上,同時又可以進行轉動調節。
2、但現有的磁吸支架使用具有很大的局限性,只能配合內置磁鐵的手機使用,對于普通無內置磁鐵的手機,磁吸支架無法使用。
技術實現思路
1、本申請提供了一種手機支撐架,以解決磁吸支架僅僅能夠固定內置磁鐵的手機、適配性低的問題。

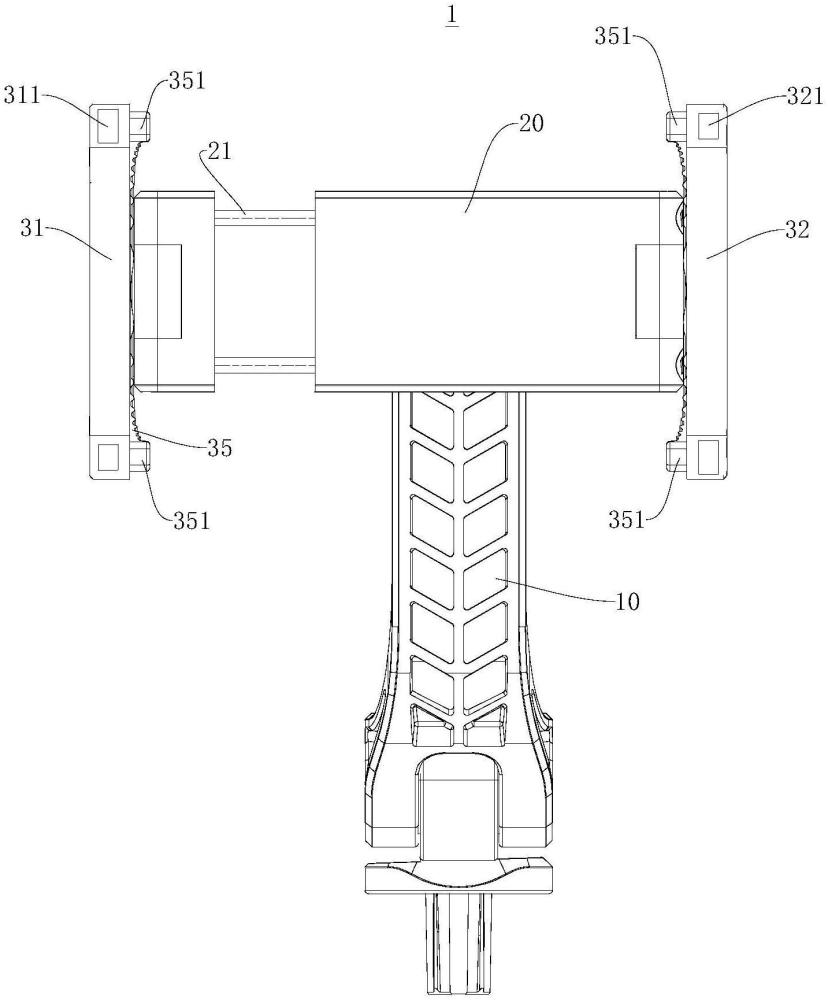

2、根據本申請的手機支撐架,包括:
3、支撐件;
4、固定件,所述固定件設于所述支撐件上;
5、支架件,所述支架件包括第一子支架和第二子支架,所述第一子支架和所述第二子支架分別設于所述固定件的兩端,所述第一子支架可朝向遠離或者靠近所述第二子支架的方向移動,所述第一子支架和所述第二子支架的背離所述固定件的一側均設有磁吸部。
6、根據本申請的手機支撐架,所述固定件內限定有安裝槽,所述安裝槽內設有可移動的連接桿,所述安裝槽內設有復位件,所述復位件帶動所述連接桿復位,所述第一子支架與所述連接桿轉動連接,所述第二子支架和所述固定件轉動連接。
7、可選地,所述第一子支架和所述第二子支架均被配置為半圓環狀,所述第一子支架的兩個端部均設有卡槽,第二子支架的兩個端部均設有凸起部,所述支架件具有第一狀態和第二狀態,在所述支架件處于所述第一狀態時,所述凸起部卡設于所述卡槽中,在所述支架件處于所述第二狀態時,所述凸起部和所述卡槽間隔。
8、根據本申請的手機支撐架,所述第一子支架和所述第二子支架的朝向所述固定件的兩側均設有防滑件。
9、根據本申請的手機支撐架,所述固定件和所述支撐件轉動連接。
10、可選地,所述固定件上設有第一卡接件,所述支撐件上設有第二卡接件,所述固定件和所述支撐件之間連接有連接件,所述連接件可使所述第一卡接件和所述第二卡接件間隔或卡接。
11、可選地,所述第一卡接件和所述第二卡接件均包括多個凸出部和多個凹回部,多個所述凸出部和多個所述凹回部沿圓周方向依次交替分布,所述第一卡接件的凸出部和所述第二卡接件的凹回部可卡接,所述第一卡接件的凹回部和所述第二卡接件的凸出部可卡接。
12、可選地,所述第一卡接件和所述第二卡接件中的一個上設有導向柱,另一個上設有導向孔,所述導向柱穿設于所述導向孔中,所述導向柱的自由端設有第一限位部,所述連接件被配置為第二彈簧,所述導向孔的邊沿處設有第二限位部,所述第二彈簧套設于所述導向柱上,且所述第二彈簧夾設于所述第一限位部和所述第二限位部之間。
13、可選地,多個所述凹回部和多個所述凸出部沿所述導向柱或所述導向孔的圓周方向交替分布。
14、可選地,所述固定件上設有支撐臺,所述支撐件上設有限位槽,所述第一卡接件和所述第二卡接件卡接時,所述支撐臺和所述限位槽卡接。
15、本申請實施例提供的上述技術方案與現有技術相比具有如下優點:
16、本申請實施例提供的手機支撐架,第一子支架可朝向遠離或靠近第二子支架的方向移動,當手機支撐架被用于固定普通的手機時,調整第一子支架朝向遠離第二子支架的方向移動,從而使普通的手機可以被第一子支架和第二子支架從兩側共同夾持,當手機支撐架被用于固定內置磁鐵的手機時,調整第一子支架靠近第二子支架,以使磁吸部面向內置磁鐵的手機,對該手機進行吸附,調整支架件處于第二狀態,第一子支架和第二子支架彼此相對,該手機卡于第一子支架和第二子支架之間,從而使手機支撐架既能夠適用于內置磁鐵的手機,也能夠適用于普通手機。
1.一種手機支撐架,其特征在于,包括:
2.根據權利要求1所述的手機支撐架,其特征在于,所述固定件內限定有安裝槽,所述安裝槽內設有可移動的連接桿,所述安裝槽內設有復位件,所述復位件帶動所述連接桿復位,所述第一子支架與所述連接桿轉動連接,所述第二子支架和所述固定件轉動連接。
3.根據權利要求2所述的手機支撐架,其特征在于,所述第一子支架和所述第二子支架均被配置為半圓環狀,所述第一子支架的兩個端部均設有卡槽,第二子支架的兩個端部均設有凸起部,所述支架件具有第一狀態和第二狀態,在所述支架件處于所述第一狀態時,所述凸起部卡設于所述卡槽中,在所述支架件處于所述第二狀態時,所述凸起部和所述卡槽間隔。
4.根據權利要求1所述的手機支撐架,其特征在于,所述第一子支架和所述第二子支架的朝向所述固定件的兩側均設有防滑件。
5.根據權利要求1所述的手機支撐架,其特征在于,所述固定件和所述支撐件轉動連接。
6.根據權利要求5所述的手機支撐架,其特征在于,所述固定件上設有第一卡接件,所述支撐件上設有第二卡接件,所述固定件和所述支撐件之間連接有連接件,所述連接件可使所述第一卡接件和所述第二卡接件間隔或卡接。
7.根據權利要求6所述的手機支撐架,其特征在于,所述第一卡接件和所述第二卡接件均包括多個凸出部和多個凹回部,多個所述凸出部和多個所述凹回部沿圓周方向依次交替分布,所述第一卡接件的凸出部和所述第二卡接件的凹回部可卡接,所述第一卡接件的凹回部和所述第二卡接件的凸出部可卡接。
8.根據權利要求7所述的手機支撐架,其特征在于,所述第一卡接件和所述第二卡接件中的一個上設有導向柱,另一個上設有導向孔,所述導向柱穿設于所述導向孔中,所述導向柱的自由端設有第一限位部,所述連接件被配置為第二彈簧,所述導向孔的邊沿處設有第二限位部,所述第二彈簧套設于所述導向柱上,且所述第二彈簧夾設于所述第一限位部和所述第二限位部之間。
9.根據權利要求8所述的手機支撐架,其特征在于,多個所述凹回部和多個所述凸出部沿所述導向柱或所述導向孔的圓周方向交替分布。
10.根據權利要求6所述的手機支撐架,其特征在于,所述固定件上設有支撐臺,所述支撐件上設有限位槽,所述第一卡接件和所述第二卡接件卡接時,所述支撐臺和所述限位槽卡接。
