本申請涉及5g基站的安裝，具體為一種便于安裝的固定式5g基站。

背景技術：

1、5g基站是5g網絡的核心設備，提供無線覆蓋，實現有線通信網絡與無線終端之間的無線信號傳輸，其架體分主塔型安裝在地面或成三腳架形安裝在建筑物或高山上。

2、例如公開號為“cn218178368u”的中國實用新型專利，公開了一種便于安裝的5g基站，旋轉鎖緊箍旋轉后一端插進固定箍內，旋轉鎖緊箍一側表面設有弧形齒條，弧形齒條與驅動齒輪嚙合相連，通過轉動一號驅動轉盤，一號驅動轉盤可通過驅動齒輪對弧形齒條進行驅動，使旋轉鎖緊箍不斷的插進固定箍內腔，通過對旋轉鎖緊箍不斷的鎖緊，可對橡膠防滑墊進行夾緊，從而可實現對5g基站的快速安裝。

3、上述專利中，通過對旋轉鎖緊箍不斷的鎖緊，可對橡膠防滑墊進行夾緊，從而可實現對5g基站的快速安裝，但是在實際使用過程中，沒有設置支撐裝置，不易對基站進行固定，容易導致基站受到外力作用發生傾斜現象。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本申請提供了一種便于安裝的固定式5g基站，解決了上述背景技術中所提到的問題。

3、(二)技術方案

4、為實現以上目的，本申請通過以下技術方案予以實現：一種便于安裝的固定式5g基站，包括支撐柱和基站，所述支撐柱的側面開設有凹槽，所述凹槽的內側轉動連接有支撐組件，所述支撐組件包括支撐板，所述支撐板的側面轉動連接有第一轉軸，所述第一轉軸轉動連接在凹槽的內側，且所述支撐板用于對裝置進行固定支撐。

5、通過采用上述技術方案，設置的支撐板用于對裝置進行固定支撐，有效的提高了基站的穩定性。

6、優選的，所述支撐板的下表面轉動連接有第五轉軸，所述第五轉軸的側面固定連接有第二電動伸縮桿，所述第二電動伸縮桿的一端固定連接有第六轉軸，所述第六轉軸轉動連接在凹槽的內側，且通過所述第二電動伸縮桿帶動支撐板移動，能夠對支撐板進行角度調節。

7、通過采用上述技術方案，使用第二電動伸縮桿帶動支撐板移動，能夠對支撐板進行角度調節，提高了裝置的適用性。

8、優選的，所述支撐板的側面轉動連接有第二轉軸，所述第二轉軸的側面固定連接有固定板，且所述支撐板的上表面轉動連接有第三轉軸，所述第三轉軸的側面固定連接有第一電動伸縮桿，所述第一電動伸縮桿的一端固定連接有第四轉軸，所述第四轉軸轉動連接在固定板的上表面，所述固定板的內側套接有用于固定的固定螺釘，且通過所述第一電動伸縮桿帶動固定板移動，能夠對固定板進行角度調節。

9、通過采用上述技術方案，使用第一電動伸縮桿帶動固定板移動，能夠對固定板進行角度調節，進一步提高了對裝置的適用性。

10、優選的，所述支撐柱的下表面固定連接有固定組件，所述固定組件包括固定電機，所述固定電機的輸出端固定連接有螺紋鉆，且通過所述固定電機帶動螺紋鉆轉動，能夠將裝置固定在地面之內。

11、通過采用上述技術方案，固定電機帶動螺紋鉆轉動，能夠將裝置固定在地面之內，有效的提高了裝置安裝的便利性。

12、優選的，所述支撐柱的內側固定連接有高度調節組件，所述高度調節組件包括高度調節電機，所述高度調節電機的輸出端固定連接有螺紋桿，所述螺紋桿的側面螺紋連接有調節框，且通過所述高度調節電機帶動螺紋桿轉動，能夠帶動調節框進行高度調節。

13、通過采用上述技術方案，使用高度調節電機帶動螺紋桿轉動，能夠帶動調節框進行高度調節，便于對基站進行安裝和維修工作。

14、優選的，所述調節框的上表面固定連接有固定柱，所述固定柱的上表面固定連接有用于防護的避雷針。

15、通過采用上述技術方案，設置的避雷針能夠保護裝置在雷雨天氣中的安全使用。

16、優選的，所述固定柱的側面套接有夾持組件，所述夾持組件包括夾持框，所述夾持框的側面轉動連接有第七轉軸，所述第七轉軸的側面固定連接有移動框，所述移動框的內側固定連接有用于增強穩定性的阻尼減震彈簧，所述阻尼減震彈簧的一端固定連接有夾持板，且所述移動框的側面螺紋連接有夾持螺釘，所述基站固定連接在夾持框的側面，且通過所述夾持螺釘帶動夾持框移動，能夠調節夾持框的夾持力度。

17、通過采用上述技術方案，設置的阻尼減震彈簧，當基站受到外力時，通過阻尼減震彈簧能夠保證基站處于穩定狀態，減小基站的損壞幾率。

18、(三)有益效果

19、本申請提供了一種便于安裝的固定式5g基站。具備有益效果如下：

20、1.該便于安裝的固定式5g基站，在支撐柱的側面轉動連接有支撐組件，通過設置的第二電動伸縮桿帶動支撐板移動，能夠對支撐板進行角度調節、第一電動伸縮桿帶動固定板移動，能夠對固定板進行角度調節，便于對基站進行支撐固定，有效的提高了基站使用時的穩定性。

21、2.該便于安裝的固定式5g基站，在移動框內設置了阻尼減震彈簧，當基站受到外力時，通過阻尼減震彈簧能夠保證基站處于穩定狀態，減小基站的損壞幾率。

技術特征：

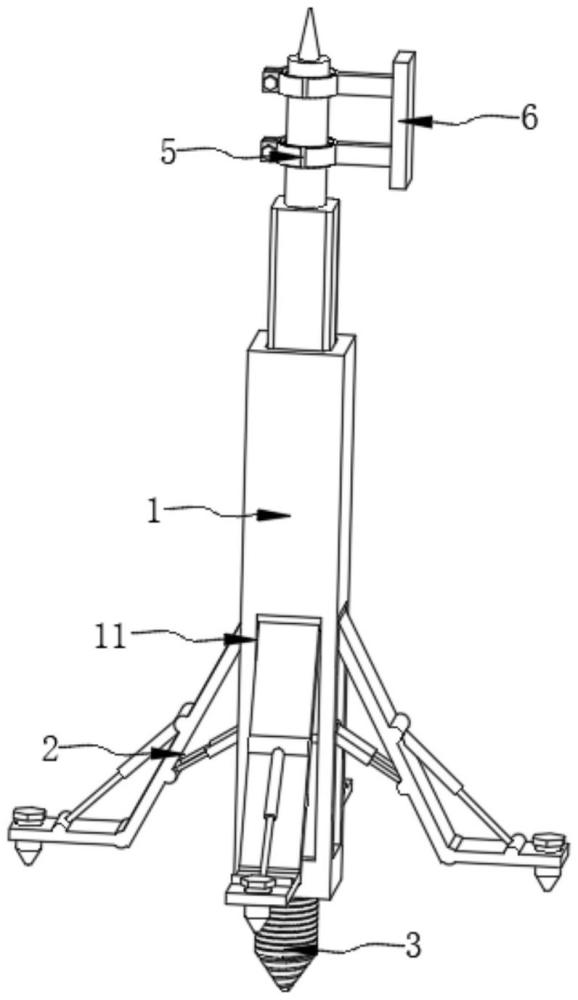

1.一種便于安裝的固定式5g基站，包括支撐柱(1)和基站(6)，其特征在于：所述支撐柱(1)的側面開設有凹槽(11)，所述凹槽(11)的內側轉動連接有支撐組件(2)，所述支撐組件(2)包括支撐板(21)，所述支撐板(21)的側面轉動連接有第一轉軸(211)，所述第一轉軸(211)轉動連接在凹槽(11)的內側，且所述支撐板(21)用于對裝置進行固定支撐，所述支撐板(21)的下表面轉動連接有第五轉軸(23)，所述第五轉軸(23)的側面固定連接有第二電動伸縮桿(231)，所述第二電動伸縮桿(231)的一端固定連接有第六轉軸(232)，所述第六轉軸(232)轉動連接在凹槽(11)的內側，且通過所述第二電動伸縮桿(231)帶動支撐板(21)移動，能夠對支撐板(21)進行角度調節。

2.根據權利要求1所述的一種便于安裝的固定式5g基站，其特征在于：所述支撐板(21)的側面轉動連接有第二轉軸(212)，所述第二轉軸(212)的側面固定連接有固定板(24)，且所述支撐板(21)的上表面轉動連接有第三轉軸(22)，所述第三轉軸(22)的側面固定連接有第一電動伸縮桿(221)，所述第一電動伸縮桿(221)的一端固定連接有第四轉軸(222)，所述第四轉軸(222)轉動連接在固定板(24)的上表面，所述固定板(24)的內側套接有用于固定的固定螺釘(25)，且通過所述第一電動伸縮桿(221)帶動固定板(24)移動，能夠對固定板(24)進行角度調節。

3.根據權利要求1所述的一種便于安裝的固定式5g基站，其特征在于：所述支撐柱(1)的下表面固定連接有固定組件(3)，所述固定組件(3)包括固定電機(31)，所述固定電機(31)的輸出端固定連接有螺紋鉆(32)，且通過所述固定電機(31)帶動螺紋鉆(32)轉動，能夠將裝置固定在地面之內。

4.根據權利要求1所述的一種便于安裝的固定式5g基站，其特征在于：所述支撐柱(1)的內側固定連接有高度調節組件(4)，所述高度調節組件(4)包括高度調節電機(41)，所述高度調節電機(41)的輸出端固定連接有螺紋桿(42)，所述螺紋桿(42)的側面螺紋連接有調節框(43)，且通過所述高度調節電機(41)帶動螺紋桿(42)轉動，能夠帶動調節框(43)進行高度調節。

5.根據權利要求4所述的一種便于安裝的固定式5g基站，其特征在于：所述調節框(43)的上表面固定連接有固定柱(44)，所述固定柱(44)的上表面固定連接有用于防護的避雷針(45)。

6.根據權利要求5所述的一種便于安裝的固定式5g基站，其特征在于：所述固定柱(44)的側面套接有夾持組件(5)，所述夾持組件(5)包括夾持框(51)，所述夾持框(51)的側面轉動連接有第七轉軸(52)，所述第七轉軸(52)的側面固定連接有移動框(53)，所述移動框(53)的內側固定連接有用于增強穩定性的阻尼減震彈簧(55)，所述阻尼減震彈簧(55)的一端固定連接有夾持板(56)，且所述移動框(53)的側面螺紋連接有夾持螺釘(54)，所述基站(6)固定連接在夾持框(51)的側面，且通過所述夾持螺釘(54)帶動夾持框(51)移動，能夠調節夾持框(51)的夾持力度。

技術總結
本申請提供一種便于安裝的固定式5G基站，涉及5G基站的安裝技術領域。該便于安裝的固定式5G基站，包括支撐柱和基站，所述支撐柱的側面開設有凹槽，所述凹槽的內側轉動連接有支撐組件，所述支撐組件包括支撐板，所述支撐板的側面轉動連接有第一轉軸，所述第一轉軸轉動連接在凹槽的內側，且所述支撐板用于對裝置進行固定支撐。該便于安裝的固定式5G基站，通過設置的第二電動伸縮桿帶動支撐板移動，能夠對支撐板進行角度調節、第一電動伸縮桿帶動固定板移動，能夠對固定板進行角度調節，便于對基站進行支撐固定，有效的提高了基站使用時的穩定性，通過阻尼減震彈簧能夠保證基站處于穩定狀態，減小基站的損壞幾率。

技術研發人員：楊培
受保護的技術使用者：張惠琴
技術研發日：20240509
技術公布日：2025/4/28
