本發明涉及聲波發出解碼裝備，尤其涉及一種定向聲波發出解碼裝備。

背景技術：

1、定向聲波發出解碼設備是一種利用聲波定向傳播技術，將特定信息以聲波的形式定向發送給目標接收者的設備，其工作原理類似于雷達或無線電通信，但使用的是聲波而非電磁波，設備通過特定的聲波編碼技術，將信息轉換為聲波信號，并通過定向聲波發射器將聲波信號發送到目標區域，目標接收者則使用相應的解碼設備或技術，將接收到的聲波信號還原為原始信息；

2、定向聲波發出解碼設備主要包括聲波發生器、聲波定向器、信號處理模塊、功率放大模塊以及解碼器和其他輔助部件，在工作時通過功率放大模塊將聲波發生器發出的聲波進行放大，然后聲波定向器將處理后的聲波進行定向傳播，最后發出的聲波配合設置的信號處理模塊以及解碼器等電器元件完成聲波的解碼；

3、在地質勘察過程中通過利用聲波的傳播、反射和透射特性，可以推斷地下介質的物理和力學性質、結構和分布等信息，同時定向聲波技術還可以用于資源勘探，如石油、天然氣、地下水等，通過聲波探測技術，可以推斷地下資源的分布情況和儲量大小，為資源開發和利用提供重要依據，隨著科學技術的發展，為了保障勘察人員的生命安全，對于部分狹小危險區域一般都是通過無人機或者無人遙控車進行勘察操作，但是現有的定向聲波發出解碼裝備整體適配性較差，在實際設計時都是需要在對應的驅動主體以及對應結構上重新設計定向聲波發出解碼裝備及其對應模塊，如此不僅會增加整體的設計成本，同時也無法在出現問題后對整個結構進行快速更換維護。

技術實現思路

1、本發明的目的在于提供一種定向聲波發出解碼裝備，能夠通過設有的構件讓定向聲波發出解碼裝備能夠通過對應板件的夾持方便快捷的安裝到對應的機體上，使得在實際使用時能夠根據實際情況對設有的裝備進行快速的安裝以及對應的拆卸維護。

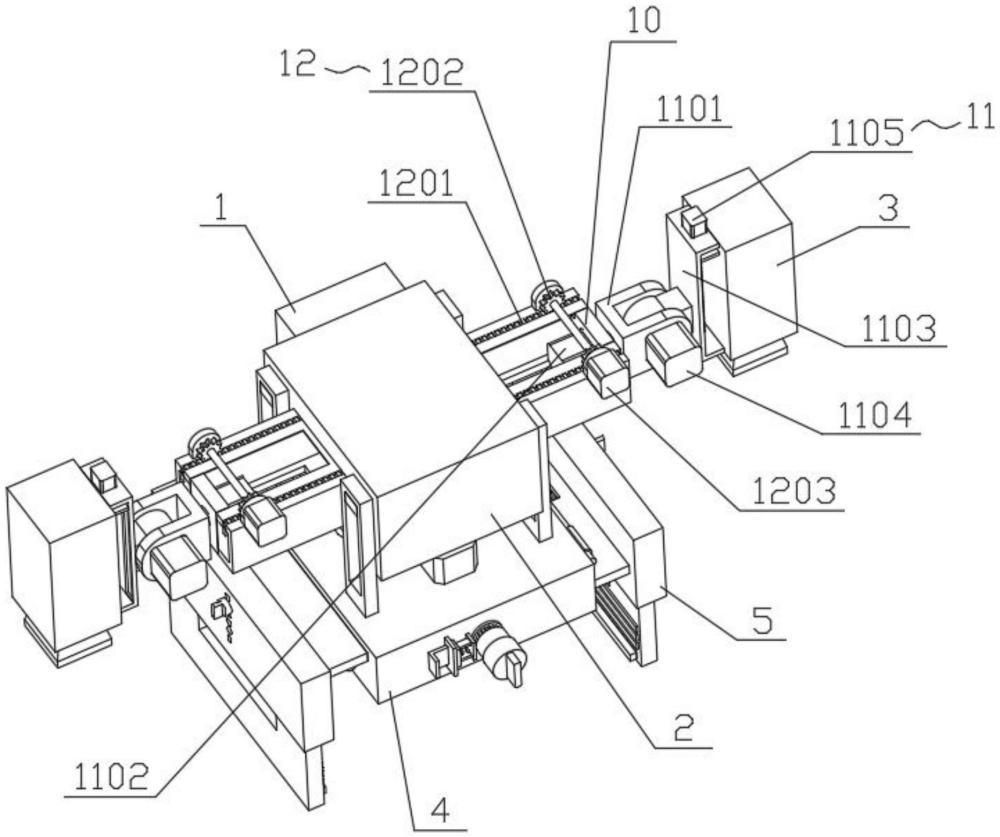

2、為實現上述目的，本發明提供了一種定向聲波發出解碼裝備，包括控制器、安裝架和聲波發出器，還包括裝配組件；

3、所述裝配組件包括搭接板、夾緊支架、夾板、同步帶動構件和勾住構件；

4、所述搭接板滑動安裝在所述安裝架底部，兩個所述夾緊支架滑動安裝在所述搭接板兩側，所述夾板安裝在所述夾緊支架上，并通過設置的螺栓進行限制和定位，所述同步帶動構件與所述搭接板連接，用于對兩側的所述夾緊支架進行同步驅動，所述勾住構件與所述夾板連接，用于輔助所述夾板進行夾持固定。

5、其中，所述同步帶動構件包括固定齒條、帶動齒軸、旋轉軸、傳動機構和擰動部件，兩個所述夾緊支架上都固定安裝有所述固定齒條；兩個所述帶動齒軸分別與設置在兩個所述夾緊支架上的對應所述固定齒條嚙合，并轉動安裝在所述搭接板對應的一側；所述旋轉軸轉動安裝在所述搭接板上，并通過所述傳動機構與兩側的所述帶動齒軸連接；所述傳動機構與所述旋轉軸連接，用于實現所述旋轉軸與兩側所述帶動齒軸的同步轉動；所述擰動部件與所述旋轉軸連接，用于實現對所述旋轉軸的擰動以及完成所述旋轉軸指定轉向的限位。

6、其中，所述勾住構件包括伸縮滑板和推出彈簧，所述伸縮滑板滑動安裝在所述夾板上；所述推出彈簧的兩側分別與所述伸縮滑板和所述夾板連接。

7、其中，所述擰動部件包括轉動柱、套設棘輪、擰動帽和頂出彈簧，所述轉動柱固定安裝在所述旋轉軸上；所述套設棘輪固定套設在所述轉動柱上；所述擰動帽滑動安裝在所述轉動柱上；所述頂出彈簧的兩側分別與所述擰動帽和所述轉動柱連接。

8、其中，所述擰動部件還包括滑動插板和壓縮彈簧，所述滑動插板滑動安裝在所述搭接板的一側；所述壓縮彈簧的兩側分別與所述滑動插板和所述搭接板連接。

9、其中，所述裝配組件還包括減震機構、移動架、連接構件和移動構件，所述減震機構安裝在所述安裝架和所述搭接板之間，用于減緩所述安裝架與所述搭接板之前產生的振動；所述移動架滑動安裝在所述安裝架上；所述連接構件與所述聲波發出器連接，用于連接所述移動架和所述聲波發出器同時對所述聲波發出器的聲波發出角度進行調整；所述移動構件與所述安裝架連接，用于驅動所述移動架進行移動。

10、其中，所述連接構件包括旋轉架、旋轉電機、轉動架、轉動電機和螺桿驅動機構，所述旋轉架轉動安裝在所述移動架的一側；所述旋轉電機的輸出軸與所述旋轉架連接，所述旋轉電機固定安裝在所述移動架上，并與所述控制器電連接；所述轉動架轉動安裝在所述旋轉架上；所述轉動電機的輸出軸與所述轉動架連接，所述轉動電機固定安裝在所述旋轉架上，并與所述控制器電連接；所述螺桿驅動機構與所述聲波發出器連接，用于驅動所述聲波發出器在所述轉動架上進行移動。

11、其中，所述移動構件包括配合齒臺、雙頭齒軸和控制電機，所述配合齒臺固定安裝在所述移動架頂部；所述雙頭齒軸與所述配合齒臺嚙合，并轉動安裝在所述安裝架上；所述控制電機的輸出軸與所述雙頭齒軸連接，所述控制電機固定安裝在所述安裝架上，并與所述控制器電連接。

12、本發明的一種定向聲波發出解碼裝備，所述搭接板通過頂部設置的支架與所述安裝架可滑動連接，所述控制器內部設置有信號傳輸模塊、信號處理模塊以及對應的接收模塊，所述聲波發出器為用于發出定向聲波以及接收聲波信息的主要機構，如此通過所述控制器配合所述聲波發出器便可利用發出的定向聲波進行指定區域的地質勘察，所述搭接板兩側滑動安裝有所述夾緊支架，兩個所述夾緊支架分別通過上側以及下側設置的板件與所述搭接板上下兩側設置的滑槽進行配合，如此采用交叉滑動安裝的方式能夠極大程度的增加兩側所述夾緊支架的展開范圍，同時在兩側所述夾緊支架收攏時整個設備的體積也不會過大，每個所述夾緊支架上都滑動設置有所述夾板，所述夾板為框架結構，所述夾板頂部外側設置有用于螺栓進行安裝的螺紋孔，所述夾緊支架外側也分布有不同高度的相同尺寸通孔，以便于根據旋轉配合的通孔高度來對所述夾板的夾持高度進行調整，所述夾板與夾持面配合的位置設置有對應的橡膠墊，以保證夾持的穩定，同時所述搭接板與底部接觸面配合的區域也設置有對應的橡膠墊塊，使得在進行接觸夾持時不會與對應設備的頂部接觸面發生直接接觸，進而能夠在增強接觸面摩擦力的同事避免由于直接接觸發生剮蹭的情況，用戶在實際操作時可以通過所述同步帶動構件對兩側所述夾緊支架進行驅動，使得兩側所述夾緊支架帶動兩側的所述夾板與需要進行裝配的設備兩側進行夾緊固定，在夾緊時還可以配合設置的所述勾住構件根據實際情況進行進一步的鎖緊配合，保證整個裝置夾持的穩定。

技術特征：

1.一種定向聲波發出解碼裝備，包括控制器、安裝架和聲波發出器，其特征在于，

2.如權利要求1所述的定向聲波發出解碼裝備，其特征在于，

3.如權利要求1所述的定向聲波發出解碼裝備，其特征在于，

4.如權利要求2所述的定向聲波發出解碼裝備，其特征在于，

5.如權利要求2所述的定向聲波發出解碼裝備，其特征在于，

6.如權利要求1所述的定向聲波發出解碼裝備，其特征在于，

7.如權利要求6所述的定向聲波發出解碼裝備，其特征在于，

8.如權利要求6所述的定向聲波發出解碼裝備，其特征在于，

技術總結
本發明涉及聲波發出解碼裝備，具體涉及一種定向聲波發出解碼裝備，包括控制器、安裝架和聲波發出器，還包括裝配組件；裝配組件包括搭接板、夾緊支架、夾板、同步帶動構件和勾住構件；搭接板滑動安裝在安裝架底部，兩個夾緊支架滑動安裝在搭接板兩側，夾板安裝在夾緊支架上，并通過設置的螺栓進行限制和定位，同步帶動構件與搭接板連接，用于對兩側的夾緊支架進行同步驅動，勾住構件與夾板連接，用于輔助夾板進行夾持固定，能夠通過設有的構件讓定向聲波發出解碼裝備能夠通過對應板件的夾持方便快捷的安裝到對應的機體上，使得在實際使用時能夠根據實際情況對設有的裝備進行快速的安裝以及對應的拆卸維護。

技術研發人員：趙利軍,王皓,郜延雷,郭瓊,楊賓,王烜
受保護的技術使用者：遼寧省地質勘查院有限責任公司
技術研發日：
技術公布日：2025/4/28
