【】本技術實施例涉及語音，尤其涉及一種具有語音功能的圖像形成設備。

背景技術

0、
背景技術：

1、當前打印機產品中逐漸加入了語音控制功能，由此能夠更好的使用人工智能滿足打印需求。而在傳統技術中，還是存在部分結構功能不夠完善的問題，導致影響語音功能的實際使用或打印機操作的便利性。

技術實現思路

0、
技術實現要素：

1、針對上述問題，本申請提供一種具有語音功能的圖像形成設備，用以解決功能不夠完善的問題。

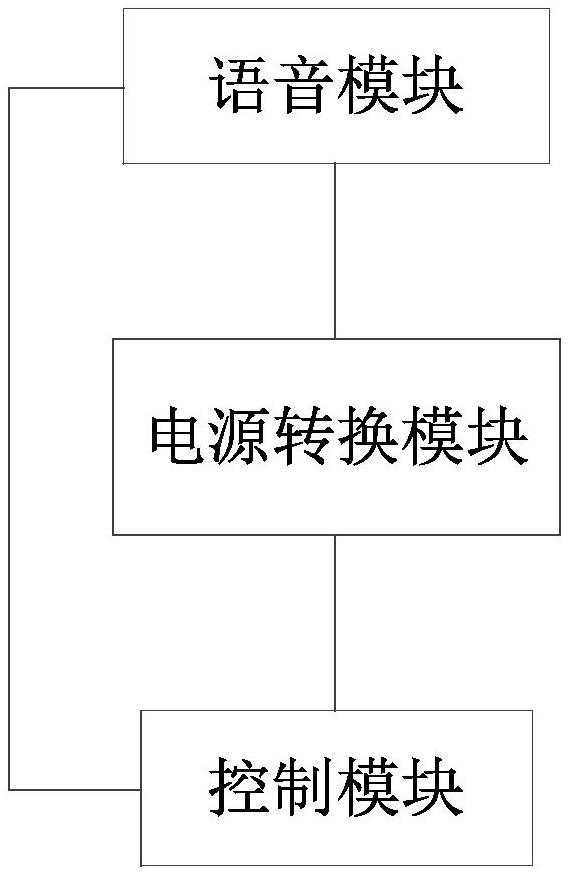

2、在一個實施例中，本申請提供一種具有語音功能的圖像形成設備，包括：控制模塊、電源轉換模塊、以及語音模塊；

3、控制模塊分別連接電源轉換模塊以及語音模塊；電源轉換模塊連接語音模塊；

4、電源轉換模塊能夠基于控制模塊輸出的不同電信號狀態，向控制模塊以及語音模塊輸出對應電壓值的供電電壓；

5、其中，電信號狀態表示圖像形成設備所處的運行模式。

6、在其中一個實施例中，運行模式為待機模式、關機模式、休眠模式以及工作模式中的任一種。

7、在其中一個實施例中，控制模塊的信號輸出端連接電源轉換模塊的信號輸入端，控制模塊的電源輸入端連接電源轉換模塊的電源輸出端；

8、語音模塊的語音控制端連接控制模塊的控制輸入端，語音模塊的電源輸入端連接電源轉換模塊的電源輸出端。

9、在其中一個實施例中，控制模塊包括電源開關控制裝置以及主控單元；

10、電源轉換模塊分別連接主控單元、電源開關控制裝置以、語音模塊；

11、電源開關控制裝置分別連接主控單元以及語音模塊；

12、主控單元還連接語音模塊；

13、電源轉換模塊基于主控單元輸出的不同電信號狀態，向電源開關控制裝置以及語音模塊輸出對應電壓值的供電電壓。

14、在其中一個實施例中，電源開關控制裝置，包括：副控單元以及電源開關裝置；

15、電源轉換模塊的信號輸入端連接主控單元的信號輸出端，電源轉換模塊的電源輸出端分別連接電源開關裝置的電源輸入端以及語音模塊的電源輸入端；

16、電源開關裝置的第一電源輸出端連接副控單元的電源輸入端，電源開關裝置的第二電源輸出端連接主控單元的電源輸入端，電源開關裝置的控制端連接副控單元的控制輸出端；

17、副控單元的控制輸入端連接語音模塊的語音控制端。

18、在其中一個實施例中，語音模塊包括第一轉換單元，用于將對應電壓值的供電電壓轉換成語音模塊的工作電壓。

19、在其中一個實施例中，電源開關裝置還包括：第二轉換單元以及開關單元；

20、第二轉換單元，用于將對應電壓值的供電電壓轉換成電源開關控制裝置的工作電壓，第二轉換單元的電源輸入端作為電源開關裝置的電源輸入端，第二轉換單元的第一輸出端作為電源開關裝置的第一電源輸出端，第二轉換單元的第二輸出端連接開關單元的電源輸入端；

21、開關單元的電源輸出端作為第二轉換單元的第二電源輸出端，開關單元的控制端作為電源開關裝置的控制端。

22、在其中一個實施例中，不同電信號狀態的脈沖周期和/或脈沖寬度不同。

23、在其中一個實施例中，開關單元為mos管，mos管的s極連接作為開關單元的電源輸入端，mos管的d極作為開關單元的電源輸出端，mos管的g極作為開關單元的控制端。

24、在其中一個實施例中，語音模塊還包括復用端口；

25、復用端口作為第一功能端口，用于與控制模塊連接；

26、復用端口還作為第二功能端口，用于連接圖像形成設備之外的外接設備。

27、本申請提供的一種具有語音功能的圖像形成設備，至少具有以下技術效果：

28、本申請的具有語音功能的圖像形成設備，其控制模塊分別連接電源轉換模塊以及語音模塊，電源轉換模塊連接語音模塊，而電源轉換模塊能夠基于控制模塊輸出的不同電信號狀態，向控制模塊以及語音模塊輸出對應電壓值的供電電壓。由此，語音模塊能夠利用圖像形成設備所處的不同運行模式下的供電電壓維持自身的工作電壓，以幫助實現語音功能的正常使用，從而可通過語音模塊控制圖像形成設備。同時，也能夠省卻額外為語音模塊設計交流轉直流的硬件資源開銷。因而，本申請的具有語音功能的圖像形成設備能夠幫助優化圖像形成設備的智能化程度。

技術特征：

1.一種具有語音功能的圖像形成設備，其特征在于，包括：控制模塊、電源轉換模塊、以及語音模塊；

2.根據權利要求1所述的具有語音功能的圖像形成設備，其特征在于，所述運行模式為待機模式、關機模式、休眠模式以及工作模式中的任一種。

3.根據權利要求1所述的具有語音功能的圖像形成設備，其特征在于，所述控制模塊的信號輸出端連接所述電源轉換模塊的信號輸入端，所述控制模塊的電源輸入端連接所述電源轉換模塊的電源輸出端；

4.根據權利要求1所述的具有語音功能的圖像形成設備，其特征在于，所述控制模塊包括電源開關控制裝置以及主控單元；

5.根據權利要求4所述的具有語音功能的圖像形成設備，其特征在于，所述電源開關控制裝置，包括：副控單元以及電源開關裝置；

6.根據權利要求1所述的具有語音功能的圖像形成設備，其特征在于，所述語音模塊包括第一轉換單元，用于將所述對應電壓值的供電電壓轉換成所述語音模塊的工作電壓。

7.根據權利要求5所述的具有語音功能的圖像形成設備，其特征在于，所述電源開關裝置還包括：第二轉換單元以及開關單元；

8.根據權利要求1所述的具有語音功能的圖像形成設備，其特征在于，不同電信號狀態的脈沖周期和/或脈沖寬度不同。

9.根據權利要求7所述的具有語音功能的圖像形成設備，其特征在于，所述開關單元為mos管，所述mos管的s極連接作為所述開關單元的電源輸入端，所述mos管的d極作為所述開關單元的電源輸出端，所述mos管的g極作為所述開關單元的控制端。

10.根據權利要求1至9任意一項所述的具有語音功能的圖像形成設備，其特征在于，所述語音模塊還包括復用端口；

技術總結
本申請提供一種具有語音功能的圖像形成設備，包括：控制模塊、電源轉換模塊、以及語音模塊；控制模塊分別連接電源轉換模塊以及語音模塊；電源轉換模塊連接語音模塊；電源轉換模塊能夠基于控制模塊輸出的不同電信號狀態，向控制模塊以及語音模塊輸出對應電壓值的供電電壓；其中，電信號狀態表示圖像形成設備所處的運行模式。本申請能夠幫助優化圖像形成設備的智能化程度。

技術研發人員：黃鵬,黃超豪
受保護的技術使用者：珠海奔圖電子有限公司
技術研發日：20240604
技術公布日：2025/4/28
