本技術涉及手機保護套，尤其涉及一種防摔效果好的手機保護套。

背景技術：

1、手機保護套，為手機起保護作用，所設計及生產出來的外套。二十世紀九十年代中后期，手機保護套借著移動電話瘦身的契機開始盛行，作用也有保護手機發展為美觀用途，其種類也隨著手機品牌和功能的增加而呈多樣化，按質地分有皮革、硅膠、布料、硬塑、軟塑料、絨制和綢制等品別，而按機型分則有直板與翻蓋的區別，受到機型的限制，手機保護套的適用類別也不同，直板機通常能使用全類別的手機套，而滑蓋型折疊型則往往只能選擇皮套，公開號cn211457185u公開了一種手機殼，包括手機底殼，所述手機底殼的外緣邊處成一體化向上固接有一圈相應的護邊側板，所述護邊側板遠離所述手機底殼一端設置有一圈向內等距延伸的延伸部，所述延伸部高于手機屏膜設置,所述護邊側板的四個頂角處內側分別設置有一個凸起部；所述手機底殼上設置有陣列分布的若干個貫通網格，所述手機底殼的右上側設置用于保護攝像頭的護位部，所述護位部的底面高于所述手機底殼的底面設置，上述技術在實際使用中，手機發生掉落時，手機一般跌落在地上總是手機邊角、拐角先落地，上述技術對手機邊角保護不全面，由于落地時接觸面積小，通常沖擊力較大，手機與保護套直接貼合，無法很好的減緩沖擊力，對手機的傷害還是很大，需要進行改進。

技術實現思路

1、本實用新型的目的是為了解決上述背景技術中提出的技術問題。

2、本實用新型采用了如下技術方案：一種防摔效果好的手機保護套，包括外保護殼，所述外保護殼的內部固定安裝有固定塊，所述固定塊的表面固定安裝有彈簧，所述外保護殼的內部安放有內保護殼，所述內保護殼的表面開設有凹槽，所述外保護殼的內部固定安裝有防撞粒，所述外保護殼的表面開設有鏡頭口，所述外保護殼的表面固定安裝有角套。

3、較佳的，所述凹槽與固定塊之間固定安裝有彈簧。此處，外保護殼內部的四條邊與內保護殼外側的四條邊均固定安裝有彈簧，當手機不小心掉落時，彈簧可以通過收縮和釋放來減緩地面撞擊對手機造成的損傷。

4、較佳的，所述外保護殼的表面開設有散熱孔，所述散熱孔位于內保護殼的正下方。此處，長期使用手機時，手機會發燙嚴重，導致卡頓，為了提高手機保護套的散熱效果，在外保護殼的表面開設了散熱孔。

5、較佳的，所述角套的數量為四組，四組所述角套在外保護殼的四角呈對稱分布，所述角套的表面固定安裝有防撞紋。此處，外保護殼的四角均固定安裝有角套，當手機發生掉落時，外保護殼的任意一角會先與地面接觸，角套比外保護殼更加耐撞，從而對外保護殼進行進一步的保護，防撞紋可以有效的減緩角套與地面撞擊時產生的傷害，提高了角套的使用壽命。

6、較佳的，所述防撞粒位于內保護殼的正下方，所述防撞粒在外保護殼的內部均勻分布。此處，當手機安放在內保護殼中時，手機的背板可以直接與防撞粒進行接觸，具有彈性的防撞粒，可以吸收手機與地面的沖擊力，防撞粒均勻分布，可以使得手機受力均勻，有效的避免了受力不均導致手機背板破裂。

7、較佳的，所述外保護殼的表面固定安裝有轉軸，所述轉軸的表面轉動連接有支架，所述支架的表面固定安裝有透明板。此處，拿取手機時，將支架翻轉與外保護殼貼合，支架表面的透明板可以有效的保護手機的攝像頭，避免攝像頭遭受撞擊，需要將手機橫向放置時，翻轉支架，支架與桌面進行接觸，同時可以將整個手機保護套支撐起來，方便人員觀看手機。

8、較佳的，所述支架在外保護殼的表面轉動，所述透明板的材質為聚碳酸酯材料。此處，支架在外保護殼的表面，可以節省空間，聚碳酸酯材料的透明板，具有高透明、高硬度的特點，能夠保證手機攝像頭正常工作的同時，也可以保護手機攝像頭。

9、與現有技術相比，本實用新型的優點和積極效果在于：

10、1、本實用新型中，通過設置外保護殼、固定塊、彈簧、內保護殼、凹槽、防撞粒、鏡頭口、角套結構，當手機發生掉落時，外保護殼的任意一角會先于地面接觸，而外保護殼表面的四組角套比外保護殼更加耐撞，從而對外保護殼進行進一步的保護，外保護殼內部的四條邊與內保護殼外側的四條邊均固定安裝有彈簧，當手機不小心掉落時，彈簧可以通過收縮和釋放來減緩地面撞擊對手機造成的損傷，當手機安放在內保護殼中時，手機的背板可以直接與防撞粒進行接觸，具有彈性的防撞粒，可以吸收手機與地面的沖擊力，對手機的防摔效果更加明顯。

11、2、本實用新型中，通過設置散熱孔、防撞紋結構，長期使用手機時，手機會發燙嚴重，導致卡頓，為了提高手機保護套的散熱效果，在外保護殼的表面開設了散熱孔，防撞紋可以有效的減緩角套與地面撞擊時產生的傷害，提高了角套的使用壽命，通過設置轉軸、支架、透明板結構，拿取手機時，將支架翻轉與外保護殼貼合，支架表面的透明板可以有效的保護手機的攝像頭，避免攝像頭遭受撞擊，需要將手機橫向放置時，翻轉支架，支架與桌面進行接觸，同時可以將整個手機保護套支撐起來，方便人員觀看手機，支架在外保護殼的表面，可以節省空間，聚碳酸酯材料的透明板，具有高透明、高硬度的特點，能夠保證手機攝像頭正常工作的同時，也可以保護手機攝像頭。

技術特征：

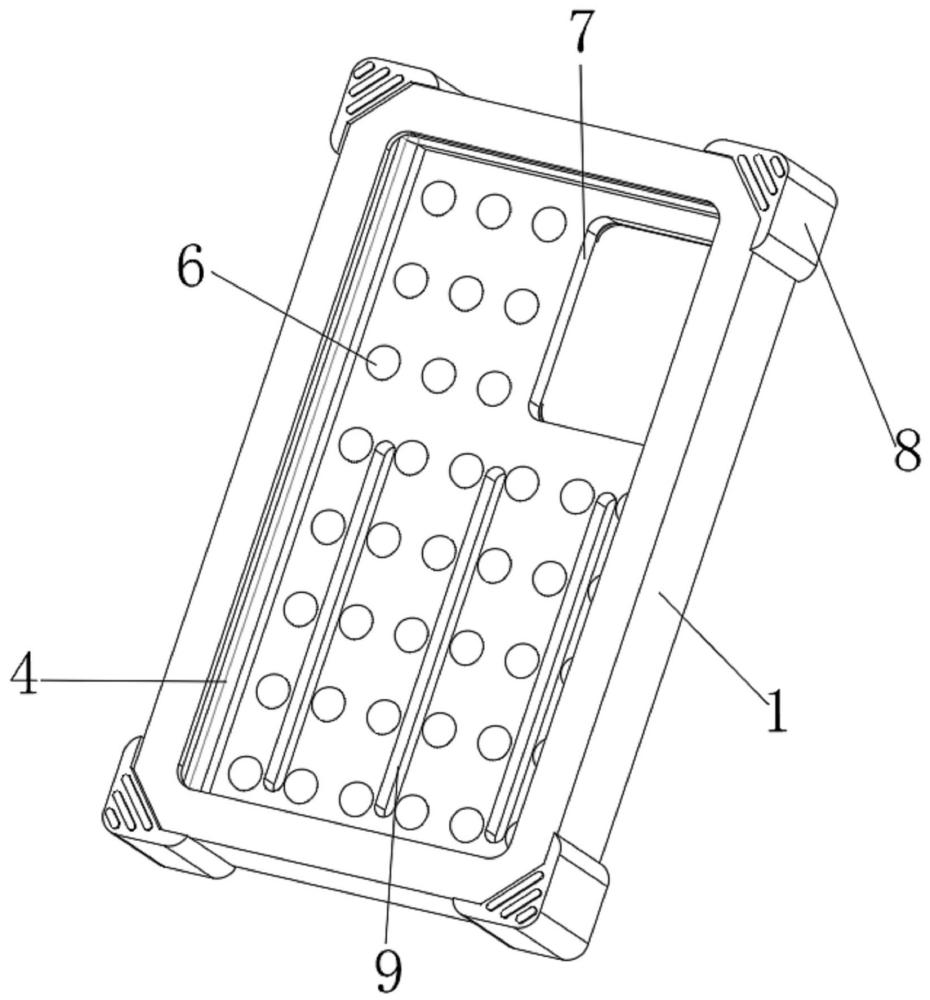

1.一種防摔效果好的手機保護套，包括外保護殼(1)，其特征在于：所述外保護殼(1)的內部固定安裝有固定塊(2)，所述固定塊(2)的表面固定安裝有彈簧(3)，所述外保護殼(1)的內部安放有內保護殼(4)，所述內保護殼(4)的表面開設有凹槽(5)，所述外保護殼(1)的內部固定安裝有防撞粒(6)，所述外保護殼(1)的表面開設有鏡頭口(7)，所述外保護殼(1)的表面固定安裝有角套(8)。

2.根據權利要求1所述的防摔效果好的手機保護套，其特征在于：所述凹槽(5)與固定塊(2)之間固定安裝有彈簧(3)。

3.根據權利要求1所述的防摔效果好的手機保護套，其特征在于：所述外保護殼(1)的表面開設有散熱孔(9)，所述散熱孔(9)位于內保護殼(4)的正下方。

4.根據權利要求1所述的防摔效果好的手機保護套，其特征在于：所述角套(8)的數量為四組，四組所述角套(8)在外保護殼(1)的四角呈對稱分布，所述角套(8)的表面固定安裝有防撞紋(10)。

5.根據權利要求1所述的防摔效果好的手機保護套，其特征在于：所述防撞粒(6)位于內保護殼(4)的正下方，所述防撞粒(6)在外保護殼(1)的內部均勻分布。

6.根據權利要求1所述的防摔效果好的手機保護套，其特征在于：所述外保護殼(1)的表面固定安裝有轉軸(11)，所述轉軸(11)的表面轉動連接有支架(12)，所述支架(12)的表面固定安裝有透明板(13)。

7.根據權利要求6所述的防摔效果好的手機保護套，其特征在于：所述支架(12)在外保護殼(1)的表面轉動，所述透明板(13)的材質為聚碳酸酯材料。

技術總結
本技術提供一種防摔效果好的手機保護套，涉及手機保護套技術領域，包括外保護殼，所述外保護殼的內部固定安裝有固定塊，通過設置外保護殼、固定塊、彈簧、內保護殼、凹槽、防撞粒、鏡頭口、角套結構，當手機發生掉落時，外保護殼的任意一角會先于地面接觸，而外保護殼表面的四組角套比外保護殼更加耐撞，從而對外保護殼進行進一步的保護，外保護殼內部的四條邊與內保護殼外側的四條邊均固定安裝有彈簧，當手機不小心掉落時，彈簧可以通過收縮和釋放來減緩地面撞擊對手機造成的損傷，當手機安放在內保護殼中時，手機的背板可以直接與防撞粒進行接觸，具有彈性的防撞粒，可以吸收手機與地面的沖擊力，對手機的防摔效果更加明顯。

技術研發人員：楊昌勇,柯標,凌少平
受保護的技術使用者：廣東道禾智能電子科技有限公司
技術研發日：20240607
技術公布日：2025/4/28
