本申請屬于智能電子器械，具體涉及一種可穿戴式電子設備。

背景技術：

1、隨著科技的不斷進步，可穿戴式電子設備在我們的日常生活中扮演著越來越重要的角色。其中，揚聲器作為可穿戴式電子設備中不可或缺的音頻輸出設備，其性能和技術發展直接影響到用戶的使用體驗。

2、相關技術中，可穿戴式電子設備包括殼體、揚聲器、柔性電路板以及主電路板。殼體設有容納槽，揚聲器設于容納槽的內部，并與主電路板間隔設置，且二者間隔較遠，在此基礎上，主電路板通過柔性電路板與揚聲器電連接，從而實現揚聲器和主電路板的電連接，這種設計導致揚聲器拆裝較為繁瑣，從而使得用戶的使用體驗較差。

技術實現思路

1、本申請實施例的目的是提供一種可穿戴式電子設備，能夠解決相關技術中可穿戴式電子設備的拆裝較為繁瑣的問題。

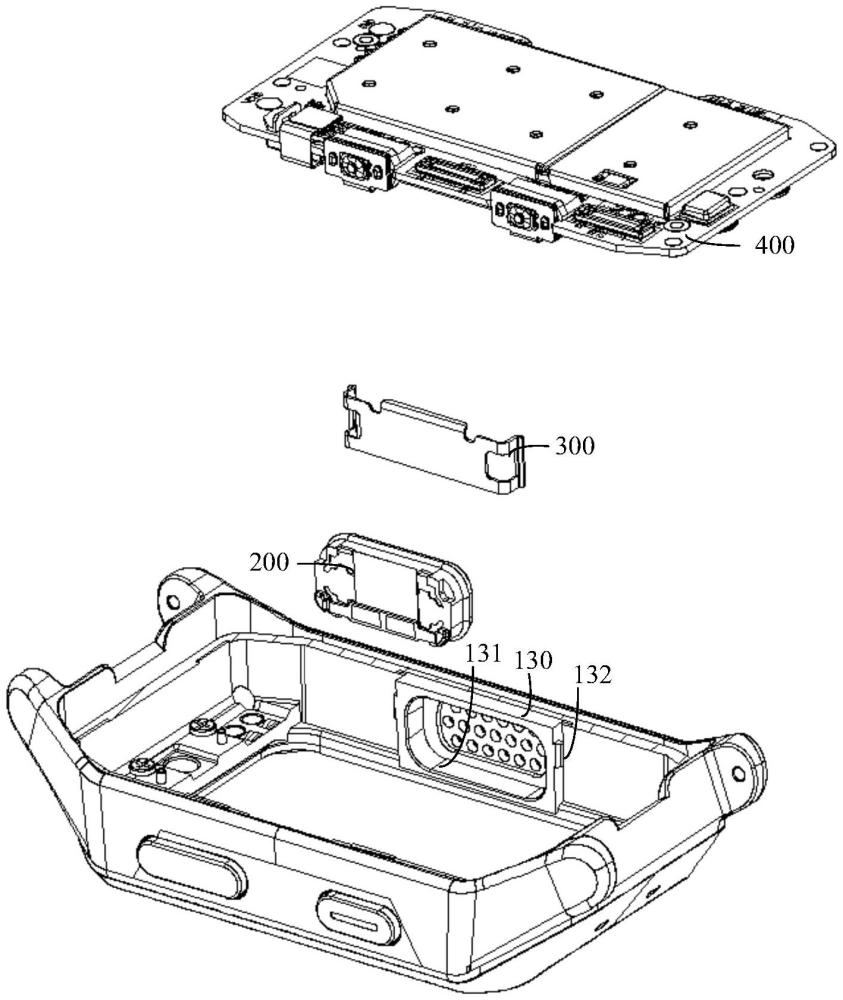

2、本申請實施例提供一種可穿戴式電子設備，包括：殼體，所述殼體的內壁設有容納槽；

3、揚聲器，所述揚聲器設于所述容納槽，并可自所述容納槽的槽口進出所述容納槽，所述揚聲器的一面具有第一電連接部；

4、安裝件，所述安裝件與所述殼體可拆卸地連接，所述安裝件封堵所述容納槽的槽口的一部分，以使所述第一電連接部通過所述容納槽的槽口的另一部分外露，并與所述揚聲器在所述容納槽的深度方向上限位配合；

5、電路板，所述電路板設有第二電連接部，所述第二電連接部與所述第一電連接部導電接觸。

6、與相關技術所采用的方案相比，本申請實施例所采用的方案中，安裝件封堵容納槽的槽口的一部分，以使第一電連接部通過容納槽的槽口的另一部分外露，使得電路板的第二電連接部直接與揚聲器的第一電連接部導電接觸，這樣一來，就可以省去柔性電路板，當需要拆裝揚聲器時，本申請實施例所采用的方案至少省去了將柔性電路板與主電路板電連接或解除二者之間電連接關系的步驟，從而本申請實施例所采用的方案使得揚聲器的拆裝更為方便，進而使得用戶的使用體驗較好。

技術特征：

1.一種可穿戴式電子設備，其特征在于，包括：

2.根據權利要求1所述的可穿戴式電子設備，其特征在于，所述可穿戴式電子設備還包括遮擋件(500)，所述殼體(100)設有用于供所述電路板(400)沿第一方向進出所述殼體(100)的內腔的進出口(110)，所述第一方向與所述容納槽(131)的深度方向相交，所述揚聲器(200)具有所述第一電連接部(210)的一面還具有凹陷部(220)，所述凹陷部(220)位于所述電路板(400)進入所述內腔的路徑上，所述遮擋件(500)遮擋所述凹陷部(220)，且所述遮擋件(500)的一端延伸至所述第一電連接部(210)。

3.根據權利要求1所述的可穿戴式電子設備，其特征在于，所述殼體(100)的內壁設有沿所述容納槽(131)的深度方向延伸的環形凸起部(130)，所述容納槽(131)設于所述環形凸起部(130)，所述安裝件(300)包括主體部(310)，所述主體部(310)封堵所述容納槽(131)的槽口的一部分，并與所述揚聲器(200)在所述容納槽(131)的深度方向上限位配合，所述主體部(310)在自身長度方向上相背的兩端均設有第一彎折部(320)，兩個所述第一彎折部(320)分別位于所述環形凸起部(130)在自身長度方向上相背的兩側，各所述第一彎折部(320)均與所述環形凸起部(130)在所述環形凸起部(130)的長度方向上可拆卸地限位配合；

4.根據權利要求3所述的可穿戴式電子設備，其特征在于，兩個所述第一彎折部(320)遠離所述主體部(310)的一端均設有限位部(340)，兩個所述第一彎折部(320)均設有第一貫通槽(321)，所述環形凸起部(130)在自身長度方向上相背的兩面均設有卡接部(132)，兩個所述卡接部(132)分別卡接于兩個所述第一貫通槽(321)，并分別與兩個所述限位部(340)在所述容納槽(131)的深度方向上限位配合。

5.根據權利要求4所述的可穿戴式電子設備，其特征在于，所述主體部(310)在自身長度方向的兩端均設有第二貫通槽(311)，各所述第二貫通槽(311)均沿所述容納槽(131)的深度方向貫穿所述主體部(310)，兩個所述第二貫通槽(311)分別與兩個所述第一貫通槽(321)連通。

6.根據權利要求4所述的可穿戴式電子設備，其特征在于，所述卡接部(132)設有第一導向斜面(1321)，所述限位部(340)設有第二導向斜面(322)，所述第一導向斜面(1321)可與所述第二導向斜面(322)滑動配合，且所述第一導向斜面(1321)靠近所述主體部(310)的一端與所述揚聲器(200)之間的距離小于所述第一導向斜面(1321)遠離所述主體部(310)的一端與所述揚聲器(200)之間的距離，所述第二導向斜面(322)靠近所述主體部(310)的一端與所述揚聲器(200)之間的距離小于所述第二導向斜面(322)遠離所述主體部(310)的一端與所述揚聲器(200)之間的距離。

7.根據權利要求3所述的可穿戴式電子設備，其特征在于，所述主體部(310)在自身寬度方向上相背的兩面中的至少一者設有第二彎折部(330)，所述第二彎折部(330)沿所述主體部(310)的長度方向延伸，所述主體部(310)的寬度方向與所述容納槽(131)的深度方向相垂直。

8.根據權利要求7所述的可穿戴式電子設備，其特征在于，所述環形凸起部(130)朝向所述第二彎折部(330)的一面與所述第二彎折部(330)在所述環形凸起部(130)的寬度方向上限位配合；

9.根據權利要求1所述的可穿戴式電子設備，其特征在于，所述第一電連接部(210)和所述第二電連接部(410)中的至少一者為彈性結構，且所述彈性結構處于受壓狀態。

10.根據權利要求1所述的可穿戴式電子設備，其特征在于，所述可穿戴式電子設備還包括密封件(600)，所述密封件(600)套設于所述揚聲器(200)，所述密封件(600)位于所述揚聲器(200)和所述容納槽(131)的側壁之間，并用于密封所述揚聲器(200)和所述容納槽(131)的側壁之間的間隙；和/或，所述揚聲器(200)為防水揚聲器。

技術總結
本申請公開了一種可穿戴式電子設備，屬于智能電子器械技術領域。所公開的可穿戴式電子設備包括：殼體，殼體的內壁設有容納槽；揚聲器，揚聲器設于容納槽，并可自容納槽的槽口進出容納槽，揚聲器的一面具有第一電連接部；安裝件，安裝件與殼體可拆卸地連接，安裝件封堵容納槽的槽口的一部分，以使第一電連接部通過容納槽的槽口的另一部分外露，并與揚聲器在容納槽的深度方向上限位配合；電路板，電路板設有第二電連接部，第二電連接部與第一電連接部導電接觸。該可穿戴式電子設備的揚聲器拆裝較為方便，從而使得用戶的使用體驗較好。

技術研發人員：周建富
受保護的技術使用者：杭州螢石軟件有限公司
技術研發日：20240619
技術公布日：2025/4/28
