本發明涉及計算機網絡工程，具體為一種用于計算機網絡工程的網關設備。

背景技術：

1、網關又稱網間連接器、協議轉換器。網關在網絡層以上實現網絡互連，是最復雜的網絡互連設備，僅用于兩個高層協議不同的網絡互連。網關既可以用于廣域網互連，也可以用于局域網互連。網關是一種充當轉換重任的計算機系統或設備，使用在不同的通信協議、數據格式或語言，甚至體系結構完全不同的兩種系統之間，網關是一個翻譯器；

2、現有的網關設備，在戶外使用時為了保護其網關設備主體通常會設置防護殼，而為了防止內部網關設備因溫度過高會導致損壞，通常需要對其進行散熱，這就使得防護殼通常需要設置散熱口進行散熱，而散熱口在長時間的使用后，戶外灰塵會逐漸附著在散熱口上，造成散熱口的堵塞影響散熱作業，同時，為了網關設備的使用會在防護殼上設置接線口，而由于室外環境惡劣，導致鼠蟲容易從防護殼接線口處進入防護殼內部對網關設備造成損害，使得降低網關設備的穩定性和可靠性，針對上述問題，發明人提出一種用于計算機網絡工程的網關設備用于解決上述問題。

技術實現思路

1、為了解決戶外灰塵會逐漸附著在散熱口上，造成散熱口的堵塞影響散熱作業，以及鼠蟲容易從防護殼接線口處進入防護殼內部對網關設備造成損害，使得降低網關設備穩定性和可靠性的問題；本發明的目的在于提供一種用于計算機網絡工程的網關設備。

2、為解決上述技術問題，本發明采用如下技術方案：一種用于計算機網絡工程的網關設備，包括安裝架，所述安裝架側端且靠近中心處對稱固定連接有支架，兩個所述支架頂端之間固定連接有防護盒，所述安裝架兩側端靠近中心處對稱固定連接有兩組側板，所述安裝架側端且位于防護盒上方固定連接有防護板，所述防護盒內部設有網關設備本體，所述防護盒內部底端靠近中心處對稱設有散熱扇，所述防護盒側端靠近中心處固定連接有限位組件，所述防護盒頂端靠近中心處固定連接有清潔組件。

3、優選地，所述限位組件包括短板，且短板側端與防護盒固定連接，所述防護盒側端且位于短板上方對稱開設有線束孔，所述防護盒側端位于短板下方固定連接有下底板。

4、優選地，所述短板內部且靠近兩側處對稱滑動插設有插軸，兩個所述插軸頂端之間固定連接有上底板，所述上底板和下底板相對端對稱固定連接有限位板一，且限位板一與線束孔處于同一水平。

5、優選地，所述上底板底端且靠近兩側處對稱固定連接有彈簧二，且彈簧二底端與短板固定連接，所述彈簧二套設在插軸外圈，所述防護盒側端且位于短板下方固定連接有方塊，所述插軸底端固定連接有限位塊，所述限位塊內部螺紋轉動連接有螺桿，所述方塊兩側端與螺桿處于同一水平處開設有若干個限位孔，且限位孔與螺桿相適配。

6、優選地，所述清潔組件包括馬達一，且馬達一底端與防護盒固定連接，所述防護盒頂端靠近中心處對稱開設有兩組散熱孔，且散熱孔與散熱扇處于同一水平處，所述防護盒頂端且位于兩組散熱孔之間中心處轉動連接有轉軸一，所述轉軸一頂端固定連接有轉盤。

7、優選地，所述轉盤外圈固定連接有三個凸塊，所述防護盒頂端且靠近轉軸一處對稱固定連接有豎塊，兩個所述豎塊遠離轉軸一的一側端對稱固定連接有套筒，兩個所述套筒遠離轉軸一的一側端對稱滑動插設有滑筒，所述滑筒側端固定連接有彈簧一，且彈簧一另一端與套筒內壁固定連接。

8、優選地，所述防護盒頂端且靠近豎塊處對稱滑動連接有豎板一，且豎板一側端與滑筒固定連接，所述豎板一靠近轉盤的一側端固定連接有移動輪，且移動輪與轉盤處于同一水平，所述豎板一遠離移動輪的一側端固定連接有推架，所述推架底端固定連接有刮動板，且刮動板與散熱孔處于同一水平。

9、優選地，所述轉軸一外圈且靠近頂部固定連接有第一齒輪，所述馬達一輸出端固定連接有第二齒輪，且第二齒輪與第一齒輪嚙合，所述轉軸一外圈且靠近底部固定連接有錐齒輪一，所述防護盒頂端且靠近一側邊角處設有觀察窗。

10、優選地，所述防護盒頂端且靠近轉軸一處轉動連接有豎軸，所述防護盒頂端且靠近豎軸處固定連接有方板，且方板與豎軸處于同一水平，所述方板內部轉動連接有轉軸二，所述轉軸二兩側端對稱固定連接有錐齒輪二，且其中一個錐齒輪二與錐齒輪一嚙合，所述豎軸外圈且靠近底部固定連接有錐齒輪三，且另一個錐齒輪二與錐齒輪三嚙合。

11、優選地，所述防護盒內部頂端且靠近中心處轉動連接有圓盤，且豎軸底端貫穿防護盒與圓盤固定連接，所述圓盤底端且靠近外圈處固定連接有短軸二，所述防護盒內部頂端且靠近觀察窗處滑動連接有滑動桿，所述滑動桿側端固定連接有除霧刷，且除霧刷與觀察窗接觸，所述滑動桿底端且靠近圓盤的一側固定連接有短軸一，所述短軸一和短軸二外圈之間轉動連接有連桿。

12、與現有技術相比，本發明的有益效果在于：

13、1、本發明中通過將線束穿插至線束孔內，然后在限位組件和螺桿以及限位板一之間的相互配合下，進而解決了鼠蟲容易從防護殼接線口處進入防護殼內部對網關設備造成損害，使得降低網關設備穩定性和可靠性的問題；

14、2、本發明中通過運行馬達一，然后在清潔組件和滑筒以及套筒、刮動板之間的相互配合下，由此實現清除散熱孔上方灰塵的工作，進而解決了戶外灰塵會逐漸附著在散熱口上，造成散熱口堵塞影響散熱的問題。

技術特征：

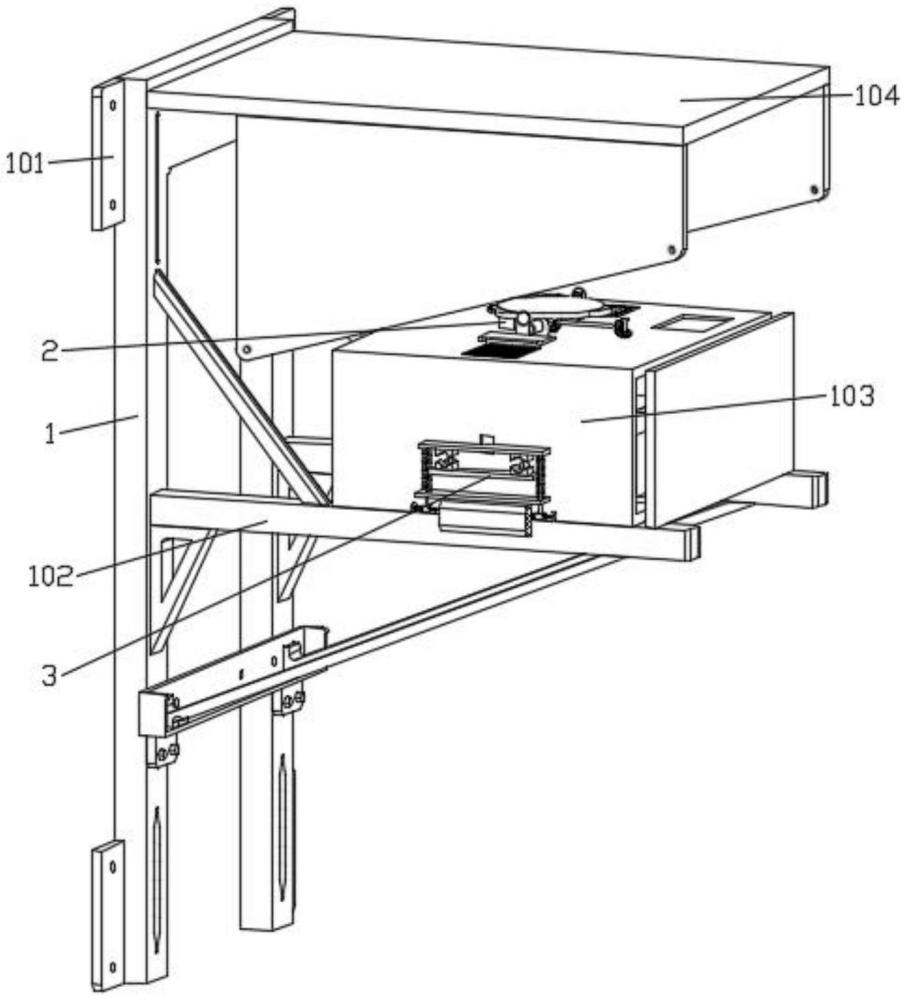

1.一種用于計算機網絡工程的網關設備，包括安裝架(1)，其特征在于：所述安裝架(1)側端且靠近中心處對稱固定連接有支架(102)，兩個所述支架(102)頂端之間固定連接有防護盒(103)，所述安裝架(1)兩側端靠近中心處對稱固定連接有兩組側板(101)，所述安裝架(1)側端且位于防護盒(103)上方固定連接有防護板(104)，所述防護盒(103)內部設有網關設備本體(105)，所述防護盒(103)內部底端靠近中心處對稱設有散熱扇(106)，所述防護盒(103)側端靠近中心處固定連接有限位組件(3)，所述防護盒(103)頂端靠近中心處固定連接有清潔組件(2)。

2.如權利要求1所述的一種用于計算機網絡工程的網關設備，其特征在于，所述限位組件(3)包括短板(301)，且短板(301)側端與防護盒(103)固定連接，所述防護盒(103)側端且位于短板(301)上方對稱開設有線束孔(302)，所述防護盒(103)側端位于短板(301)下方固定連接有下底板(303)。

3.如權利要求2所述的一種用于計算機網絡工程的網關設備，其特征在于，所述短板(301)內部且靠近兩側處對稱滑動插設有插軸(305)，兩個所述插軸(305)頂端之間固定連接有上底板(306)，所述上底板(306)和下底板(303)相對端對稱固定連接有限位板一(304)，且限位板一(304)與線束孔(302)處于同一水平。

4.如權利要求3所述的一種用于計算機網絡工程的網關設備，其特征在于，所述上底板(306)底端且靠近兩側處對稱固定連接有彈簧二(308)，且彈簧二(308)底端與短板(301)固定連接，所述彈簧二(308)套設在插軸(305)外圈，所述防護盒(103)側端且位于短板(301)下方固定連接有方塊(309)，所述插軸(305)底端固定連接有限位塊(310)，所述限位塊(310)內部螺紋轉動連接有螺桿(312)，所述方塊(309)兩側端與螺桿(312)處于同一水平處開設有若干個限位孔(311)，且限位孔(311)與螺桿(312)相適配。

5.如權利要求1所述的一種用于計算機網絡工程的網關設備，其特征在于，所述清潔組件(2)包括馬達一(201)，且馬達一(201)底端與防護盒(103)固定連接，所述防護盒(103)頂端靠近中心處對稱開設有兩組散熱孔(213)，且散熱孔(213)與散熱扇(106)處于同一水平處，所述防護盒(103)頂端且位于兩組散熱孔(213)之間中心處轉動連接有轉軸一(202)，所述轉軸一(202)頂端固定連接有轉盤(203)。

6.如權利要求5所述的一種用于計算機網絡工程的網關設備，其特征在于，所述轉盤(203)外圈固定連接有三個凸塊(204)，所述防護盒(103)頂端且靠近轉軸一(202)處對稱固定連接有豎塊(205)，兩個所述豎塊(205)遠離轉軸一(202)的一側端對稱固定連接有套筒(206)，兩個所述套筒(206)遠離轉軸一(202)的一側端對稱滑動插設有滑筒(208)，所述滑筒(208)側端固定連接有彈簧一(207)，且彈簧一(207)另一端與套筒(206)內壁固定連接。

7.如權利要求6所述的一種用于計算機網絡工程的網關設備，其特征在于，所述防護盒(103)頂端且靠近豎塊(205)處對稱滑動連接有豎板一(209)，且豎板一(209)側端與滑筒(208)固定連接，所述豎板一(209)靠近轉盤(203)的一側端固定連接有移動輪(210)，且移動輪(210)與轉盤(203)處于同一水平，所述豎板一(209)遠離移動輪(210)的一側端固定連接有推架(211)，所述推架(211)底端固定連接有刮動板(212)，且刮動板(212)與散熱孔(213)處于同一水平。

8.如權利要求7所述的一種用于計算機網絡工程的網關設備，其特征在于，所述轉軸一(202)外圈且靠近頂部固定連接有第一齒輪(214)，所述馬達一(201)輸出端固定連接有第二齒輪(215)，且第二齒輪(215)與第一齒輪(214)嚙合，所述轉軸一(202)外圈且靠近底部固定連接有錐齒輪一(216)，所述防護盒(103)頂端且靠近一側邊角處設有觀察窗(217)。

9.如權利要求8所述的一種用于計算機網絡工程的網關設備，其特征在于，所述防護盒(103)頂端且靠近轉軸一(202)處轉動連接有豎軸(218)，所述防護盒(103)頂端且靠近豎軸(218)處固定連接有方板(219)，且方板(219)與豎軸(218)處于同一水平，所述方板(219)內部轉動連接有轉軸二(220)，所述轉軸二(220)兩側端對稱固定連接有錐齒輪二(221)，且其中一個錐齒輪二(221)與錐齒輪一(216)嚙合，所述豎軸(218)外圈且靠近底部固定連接有錐齒輪三(222)，且另一個錐齒輪二(221)與錐齒輪三(222)嚙合。

10.如權利要求9所述的一種用于計算機網絡工程的網關設備，其特征在于，所述防護盒(103)內部頂端且靠近中心處轉動連接有圓盤(223)，且豎軸(218)底端貫穿防護盒(103)與圓盤(223)固定連接，所述圓盤(223)底端且靠近外圈處固定連接有短軸二(226)，所述防護盒(103)內部頂端且靠近觀察窗(217)處滑動連接有滑動桿(224)，所述滑動桿(224)側端固定連接有除霧刷(228)，且除霧刷(228)與觀察窗(217)接觸，所述滑動桿(224)底端且靠近圓盤(223)的一側固定連接有短軸一(225)，所述短軸一(225)和短軸二(226)外圈之間轉動連接有連桿(227)。

技術總結
本發明公開了一種用于計算機網絡工程的網關設備，涉及計算機網絡工程技術領域；而本發明包括安裝架，所述安裝架側端且靠近中心處對稱固定連接有支架，兩個所述支架頂端之間固定連接有防護盒，所述安裝架兩側端靠近中心處對稱固定連接有兩組側板，所述安裝架側端且位于防護盒上方固定連接有防護板，所述防護盒內部設有網關設備本體，所述防護盒內部底端靠近中心處對稱設有散熱扇，所述防護盒側端靠近中心處固定連接有限位組件；本發明中通過將線束穿插至線束孔內，然后在限位組件和螺桿以及限位板一之間的相互配合下，進而解決了鼠蟲容易從防護殼接線口處進入防護殼內部對網關設備造成損害，使得降低網關設備穩定性和可靠性的問題。

技術研發人員：楊明,張凱,張然,李響
受保護的技術使用者：徐州生物工程職業技術學院
技術研發日：
技術公布日：2025/4/28
