本技術涉及足球比賽拍攝，尤其涉及一種基于無人機的足球比賽自動跟攝裝置。

背景技術：

1、隨著無人機技術的快速發展，無人機在多個領域得到了廣泛應用，特別是在體育比賽直播領域，無人機以其獨特的視角和靈活性，為觀眾帶來了全新的觀賽體驗。例如，在足球比賽中，無人機自動跟攝裝置能夠?qū)崟r(shí)跟蹤足球的運動軌跡，為觀眾提供精彩的比賽畫面。

2、然而，在傳統的足球比賽中，由于足球表面缺乏明確的識別特征，無人機在試圖跟蹤拍攝時常常面臨困難。因此，針對該問題，本實用新型提出了一種基于無人機的足球比賽自動跟攝裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中問題，而提出的一種基于無人機的足球比賽自動跟攝裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種基于無人機的足球比賽自動跟攝裝置，包括無人機主體和足球單元，所述無人機主體包括機身，所述機身上安裝有攝像頭，用于捕捉所述足球單元的圖像，并實時傳輸至外部設備以供觀看或記錄，所述足球單元包括足球體，所述足球體的表面設有多個標識層，所述足球體的內腔安裝有傳感器模塊，所述傳感器模塊通過無線通信與所述無人機主體進行連接。

4、優選地，所述足球體的周長在68厘米到70厘米之間，而重量則在410克至450克之間。

5、優選地，所述傳感器模塊的表面與所述足球體的內表面之間設有多個固定線，所述傳感器模塊通過多個所述固定線固定在所述足球體內部的中心區域。

6、優選地，所述固定線的材質可選用彈性線、尼龍線或金屬絲中的任意一種。

7、優選地，所述無人機主體為六軸無人機。

8、優選地，所述無人機主體還包括動力單元，用于所述機身在飛行時，提供動力。

9、優選地，所述動力單元包括安裝在所述機身位于機臂上的驅動部，所述驅動部的輸出端上連接有螺旋槳。

10、優選地，所述機身上設有一對可伸縮的起落架，用于所述無人機主體在著陸時進行支撐。

11、與現有技術相比，本實用新型提供了一種基于無人機的足球比賽自動跟攝裝置，具備以下有益效果：

12、在足球比賽中，為了確保無人機能夠高效、準確地鎖定并跟蹤拍攝足球體，足球體的表面設計了多個獨特的標識層，這些標識層在無人機主體的高清攝像頭下顯得尤為醒目，使無人機主體能夠迅速識別并鎖定足球體，從而進行持續穩定的拍攝；

13、除了外部的標識設計，足球體內部還嵌入了微型傳感器模塊，通過傳感器模塊監測足球體的加速度、速度和位置信息，可以用于監測足球體在比賽中的加速度變化，從而判斷足球體的運動趨勢，為無人機主體提供速度參考，實時確定足球體在比賽場地上的位置，確保無人機主體能夠準確跟蹤。

技術特征：

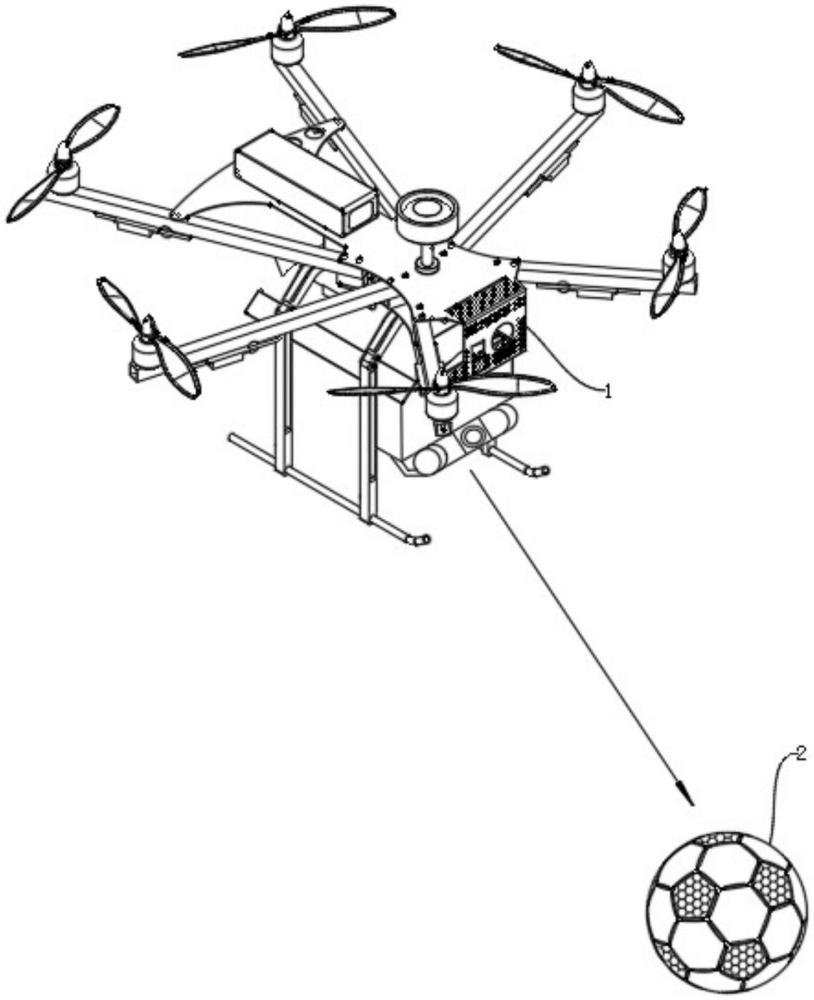

1.一種基于無人機的足球比賽自動跟攝裝置，包括無人機主體(1)和足球單元(2)，其特征在于，

2.根據權利要求1所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述足球體(21)的周長在68厘米到70厘米之間，而重量則在410克至450克之間。

3.根據權利要求1所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述傳感器模塊(23)的表面與所述足球體(21)的內表面之間設有多個固定線(24)，所述傳感器模塊(23)通過多個所述固定線(24)固定在所述足球體(21)內部的中心區域。

4.根據權利要求3所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述固定線(24)的材質可選用彈性線、尼龍線或金屬絲中的任意一種。

5.根據權利要求1所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述無人機主體(1)為六軸無人機。

6.根據權利要求1所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述無人機主體(1)還包括動力單元(13)，用于所述機身(11)在飛行時，提供動力。

7.根據權利要求6所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述動力單元(13)包括安裝在所述機身(11)位于機臂上的驅動部(131)，所述驅動部(131)的輸出端上連接有螺旋槳(132)。

8.根據權利要求1所述的一種基于無人機的足球比賽自動跟攝裝置，其特征在于，所述機身(11)上設有一對可伸縮的起落架(14)，用于所述無人機主體(1)在著陸時進行支撐。

技術總結
本技術公開了一種基于無人機的足球比賽自動跟攝裝置，屬于足球比賽拍攝技術領域。一種基于無人機的足球比賽自動跟攝裝置，包括無人機主體、足球單元、機身、攝像頭、足球體、標識層和傳感器模塊；本技術通過在足球體表面設計的多個標識層，這些標識層在無人機主體的攝像頭下極易被識別，從而確保無人機主體能夠迅速鎖定足球體，并持續穩定地跟蹤拍攝，不僅如此，足球體內部還嵌入了微型傳感器模塊，該傳感器模塊能夠?qū)崟r(shí)監測足球體的加速度、速度和位置信息，可以用于監測足球體在比賽中的加速度變化，從而判斷足球體的運動趨勢，為無人機主體提供速度參考，實時確定足球體在比賽場地上的位置，確保無人機主體能夠準確跟蹤。

技術研發人員：曾憲城,何偉,吳青華,盧泳珊,祝銘陽,林鎮銘
受保護的技術使用者：廣州體育學院
技術研發日：20240704
技術公布日：2025/4/28
