本技術涉及污水處理，尤其是涉及一種環境治理用污水處理裝置。

背景技術：

1、在進行污水處理的過程中，對于污水水面上漂浮的垃圾多是采用打撈網兜進行撈取作業，打撈網兜多是由直桿與網兜構成，打撈時，打撈人員站在船舶上，使用打撈網兜將污水水面上漂浮的垃圾手動打撈起來，該清理方式較為費力，且清理效率較低。

2、中國專利cn216156533u公開了一種環境治理用污水處理裝置，包括底座和位于底座上的回收箱，回收箱上連通有打撈管，打撈管的底端上連接有吸附頭；回收箱的頂部上設有負壓機，負壓機與回收箱連通，負壓機上連接有排氣管；回收箱的底部上連通有排水管，排水管上設有閥門，回收箱的側壁上設有箱門。本方案提高了打撈的效率，降低了打撈工人的工作強度,而其并不方便對過濾網進行清理，雜物堆積在過濾網上影響后續過濾。

3、因此，本領域技術人員提供了一種環境治理用污水處理裝置，以解決上述背景技術中提出的問題。

技術實現思路

1、為了改善現有的水面污染物清理方式較為費力，且清理效率較低的問題，本實用新型提供一種環境治理用污水處理裝置。

2、本實用新型提供一種環境治理用污水處理裝置，采用如下的技術方案：

3、一種環境治理用污水處理裝置，包括清理小船，所述清理小船的內腔固定安裝有支撐座，所述支撐座的頂部設置有處理機構，所述處理機構包含有過濾箱，所述過濾箱與支撐座固定連接，所述過濾箱的背面通過支架固定安裝有第二電動推桿，所述第二電動推桿的輸出端通過支架固定安裝有過濾網板，所述過濾箱的底部連通有排水管，所述過濾箱內腔的底部開設有弧形導水槽，所述過濾箱的內腔開設有排水孔，且排水孔與排水管連通，所述清理小船的內腔固定安裝有隔板。

4、通過采用上述技術方案，通過設置處理機構，可對水面的漂浮物進行清理，其中通過控制第二電動推桿伸長可帶動過濾網板向上移動，從而方便對過濾網板頂部的雜物清理，隔板將清理小船隔出一個儲存空間，雜物落入儲存空間內收集。

5、可選的，所述過濾箱的一側固定安裝有泵機，所述泵機的輸入端連通有第一導水管，所述第一導水管的另一端連通有波紋伸縮管，所述波紋伸縮管的另一端連通有吸料頭，所述過濾箱的一側通過支架固定安裝有第一電動推桿，所述第一電動推桿的輸出端通過支架固定安裝有定位環，且定位環與波紋伸縮管的底部固定連接，所述泵機的輸出端連通有第二導水管。

6、通過采用上述技術方案，通過打開泵機，水面的水夾雜雜物沿吸料頭經波紋伸縮管由第一導水管被泵機吸入，然后通過第二導水管送入過濾箱，從而通過過濾網板進行過濾，控制第一電動推桿伸長帶動定位環向下移動，從而帶動吸料頭向下移動，方便調節吸料頭的高度。

7、可選的，所述過濾箱內腔的左右兩側均固定安裝有支撐板，且支撐板的表面涂抹有耐腐蝕涂層。

8、通過采用上述技術方案，兩個支撐板對過濾網板的兩端進行支撐，使過濾網板更加穩定。

9、可選的，所述支撐座的頂部設置有電池箱，且電池箱的內腔設置有蓄電池。

10、通過采用上述技術方案，電池箱內的蓄電池為裝置提供備用電能。

11、可選的，所述過濾箱的正面設置有控制器，且控制器的表面設置有防水薄膜。

12、通過采用上述技術方案，控制器用來控制各個電器的開關。

13、可選的，所述過濾網板為傾斜設置，且過濾網板底部的左側固定安裝有導向板。

14、通過采用上述技術方案，傾斜設置方便雜物落入清理小船內，導向板可避免雜物落回過濾箱內。

15、綜上所述，本實用新型具有以下有益效果：

16、1.本實用新型通過設置處理機構，可對水面的漂浮物進行清理，其中通過控制第二電動推桿伸長可帶動過濾網板向上移動，從而方便對過濾網板頂部的雜物清理，隔板將清理小船隔出一個儲存空間，雜物落入儲存空間內收集，清理效率高，且方便對過濾網板頂部的雜物清理，避免影響后續過濾。

17、2.本實用新型通過打開泵機，水面的水夾雜雜物沿吸料頭經波紋伸縮管由第一導水管被泵機吸入，然后通過第二導水管送入過濾箱，從而通過過濾網板進行過濾，控制第一電動推桿伸長帶動定位環向下移動，從而帶動吸料頭向下移動，方便調節吸料頭的高度，兩個支撐板對過濾網板的兩端進行支撐，使過濾網板更加穩定，電池箱內的蓄電池為裝置提供備用電能，控制器用來控制各個電器的開關，傾斜設置方便雜物落入清理小船內，導向板可避免雜物落回過濾箱內。

技術特征：

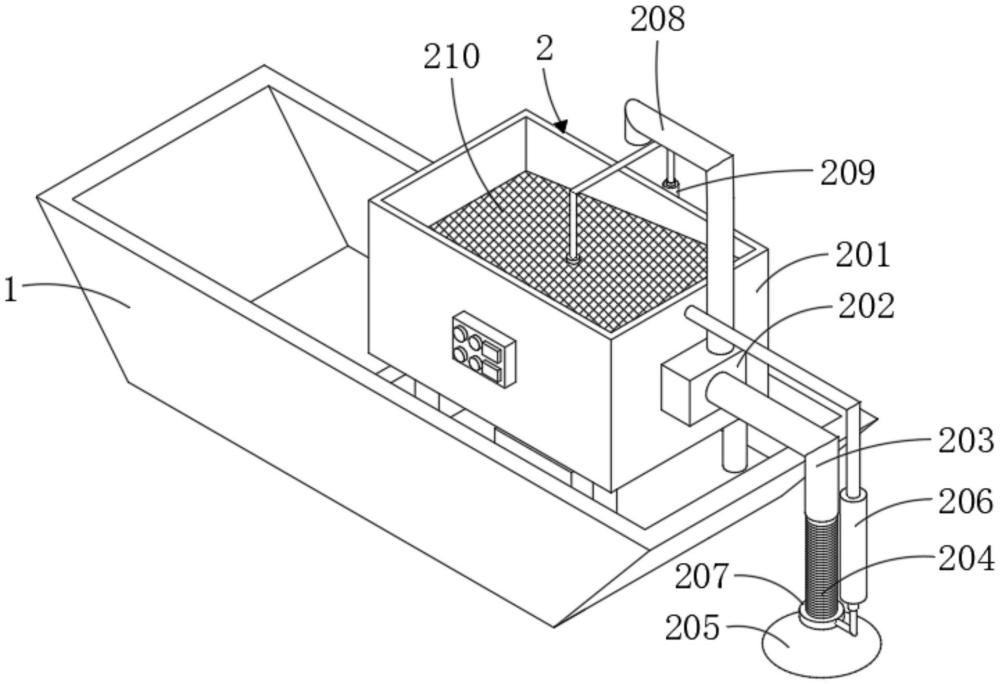

1.一種環境治理用污水處理裝置，包括清理小船(1)，其特征在于：所述清理小船(1)的內腔固定安裝有支撐座(4)，所述支撐座(4)的頂部設置有處理機構(2)，所述處理機構(2)包含有過濾箱(201)，所述過濾箱(201)與支撐座(4)固定連接，所述過濾箱(201)的背面通過支架固定安裝有第二電動推桿(209)，所述第二電動推桿(209)的輸出端通過支架固定安裝有過濾網板(210)，所述過濾箱(201)的底部連通有排水管(211)，所述過濾箱(201)內腔的底部開設有弧形導水槽(214)，所述過濾箱(201)的內腔開設有排水孔(213)，且排水孔(213)與排水管(211)連通，所述清理小船(1)的內腔固定安裝有隔板(3)。

2.根據權利要求1所述的一種環境治理用污水處理裝置，其特征在于：所述過濾箱(201)的一側固定安裝有泵機(202)，所述泵機(202)的輸入端連通有第一導水管(203)，所述第一導水管(203)的另一端連通有波紋伸縮管(204)，所述波紋伸縮管(204)的另一端連通有吸料頭(205)，所述過濾箱(201)的一側通過支架固定安裝有第一電動推桿(206)，所述第一電動推桿(206)的輸出端通過支架固定安裝有定位環(207)，且定位環(207)與波紋伸縮管(204)的底部固定連接，所述泵機(202)的輸出端連通有第二導水管(208)。

3.根據權利要求1所述的一種環境治理用污水處理裝置，其特征在于：所述過濾箱(201)內腔的左右兩側均固定安裝有支撐板(212)，且支撐板(212)的表面涂抹有耐腐蝕涂層。

4.根據權利要求1所述的一種環境治理用污水處理裝置，其特征在于：所述支撐座(4)的頂部設置有電池箱(5)，且電池箱(5)的內腔設置有蓄電池。

5.根據權利要求1所述的一種環境治理用污水處理裝置，其特征在于：所述過濾箱(201)的正面設置有控制器，且控制器的表面設置有防水薄膜。

6.根據權利要求1所述的一種環境治理用污水處理裝置，其特征在于：所述過濾網板(210)為傾斜設置，且過濾網板(210)底部的左側固定安裝有導向板。

技術總結
本技術涉及污水處理技術領域，且公開了一種環境治理用污水處理裝置，包括清理小船，所述清理小船的內腔固定安裝有支撐座，所述支撐座的頂部設置有處理機構，所述處理機構包含有過濾箱，所述過濾箱與支撐座固定連接，所述過濾箱的背面通過支架固定安裝有第二電動推桿，所述第二電動推桿的輸出端通過支架固定安裝有過濾網板。本技術通過設置處理機構，可對水面的漂浮物進行清理，其中通過控制第二電動推桿伸長可帶動過濾網板向上移動，從而方便對過濾網板頂部的雜物清理，隔板將清理小船隔出一個儲存空間，雜物落入儲存空間內收集，清理效率高，且方便對過濾網板頂部的雜物清理，避免影響后續過濾。

技術研發人員：陳金杯
受保護的技術使用者：湖北慶中科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
