本技術涉及手機保護套，尤其涉及一種多功能手機保護套。

背景技術：

1、手機保護套，為手機起保護作用，所設計及生產出來的外套，二十世紀90年代中后期，手機保護套借著移動電話瘦身的契機開始盛行，作用也有保護手機發展為美觀用途。其種類也隨著手機品牌和功能的增加而呈多樣化，按質地分有皮革、硅膠、布料、硬塑、軟塑料、絨制和綢制等品別。

2、現有的手機在對手機進行保護時，通常采用柔軟的材料，如硅膠、tpu等，或者具有緩沖效果的設計，如空氣袋、凸起邊緣等，可以在手機受到沖擊時吸收和分散沖擊力，減少對手機的損害，手機殼通常在四個角部位加厚或采用耐撞擊材料，以增加手機在意外摔落時的抗摔能力，保護手機屏幕和機身。

3、但該種保護套在使用時，往往會將整個手機包裹，從而導致手機的散熱效果較差，當手機散熱不良時，高溫會影響到手機內部組件的正常工作。例如，處理器、顯卡等核心組件在過熱的情況下容易出現性能下降，導致手機運行速度變慢，應用程序響應緩慢，甚至出現卡頓和崩潰等問題，且高溫環境對手機電池有很大的影響，會加速電池的老化和容量衰減。長期處于高溫狀態下，電池壽命會明顯縮短，使用時間和續航能力減少。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種多功能手機保護套，旨在改善現有的手機保護套會將整個手機包裹，從而導致手機散熱效果較差的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種多功能手機保護套，包括保護殼，所述保護殼外壁一側固定連接有固定塊，所述固定塊內部兩側均滑動連接有活動板，所述固定塊內部開設有滑槽一，所述活動板外壁滑動連接在所述滑槽一內部，所述活動板內部固定連接有過濾板，所述活動板內部一側滑動連接有滑塊一，所述活動板內部一側開設有滑槽二，所述滑塊一外壁滑動連接在所述滑槽二內部，所述滑塊一外壁一側固定連接有推塊，所述推塊外壁滑動連接在所述活動板內部，所述滑塊一外壁一側固定連接有滑桿，所述滑桿外壁套設有彈簧，所述活動板內部一側開設有滑槽三，所述滑桿外壁滑動連接在所述滑槽三內部，所述固定塊內部一側開設有插槽，所述滑塊一外壁滑動連接在所述插槽內部，所述保護殼內部設置有充電組件。

3、進一步地，所述充電組件包括充電口，所述充電口開設在所述保護殼內部一側。

4、進一步地，所述固定塊內部設置有左右對稱的滑塊二。

5、進一步地，所述固定塊內部開設有左右對稱的限位槽一，所述滑塊二外壁滑動連接在所述限位槽一內部。

6、進一步地，左右對稱的所述滑塊二之間轉動連接有轉動桿一，所述固定塊內部兩側均轉動連接有金屬支撐桿。

7、進一步地，所述金屬支撐桿底部轉動連接有轉動桿二，所述轉動桿一內部開設有矩形陣列的限位槽二。

8、進一步地，所述轉動桿二外壁一側固定連接有限位塊，所述限位塊外壁滑動連接在所述限位槽二內部。

9、進一步地，所述固定塊內部開設有放置槽，所述固定塊內部固定連接有磁石片，所述金屬支撐桿外壁滑動連接在所述放置槽內部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先通過過濾板的設計可以進行保護殼的散熱，同時由推塊克服彈簧的力向后滑動，從而使滑塊一滑出插槽內部，則可以將活動板抽出，便于活動板內部的過濾板進行清洗，解決了傳統手機殼缺乏散熱功能的問題，提高了該手機殼使用時的散熱性。

12、2、本實用新型中，首先通過滑塊二的滑動會可以使限位槽二與轉動桿二伸直，并拉住金屬支撐桿，從而使金屬支撐桿對保護殼進行支撐，同時由限位塊卡入對應的限位槽二內部，從而控制金屬支撐桿轉動的角度，解決了傳統手機殼無法為手機提供支撐的問題，提高了該手機殼的功能性。

技術特征：

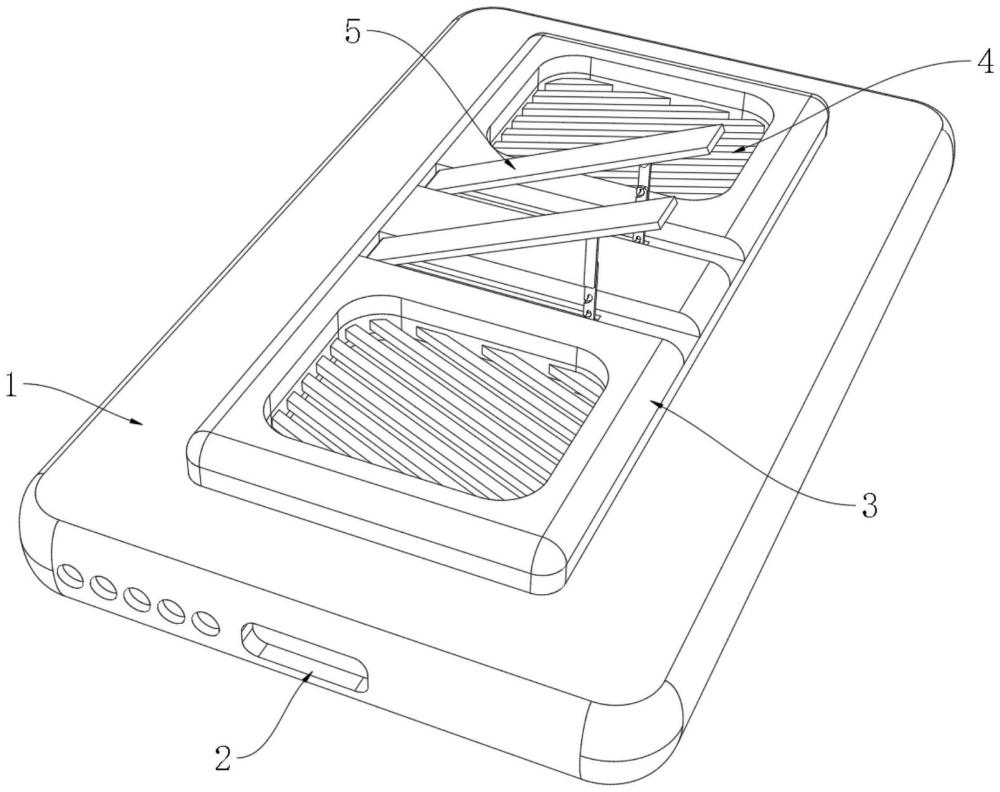

1.一種多功能手機保護套，包括保護殼(1)，其特征在于：所述保護殼(1)外壁一側固定連接有固定塊(3)，所述固定塊(3)內部兩側均滑動連接有活動板(7)，所述固定塊(3)內部開設有滑槽一(6)，所述活動板(7)外壁滑動連接在所述滑槽一(6)內部，所述活動板(7)內部固定連接有過濾板(4)，所述活動板(7)內部一側滑動連接有滑塊一(9)，所述活動板(7)內部一側開設有滑槽二(11)，所述滑塊一(9)外壁滑動連接在所述滑槽二(11)內部，所述滑塊一(9)外壁一側固定連接有推塊(10)，所述推塊(10)外壁滑動連接在所述活動板(7)內部，所述滑塊一(9)外壁一側固定連接有滑桿(12)，所述滑桿(12)外壁套設有彈簧(14)，所述活動板(7)內部一側開設有滑槽三(13)，所述滑桿(12)外壁滑動連接在所述滑槽三(13)內部，所述固定塊(3)內部一側開設有插槽(8)，所述滑塊一(9)外壁滑動連接在所述插槽(8)內部，所述保護殼(1)內部設置有充電組件。

2.根據權利要求1所述的一種多功能手機保護套，其特征在于：所述充電組件包括充電口(2)，所述充電口(2)開設在所述保護殼(1)內部一側。

3.根據權利要求1所述的一種多功能手機保護套，其特征在于：所述固定塊(3)內部設置有左右對稱的滑塊二(16)。

4.根據權利要求3所述的一種多功能手機保護套，其特征在于：所述固定塊(3)內部開設有左右對稱的限位槽一(15)，所述滑塊二(16)外壁滑動連接在所述限位槽一(15)內部。

5.根據權利要求4所述的一種多功能手機保護套，其特征在于：左右對稱的所述滑塊二(16)之間轉動連接有轉動桿一(17)，所述固定塊(3)內部兩側均轉動連接有金屬支撐桿(5)。

6.根據權利要求5所述的一種多功能手機保護套，其特征在于：所述金屬支撐桿(5)底部轉動連接有轉動桿二(19)，所述轉動桿一(17)內部開設有矩形陣列的限位槽二(18)。

7.根據權利要求6所述的一種多功能手機保護套，其特征在于：所述轉動桿二(19)外壁一側固定連接有限位塊(20)，所述限位塊(20)外壁滑動連接在所述限位槽二(18)內部。

8.根據權利要求5所述的一種多功能手機保護套，其特征在于：所述固定塊(3)內部開設有放置槽(21)，所述固定塊(3)內部固定連接有磁石片(22)，所述金屬支撐桿(5)外壁滑動連接在所述放置槽(21)內部。

技術總結
本技術涉及手機保護套技術領域，公開了一種多功能手機保護套，包括保護殼，所述保護殼外壁一側固定連接有固定塊，所述固定塊內部兩側均滑動連接有活動板，所述固定塊內部開設有滑槽一，所述活動板外壁滑動連接在所述滑槽一內部，所述活動板內部固定連接有過濾板，所述活動板內部一側滑動連接有滑塊一，所述活動板內部一側開設有滑槽二，所述滑塊一外壁滑動連接在所述滑槽二內部。本技術中，通過過濾板的設計可以進行保護殼的散熱，同時由推塊克服彈簧的力向后滑動，從而使滑塊一滑出插槽內部，則可以將活動板抽出，便于活動板內部的過濾板進行清洗，解決了傳統手機殼缺乏散熱功能的問題，提高了該手機殼使用時的散熱性。

技術研發人員：廖懷富
受保護的技術使用者：東莞市晨馨電子科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
