本技術涉及聲阻抗測試裝置的，具體涉及一種中耳分析儀。

背景技術：

1、人的中耳是一種阻抗匹配裝置，如果在機械波的傳導通路上有病變?nèi)缰卸环e液、聽骨鏈病變或有新生物改變了阻抗匹配性能，妨礙了機械波的有效傳導，就會導致傳導性耳聾。而聲阻抗測試的目的就是要分析中耳的狀況，聲阻抗是指媒質中聲的吸收，等于界面壓強與通過該面的聲通量(質點流速或體速度乘以面積)之比。中耳分析儀作為常用的該類聲阻抗測試裝置，其作用就是對中耳炎癥、咽鼓管功能及鐙骨肌反射的了解與診斷，一般用于鑒別傳導性聽力損失和混合聽力損失。

2、而在目前的中耳分析儀設備中，通常為了設置的控制程序更為精確和直接，簡化了多余的控制步驟，也同時能集合在更小的結構中，也因此造成現有的此類設備一般只有主控電路板進行數據處理和顯示，其他如氣壓輸出、聲波產生和接收均通過連接精密的探頭來實現對應的聲阻抗測試功能，因此中耳分析儀本身可選擇的功能較為單一。而如果要在原基礎上拓展某些功能的可調節性或增加一些可用的功能時，以現有的結構進行組合也需要合理的布局和額外的控制程序，若全都依靠觸摸屏給主控電路板反饋和輸出，容易造成卡頓和信號報錯等不良情況。

技術實現思路

1、為了解決上述現有技術存在的問題，本實用新型目的在于提供一種中耳分析儀。本實用新型結構緊湊、排布合理，通過加設旋鈕，結合顯示屏面板，控制本裝置在進行聲阻抗測試時的各項功能操作，氣泵組件也額外通過氣泵驅動板控制，結合連接頭與入耳式的探頭連接，使主板對各功能的控制更為方便、合理。

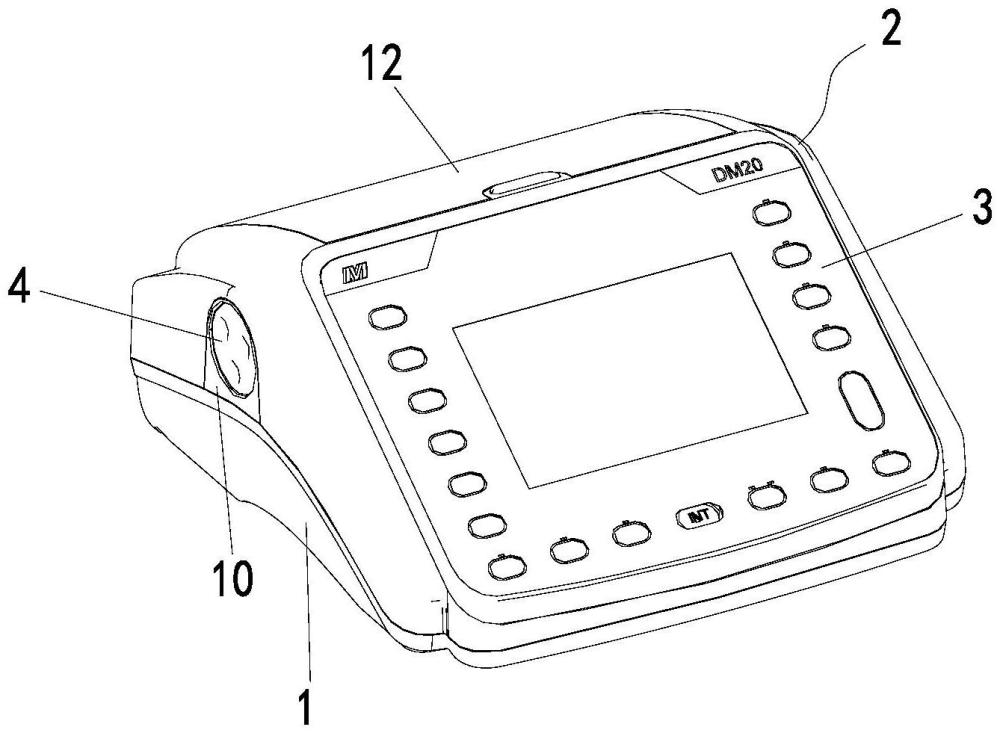

2、本實用新型所述的一種中耳分析儀，包括底板和罩設在所述底板上的外殼，所述外殼的前側呈傾斜狀且嵌設有顯示屏面板，所述外殼的兩側分別設有旋鈕，所述底板上且位于所述外殼內部分別設有主板、氣泵驅動板和氣泵組件，所述底板側面還設有連接頭，所述顯示屏面板與所述主板電連接，兩個所述旋鈕各自通過編碼器分別與所述氣泵驅動板和所述連接頭電連接，所述氣泵組件通過所述氣泵驅動板與所述主板電連接，所述連接頭與所述主板電連接。

3、在其中一個實施例中，對應所述外殼中部的兩側上設有支架，所述支架嵌設在所述底板和所述外殼之間，所述支架用于固定連接所述編碼器以及轉動連接所述旋鈕。

4、在其中一個實施例中，所述主板架設在所述底板上，所述氣泵驅動板架設在所述主板上，所述氣泵組件位于所述主板的旁側。

5、在其中一個實施例中，所述底板底部對應所述氣泵組件處設有底蓋，所述底蓋通過螺釘分別與所述底板和所述氣泵組件可拆卸連接。

6、在其中一個實施例中，所述底板和所述底蓋的內側面均設有網格狀的凸起。

7、在其中一個實施例中，所述外殼整體呈倒v字型且其轉角處圓滑過渡，所述外殼的后側設有翻蓋，所述外殼內部對應所述翻蓋處還設有打印機，所述打印機與所述主板電連接。

8、在其中一個實施例中，所述底板的后側兩角和中部兩側設有第一定位柱，所述底板的前側均勻布置有三個第二定位柱，所述第一定位柱的側面上設有加強筋，所述外殼分別與所述第一定位柱和所述第二定位柱相適配。

9、與現有技術相比，本實用新型技術方案的有益效果是：

10、本實用新型結構緊湊、排布合理，通過加設旋鈕，結合顯示屏面板，控制本裝置在進行聲阻抗測試時的各項功能操作，氣泵組件也額外通過氣泵驅動板控制，結合連接頭與入耳式的探頭連接，使主板對各功能的控制更為方便、合理。

技術特征：

1.一種中耳分析儀，其特征在于，包括底板(1)和罩設在所述底板(1)上的外殼(2)，所述外殼(2)的前側呈傾斜狀且嵌設有顯示屏面板(3)，所述外殼(2)的兩側分別設有旋鈕(4)，所述底板(1)上且位于所述外殼(2)內部分別設有主板(6)、氣泵驅動板(7)和氣泵組件(8)，所述底板(1)側面還設有連接頭(9)，所述顯示屏面板(3)與所述主板(6)電連接，兩個所述旋鈕(4)各自通過編碼器(5)分別與所述氣泵驅動板(7)和所述連接頭(9)電連接，所述氣泵組件(8)通過所述氣泵驅動板(7)與所述主板(6)電連接，所述連接頭(9)與所述主板(6)電連接。

2.根據權利要求1所述一種中耳分析儀，其特征在于，對應所述外殼(2)中部的兩側上設有支架(10)，所述支架(10)嵌設在所述底板(1)和所述外殼(2)之間，所述支架(10)用于固定連接所述編碼器(5)以及轉動連接所述旋鈕(4)。

3.根據權利要求1或2所述一種中耳分析儀，其特征在于，所述主板(6)架設在所述底板(1)上，所述氣泵驅動板(7)架設在所述主板(6)上，所述氣泵組件(8)位于所述主板(6)的旁側。

4.根據權利要求3所述一種中耳分析儀，其特征在于，所述底板(1)底部對應所述氣泵組件(8)處設有底蓋(11)，所述底蓋(11)通過螺釘分別與所述底板(1)和所述氣泵組件(8)可拆卸連接。

5.根據權利要求4所述一種中耳分析儀，其特征在于，所述底板(1)和所述底蓋(11)的內側面均設有網格狀的凸起。

6.根據權利要求2或5所述一種中耳分析儀，其特征在于，所述外殼(2)整體呈倒v字型且其轉角處圓滑過渡，所述外殼(2)的后側設有翻蓋(12)，所述外殼(2)內部對應所述翻蓋(12)處還設有打印機，所述打印機與所述主板(6)電連接。

7.根據權利要求6所述一種中耳分析儀，其特征在于，所述底板(1)的后側兩角和中部兩側設有第一定位柱(13)，所述底板(1)的前側均勻布置有三個第二定位柱(14)，所述第一定位柱(13)的側面上設有加強筋，所述外殼(2)分別與所述第一定位柱(13)和所述第二定位柱(14)相適配。

技術總結
本技術涉及聲阻抗測試裝置的技術領域，具體涉及一種中耳分析儀，包括底板和罩設在底板上的外殼，外殼的前側呈傾斜狀且嵌設有顯示屏面板，外殼的兩側分別設有旋鈕，底板上且位于外殼內部分別設有主板、氣泵驅動板和氣泵組件，底板側面還設有連接頭，顯示屏面板與主板電連接，兩個旋鈕各自通過編碼器分別與氣泵驅動板和連接頭電連接，氣泵組件通過氣泵驅動板與主板電連接，連接頭與主板電連接。本技術結構緊湊、排布合理，通過加設旋鈕，結合顯示屏面板，控制本裝置在進行聲阻抗測試時的各項功能操作，氣泵組件也額外通過氣泵驅動板控制，結合連接頭與入耳式的探頭連接，使主板對各功能的控制更為方便、合理。

技術研發人員：章靖宇,謝裕民,謝煥蘭,謝美揚,黃偉華
受保護的技術使用者：廣州市麥力聲醫療器械有限公司
技術研發日：20240708
技術公布日：2025/4/28
