本發明涉及光學鏡頭，特別涉及一種防抖結構、鏡頭組件和拍攝裝置。

背景技術：

1、鏡頭防抖技術，通常被稱為光學防抖，是一種用于減少手持拍攝時因相機抖動而導致的照片或視頻模糊的技術。這項技術主要通過在鏡頭內部移動特定的鏡片組和圖像傳感器來補償相機的震動。

2、現有的防抖結構一般采用導軸嵌套結構和滾珠磁懸浮驅動結構。其中，導軸嵌套結構利用多組軸孔配合的形式實現，這種實現方式間隙量大，防抖精度較低，滾珠磁懸浮驅動結構在兩軸防抖的基礎上，還需要增加一組驅動對其旋轉方向進行限位，這種實現方式增加了整體結構的尺寸和驅動控制難度，結構較為復雜。

技術實現思路

1、本發明的主要目的是提出一種防抖結構、鏡頭組件和拍攝裝置，旨在解決現有的防抖結構無法兼顧結構簡單和防抖精度高的問題。

2、為實現上述目的，本發明提出一種防抖結構，包括：

3、殼體；

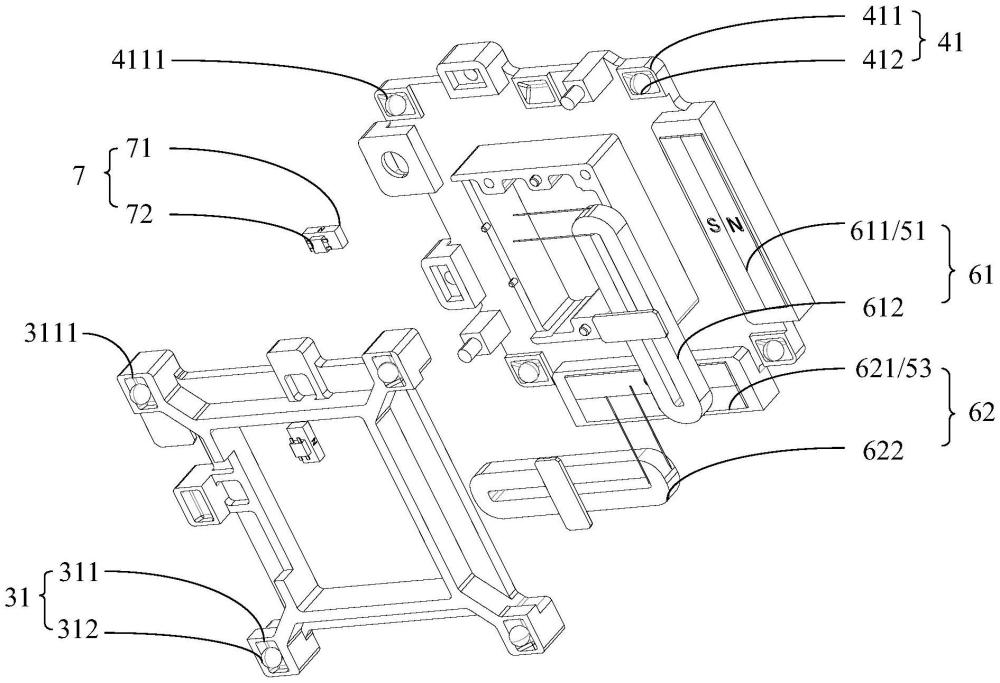

4、浮動結構，安裝于所述殼體內，且沿第一方向與所述殼體內壁面間隔設置，所述浮動結構包括連接件和承載臺，所述連接件沿第二方向與所述殼體活動連接，所述承載臺沿第三方向與所述連接件活動連接，所述承載臺用于供圖像傳感器安裝；

5、第一滑動配合結構，設于所述連接件與所述殼體之間，包括第一滾動部和第一配合部，其中之一固設于所述殼體，另一固設于所述連接件，所述第一配合部能夠與所述第一滾動部緊密接觸；

6、第二滑動配合結構，設于所述連接件與所述承載臺之間，包括第二滾動部和第二配合部，其中之一固設于所述連接件，另一固設于所述承載臺，所述第二配合部能夠與所述第二滾動部緊密接觸；

7、磁力結構，安裝于所述殼體內，用以使得所述第一配合部與所述第一滾動部抵接，所述第二配合部與所述第二滾動部抵接；以及，

8、驅動組件，安裝于所述殼體內，用以驅動所述承載臺沿第二方向和第三方向活動。

9、在一實施方式中，所述第一滾動部包括：

10、第一安裝座，設于所述殼體或所述連接件，所述第一安裝座相對所述連接件或所述殼體的側面上設置有沿第二方向延伸的第一凹槽；以及，

11、第一滾珠，緊密設置于所述第一凹槽，所述第一滾珠的部分突出于所述第一凹槽；

12、所述第一配合部包括第一滑塊，所述第一滑塊上具有沿第二方向延伸的第二凹槽，所述第二凹槽的槽口與所述第一凹槽的槽口相對設置，用以與所述第一滾珠的露出的部分相抵，以在所述第一滑塊與所述第一滾珠滑動接觸的過程中，所述第一滾珠發生滾動；

13、所述第二滾動部包括：

14、第二安裝座，設于所述承載臺或所述連接件，所述第二安裝座相對所述連接件或所述承載臺的側面上設置有沿第三方向延伸的第三凹槽；以及，

15、第二滾珠，緊密設置于所述第三凹槽，所述第二滾珠的部分突出于所述第三凹槽；

16、所述第二配合部包括第二滑塊，所述第二滑塊上具有沿第三方向延伸的第四凹槽，所述第四凹槽的槽口與所述第三凹槽的槽口相對設置，用以與所述第二滾珠的露出的部分相抵，以在所述第二滑塊與所述第二滾珠滑動接觸的過程中，所述第二滾珠發生滾動。

17、在一實施方式中，所述第一凹槽在第三方向上相對的槽壁朝向所述第二凹槽呈向外傾斜設置；和/或，

18、所述第二凹槽在第三方向上相對的槽壁朝向所述第一凹槽呈向外傾斜設；和/或，

19、所述第三凹槽在第二方向上相對的槽壁朝向所述第四凹槽呈向外傾斜設；和/或，

20、所述第四凹槽在第二方向上相對的槽壁朝向所述第三凹槽呈向外傾斜設。

21、在一實施方式中，所述第一安裝座設置有四個，四個所述第一安裝座沿所述殼體或所述連接件的周向間隔設置，所述第一滾珠對應所述第一安裝座設置有四個，所述第一滑塊對應所述第一安裝座設置有四個；和/或，

22、所述第二安裝座設置有四個，四個所述第二安裝座沿所述承載臺或所述連接件的周向間隔設置，所述第二滾珠對應所述第二安裝座設置有四個，所述第二滑塊對應所述第二安裝座設置有四個。

23、在一實施方式中，所述驅動組件包括第一驅動機構，所述第一驅動機構包括第一驅動磁條和第一驅動線圈，所述第一驅動磁條設于所述殼體，所述第一驅動磁條形成有沿第一方向分布的磁場，所述第一驅動線圈固定于所述承載臺，且位于所述第一驅動磁條產生的磁場中，所述第一驅動線圈所在的平面沿第三方向向延伸，所述第一驅動線圈用以在通電時，與所述第一驅動磁條形成沿第二方向的電磁推力；

24、所述驅動組件還包括第二驅動機構，所述第二驅動機構包括第二驅動磁條和第二驅動線圈，所述第二驅動磁條設于所述殼體，所述第二驅動磁條形成有沿第一方向分布的磁場，所述第二驅動線圈固定于所述承載臺，且位于所述第二驅動磁條產生的磁場中，所述第二驅動線圈所在的平面沿第二方向延伸，所述第二驅動線圈用以在通電時，與所述第二驅動磁條形成沿第三方向的電磁推力。

25、在一實施方式中，所述驅動組件還包括第一聚磁鐵片，所述第一聚磁鐵片設于所述第一驅動磁條，用以增強所述第一驅動磁條產生的磁場；和/或，

26、所述驅動組件還包括第二聚磁鐵片，所述第二聚磁鐵片設于所述第二驅動磁條，用以增強所述第二驅動磁條產生的磁場。

27、在一實施方式中，所述磁力結構包括沿第一方向依次設置的第一磁吸部和與所述第一磁吸部磁吸配合的第三配合部，所述第一磁吸部和所述第三配合部中，其中一者設于所述連接件，另一者設于所述殼體；

28、所述磁力結構包括沿第一向依次設置的第二磁吸部和與所述第二磁吸部磁吸配合的第四配合部，所述第二磁吸部和所述第四配合部中，其中一者設于所述承載臺，另一者設于所述殼體。

29、在一實施方式中，所述防抖結構還包括感應結構，所述感應結構包括兩個感應磁鐵和兩個霍爾元件，兩個所述感應磁鐵均設于所述承載臺，兩個所述感應磁鐵其中一個沿第二方向延伸設置，另一個沿第三方向延伸設置，兩個所述霍爾元件設于所述殼體，且分別對應兩個所述感應磁鐵設置。

30、本發明還提出一種鏡頭組件，包括上述的防抖結構，所述防抖結構包括：

31、殼體；

32、浮動結構，安裝于所述殼體內，且沿第一方向與所述殼體內壁面間隔設置，所述浮動結構包括連接件和承載臺，所述連接件沿第二方向與所述殼體活動連接，所述承載臺沿第三方向與所述連接件活動連接，所述承載臺用于供圖像傳感器安裝；

33、第一滑動配合結構，設于所述連接件與所述殼體之間，包括第一滾動部和第一配合部，其中之一固設于所述殼體，另一固設于所述連接件，所述第一配合部能夠與所述第一滾動部緊密接觸；

34、第二滑動配合結構，設于所述連接件與所述承載臺之間，包括第二滾動部和第二配合部，其中之一固設于所述連接件，另一固設于所述承載臺，所述第二配合部能夠與所述第二滾動部緊密接觸；

35、磁力結構，安裝于所述殼體內，用以使得所述第一配合部與所述第一滾動部抵接，所述第二配合部與所述第二滾動部抵接；以及，

36、驅動組件，安裝于所述殼體內，用以驅動所述承載臺沿第二方向和第三方向活動。

37、本發明還提出一種拍攝裝置，包括上述的鏡頭組件，所述鏡頭組件包括上述的防抖結構，所述防抖結構包括：

38、殼體；

39、浮動結構，安裝于所述殼體內，且沿第一方向與所述殼體內壁面間隔設置，所述浮動結構包括連接件和承載臺，所述連接件沿第二方向與所述殼體活動連接，所述承載臺沿第三方向與所述連接件活動連接，所述承載臺用于供圖像傳感器安裝；

40、第一滑動配合結構，設于所述連接件與所述殼體之間，包括第一滾動部和第一配合部，其中之一固設于所述殼體，另一固設于所述連接件，所述第一配合部能夠與所述第一滾動部緊密接觸；

41、第二滑動配合結構，設于所述連接件與所述承載臺之間，包括第二滾動部和第二配合部，其中之一固設于所述連接件，另一固設于所述承載臺，所述第二配合部能夠與所述第二滾動部緊密接觸；

42、磁力結構，安裝于所述殼體內，用以使得所述第一配合部與所述第一滾動部抵接，所述第二配合部與所述第二滾動部抵接；以及，

43、驅動組件，安裝于所述殼體內，用以驅動所述承載臺沿第二方向和第三方向活動。

44、本發明中的技術方案，通過設置所述第一滑動配合結構和第二滑動配合結構，實現了承載臺在第二方向和第三方向上的滑動，滿足圖像傳感器的基本要求，具體地，所述第一滑動配合結構包括第一配合部和第一滾動部，所述第二滑動配合結構包括第二配合部和第二滾動部，從而在磁力結構的作用下，配合部和滾動部之間能夠配合緊密，不會存在間隙，從而能夠?qū)λ鰣D像傳感器在第二方向和第三方向上進行限位。本方案在結構簡單的同時，降低了結構的尺寸精度要求，提高防抖組裝精度，進而有效改善了畫面的偏轉。
