本技術涉及手機殼，尤其涉及一種手機殼。

背景技術：

1、手機支架是一種用來固定和支撐手機的裝置，它可以為手機提供穩定的支撐，使用戶無需手持手機就能夠自由使用，手機支架有多種類型和設計，常見的手機支架類型有桌面支架、車載支架、懶人支架等。

2、現有的手機支架通常粘接或鑲嵌于手機殼背面，會遮擋手機殼背面圖案，影響手機殼背面美觀，且沒有固定結構，導致在手機使用過程中支架易被誤觸打開，給用戶使用造成不便。

技術實現思路

1、本實用新型的主要目的在于提供一種手機殼，旨在解決現有的手機支架通常粘接或鑲嵌于手機殼背面，影響手機殼美觀，且沒有固定結構，導致在手機使用過程中支架易被誤觸打開，給用戶使用造成不便的問題。

2、為實現上述目的，本實用新型提出一種手機殼，包括：

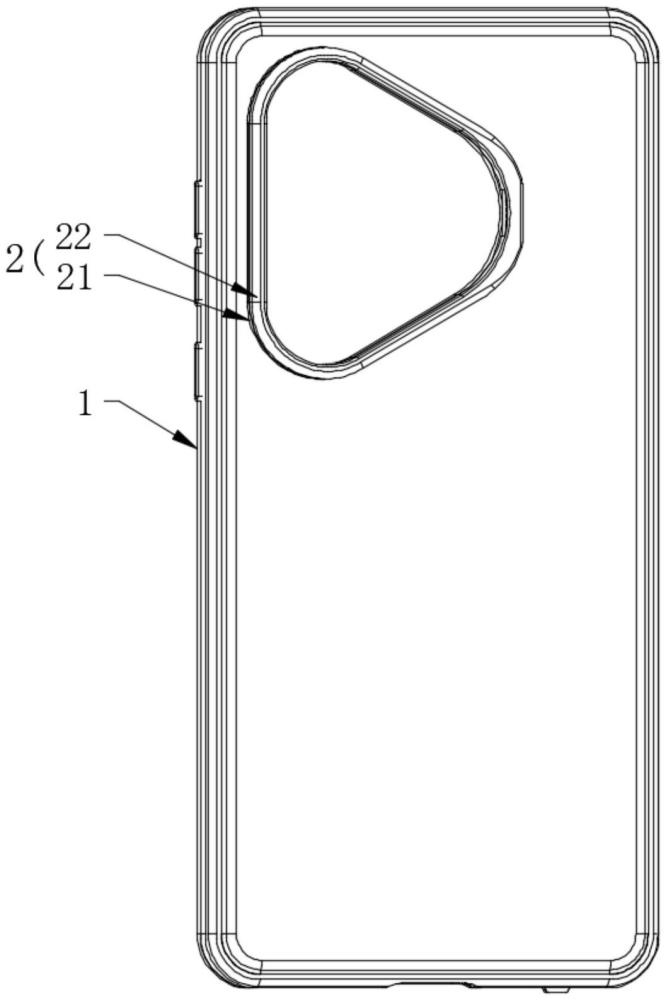

3、殼體，所述殼體開設有開口，所述開口用于供手機的攝像頭穿過；

4、框架組件，設于所述殼體背面，包括沿所述開口邊沿設置的環形凸臺、與所述環形凸臺鉸接的支架；

5、所述環形凸臺遠離所述殼體的一側設有若干第一卡合結構，所述支架設有與所述第一卡合結構卡合的第二卡合結構，所述第一卡合結構和所述第二卡合結構的其中一個為卡槽，另一個為卡塊。

6、可選地，所述環形凸臺上設有軸套，所述支架上設有轉軸，所述支架和所述環形凸臺通過所述轉軸與所述軸套連接。

7、可選地，所述支架設有分別與所述轉軸兩端連接的兩個通孔，其中一通孔內設有齒槽，所述轉軸的一端設有與所述齒槽嚙合的齒紋。

8、可選地，所述殼體包括主殼、蓋合所述主殼的面殼，所述主殼與所述面殼為可拆卸設置。

9、可選地，所述主殼靠近所述面殼的一側設有滑槽，所述滑槽內滑動連接有卡扣，所述面殼設有供所述卡扣伸入的凹槽，所述凹槽內設有用于與卡扣扣合的扣板，所述扣板位于所述卡扣的滑動路徑上。

10、可選地，所述主殼靠近所述面殼的一側設有若干限位塊，所述面殼設有供所述限位塊伸入的限位槽。

11、可選地，所述限位塊和所述滑槽分別位于所述主殼的兩端，所述限位槽朝所述主殼的一端貫通設置。

12、可選地，所述主殼靠近所述面殼的一側設有若干第一磁吸件，所述面殼設有用于與所述第一磁吸件吸附的第二磁吸件。

13、可選地，所述主殼靠近所述面殼的一側設有若干定位柱，所述面殼設有用于供所述定位柱伸入的定位孔。

14、可選地，所述定位柱的端部設有導向結構。

15、本實用新型相較于現有技術的有益效果為：通過框架組件，在不使用支架時，支架環繞手機的攝像頭設置，不會遮擋手機殼背面圖案，且從外觀上看支架與環形凸臺連為一體，更加美觀；支架通過卡槽與卡塊的卡合在環形凸臺上，固定穩固，可避免在使用手機的過程中支架被誤觸打開的問題；需要時用戶可旋轉打開支架進行使用，使用方便。

技術特征：

1.一種手機殼，其特征在于，包括：

2.如權利要求1所述的手機殼，其特征在于，所述環形凸臺上設有軸套，所述支架上設有轉軸，所述支架和所述環形凸臺通過所述轉軸與所述軸套連接。

3.如權利要求2所述的手機殼，其特征在于，所述支架設有分別與所述轉軸兩端連接的兩個通孔，其中一通孔內設有齒槽，所述轉軸的一端設有與所述齒槽嚙合的齒紋。

4.如權利要求1所述的手機殼，其特征在于，所述殼體包括主殼、蓋合所述主殼的面殼，所述主殼與所述面殼為可拆卸設置。

5.如權利要求4所述的手機殼，其特征在于，所述主殼靠近所述面殼的一側設有滑槽，所述滑槽內滑動連接有卡扣，所述面殼設有供所述卡扣伸入的凹槽，所述凹槽內設有用于與卡扣扣合的扣板，所述扣板位于所述卡扣的滑動路徑上。

6.如權利要求5所述的手機殼，其特征在于，所述主殼靠近所述面殼的一側設有若干限位塊，所述面殼設有供所述限位塊伸入的限位槽。

7.如權利要求6所述的手機殼，其特征在于，所述限位塊和所述滑槽分別位于所述主殼的兩端，所述限位槽朝所述主殼的一端貫通設置。

8.如權利要求4所述的手機殼，其特征在于，所述主殼靠近所述面殼的一側設有若干第一磁吸件，所述面殼設有用于與所述第一磁吸件吸附的第二磁吸件。

9.如權利要求4所述的手機殼，其特征在于，所述主殼靠近所述面殼的一側設有若干定位柱，所述面殼設有用于供所述定位柱伸入的定位孔。

10.如權利要求9所述的手機殼，其特征在于，所述定位柱的端部設有導向結構。

技術總結
本技術公開了一種手機殼包括殼體、框架組件，殼體開設有開口；框架組件設于殼體背面，包括沿開口邊沿設置的環形凸臺、與環形凸臺鉸接的支架；環形凸臺遠離殼體的一側設有若干第一卡合結構，支架設有與第一卡合結構卡合的第二卡合結構，第一卡合結構和第二卡合結構的其中一個為卡槽，另一個為卡塊。本技術通過框架組件，在不使用支架時，支架環繞手機的攝像頭設置，不會遮擋手機殼背面圖案，且從外觀上看支架與環形凸臺連為一體，更加美觀；支架通過卡槽與卡塊的卡合在環形凸臺上，固定穩固，可避免在使用手機的過程中支架被誤觸打開的問題；需要時用戶可旋轉打開支架進行使用，使用方便。

技術研發人員：王艷歡,王凌艷
受保護的技術使用者：東莞市創意三維科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
