本技術涉及通信設備，特別涉及一種抗沖擊耐用性強的礦用防爆手機防護結構。

背景技術：

1、隨著科技的不斷發展，智能手機在人們?nèi)粘Ｉ詈凸ぷ髦邪缪葜絹碓街匾慕巧欢诿旱V井下這個特殊環境中，普通手機存在安全隱患，因此需要使用特制的防爆手機，其電路板、電池等部件經過特殊設計和加工，具有一定的防爆功能。在煤礦井下，由于存在瓦斯、煤塵等易燃易爆物質，必須使用防爆手機以確保安全生產。

2、防爆手機需要考慮多個因素，包括防爆等級、電池安全、通訊質量、功能需求和價格成本等，其中其防爆功能作為防爆手機最基本也是最重要的特點，其通常通過其后殼結構作為整個防爆手機的防護部件，然而現有用于防爆手機的后蓋防護結構，其大多為單一殼蓋形式，自我抗壓、抗沖擊性能不夠堅硬的同時，緩沖減震效果又較差，無法起到穩定的耐沖擊保護作用。為此，本領域技術人員提供了一種抗沖擊耐用性強的礦用防爆手機防護結構，以解決上述背景技術中提出的問題。

技術實現思路

1、本實用新型的主要目的在于提供一種抗沖擊耐用性強的礦用防爆手機防護結構，可以有效解決背景技術中現有礦用防爆手機的后蓋防護結構，其抗沖擊性能較差的問題。

2、為實現上述目的，本實用新型采取的技術方案為：一種抗沖擊耐用性強的礦用防爆手機防護結構，包括后蓋、包套于后蓋外側的防撞套、內裝于后蓋殼體底板的散熱基板；

3、所述防撞套包括包邊套，所述包邊套的上下端均設置有凸出后蓋的延伸凸邊，且包邊套的兩側呈兩兩對稱形式設置有防滑凸邊；

4、所述散熱基板包括水平相對的兩組散熱板，兩組所述散熱板的框架內部均設置有散熱翅片，且兩組散熱板之間通過縱向?qū)岢岚鍖?dǎo)通相連，所述縱向?qū)岢岚宓陌寮軆蓚?cè)導通連接有多組橫向?qū)岢岚濉?/p>

5、作為本實用新型再進一步的方案：所述防撞套采用硅膠材質構件，所述散熱基板采用鋁合金材質構件。

6、作為本實用新型再進一步的方案：所述散熱板、縱向?qū)岢岚濉M向?qū)岢岚寰鶠橹锌战Y(jié)構。

7、作為本實用新型再進一步的方案：所述散熱基板的內部填充有導熱介質，且導熱介質的填充量為散熱基板腔室容量的二分之一。

8、作為本實用新型再進一步的方案：所述縱向?qū)岢岚迮c橫向?qū)岢岚宄适纸徊鎸ΨQ排列設置。

9、作為本實用新型再進一步的方案：所述后蓋的底板開設有容納散熱基板的內裝槽，且散熱基板與后蓋相互齊平設置。

10、作為本實用新型再進一步的方案：所述延伸凸邊為倒圓角結構，所述防滑凸邊為齒排結構。

11、與現有技術相比，本實用新型具有如下有益效果：

12、1.本實用新型防爆手機的防護結構，通過以后蓋作為手機殼主體，在散熱基板的硬性內撐以及防撞套的軟性包套下，能夠形成良好的內撐加強、外包防撞形式，一方面提高其整體結構的牢固性、堅硬性、抗沖擊性能，另一方面加強其彈力防撞緩沖性能，起到良好的硬性、軟性抗沖擊能力。

13、2.本實用新型防爆手機的防護結構在使用過程中，通過利用散熱基板中散熱板與散熱翅片組合作為散熱部件，并利用縱向?qū)岢岚濉M向?qū)岢岚遄鳛閷?dǎo)熱部件，將防爆手機產生的機械熱量及時導熱排散，以維持防爆手機在地下礦井內的高功率運轉。

技術特征：

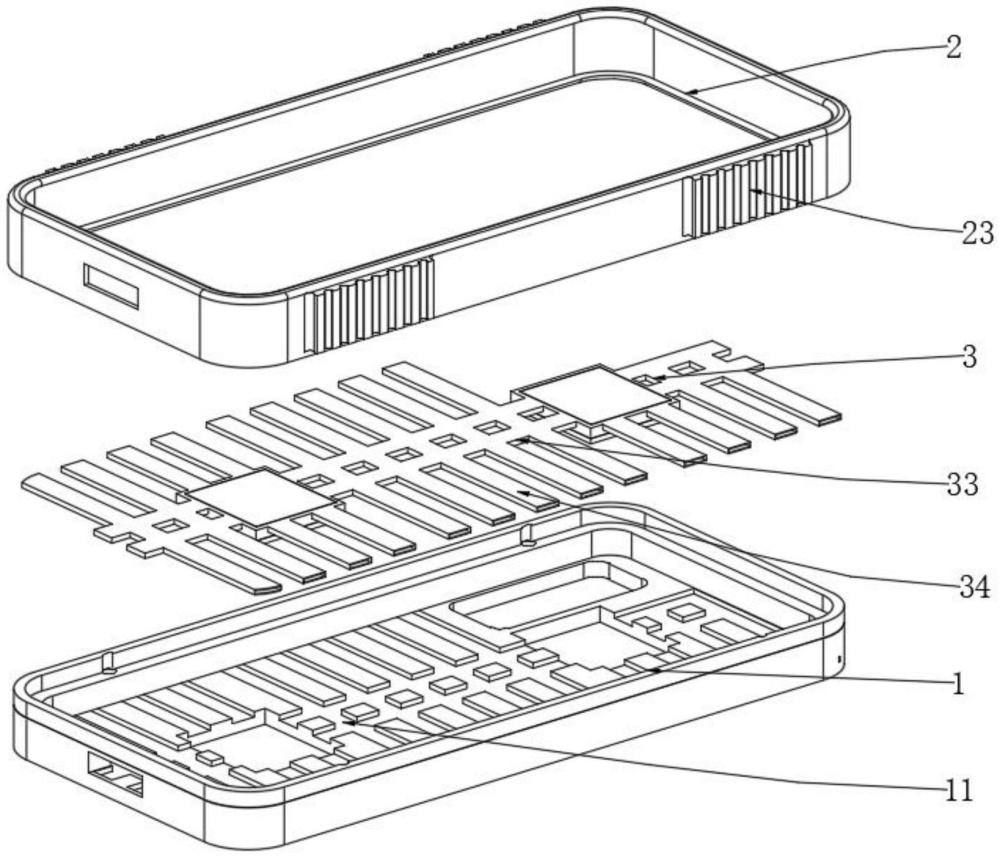

1.一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，包括后蓋(1)、包套于后蓋(1)外側的防撞套(2)、內裝于后蓋(1)殼體底板的散熱基板(3)；

2.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述防撞套(2)采用硅膠材質構件，所述散熱基板(3)采用鋁合金材質構件。

3.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述散熱板(31)、縱向?qū)岢岚?33)、橫向?qū)岢岚?34)均為中空結構。

4.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述散熱基板(3)的內部填充有導熱介質，且導熱介質的填充量為散熱基板(3)腔室容量的二分之一。

5.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述縱向?qū)岢岚?33)與橫向?qū)岢岚?34)呈十字交叉對稱排列設置。

6.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述后蓋(1)的底板開設有容納散熱基板(3)的內裝槽(11)，且散熱基板(3)與后蓋(1)相互齊平設置。

7.根據權利要求1所述的一種抗沖擊耐用性強的礦用防爆手機防護結構，其特征在于，所述延伸凸邊(22)為倒圓角結構，所述防滑凸邊(23)為齒排結構。

技術總結
本技術涉及通信設備技術領域，公開了一種抗沖擊耐用性強的礦用防爆手機防護結構，包括后蓋、包套于后蓋外側的防撞套、內裝于后蓋殼體底板的散熱基板，所述包邊套的上下端均設置有凸出后蓋的延伸凸邊，且包邊套的兩側呈兩兩對稱形式設置有防滑凸邊，所述縱向?qū)岢岚宓陌寮軆蓚?cè)導通連接有多組橫向?qū)岢岚濉１炯夹g(shù)防爆手機的防護結構，通過以后蓋作為手機殼主體，在散熱基板的硬性內撐以及防撞套的軟性包套下，能夠形成良好的內撐加強、外包防撞形式，一方面提高其整體結構的牢固性、堅硬性、抗沖擊性能，另一方面加強其彈力防撞緩沖性能，起到良好的硬性、軟性抗沖擊能力。

技術研發人員：鄧茜茜,侯海亭,李翠
受保護的技術使用者：濟南安興電氣科技有限公司
技術研發日：20240711
技術公布日：2025/4/28
