本發明涉及可見光通信，具體涉及一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法。

背景技術：

1、近年來，為解決無線通信頻譜資源匱乏和快速增長的數據需求的問題，亟需更高頻段的通信方式。可見光通信充分利用380nm-780nm的光載波實現通信，在拓展頻譜資源的同時，還具有安全性、深覆蓋、抗電磁干擾、兼容基礎照明設施等天然優勢，目前已成為第六代移動通信的重要備選技術。

2、在可見光通信系統中，發光二極管通常作為照明光源和通信基站。在實際應用中，需要在led的前向電流上耦合調制信號，以輸出強弱變化的光通量用于提供照明并傳輸數字信息；led的照明能力通常由光通量的平均值表示，光通量的波動可用于信息傳輸。然而，led的電光響應存在嚴重的非線性，額外的信號調制可能引起照明性能和通信性能的損失。

3、為了研究調制對led性能的影響，需要構建合理的led模型，一方面，led的偏置電流與消耗功率呈凸函數關系，而另一方面，led的偏置電流與光通量呈凹函數關系。而在早期的文獻分析中，通常基于線性化的led電氣模型進行分析，并忽略了led陣列對溫度的依賴性，使得該方法在實際應用中價值有限。

4、在實際應用中，led通常以陣列的形式存在，以提供更強的照明和通信能力，多個led燈珠集成在面積有限的散熱板上，這使得溫度對led性能的影響更加嚴重。為研究溫度對led性能的影響，通用的方式是構建led陣列的光電熱模型，并分析電流、溫度、光通量之間的相互關系。

5、目前，已有研究者展開了led光電熱機制的相互影響的綜合建模，有學者從微觀載流子復合機制出發，并考慮溫度對復合機制的影響，得出了led電光響應特性方程，但這種模型是物理學理論模型，具有嚴重的非線性，較難直接應用于通信設計；還有學者建立了led的靜態光電熱模型，但未考慮調制對led性能的影響；也有學者分析了不同調制模式的平均光度和瞬時光度，然而，該研究是假定led的溫度恒定進行設計的，忽略了調制信號引起的功率變化和溫度變化，所得到的成果只在調制深度較小時具有準確性。因此，現有技術缺乏一個合理的模型來表征led陣列的電流、溫度、光通量之間的動態關系，從而不能有效的對led陣列進行優化。

6、此外，led陣列的優化還要關聯vlc(visible?light?communication，可見光通信)的目標應用進行設計。在室內應用中，lifi(light-fidelity，光保真技術)應用需要滿足照明標準，而通信設計則需要避免可能引起的閃爍和較為明顯的照度損失，在此基礎上盡可能的提升信號分量，如何在滿足照明需求基礎上最大化信號分量是需要解決的問題。

技術實現思路

1、針對現有技術的缺陷，本發明提供一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，以動態電光熱陣列模型為基準，實時考慮調制模式、調制深度對led陣列輸出瞬時光通量的動態影響，并結合led的陣列數量，室內的照明需求和通信需求為約束，進行綜合性的歸納設計，以實現具備實際工程應用價值的led陣列照通一體設計方法。

2、為了達到上述目的，本發明所采用的技術方案是：

3、一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，包括以下步驟：

4、s1.建立led陣列的動態光電熱模型；

5、s2.根據被調制led輸出光通量的特性，建立用于評估led照明能力和通信能力的設計準則；

6、s3.在不損失照明能力的前提下，以最大化led陣列的通信光通量為優化目標，進行l(wèi)ed偏置電流、調制模式的最優組合設計，實現優化目標。

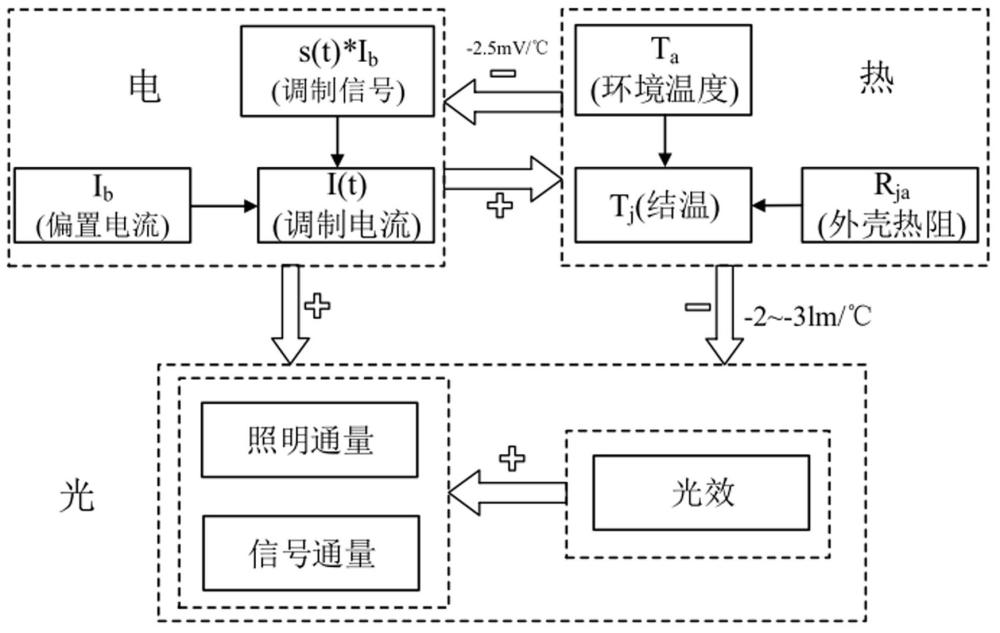

7、進一步地，步驟s1中，先不考慮通信調制，建立led陣列的靜態光電熱模型；然后，在靜態光電熱模型的基礎上，考慮通信調制對光通量的影響，建立led陣列的動態光電熱模型。

8、進一步地，所建立的led陣列的動態光電熱模型能夠描述led的數量、結溫、偏置電流、功率、以及調制方案與led陣列的動態瞬時光通量之間的關系。

9、進一步地，在構建動態光電熱模型時，采用理想二極管串聯led等效電阻的線性模型進行建模。

10、進一步地，在構建動態光電熱模型過程中，將調制信號耦合在led的直流偏置上，所述調制信號采用穩定遍歷的隨機調制信號。

11、進一步地，所述led陣列的動態光電熱模型中，通過調制電流的均方值和調制電流的瞬時值共同決定led陣列的瞬時光通量輸出。

12、進一步地，步驟s2中，所述的設計準則是指，采用led陣列的動態瞬時光通量的期望值表示led陣列的照明光通量，采用led陣列的動態瞬時光通量的的均方根值表示led陣列的信號通量。

13、進一步地，步驟s3具體為，以led陣列的動態電光熱模型為基準，根據室內照明需求、通信需求、陣列數量、led電熱特性及調制方式，在標定的照明光通量下，以最大化led陣列的信號通量為目標進行優化。

14、進一步地，優化時，要限制led陣列的溫度的最小值和最大值，以及l(fā)ed的電流的最大值和最小值。

15、進一步地，步驟s3中，優化設計的結果能夠獲得led陣列的最優偏置電流，在該偏置電流進行調制，能夠使led陣列的照明性能不損失，并獲得最大的通信光通量。

16、有益效果：

17、(1)本發明充分考慮陣列規模和溫度對led陣列的照明通信性能的影響，并考慮調制對led陣列的輸出光通量的影響，建立了led陣列的動態光電熱模型，該模型可以描述led的數量、結溫、偏置電流、功率、調制方案與光通量之間的關系，破解溫度、電氣、光度三者相互制約的函數關系，具有較高的準確性和工程應用價值。

18、(2)本發明根據led陣列的照明特征和通信特征，構建可表征led照明光通量和通信光通量的表達方法，采用變化光通量的期望值表示led陣列的照明能力，用led陣列光通量的動態波動的均方根值表示led陣列的通信能力，在此基礎上，根據室內led陣列的照明需求，提出在標定照明通量下的最大通信光通量的設計方法。

19、(3)本發明根據室內照明通信的應用需求，設計不損失照明能力的可見光通信應用方案，根據室內照明需求、通信需求、陣列數量、led電熱特性及調制方式，獲得led陣列的最優偏置電流，在該偏置電流進行調制，可以獲得最大的通信光通量。

技術特征：

1.一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，步驟s1中，在不考慮通信調制的前提下，建立led陣列的靜態光電熱模型；然后，在靜態光電熱模型的基礎上，考慮通信調制對光通量的影響，建立led陣列的動態光電熱模型。

3.根據權利要求2所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，所建立的led陣列的動態光電熱模型能夠描述led的數量、結溫、偏置電流、功率、以及調制方案與led陣列的動態瞬時光通量之間的關系。

4.根據權利要求2所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，在構建動態光電熱模型時，采用理想二極管串聯led等效電阻的線性模型進行建模。

5.根據權利要求4所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，在構建動態光電熱模型過程中，將調制信號耦合在led的直流偏置上，所述調制信號采用穩定遍歷的隨機調制信號。

6.根據權利要求4所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，所述led陣列的動態光電熱模型中，通過調制電流的均方值和調制電流的瞬時值共同決定led陣列的瞬時光通量輸出。

7.根據權利要求3所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，步驟s2中，所述的設計準則是指，采用led陣列的動態瞬時光通量的期望值表示led陣列的照明光通量，采用led陣列的動態瞬時光通量的均方根值表示led陣列的信號通量。

8.根據權利要求7所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，步驟s3具體為，以led陣列的動態電光熱模型為基準，根據室內照明需求、通信需求、陣列數量、led電熱特性及調制方式，在標定的照明光通量下，以最大化led陣列的信號通量為目標進行優化。

9.根據權利要求8所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，優化時，要限制led陣列的溫度的最小值和最大值，以及l(fā)ed的電流的最大值和最小值。

10.根據權利要求8所述的一種基于led陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，其特征在于，步驟s3中，優化設計的結果能夠獲得led陣列的最優偏置電流，在該偏置電流進行調制，能夠使led陣列的照明性能不損失，并獲得最大的通信光通量。

技術總結
本發明涉及一種基于LED陣列光電熱特性的照通一體光通量?jī)?yōu)化方法，通過構建LED陣列的動態光電熱模型并考慮調制模式、調制深度、功率、溫度、陣列數量對光通量輸出特性的影響，在此基礎上，建立可用于評估LED照明能力和通信能力的設計準則，并根據室內照明通信的應用需求，設計不損失照明能力的可見光通信優化方法，獲得LED陣列最優的調制深度與偏置組合，實現在滿足照明需求基礎上最大化信號分量的優化目標，具有較高的工程應用價值。

技術研發人員：穆昱,劉春陽,張高遠,胡智磊,朱夢婷,李奕瑋,鄭國強,夏浩強,李玉哲,陸曉瑩
受保護的技術使用者：河南科技大學
技術研發日：
技術公布日：2025/4/28
