本發明涉及無線通信的，特別是涉及一種基于單天線循環延時分集的特征嵌入方法及系統。

背景技術：

1、隨著3gpp?r18版本的凍結，移動通信系統正從5g-advanced向6g加速邁進。6g網絡將面臨多類型智能通信終端的泛在化接入以及異構服務數據的海量化需求，導致頻譜資源日益緊缺。這一方面指引著通信系統向更高的頻段演進以獲得更大的通信帶寬，另一方面也對提升頻譜資源的利用率提出了新的要求。

2、基于動態頻譜空穴發現和機會頻譜接入的認知無線電網絡通過主用戶和次用戶對頻譜資源的動態占用，可在不影響主用戶傳輸速率的情況下進一步提升頻譜資源的利用率。實現次用戶機會性接入的前提是次用戶進行高效的頻譜感知。該技術的核心在于對主用戶傳輸狀態即頻譜資源空閑或占用狀態進行及時精確的判定，一方面要提升檢測概率以避免次用戶對主用戶傳輸產生干擾，另一方面要降低虛警概率以避免頻譜資源的空閑。

3、典型的頻譜感知技術主要包括以下方式：

4、(1)信號能量檢測

5、信號能量檢測通過將接收信號能量與預設閾值對比，判斷是否存在信號傳輸。該檢測方式無需主用戶信號的先驗信息，實現簡單，但是檢測性能易受噪聲不確定性影響，在低信噪比環境下性能下降。

6、(2)匹配濾波檢測

7、匹配濾波檢測即次用戶將檢測信號與數據庫中的主用戶信號進行匹配濾波。該技術在加性高斯白噪聲信道下具有較強的魯棒性，但是要求次用戶對主用戶的信號具有先驗信息，實現復雜度較高。

8、(3)信號特征檢測

9、信號特征檢測利用接收信號的循環平穩特性對人造通信信號進行判別，從而可以輔助用戶實現頻譜資源的機會性接入，在整體系統層面提升頻譜資源利用率。具體地，通過循環延時分集技術對信號進行特征嵌入，使得次用戶僅需極少的主用戶先驗信息(循環延時量)即可完成信號特征提取與感知判別，且在低信噪比下仍具有良好檢測性能。

10、綜上，基于循環延時分集的特征嵌入技術成為實現頻譜空穴動態感知和頻譜資源高效利用的關鍵。然而，現有的循環延時分集技術均考慮基于多天線的配置實現不同天線發射信號的循環延時，無法應用于單天線設備的用戶特征嵌入，特別是難以應用于認知無線電網絡中物聯網設備的上行傳輸場景。

技術實現思路

1、鑒于以上所述現有技術的缺點，本發明的目的在于提供一種基于單天線循環延時分集的特征嵌入方法及系統，將基于特征檢測的頻譜感知的應用拓展至單天線設備，為物聯網終端的特征嵌入提供新的解決方案。

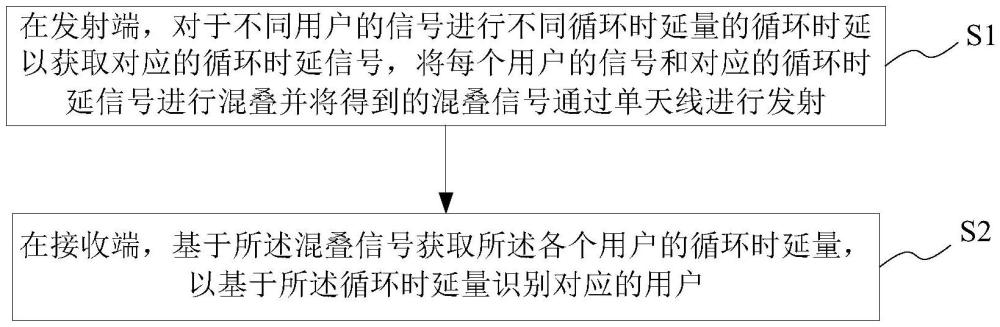

2、第一方面，本發明提供一種基于單天線循環延時分集的特征嵌入方法，所述方法包括以下步驟：在發射端，對于不同用戶的信號進行不同循環時延量的循環時延以獲取對應的循環時延信號，將每個用戶的信號和對應的循環時延信號進行混疊并將得到的混疊信號通過單天線進行發射；在接收端，基于所述混疊信號獲取所述各個用戶的循環時延量，以基于所述循環時延量識別對應的用戶。

3、在第一方面的一種實現方式中，所述發送端包括一根或多根天線；當所述發射端包括多根天線時，每根天線上發射相同的混疊信號。

4、在第一方面的一種實現方式中，所述發射端為基站、接入點或用戶設備；當所述發射端為基站或接入點時，進行多用戶下行傳輸；當所述發射端為用戶設備時，進行上行傳輸。

5、在第一方面的一種實現方式中，所述上行傳輸和所述下行傳輸采用正交多址接入方式或非正交多址接入方式。

6、在第一方面的一種實現方式中，所述接收端對所述混疊信號進行自相關處理，獲取對應的循環時延量。

7、第二方面，本發明提供一種基于單天線循環延時分集的特征嵌入系統，所述系統包括發送端和接收端；

8、所述發射端用于對于不同用戶的信號進行不同循環時延量的循環時延以獲取對應的循環時延信號，將每個用戶的信號和對應的循環時延信號進行混疊并將得到的混疊信號通過單天線進行發射；

9、所述接收端用于基于所述混疊信號獲取所述各個用戶的循環時延量，以基于所述循環時延量識別對應的用戶。

10、在第二方面的一種實現方式中，所述發送端包括一根或多根天線；當所述發射端包括多根天線時，每根天線上發射相同的混疊信號。

11、在第二方面的一種實現方式中，所述發射端為基站、接入點或用戶設備；當所述發射端為基站或接入點時，進行多用戶下行傳輸；當所述發射端為用戶設備時，進行上行傳輸。

12、在第二方面的一種實現方式中，所述上行傳輸和所述下行傳輸采用正交多址接入方式或非正交多址接入方式。

13、在第二方面的一種實現方式中，所述接收端對所述混疊信號進行自相關處理，獲取對應的循環時延量。

14、如上所述，本發明的基于單天線循環延時分集的特征嵌入方法及系統，具有以下有益效果：

15、(1)將基于特征檢測的頻譜感知的應用拓展至單天線設備，為物聯網終端的特征嵌入提供新的解決方案；

16、(2)去除傳統的基于循環延時分集的特征嵌入方式所要求的發射端須配備雙天線甚至多天線的硬件約束，為信號感知系統中不同用戶的特征嵌入提供了更自由的發射端天線數量選擇；

17、(3)為單天線的物聯網終端等小型化設備的信號感知和特征檢測提供了新的解決方案，從而進一步提升單天線終端系統頻譜感知的能力，進而提升整體網絡的頻譜利用率。

技術特征：

1.一種基于單天線循環延時分集的特征嵌入方法，其特征在于：所述方法包括以下步驟：

2.根據權利要求1所述的基于單天線循環延時分集的特征嵌入方法，其特征在于：所述發送端包括一根或多根天線；當所述發射端包括多根天線時，每根天線上發射相同的混疊信號。

3.根據權利要求1所述的基于單天線循環延時分集的特征嵌入方法，其特征在于：所述發射端為基站、接入點或用戶設備；當所述發射端為基站或接入點時，進行多用戶下行傳輸；

4.根據權利要求3所述的基于單天線循環延時分集的特征嵌入方法，其特征在于：所述上行傳輸和所述下行傳輸采用正交多址接入方式或非正交多址接入方式。

5.根據權利要求1所述的基于單天線循環延時分集的特征嵌入方法，其特征在于：所述接收端對所述混疊信號進行自相關處理，獲取對應的循環時延量。

6.一種基于單天線循環延時分集的特征嵌入系統，其特征在于：所述系統包括發送端和接收端；

7.根據權利要求6所述的基于單天線循環延時分集的特征嵌入系統，其特征在于：所述發送端包括一根或多根天線；當所述發射端包括多根天線時，每根天線上發射相同的混疊信號。

8.根據權利要求6所述的基于單天線循環延時分集的特征嵌入系統，其特征在于：所述發射端為基站、接入點或用戶設備；當所述發射端為基站或接入點時，進行多用戶下行傳輸；

9.根據權利要求8所述的基于單天線循環延時分集的特征嵌入系統，其特征在于：所述上行傳輸和所述下行傳輸采用正交多址接入方式或非正交多址接入方式。

10.根據權利要求6所述的基于單天線循環延時分集的特征嵌入系統，其特征在于：所述接收端對所述混疊信號進行自相關處理，獲取對應的循環時延量。

技術總結
本發明提供一種基于單天線循環延時分集的特征嵌入方法及系統，所述方法包括以下步驟：在發射端，對于不同用戶的信號進行不同循環時延量的循環時延以獲取對應的循環時延信號，將每個用戶的信號和對應的循環時延信號進行混疊并將得到的混疊信號通過單天線進行發射；在接收端，基于所述混疊信號獲取所述各個用戶的循環時延量，以基于所述循環時延量識別對應的用戶。本發明的基于單天線循環延時分集的特征嵌入方法及系統將基于特征檢測的頻譜感知的應用拓展至單天線設備，為物聯網終端的特征嵌入提供新的解決方案。

技術研發人員：徐天衡,馮凱,周婷,胡宏林,杜渂,封松林
受保護的技術使用者：中國科學院上海高等研究院
技術研發日：
技術公布日：2025/4/28
