本技術涉及家具領域，尤其涉及一種組合式床架。

背景技術：

1、床是一種放置在臥室使用的供人躺臥的家具。一般來說，床的體積較大，整體重量較重，占地面積較大，因此，目前市面上的床通常設置成由木板和/或鐵架以及連接部件拼接組成，在運輸、搬運的過程中，將床的各個部件分開運輸、搬運，節省物流空間，方便搬運，最后將床的各個部件搬運至臥室后，由安裝人員進行現場的組裝。

2、公開號為cn217234036u的專利申請公開了一種卡扣式連接結構及其床架，其在組裝時，通過將第二連接件一端設置的第二卡片卡接入第一連接件的限位槽內限位固定，然后將第二連接件另一端設置的第二卡片卡接人另一第一連接件的限位槽內限位固定，最后安裝床頭架和床尾架，完成床架的組裝；但是，該方案中第一連接件的第一卡片和第二連接件的第二卡片的結構均較為復雜，裝配要求較高，不利于現場的床架組裝。公開號為cn216822491u的專利申請公開了組合式床架裝置，其通過所述支撐架穿置于所述開口，及所述實體部卡接于所述卡槽，而具有易于安裝及安裝穩固的功效；但是，該方案中，支撐架的兩端需要穿置在縱框架的開口內，由于支撐架和縱框架的剛性較強，難以彎折，在安裝支撐架，特別是安裝最后幾根支撐時，由于兩根縱框架之間的距離基本已經確定，安裝人員較難將支撐架穿置在縱框架的開口內，不利于現場的床架組裝。

技術實現思路

1、為了解決上述的技術問題，本實用新型的目的是提供一種組裝方便快捷、整體結構簡單的組合式床架。

2、為了達到上述的目的，本實用新型采用了以下的技術方案：

3、一種組合式床架，包括：

4、床框，包括兩根橫向設置的橫桿、兩根縱向設置的縱桿和四個第二連接座，兩根橫桿和兩根縱桿通過第二連接座合圍形成矩形邊框，每根縱桿由兩段縱桿單元通過第三連接座拼接構成；

5、多對第一連接座，由前至后依次設置在兩根縱桿的內側壁上，所述第一連接座上具有一個開口向上的第一u型插口；

6、多根支撐桿，設置在兩根縱桿之間，多根支撐桿與多對第一連接座之間一一對應，支撐桿的兩端分別支撐設置在對應的第一連接座的第一u型插口內；

7、六根立柱，用于支撐所述床框，分別與四個第二連接座和兩個第三連接座固定連接。

8、這樣，本組合式床架在安裝支撐桿時，支撐桿的兩端由上至下卡設在縱桿上第一連接座的第一u型插口內即可，床架的各個部分結構簡單，插接快捷方便，更有利于現場的床架組裝。

9、作為優選，所述橫桿、縱桿、支撐桿和立柱均為方管。方管的重量輕，強度高，制造成本較低。

10、作為優選，所述支撐桿的兩端分別卡設有一個封蓋；第一連接座的第一u型插口處設有導向斜面。通過在第一u型插口處設置導向斜面，對支撐桿的兩端插入第一連接座的第一u型插口內起到導向作用，支撐桿和第一連接座的配合更加順暢，防止在連接過程中二者之間發生干涉從而影響組裝效率。

11、作為優選，所述第二連接座上具有一個開口向上的第二u型插口，橫桿的兩端分別插設在對應的第二連接座的第二u型插口內并通過緊固件固定連接，所述縱桿的兩端分別安裝有一個固定片，縱桿的兩端分別與對應的第二連接座的側壁相抵，橫桿、第二連接座和縱桿的固定片之間通過緊固件固定連接。這樣，設置具有第二u型插口的第二連接座對縱桿和橫桿進行裝配，第二u型插口能夠穩定支撐橫桿，防止橫桿晃動，通過在縱桿內設置固定片，使得橫桿、第二連接座和縱桿之間能夠通過緊固件固定連接，裝配穩固。

12、作為優選，所述橫桿的兩端分別裝有一個擋片。通過設置擋片對橫桿內的結構進行遮擋，整體外形更加美觀。

13、作為優選，所述第三連接座上具有一個開口向上的第三u型插口，每根縱桿的兩段縱桿單元插設在第三連接座的第三u型插口內，兩段縱桿單元分別與第三連接座通過緊固件固定。這樣，通過設置具有第三u型插口的第三連接座，對兩根縱桿的中間位置進行了加強。

14、作為優選，還包括一根中間桿，第三連接座的內側壁上設有第四連接座，所述第四連接座上具有一個開口向上的第四u型插口，中間桿的兩端分別支撐設置在對應的第四連接座的第四u型插口內。通過設置具有第四u型插口的第四連接座對中間桿和縱桿進行裝配，第四u型插口能夠穩定支撐中間桿，防止中間桿晃動。

15、作為優選，所述第四連接座的底面上開有一個定位孔，中間桿的兩端分別設有一個定位桿，當中間桿的兩端插設在第四u型插口內時，中間桿的定位桿插設在第四連接座的定位孔內。這樣能夠使中間桿更好的拉住兩根縱桿，從而保證兩根縱桿之間的距離不變，提升床架的強度，防止床架晃動。

16、作為優選，所述定位孔為腰型孔，通過設置腰型孔，防止在組裝的過程中因中間桿少量形變而導致定位桿不能準確插設在定位孔內。

17、作為優選，每根縱桿中，兩根縱桿單元用于連接第三連接座的一端均設有斜角。這樣防止兩根縱桿單元插設在第三連接座上時發生干涉。

18、本實用新型由于采用了以上的技術方案，具有有益效果：在本實用新型中，床架的縱桿由兩段縱桿單元通過第三連接座拼接構成，兩個橫桿和兩個縱桿通過第二連接座合圍構成矩形框，并通過在縱桿的內側壁上設置具有第一u型插口的第一連接座，從而對支撐桿和縱桿進行裝配，第一u型插口能夠穩定支撐支撐桿，防止支撐桿晃動，而且，在安裝支撐桿時，支撐桿的兩端由上至下卡設在縱桿上第一連接座的第一u型插口內即可，支撐桿和第一連接座的結構簡單，插接快捷方便，更有利于現場的床架組裝。

技術特征：

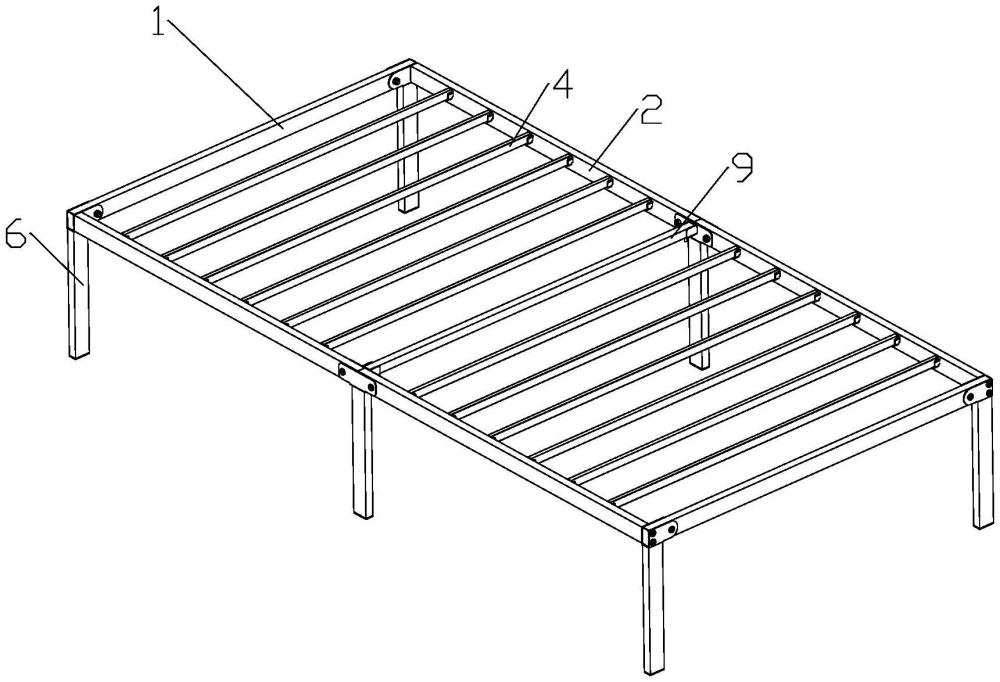

1.一種組合式床架，其特征在于，包括：

2.根據權利要求1所述的一種組合式床架，其特征在于，所述橫桿（1）、縱桿（2）、支撐桿（4）和立柱（6）均為方管。

3.根據權利要求1所述的一種組合式床架，其特征在于，所述支撐桿（4）的兩端分別卡設有一個封蓋（41）；第一連接座（3）的第一u型插口（31）處設有導向斜面（311）。

4.根據權利要求1所述的一種組合式床架，其特征在于，所述第二連接座（5）上具有一個開口向上的第二u型插口（51），橫桿（1）的兩端分別插設在對應的第二連接座（5）的第二u型插口（51）內并通過緊固件固定連接，所述縱桿（2）的兩端分別安裝有一個固定片（22），縱桿（2）的兩端分別與對應的第二連接座（5）的側壁相抵，橫桿（1）、第二連接座（5）和縱桿（2）的固定片（22）之間通過緊固件固定連接。

5.根據權利要求4所述的一種組合式床架，其特征在于，所述橫桿（1）的兩端分別設有一個擋片（11）。

6.根據權利要求1所述的一種組合式床架，其特征在于，所述第三連接座（7）上具有一個開口向上的第三u型插口（71），每根縱桿（2）的兩段縱桿單元（21）插設在第三連接座（7）的第三u型插口（71）內，兩段縱桿單元（21）分別與第三連接座（7）通過緊固件固定。

7.根據權利要求6所述的一種組合式床架，其特征在于，還包括一根中間桿（9），第三連接座（7）的內側壁上設有第四連接座（8），所述第四連接座（8）上具有一個開口向上的第四u型插口（81），中間桿（9）的兩端分別支撐設置在對應的第四連接座（8）的第四u型插口（81）內。

8.根據權利要求7所述的一種組合式床架，其特征在于，所述第四連接座（8）的底面上開有一個定位孔（82），中間桿（9）的兩端分別設有一個定位桿（91），當中間桿（9）的兩端插設在第四u型插口（81）內時，中間桿（9）的定位桿（91）插設在第四連接座（8）的定位孔（82）內。

9.根據權利要求8所述的一種組合式床架，其特征在于，所述定位孔（82）為腰型孔。

10.根據權利要求7所述的一種組合式床架，其特征在于，每根縱桿（2）中，兩根縱桿單元（21）用于連接第三連接座（7）的一端均設有斜角。

技術總結
本技術公開了一種組合式床架，包括：床框，包括兩根橫向設置的橫桿、兩根縱向設置的縱桿和四個第二連接座，兩根橫桿和兩根縱桿通過第二連接座合圍形成矩形邊框，每根縱桿由兩段縱桿單元通過第三連接座拼接構成；多對第一連接座，由前至后依次設置在兩根縱桿的內側壁上，所述第一連接座上具有一個開口向上的第一U型插口；多根支撐桿，設置在兩根縱桿之間，多根支撐桿與多對第一連接座之間一一對應，支撐桿的兩端分別支撐設置在對應的第一連接座的第一U型插口內；六根立柱，用于支撐所述床框，分別與四個第二連接座和兩個第三連接座固定連接。本方案中，床架的各個部分結構簡單，插接快捷方便，更有利于現場的床架組裝。

技術研發人員：王江林,王炎
受保護的技術使用者：湖州恒鑫金屬制品有限公司
技術研發日：20240709
技術公布日：2025/4/28
