本發明屬于1394通信檢測，尤其涉及一種機載1394子卡檢測裝置。

背景技術：

1、在飛機系統的機載設備中，通常使用機載1394子卡來完成設備與設備之間、設備與飛機之間的信息傳遞與交互。為了保證兩者間信息傳輸的準確性，不同應用場景下對應使用不同規格的機載1394子卡，比如飛機上的地面維護控制板，就是使用專用機載1394子卡來完成與機上的信息交互。由于飛機上外部環境十分嚴苛，在這種外部環境下使用的機載1394子卡對其產品功能、傳輸可靠性、傳輸速率、實時交互性，穩定性等功能性能都有著嚴格要求。

2、但目前現有的機載1394子卡的專用檢測設備無法較好的對相關功能性能進行精準監測以及測試綜合參數，只能通過不同的設備來對機載1394子卡的參數和功能逐一檢測，導致無法系統而全面的測試。另外，目前現有的機載1394子卡的專用檢測設備的使用場景通常為實驗室等室內環境，如機場地勤保障，外場使用測試等戶外環境使用時的使用維護性較差。

技術實現思路

1、鑒于現有技術的上述缺點、不足，本發明提供一種機載1394子卡檢測裝置，可具體測試機載1394子卡包括數據傳輸速率、配置信息，通信狀態等相關功能、同時還可以實時監測機載1394子卡的狀態并在屏幕上顯示，測試效率高，準確率高。

2、為了達到上述目的，本發明采用的主要技術方案包括：

3、一種機載1394子卡檢測裝置，包括相互連接的檢測設備和測試盒體，所述檢測設備包括輸入設備、顯示設備、電源模塊、主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板；主控模塊電路板與輸入設備、顯示設備相連；所述主控模塊電路板通過1394通信模塊電路板與待測機載1394子卡相連相連，1394通信模塊電路板用于與待測機載1394子卡進行信息交互、處理1394總線通信相關的信號；所述電源模塊為主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板供電；所述主控模塊電路板與ad采集模塊電路板相連，ad采集模塊用于采集電壓信號獲得檢測設備和測試盒體的供電狀態；所述主控模塊電路板與離散量模塊電路板相連，離散量模塊電路板通過繼電器控制使電壓/開路信號的離散量輸出，采集設定電壓輸入信號的信息；所述主控模塊電路板將1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路的信息進行采集、匯總、轉換為視頻信號發送給顯示設備；測試盒體包括用于與待測機載1394子卡相連的測試載板、電源板卡、顯示單元，所述電源板卡與電源模塊相連，為測試盒體中的待測機載1394子卡、測試載板、顯示單元供電，測試載板用于采集待測機載1394子卡的傳輸內容、匯總、轉換后發送至顯示單元。

4、進一步地，所述1394通信模塊電路板包括1394單節點仿真卡，所述1394單節點仿真卡仿真1394總線中的cc、rn、bm節點功能。

5、進一步地，，所述電源模塊將輸入的220v市電轉換成dc28v/5a、dc15v/1a電源，其中dc28v電供給主控模塊電路板、1394通信模塊電路板、測試盒體的電源板卡，ad采集模塊電路板通過采集dc28v信號獲得當前檢測設備和測試盒體的供電狀態，dc15v供給離散量模塊電路板。

6、進一步地，所述測試盒體還包括測試盒體后蓋板、殼體，電源板卡、測試載板固定于測試盒體后蓋板上，殼體上設有用于控制測試盒體的上下電的控制開關、電連接器，顯示單元固定于殼體內，測試盒體后蓋板與殼體裝配相連。

7、進一步地，所述電源板卡包括電源緩啟動電路，電源板卡將檢測設備輸入的dc28v電壓通過電源緩啟動電路后送入tvs管中防靜電保護處理后送入過流過壓保護電路中，過流過壓保護電路包括若干保護芯片，當輸入電壓出現過壓或后級電路出現過流時，過流過壓保護電路切斷輸入電壓，過流過壓保護電路的輸出電流被dc轉換電路分別轉換為28v和5v的直流電，28v電壓供給顯示單元，5v電壓供給待測1394機載子卡及測試載板供電。

8、進一步地，所述測試載板包括cpu處理單元，cpu處理單元與flash存儲交聯，用于存儲顯示所用的字庫以及圖片；cpu處理單元與ddr3芯片相連用于緩存cpu接收到信息；cpu處理單元與看門狗電路相連，用于看門狗電路、監測3v～5v微處理器系統中的3v電源，對cpu進行上電、復位、監視；測試載板通過pcie接口與待測1394機載子卡數據收發；測試載板通過rs422a收發器、lvds發送器與顯示單元相連。

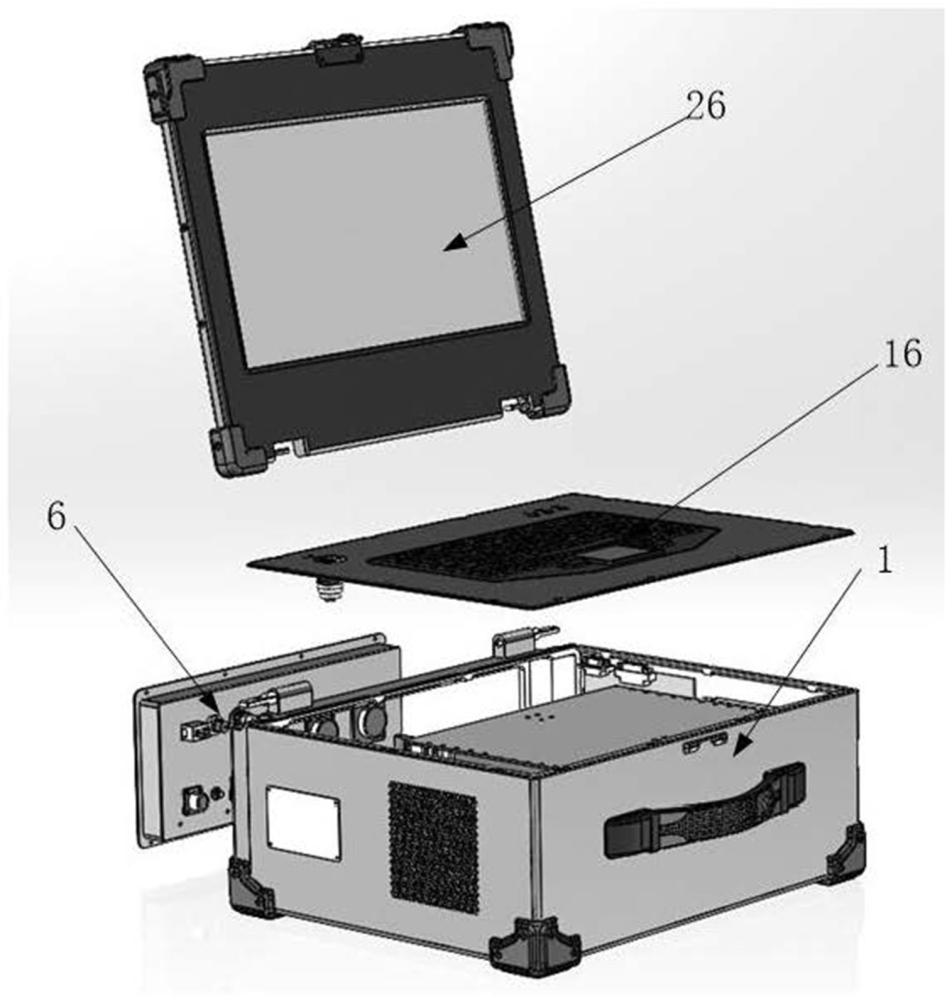

9、進一步地，所述主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板裝配于機籠上，所述機籠、電源模塊裝配于一機箱內，所述機箱后部設有機箱后接口蓋板，所述機箱后接口蓋板上設有電源開關、電連接器、市電航插接頭，所述機箱側部設有串口、網口接口、usb接口，機箱上部設有鍵盤，所述顯示設備與機箱鉸接相連。

10、進一步地，所述機箱上設有用于機箱內散熱的風扇、把手。

11、進一步地，所述顯示設備為顯示屏，所述顯示屏與顯示屏加熱設備相連。

12、進一步地，所述測試盒體的顯示單元設有顯示設備加熱電路。

13、本發明的有益效果是：本發明的一種機載1394子卡檢測裝置可具體測試監測機載1394子卡包括數據傳輸、實時通信功能，可實時監測當前機載1394子卡的系統版本、狀態信息、通信是否正常、具體傳輸數據等信息并在屏幕上顯示。測試效率高，準確率高，使用便捷。

技術特征：

1.一種機載1394子卡檢測裝置，其特征在于：包括相互連接的檢測設備和測試盒體，所述檢測設備包括輸入設備、顯示設備、電源模塊、主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板；主控模塊電路板與輸入設備、顯示設備相連；所述主控模塊電路板通過1394通信模塊電路板與待測機載1394子卡相連相連，1394通信模塊電路板用于與待測機載1394子卡進行信息交互、處理1394總線通信相關的信號；所述電源模塊為主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板供電；所述主控模塊電路板與ad采集模塊電路板相連，ad采集模塊用于采集電壓信號獲得檢測設備和測試盒體的供電狀態；所述主控模塊電路板與離散量模塊電路板相連，離散量模塊電路板通過繼電器控制使電壓/開路信號的離散量輸出，采集設定電壓輸入信號的信息；所述主控模塊電路板將1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路的信息進行采集、匯總、轉換為視頻信號發送給顯示設備；測試盒體包括用于與待測機載1394子卡相連的測試載板、電源板卡、顯示單元，所述電源板卡與電源模塊相連，為測試盒體中的待測機載1394子卡、測試載板、顯示單元供電，測試載板用于采集待測機載1394子卡的傳輸內容、匯總、轉換后發送至顯示單元。

2.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述1394通信模塊電路板包括1394單節點仿真卡，所述1394單節點仿真卡仿真1394總線中的cc、rn、bm節點功能。

3.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述電源模塊將輸入的220v市電轉換成dc28v/5a、dc15v/1a電源，其中dc28v電供給主控模塊電路板、1394通信模塊電路板、測試盒體的電源板卡，ad采集模塊電路板通過采集dc28v信號獲得當前檢測設備和測試盒體的供電狀態，dc15v供給離散量模塊電路板。

4.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述測試盒體還包括測試盒體后蓋板、殼體，電源板卡、測試載板固定于測試盒體后蓋板上，殼體上設有用于控制測試盒體的上下電的控制開關、電連接器，顯示單元固定于殼體內，測試盒體后蓋板與殼體裝配相連。

5.根據權利要求1或4所述的一種機載1394子卡檢測裝置，其特征在于：所述電源板卡包括電源緩啟動電路，電源板卡將檢測設備輸入的dc28v電壓通過電源緩啟動電路后送入tvs管中防靜電保護處理后送入過流過壓保護電路中，過流過壓保護電路包括若干保護芯片，當輸入電壓出現過壓或后級電路出現過流時，過流過壓保護電路切斷輸入電壓，過流過壓保護電路的輸出電流被dc轉換電路分別轉換為28v和5v的直流電，28v電壓供給顯示單元，5v電壓供給待測1394機載子卡及測試載板供電。

6.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述測試載板包括cpu處理單元，cpu處理單元與flash存儲交聯，用于存儲顯示所用的字庫以及圖片；cpu處理單元與ddr3芯片相連用于緩存cpu接收到信息；cpu處理單元與看門狗電路相連，用于看門狗電路、監測3v～5v微處理器系統中的3v電源，對cpu進行上電、復位、監視；測試載板通過pcie接口與待測1394機載子卡數據收發；測試載板通過rs422a收發器、lvds發送器與顯示單元相連。

7.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述主控模塊電路板、1394通信模塊電路板、ad采集模塊電路板、離散量模塊電路板裝配于機籠上，所述機籠、電源模塊裝配于一機箱內，所述機箱后部設有機箱后接口蓋板，所述機箱后接口蓋板上設有電源開關、電連接器、市電航插接頭，所述機箱側部設有串口、網口接口、usb接口，機箱上部設有鍵盤，所述顯示設備與機箱鉸接相連。

8.根據權利要求7所述的一種機載1394子卡檢測裝置，其特征在于：所述機箱上設有用于機箱內散熱的風扇、把手。

9.根據權利要求7所述的一種機載1394子卡檢測裝置，其特征在于：所述顯示設備為顯示屏，所述顯示屏與顯示屏加熱設備相連。

10.根據權利要求1所述的一種機載1394子卡檢測裝置，其特征在于：所述測試盒體的顯示單元設有顯示設備加熱電路。

技術總結
一種機載1394子卡檢測裝置，屬于1394通信檢測技術領域，包括相互連接的檢測設備和測試盒體，所述檢測設備包括輸入設備、顯示設備、電源模塊、主控模塊電路板、1394通信模塊電路板、AD采集模塊電路板、離散量模塊電路板；所述主控模塊電路板通過1394通信模塊電路板與待測機載1394子卡45相連相連；所述主控模塊電路板與AD采集模塊電路板相連。本發明可具體測試機載1394子卡包括數據傳輸速率、配置信息，通信狀態等相關功能、同時還可以實時監測機載1394子卡的狀態并在屏幕上顯示，測試效率高，準確率高。

技術研發人員：于文剛,邢軼博,鄭凱,任小博,靳永先,劉曦,荊濤,崔建超
受保護的技術使用者：沈陽航盛科技有限責任公司
技術研發日：
技術公布日：2025/4/28
