本技術涉及爐具，具體為一種組合式甲醇爐具。

背景技術：

1、爐灶作為必不可少的生活用具，從最初的以柴火為燃料到目前的以煤氣和天然氣等為燃料，逐漸的從低熱值與高污染模式向高熱值和清潔環保模式轉變，而甲醇爐灶被廣泛運用。

2、如公開號為cn?215446444?u的專利公開了“一種甲醇爐一體式燃燒器，包括爐體、噴火組件、通風組件，所述爐體內底面敞口處設有固定盤，位于爐體內在固定盤的頂面設有噴火組件，所述爐體的頂面敞口處上方設有固定環，所述固定環通過若干通風組件與爐體連接?！?/p>

3、但是，上述在使用的過程中，很容易會有食物殘渣通過固定環落到固定盤或錐形內筒的表面上，需要人工將食物殘渣取出完成清潔，清潔較為麻煩；此外，甲醇爐在使用的過程中，如果甲醇燃燒不充分會產生有害氣體，從而對人的身體健康造成影響。

技術實現思路

1、本實用新型提供一種組合式甲醇爐具，以解決上述背景技術中提出的問題的至少一項。

2、為解決上述技術問題，本實用新型公開了一種組合式甲醇爐具，包括甲醇灶臺，甲醇灶臺上設置有環形鐵管，環形鐵管上設置有若干噴射頭，甲醇灶臺上設置有背板，背板上安裝有吸附箱，吸附箱下表面設置有吸附機構，甲醇灶臺上可拆卸設置有安裝機構，甲醇灶臺上還設置有清潔機構。

3、優選的，甲醇灶臺上表面設置有環形開口，環形開口處設置有圓板，圓板上固定設置有環形鐵管。

4、優選的，甲醇灶臺內還設置有甲醇輸入管，甲醇輸入管的一端固定延伸出甲醇灶臺，甲醇輸入管的另一端固定穿過圓板，甲醇輸入管的另一端與環形鐵管貫通連接，甲醇輸入管上還安裝有泵體。

5、優選的，甲醇灶臺上還設置有打火按鈕，打火按鈕的后側設置有打火部，打火部固定穿過圓板的中央位置。

6、優選的，安裝機構包括環形板，甲醇灶臺上表面還設置有環形安裝槽，環形安裝槽位于環形開口周側，環形板設置于環形安裝槽上，環形板上固定設置有若干連接桿，若干連接桿的另一端固定設置有放置環。

7、優選的，吸附機構包括錐形過濾筒，錐形過濾筒可拆卸設置于吸附箱下表面，吸附箱內設置有負壓風機，負壓風機與錐形過濾筒貫通連接，吸附箱上表面貫通安裝有出風管，負壓風機與出風管貫通連接。

8、優選的，錐形過濾筒內可拆卸連接有過濾網，過濾網上設置有吸附塊。

9、優選的，清潔機構包括兩個前后對稱的驅動箱，驅動箱相互靠近的一側固定設置有滑塊，甲醇灶臺前后側開設有滑槽，滑塊滑動設置于滑槽內，驅動箱上設置有移動桿，移動桿上固定設置有清潔桿。

10、優選的，移動桿滑動延伸進驅動箱內，移動桿下端固定設置有移動板，移動板與驅動箱滑動連接，移動桿上套設有彈簧，彈簧的一端與驅動箱固定連接，彈簧的另一端與移動板固定連接。

11、優選的，清潔桿下表面可拆卸設置有清潔棉。

12、與現有技術相比，本實用新型提供了一種組合式甲醇爐具，涉及甲醇爐技術領域，本實用新型通過設置吸附機構，將吸附機構與甲醇灶臺相結合，可以有效對甲醇燃燒不充分所產生的有害氣體進行吸附，快速對有害氣體進行處理，有效保護人的身體健康，此外，通過可拆卸設置的安裝機構，可以在爐具使用完畢后，將安裝機構拆下，使得甲醇灶臺上表面形成一個近似的水平面，然后通過清潔機構，可以有效對甲醇灶臺進行清潔，結構簡單，使用方便，實用性強。

技術特征：

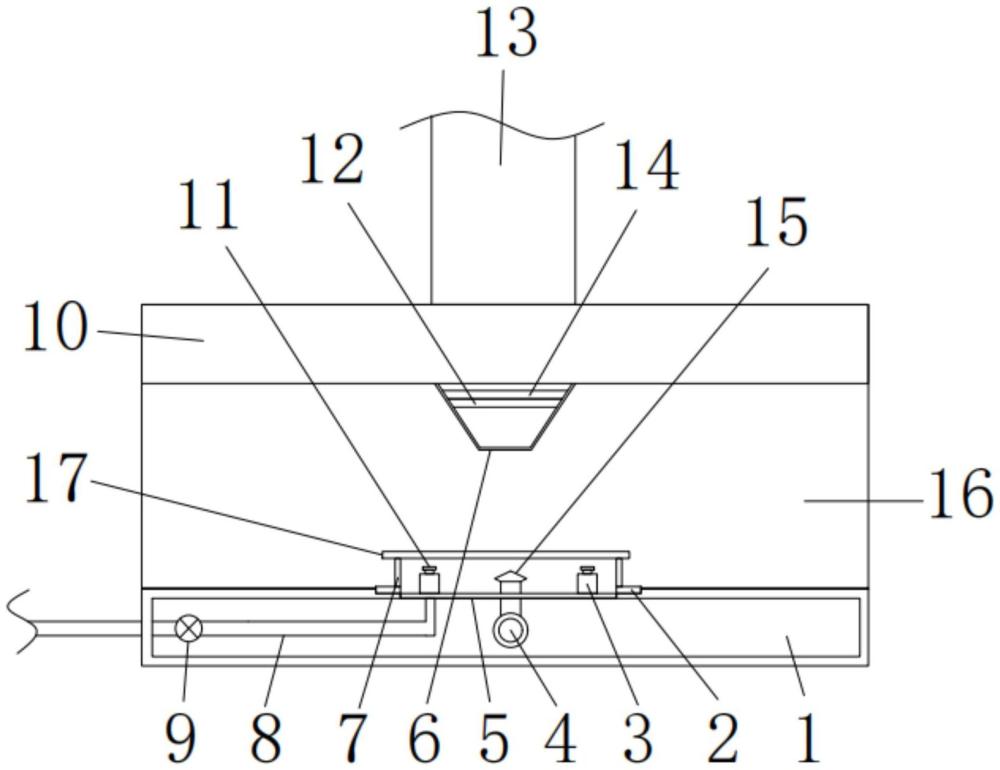

1.一種組合式甲醇爐具，其特征在于，包括甲醇灶臺(1)，甲醇灶臺(1)上設置有環形鐵管(3)，環形鐵管(3)上設置有若干噴射頭(11)，甲醇灶臺(1)上設置有背板(16)，背板(16)上安裝有吸附箱(10)，吸附箱(10)下表面設置有吸附機構，甲醇灶臺(1)上可拆卸設置有安裝機構，甲醇灶臺(1)上還設置有清潔機構。

2.根據權利要求1所述的一種組合式甲醇爐具，其特征在于，甲醇灶臺(1)上表面設置有環形開口，環形開口處設置有圓板(5)，圓板(5)上固定設置有環形鐵管(3)。

3.根據權利要求1所述的一種組合式甲醇爐具，其特征在于，甲醇灶臺(1)內還設置有甲醇輸入管(8)，甲醇輸入管(8)的一端固定延伸出甲醇灶臺(1)，甲醇輸入管(8)的另一端固定穿過圓板(5)，甲醇輸入管(8)的另一端與環形鐵管(3)貫通連接，甲醇輸入管(8)上還安裝有泵體(9)。

4.根據權利要求2所述的一種組合式甲醇爐具，其特征在于，甲醇灶臺(1)上還設置有打火按鈕(4)，打火按鈕(4)的后側設置有打火部(15)，打火部(15)固定穿過圓板(5)的中央位置。

5.根據權利要求2所述的一種組合式甲醇爐具，其特征在于，安裝機構包括環形板(2)，甲醇灶臺(1)上表面還設置有環形安裝槽，環形安裝槽位于環形開口周側，環形板(2)設置于環形安裝槽上，環形板(2)上固定設置有若干連接桿(7)，若干連接桿(7)的另一端固定設置有放置環(17)。

6.根據權利要求1所述的一種組合式甲醇爐具，其特征在于，吸附機構包括錐形過濾筒(6)，錐形過濾筒(6)可拆卸設置于吸附箱(10)下表面，吸附箱(10)內設置有負壓風機，負壓風機與錐形過濾筒(6)貫通連接，吸附箱(10)上表面貫通安裝有出風管(13)，負壓風機與出風管(13)貫通連接。

7.根據權利要求6所述的一種組合式甲醇爐具，其特征在于，錐形過濾筒(6)內可拆卸連接有過濾網(12)，過濾網(12)上設置有吸附塊(14)。

8.根據權利要求1所述的一種組合式甲醇爐具，其特征在于，清潔機構包括兩個前后對稱的驅動箱(20)，驅動箱(20)相互靠近的一側固定設置有滑塊(21)，甲醇灶臺(1)前后側開設有滑槽，滑塊(21)滑動設置于滑槽內，驅動箱(20)上設置有移動桿(19)，移動桿(19)上固定設置有清潔桿(18)。

9.根據權利要求8所述的一種組合式甲醇爐具，其特征在于，移動桿(19)滑動延伸進驅動箱(20)內，移動桿(19)下端固定設置有移動板(23)，移動板(23)與驅動箱(20)滑動連接，移動桿(19)上套設有彈簧(22)，彈簧(22)的一端與驅動箱(20)固定連接，彈簧(22)的另一端與移動板(23)固定連接。

10.根據權利要求9所述的一種組合式甲醇爐具，其特征在于，清潔桿(18)下表面可拆卸設置有清潔棉(24)。

技術總結
本技術提供了一種組合式甲醇爐具，涉及爐具技術領域，包括甲醇灶臺，甲醇灶臺上設置有環形鐵管，環形鐵管上設置有若干噴射頭，甲醇灶臺上設置有背板，背板上安裝有吸附箱，吸附箱下表面設置有吸附機構，甲醇灶臺上可拆卸設置有安裝機構，甲醇灶臺上還設置有清潔機構。本技術通過設置吸附機構，將吸附機構與甲醇灶臺相結合，可以有效對甲醇燃燒不充分所產生的有害氣體進行吸附，快速對有害氣體進行處理，有效保護人的身體健康，此外，通過可拆卸設置的安裝機構，可以在爐具使用完畢后，將安裝機構拆下，使得甲醇灶臺上表面形成一個近似的水平面，然后通過清潔機構，可以有效對甲醇灶臺進行清潔，結構簡單，使用方便，實用性強。

技術研發人員：程平,熊春波,駱陽,鄧明超
受保護的技術使用者：深圳市奧圖威爾科技有限公司
技術研發日：20240715
技術公布日：2025/4/28
