本技術涉及題詞器，具體為一種播音用題詞器。

背景技術：

1、播音用題詞器是指一種用于播音員或主持人的輔助工具，用于提供提示或提綱以便更好地進行播音。該設備可能包括預先錄制的提示詞或敘述，以幫助播音員在節目中流暢地表達觀點或介紹內容。這樣的設備有助于減少口誤和提高表達的流暢性。

2、現有公開號為cn217843384u的中國專利，公開了智能提詞器，包括提詞器本體和底座板，所述提詞器本體的傾斜角度為45度，且提詞器本體下方設置有底座板，所述底座板上方設置有角度調節器，所述角度調節器與提詞器本體背部底端構成卡扣結構，且角度調節器連接有支撐柱。該智能提詞器通過角度調節器的設置，其中兩組角度調節器與提詞器本體底端構成卡扣結構，并且兩組角度調節器之間設置有支撐柱，其中支撐柱貫穿于底座板上表面連接有滑套，當螺紋桿利用轉柄構成旋轉結構時，便于使提詞器本體移動，并且角度調節器便于調節提詞器本體角度，配合顯示器與底座板上表面設置的滑槽構成滑動結構，便于調節提詞器本體和顯示器的位置，使文稿顯示更全面，提高了用戶的體驗感。

3、針對上述中的相關技術，將拍攝件放置在底座板，但在實際使用中，拍攝件難以在提詞器的后端進行高度調整，導致提詞器在使用時，難以對演講者進行拍攝，使用較為不便。

4、所以我們提出了一種播音用題詞器，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種播音用題詞器，采用本裝置進行工作，從而解決了拍攝件難以在提詞器的后端進行高度調整的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種播音用題詞器，包括題詞器裝置，所述題詞器裝置包括箱體和活動安裝在箱體內部前端的轉板，轉板的一側安裝有擺放板，箱體的內部且在擺放板的一側活動安裝有轉框，轉框的內部安裝有反射鏡，箱體的內部底端安裝有擋條，且擋條設置的位置遠離箱體的一側，箱體的內部活動安裝有后置結構，且后置結構設置在轉框與擋條之間，箱體的頂端安裝有約束結構；

3、所述后置結構包括置板和開設在置板中端的開槽，開槽的兩側且在置板本體內部開設有限位滑槽，開槽的內部活動安裝有置條，置條的一端兩側皆安裝有內滑桿，且內滑桿活動安裝在限位滑槽的內部。

4、優選的，所述置板的外表面且在開槽的兩側開設有等高的插槽，插槽的內部安插有插塊，插塊的后端安裝有撐條。

5、優選的，所述約束結構包括推桿和安裝在推桿前端的短板，短板的一側安裝有定位桿，轉板的底端開設有插孔。

6、優選的，所述箱體的頂端安裝有中孔塊，中孔塊的頂端貫穿開設有螺紋孔a，推桿的頂端開設有螺紋孔b，且螺紋孔b與螺紋孔a對齊，螺紋孔b與螺紋孔a的內部螺紋連接有螺栓。

7、優選的，所述推桿的后端安裝有長板，長板的一側安裝有半環，置板的后端且在開槽的上端安裝有c形條，c形條的一側安裝有連接環。

8、優選的，所述箱體的內部兩側且在轉框的前端安裝有橡膠柱，橡膠柱與轉框進行接觸。

9、與現有技術相比，本實用新型的有益效果如下：

10、（1）本實用新型提出的一種播音用題詞器，將題詞器裝置打開時，反向轉動螺栓，向箱體的前端推動推桿進行移動，轉板與擺放板從豎直方向轉至水平方向，可將臺詞放置在擺放板的頂端，推桿向箱體前端移動的過程中，長板向箱體的后端一側進行移動，通過半環和連接環對置板的牽制撤銷，對拍攝件位置的角度進行調整。

11、（2）本實用新型提出的一種播音用題詞器，置板在箱體內部呈傾斜狀態，置條未設有內滑桿的一端從開槽的內部抽出，內滑桿在限位滑槽的內部進行限位滑動，置條與桌面平齊，撐條與插塊對置條進行約束，此時可將拍攝件放置在置條的頂端，拍攝件可透過開槽和置條對演講者進行拍攝。

技術特征：

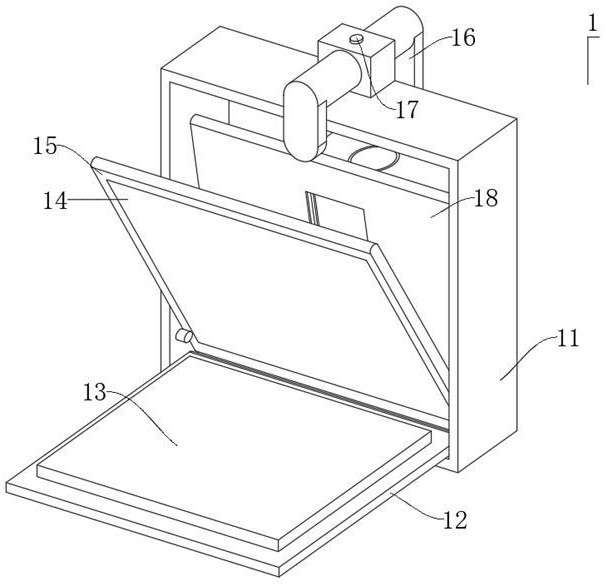

1.一種播音用題詞器，包括題詞器裝置（1），其特征在于：所述題詞器裝置（1）包括箱體（11）和活動安裝在箱體（11）內部前端的轉板（12），轉板（12）的一側安裝有擺放板（13），箱體（11）的內部且在擺放板（13）的一側活動安裝有轉框（15），轉框（15）的內部安裝有反射鏡（14），箱體（11）的內部底端安裝有擋條（111），且擋條（111）設置的位置遠離箱體（11）的一側，箱體（11）的內部活動安裝有后置結構（18），且后置結構（18）設置在轉框（15）與擋條（111）之間，箱體（11）的頂端安裝有約束結構（16）；

2.根據權利要求1所述的一種播音用題詞器，其特征在于：所述置板（181）的外表面且在開槽（182）的兩側開設有等高的插槽（186），插槽（186）的內部安插有插塊（188），插塊（188）的后端安裝有撐條（187）。

3.根據權利要求1所述的一種播音用題詞器，其特征在于：所述約束結構（16）包括推桿（161）和安裝在推桿（161）前端的短板（162），短板（162）的一側安裝有定位桿（163），轉板（12）的底端開設有插孔（121）。

4.根據權利要求3所述的一種播音用題詞器，其特征在于：所述箱體（11）的頂端安裝有中孔塊（113），中孔塊（113）的頂端貫穿開設有螺紋孔a（114），推桿（161）的頂端開設有螺紋孔b（166），且螺紋孔b（166）與螺紋孔a（114）對齊，螺紋孔b（166）與螺紋孔a（114）的內部螺紋連接有螺栓（17）。

5.根據權利要求4所述的一種播音用題詞器，其特征在于：所述推桿（161）的后端安裝有長板（164），長板（164）的一側安裝有半環（165），置板（181）的后端且在開槽（182）的上端安裝有c形條（189），c形條（189）的一側安裝有連接環（1891）。

6.根據權利要求1所述的一種播音用題詞器，其特征在于：所述箱體（11）的內部兩側且在轉框（15）的前端安裝有橡膠柱（112），橡膠柱（112）與轉框（15）進行接觸。

技術總結
本技術公開了一種播音用題詞器，屬于題詞器技術領域，包括題詞器裝置，開槽的兩側且在置板本體內部開設有限位滑槽，開槽的內部活動安裝有置條，置條的一端兩側皆安裝有內滑桿，將題詞器裝置打開時，反向轉動螺栓，向箱體的前端推動推桿進行移動，轉板與擺放板從豎直方向轉至水平方向，可將臺詞放置在擺放板的頂端，推桿向箱體前端移動的過程中，長板向箱體的后端一側進行移動，通過半環和連接環對置板的牽制撤銷，置板在箱體內部呈傾斜狀態，置條未設有內滑桿的一端從開槽的內部抽出，置條與桌面平齊，撐條與插塊對置條進行約束，可將拍攝件放置在置條的頂端，拍攝件可透過開槽和置條對演講者進行拍攝。

技術研發人員：趙乙錦,孫建強,王一超,羅麗霞,耿建勛,宋宵宇,馮嚴,張文琰,馬晰
受保護的技術使用者：臨汾職業技術學院
技術研發日：20240708
技術公布日：2025/4/28
