本申請屬于通信，具體涉及一種近場通信方法、近場通信電路及電子設備。

背景技術：

1、隨著移動通信技術的發展，現在的智能手機大多都已配備nfc(near?fieldcommunication，近場通信)功能，常用于電子支付、身份認證、票務、數據交換、防偽、廣告等多個場景。現有技術中在啟動nfc通信時，由nfc驅動電路驅動nfc線圈發出和接收高頻磁場信號，即由nfc線圈來完成nfc信號的交互。

2、在實現本申請過程中，發明人發現現有技術中至少存在如下問題：不同機型位置差異較大，用戶通常不清楚所使用的機型的nfc天線位置。并且在不同的場景下，讀卡器載體形狀不同、讀卡器位置不醒目，用戶難以準確找到刷卡位置并和nfc設備的nfc線圈對準。同時作為近場通信技術，發射功率和特性會隨著通信的兩個nfc設備之間的距離增大或錯位而變弱，需要對準才能刷卡成功，在用戶沒有對準位置的情況下會出現近場通信失敗，導致出現刷卡成功率低的問題。

技術實現思路

1、本申請旨在提供一種近場通信方法、近場通信電路及電子設備，能夠解決現有技術中由于用戶無法完全將終端自身線圈完全對準射頻器的線圈，使得在線圈偏移量過大的情況下，線圈的耦合能量過低，導致出現的刷卡成功率低的問題。

2、為了解決上述技術問題，本申請是這樣實現的：

3、第一方面，本申請實施例提出了一種近場通信方法，所述方法應用于近場通信電路，所述近場通信電路包括近場通信芯片以及相控陣線圈；所述相控陣線圈包括多個線圈；所述近場通信芯片通過連接線與所述多個線圈分別連接；所述方法包括：

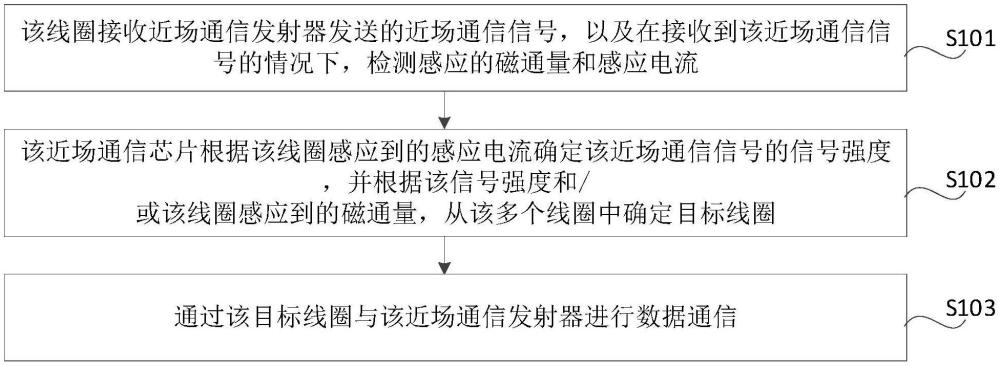

4、所述線圈接收近場通信發射器發送的近場通信信號，以及在接收到所述近場通信信號的情況下，檢測感應的磁通量和感應電流；

5、所述近場通信芯片根據所述線圈感應到的感應電流確定所述近場通信信號的信號強度，并根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈；

6、通過所述目標線圈與所述近場通信發射器進行數據通信。

7、第二方面，本申請實施例提出了一種近場通信電路，所述近場通信電路應用于電子設備，所述近場通信電路包括近場通信芯片，以及相控陣線圈；所述相控陣線圈包括多個線圈；所述近場通信芯片通過連接線與所述多個線圈分別連接；

8、所述線圈，用于接收近場通信發射器發送的近場通信信號，以及在接收到所述近場通信信號的情況下，檢測感應的磁通量和感應電流；

9、所述近場通信芯片，用于根據所述線圈感應到的感應電流確定所述近場通信信號的信號強度，并根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈；

10、所述近場通信電路，用于通過所述目標線圈與所述近場通信發射器進行數據通信。

11、第三方面，本申請實施例提出了一種電子設備，所述電子設備包括本申請第二方面所述的近場通信電路。

12、本公開的實施例提供的技術方案可以包括以下有益效果：

13、本公開所述的近場通信方法應用于近場通信電路，所述近場通信電路包括近場通信芯片以及相控陣線圈；所述相控陣線圈包括多個線圈；所述近場通信芯片通過連接線與所述多個線圈分別連接；通過所述線圈接收近場通信發射器發送的近場通信信號，以及在接收到所述近場通信信號的情況下，檢測感應的磁通量和感應電流；所述近場通信芯片根據所述線圈感應到的感應電流確定所述近場通信信號的信號強度，并根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈；通過所述目標線圈與所述近場通信發射器進行數據通信。這樣，可以通過對近場通信的線圈的數量、相位進行調整，能夠減小線圈的偏移量，以使電子設備的線圈輻射方向與近場通信發射器的信號相匹配，能夠增強線圈的耦合能量，從而提高刷卡成功率。

14、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。

技術特征：

1.一種近場通信方法，其特征在于，所述方法應用于近場通信電路，所述近場通信電路包括近場通信芯片以及相控陣線圈；所述相控陣線圈包括多個線圈；所述近場通信芯片通過連接線與所述多個線圈分別連接；所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述方法還包括：

3.根據權利要求2所述的方法，其特征在于，所述確定所述近場通信發射器識別電子設備未成功包括：

4.根據權利要求1所述的方法，其特征在于，所述根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈包括：

5.根據權利要求4所述的方法，其特征在于，所述方法還包括：

6.根據權利要求1所述的方法，其特征在于，所述根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈包括：

7.根據權利要求6所述的方法，其特征在于，所述方法還包括：

8.根據權利要求1所述的方法，其特征在于，所述根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈包括：

9.根據權利要求8所述的方法，其特征在于，所述方法還包括：

10.一種近場通信電路，所述近場通信電路應用于電子設備，其特征在于，所述近場通信電路包括近場通信芯片，以及相控陣線圈；所述相控陣線圈包括多個線圈；所述近場通信芯片通過連接線與所述多個線圈分別連接；

11.一種電子設備，其特征在于，包括權利要求10所述的近場通信電路。

技術總結
本申請公開了一種近場通信方法、近場通信電路及電子設備，所述方法包括：所述線圈接收近場通信發射器發送的近場通信信號，以及在接收到所述近場通信信號的情況下，檢測感應的磁通量和感應電流；所述近場通信芯片根據所述線圈感應到的感應電流確定所述近場通信信號的信號強度，并根據所述信號強度和/或所述線圈感應到的磁通量，從所述多個線圈中確定目標線圈；通過所述目標線圈與所述近場通信發射器進行數據通信。這樣能夠解決現有技術中由于用戶無法完全將終端自身線圈完全對準射頻器的線圈，使得在線圈偏移量過大的情況下，線圈的耦合能量過低，導致出現的刷卡成功率低的問題。

技術研發人員：崔琳,陳飛,姚越
受保護的技術使用者：維沃移動通信有限公司
技術研發日：
技術公布日：2025/4/28
