本技術涉及雨水收集，尤其涉及一種雨水收集裝置。

背景技術：

1、雨水收集是指收集和利用建筑物屋頂、道路及廣場等硬化地表匯集的降雨徑流，經收集處理后，可為綠化、景觀水體、洗滌或地下水源提供雨水補給，以達到綜合利用雨水資源和節約用水的目的。

2、目前的雨水收集裝置在使用時，通常使用接雨板將雨水導進水箱內部，但是接雨板的面積會直接影響到雨水的收集量，當接雨板的面積較大時，雖然能夠收集較多的雨水，但是會導致整個裝置體積增大，不方便對雨水收集裝置進行搬運安裝，另外，現有的雨水收集裝置僅是簡單地對雨水進行收集，并沒有對雨水含有少量的泥沙和雜質凈化。

技術實現思路

1、本實用新型的目的是為了解決上述目前的雨水收集裝置體積較大，不方便對雨水收集裝置進行搬運安裝，另外，現有的雨水收集裝置僅是簡單地對雨水進行收集，并沒有對雨水含有少量的泥沙和雜質凈化的問題，而提出的一種雨水收集裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種雨水收集裝置，包括儲水箱和接雨板，所述儲水箱的頂部開設有進水口，所述儲水箱的外壁一側固定連接有出水管，所述接雨板的底部固定連接有固定柱，所述固定柱的底部與儲水箱的頂部固定連接，所述接雨板的頂部活動安裝有限位桿，所述限位桿活動貫穿于接雨板的內部，所述接雨板的頂部活動安裝有活動板，所述活動板的底部開設有卡槽多個，所述儲水箱的頂部固定安裝有集水倉，所述集水倉的頂部為空心結構，所述集水倉的內部設有過濾板。

3、優選的，所述接雨板為傾斜狀態，所述接雨板為凹形，所述活動板的形狀與接雨板的形狀相同。

4、優選的，所述接雨板的內端兩側均開設有滑槽，所述活動板的外壁兩側均固定連接有滑塊，所述滑塊滑動安裝在滑槽的內部，所述活動板的頂部固定連接有固定塊。

5、優選的，所述限位桿的頂端位于卡槽的內部，所述限位桿的表面一端固定連接有按壓塊，所述限位桿的表面設有彈簧，所述彈簧位于按壓塊的底部。

6、優選的，所述集水倉的底部開設有導水口，所述集水倉的一側分別開設有定位孔和排污口，所述過濾板的頂部設有濾網，所述過濾板的一側固定連接有把手，所述過濾板的前后兩端均固定連接有導向塊。

7、優選的，所述導水口與進水口連通，所述定位孔的形狀與過濾板的形狀契合。

8、優選的，所述集水倉的內部固定安裝有擋板，所述擋板底端位于排污口的底部。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過在接雨板頂部安裝活動板，活動板能夠在接雨板頂部滑動，使得接雨板的接雨面積增大，從而能夠收集更多的雨水量，限位桿頂端位于卡槽內部，能夠對活動板進行固定，防止活動板受到外力影響而移動，同時雨水收集裝置在不使用時能夠將活動板進行收納，方便使用。

11、2、本實用新型中，過濾板通過安裝在集水倉內部，過濾板頂部的濾網能夠對進入集水倉內部的雨水進行過濾，向外拉動過濾板側面的把手，方便將過濾板從集水倉內部取出，過濾板在定位槽內部移動，而濾網頂部的垃圾被集水倉內壁刮落，從排污口排出，方便對對濾網頂部進行清理。

技術特征：

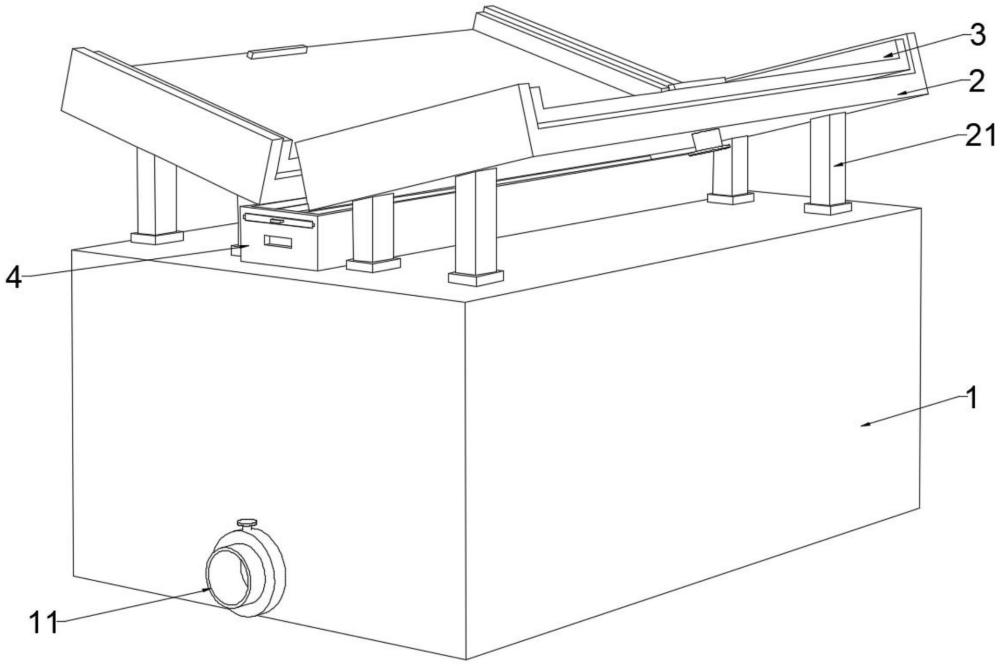

1.一種雨水收集裝置，包括儲水箱(1)和接雨板(2)，其特征在于：所述儲水箱(1)的頂部開設有進水口(101)，所述儲水箱(1)的外壁一側固定連接有出水管(11)，所述接雨板(2)的底部固定連接有固定柱(21)，所述固定柱(21)的底部與儲水箱(1)的頂部固定連接，所述接雨板(2)的頂部活動安裝有限位桿(22)，所述限位桿(22)活動貫穿于接雨板(2)的內部，所述接雨板(2)的頂部活動安裝有活動板(3)，所述活動板(3)的底部開設有卡槽(301)多個，所述儲水箱(1)的頂部固定安裝有集水倉(4)，所述集水倉(4)的頂部為空心結構，所述集水倉(4)的內部設有過濾板(5)。

2.根據權利要求1所述的一種雨水收集裝置，其特征在于：所述接雨板(2)為傾斜狀態，所述接雨板(2)為凹形，所述活動板(3)的形狀與接雨板(2)的形狀相同。

3.根據權利要求1所述的一種雨水收集裝置，其特征在于：所述接雨板(2)的內端兩側均開設有滑槽(201)，所述活動板(3)的外壁兩側均固定連接有滑塊(31)，所述滑塊(31)滑動安裝在滑槽(201)的內部，所述活動板(3)的頂部固定連接有固定塊(32)。

4.根據權利要求1所述的一種雨水收集裝置，其特征在于：所述限位桿(22)的頂端位于卡槽(301)的內部，所述限位桿(22)的表面一端固定連接有按壓塊(23)，所述限位桿(22)的表面設有彈簧(24)，所述彈簧(24)位于按壓塊(23)的底部。

5.根據權利要求1所述的一種雨水收集裝置，其特征在于：所述集水倉(4)的底部開設有導水口(401)，所述集水倉(4)的一側分別開設有定位孔(402)和排污口(403)，所述過濾板(5)的頂部設有濾網(51)，所述過濾板(5)的一側固定連接有把手(52)，所述過濾板(5)的前后兩端均固定連接有導向塊(53)。

6.根據權利要求5所述的一種雨水收集裝置，其特征在于：所述導水口(401)與進水口(101)連通，所述定位孔(402)的形狀與過濾板(5)的形狀契合。

7.根據權利要求1所述的一種雨水收集裝置，其特征在于：所述集水倉(4)的內部固定安裝有擋板(41)，所述擋板(41)底端位于排污口(403)的底部。

技術總結
本技術提供一種雨水收集裝置，涉及雨水收集技術領域，包括儲水箱和接雨板，所述接雨板的頂部活動安裝有限位桿，所述接雨板的頂部活動安裝有活動板，所述活動板的底部開設有卡槽，所述儲水箱的頂部固定安裝有集水倉，所述集水倉的內部設有過濾板，活動板能夠在接雨板頂部滑動，使得接雨板的接雨面積增大，從而能夠收集更多的雨水量，限位桿頂端位于卡槽內部，能夠對活動板進行固定，過濾板頂部的濾網能夠對進入集水倉內部的雨水進行過濾，向外拉動過濾板側面的把手，方便將過濾板從集水倉內部取出，過濾板在定位槽內部移動，而濾網頂部的垃圾被集水倉內壁刮落，從排污口排出，方便對對濾網頂部進行清理。

技術研發人員：吳翠云
受保護的技術使用者：新疆長順達建設工程有限公司
技術研發日：20240625
技術公布日：2025/4/28
