本申請屬于電子產品，具體涉及一種折疊式電子設備。

背景技術：

1、近年來，隨著科技的進步，加上柔性屏幕的發展逐漸成熟，折疊式電子設備逐漸出現在人們的日常生活和工作中，且因其具有易于攜帶以及可為用戶提供較大屏幕的視覺體驗等優點，受到了大家的廣泛歡迎。

2、然而，相關技術中，折疊式電子設備包括框體、揚聲器以及用于使折疊式電子設備維持在折疊狀態的磁吸件，框體設有安裝腔和容納腔，磁吸件安裝在安裝腔中，揚聲器安裝在容納腔中，且安裝腔和容納腔為相互獨立的兩個空間。此種設計方式下，揚聲器的安裝空間較小，從而導致揚聲器的后音腔的體積受限，進而造成揚聲器的聲學性能較差。

技術實現思路

1、本申請實施例的目的是提供一種折疊式電子設備，能夠解決相關技術中揚聲器的聲學性能較差的問題。

2、本申請實施例提供一種折疊式電子設備，包括：

3、框體，所述框體間隔設有安裝腔和容納腔，所述框體設有缺口，所述缺口的至少部分位于所述安裝腔和所述容納腔之間，且所述安裝腔與所述容納腔通過所述缺口相連通；

4、磁吸件和揚聲器，所述磁吸件的至少部分位于所述安裝腔中，且所述磁吸件用于使所述折疊式電子設備保持在折疊狀態，所述揚聲器的一部分位于所述容納腔中，所述揚聲器另一部分至少延伸至所述缺口處。

5、在本申請實施例中，框體間隔設有安裝腔和容納腔，框體設有缺口，缺口的至少部分位于安裝腔和容納腔之間，且安裝腔與容納腔通過缺口相連通，磁吸件的至少部分位于安裝腔中，揚聲器的一部分位于容納腔中，另一部分至少延伸至缺口處，如此設置，相比于相關技術中揚聲器安裝在容納腔中的方案，本申請實施例中的揚聲器的體積更大，隨之而來的，可將揚聲器的后音腔的體積設計的更大，從而可提高揚聲器的聲學性能。

技術特征：

1.一種折疊式電子設備，其特征在于，包括：

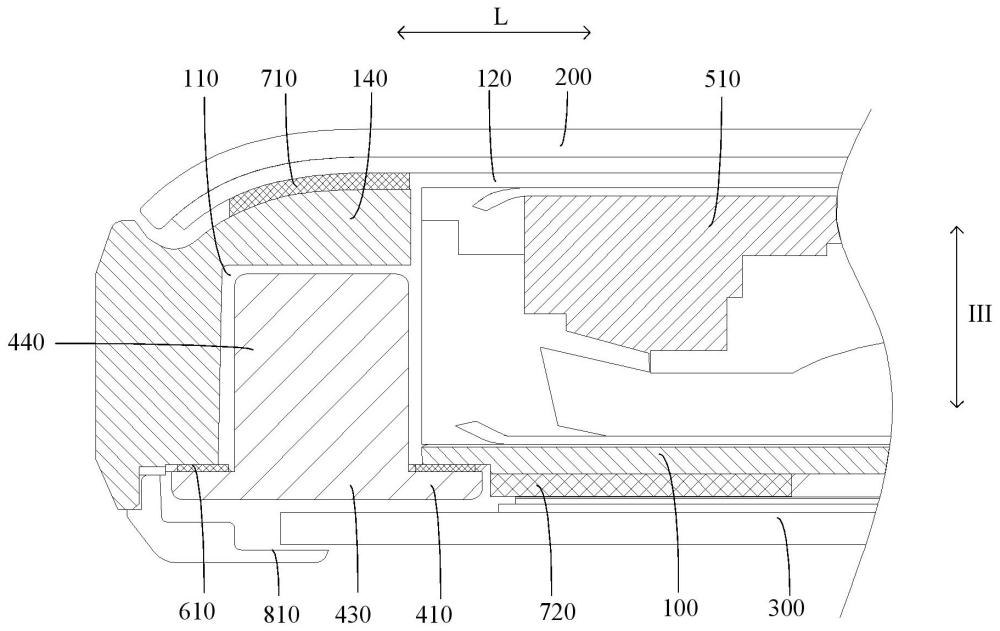

2.根據權利要求1所述的折疊式電子設備，其特征在于，所述磁吸件（400）朝向所述折疊式電子設備的顯示屏（300）的一端沿所述折疊式電子設備的厚度方向延伸，并形成有第一延伸部（430）；

3.根據權利要求2所述的折疊式電子設備，其特征在于，所述框體（100）設有安裝口（130），所述安裝口（130）與所述安裝腔（110）相連通，所述安裝口（130）朝向所述顯示屏（300）設置，在所述折疊式電子設備的厚度方向上，所述磁吸件（400）位于所述安裝腔（110）中的部分的正投影位于所述安裝口（130）的正投影內，且所述磁吸件（400）與所述框體（100）密封配合，以將所述安裝腔（110）與所述顯示屏（300）和所述框體（100）之間的間隙隔開。

4.根據權利要求3所述的折疊式電子設備，其特征在于，所述磁吸件（400）形成有所述第一延伸部（430），所述第一延伸部（430）位于所述顯示屏（300）和所述框體（100）之間，且所述第一延伸部（430）的周向設有環形凸緣（410），所述環形凸緣（410）沿所述安裝口（130）的周向設置，并與所述框體（100）朝向所述顯示屏（300）的一面密封配合。

5.根據權利要求2所述的折疊式電子設備，其特征在于，所述缺口包括相連通的第一子部和第二子部，所述第一子部位于所述安裝腔（110）和所述容納腔（120）之間，并與所述安裝腔（110）和所述容納腔（120）均連通，所述揚聲器（500）延伸至所述第一子部中，所述第二子部朝向所述折疊式電子設備的后蓋（200）設置，所述磁吸件（400）形成有所述第二延伸部（420），所述第二延伸部（420）位于所述第二子部中，在所述安裝腔（110）和所述容納腔（120）的排布方向上，所述磁吸件（400）的正投影位于所述第一子部的正投影內。

6.根據權利要求5所述的折疊式電子設備，其特征在于，所述框體（100）設有配合部（140），所述配合部（140）位于所述磁吸件（400）和所述后蓋（200）之間，并與所述后蓋（200）密封配合，且所述第二延伸部（420）位于所述配合部（140）和所述揚聲器（500）之間。

7.根據權利要求6所述的折疊式電子設備，其特征在于，所述折疊式電子設備還包括第一粘接件（710），所述后蓋（200）通過所述第一粘接件（710）與所述配合部（140）密封配合，并通過所述第一粘接件（710）與所述框體（100）相連，所述第一粘接件（710）延伸至所述第二延伸部（420）和所述后蓋（200）之間，且所述第二延伸部（420）與所述第一粘接件（710）粘接。

8.根據權利要求4所述的折疊式電子設備，其特征在于，所述折疊式電子設備還包括第一膠層（610），所述環形凸緣（410）通過所述第一膠層（610）與所述框體（100）相連，并通過所述第一膠層（610）與所述框體（100）朝向所述顯示屏（300）的一面密封配合。

9.根據權利要求1所述的折疊式電子設備，其特征在于，所述框體（100）的一部分位于所述折疊式電子設備的顯示屏（300）與所述磁吸件（400）朝向所述顯示屏（300）的一面之間，所述折疊式電子設備還包括第二膠層（620），所述磁吸件（400）朝向所述顯示屏（300）的一面通過所述第二膠層（620）與所述框體（100）相連。

10.根據權利要求1所述的折疊式電子設備，其特征在于，所述揚聲器（500）的一部分位于所述容納腔（120）中，另一部分延伸至所述安裝腔（110）中。

技術總結
本申請公開了一種折疊式電子設備，屬于電子產品技術領域。所公開的折疊式電子設備包括：框體，框體間隔設有安裝腔和容納腔，框體設有缺口，缺口的至少部分位于安裝腔和容納腔之間，且安裝腔與容納腔通過缺口相連通；磁吸件和揚聲器，磁吸件的至少部分位于安裝腔中，且磁吸件用于使折疊式電子設備保持在折疊狀態，揚聲器的一部分位于容納腔中，揚聲器另一部分至少延伸至缺口處。

技術研發人員：肖力,鄧鼎文
受保護的技術使用者：維沃移動通信有限公司
技術研發日：
技術公布日：2025/4/28
